第三节沥青混料密度试验一、沥青混合料密度和测定方法1.沥青混合料密度基本概念密度是在一定条件下测量的单位体积的质量，单位为t/m3或g/cm3，通常以ρ表示。

相对密度是所测定的各种密度与同温度下水的密度的比值，以γ表示，为无量纲。

对沥青这样的匀质材料，材料嫩不没有孔隙，测定的密度只有一种。

但对沥青混合料这样复合材料，由于材料状态及测定条件的不同，计算用体积所考虑的集料内部的空隙及集料与集料之间的间隙（空隙）情况不同，计算的密度也就不同，图7-2表示了几种典型情况。

图7-2 几种材料的典型组成情况a)矿粉； b)单颗粒碎石； c)集料混合料; d)沥青混合料各种不同密度的基本意义如下。

（1）真实密度：规定条件下，材料单位真实体积（不包括任何孔隙和空隙）的质量，也叫真密度。

（2）毛体积密度：规定条件，材料单位毛体积（包括材料实体、开口及闭口空隙）的质量。

当质量以干燥质量（烘干或空气干燥）为准时，称表毛体积密度，简称毛体积密度。

当质量以表干质量（饱和面干，包括开口孔隙中的水）为准时，称表干体积密度，也叫表干密度。

（3）表现密度：规定条件下，材料单位表现体积（包括材料实体、闭口孔隙，但不包括开口孔隙）的质量，也叫视密度。

沥青混合料的组成如图7-2d）所示，它包括6部分：①各种矿料的矿质集料（按磨成粉的无空隙状态考虑）；②沥青（都充填在集料之间的间隙中，只裹覆在矿料表面，假定不被集料吸收）;③集料自身的闭孔隙；④集料本身的开孔隙（在混合料中基本上已经被沥青封闭成闭孔隙）；⑤被沥青裹覆的矿料与矿料之间的空隙（包括开口的与闭口的）；⑥试件表面由于与试模接触得不到正常击实产生的表面凹陷。

沥青混合料试件的空中质量相当于所有矿料的烘干质量（集料是加热后拌和的），加上沥青质量，这个数是一定的。

之所以有各种不同的密度实际上是测所定的体积的含义不同而已。

沥青混合料体积各部分空隙或孔隙的比例将因矿料级配、沥青用量、压实程度而不同。

沥青混合料密度试验方法（表干法）1 目的与适用范围1）表干法适用于测定吸水率不大于2%的各种沥青混合料试件，包括I型或较密实的II型沥青混凝土、抗滑表层混合料、沥青玛蹄脂碎石混合料（SMA）试件的毛体积相对密度或毛体积密度。

2）本方法测定的毛体积密度适用于计算沥青混合料试件的空隙率、矿料间隙率等各项体积指标。

2 仪具与材料1）浸水天平或电子秤：当最大称量在3kg以下时，感量不大于0.1g；最大称量3kg以上时，感量不大于0.5g；最大称量10kg以上时，感量5g，应有测量水中重的挂钩。

2）网篮。

3）溢流水箱：如图4.4.2.1所示，使用洁净水，有水位溢流装置，保持试件和网篮浸入水中后的水位一定。

4）试件悬吊装置：天平下方悬吊网篮及试件的装置，吊线应采用图4.4.2.1 溢流水箱及下挂法水中重称量方法示意图1-浸水天平或电子秤；2-试件；3-网篮；4-溢流水箱；5-水位搁板；6-注入口；7-放水阀门不吸水的细尼龙线绳，并有足够的长度。

对轮碾成型机成型的板块状试件可用铁丝悬挂。

5）秒表。

6）毛巾。

7）电风扇或烘箱。

3 方法与步骤1）选择适宜的浸水天平或电子秤，最大称量应不小于试件质量的1.25倍，且不大于试件质量的5倍。

2）除去试件表面的浮粒，称取干燥试件的空中质量（ma），根据选择的天平的感量读数，准确至0.1g、0.5g或5g。

3）挂上网篮，浸入溢流水箱中，调节水位，将天平调平或复零，把试件置于网篮中（注意不要晃动水）浸水中约3min～5min，称取水中质量（mw）。

若天平读数持续变化，不能很快达到稳定，说明试件吸水较严重，不适用于此法测定，应改用本规程4.6的蜡封法测定。

4）从水中取出试件，用洁净柔软的拧干湿毛巾轻轻擦去试件的表面水（不得吸走空隙内的水），称取试件的表干质量（mf）。

5）对从路上钻取的非干燥试件可先称取水中质量（mw），然后用电风扇将试件吹干至恒重（一般不少于12h，当不需进行其它试验时，也可用60℃±5℃烘箱烘干至恒重），再称取空中质量（ma）。

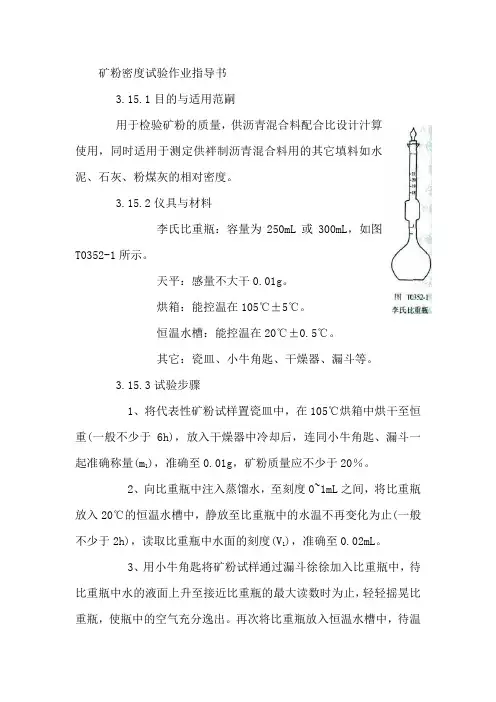

矿粉密度试验作业指导书3.15.1目的与适用范嗣用于检验矿粉的质量，供沥青混合料配合比设计汁算使用，同时适用于测定供袢制沥青混合料用的其它填料如水泥、石灰、粉煤灰的相对密度。

3.15.2仪具与材料李氏比重瓶：容量为250mL或300mL，如图T0352-1所示。

天平：感量不大干0.01g。

烘箱：能控温在105℃±5℃。

恒温水槽：能控温在20℃±0.5℃。

其它：瓷皿、小牛角匙、干燥器、漏斗等。

3.15.3试验步骤1、将代表性矿粉试样置瓷皿中，在105℃烘箱中烘干至恒重(一般不少于6h)，放入干燥器中冷却后，连同小牛角匙、漏斗一起准确称量(m1)，准确至0.01g，矿粉质量应不少于20％。

2、向比重瓶中注入蒸馏水，至刻度0~1mL之间，将比重瓶放入20℃的恒温水槽中，静放至比重瓶中的水温不再变化为止(一般不少于2h)，读取比重瓶中水面的刻度(V1)，准确至0.02mL。

3、用小牛角匙将矿粉试样通过漏斗徐徐加入比重瓶中，待比重瓶中水的液面上升至接近比重瓶的最大读数时为止，轻轻摇晃比重瓶，使瓶中的空气充分逸出。

再次将比重瓶放入恒温水槽中，待温度不再变化时，读取比重瓶的读数(V 2)，准确至0.02mL 。

整个试验过程中，比重瓶中的水温变化不得超过1℃。

4、准确称取牛角匙、瓷皿、漏斗及剩余矿粉的质量(m2)，准确至0.01g 。

注：对亲水性矿粉应采用煤油作介质测定，方法相同。

3.15.4计算按式(T0352-1)及式(T0352—2)计算矿粉的密度和相对密度，精确至小数点后3位。

ρf =1221m m V V -- （T0352-1） γf =w ρρ (T0352—2)式中：ρf ——矿粉的密度(g ／㎝3)；γf ——矿粉对水的相对密度，无量纲；m 1——牛角匙、瓷皿、漏斗及试验前瓷器中矿粉的干燥质量(g)；m 2——牛角匙、瓷皿、漏斗及试验后瓷器中矿粉的干燥质量(g)；V 1——加矿粉以前比重瓶的初读数(mL)；V 2——加矿粉以后比重瓶的终读数(mL)；w ρ——试验温度时水的密度，按附录B 表B-1取用。

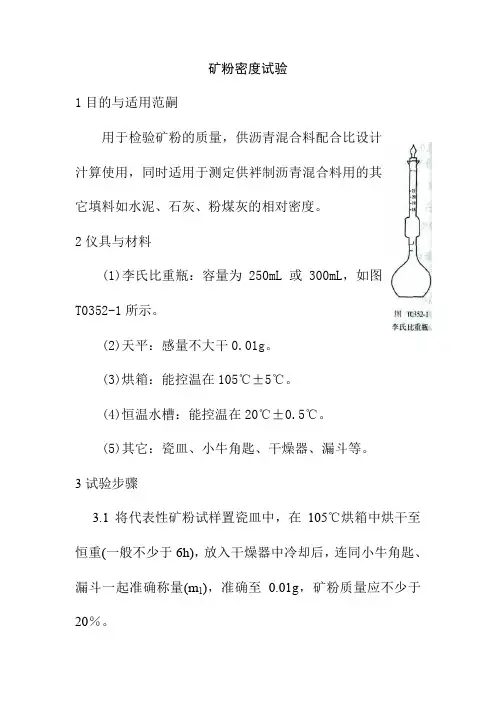

矿粉密度试验1目的与适用范嗣用于检验矿粉的质量，供沥青混合料配合比设计汁算使用，同时适用于测定供袢制沥青混合料用的其它填料如水泥、石灰、粉煤灰的相对密度。

2仪具与材料(1)李氏比重瓶：容量为250mL或300mL，如图T0352-1所示。

(2)天平：感量不大干0.01g。

(3)烘箱：能控温在105℃±5℃。

(4)恒温水槽：能控温在20℃±0.5℃。

(5)其它：瓷皿、小牛角匙、干燥器、漏斗等。

3试验步骤3.1将代表性矿粉试样置瓷皿中，在105℃烘箱中烘干至恒重(一般不少于6h)，放入干燥器中冷却后，连同小牛角匙、漏斗一起准确称量(m1)，准确至0.01g，矿粉质量应不少于20％。

3.2向比重瓶中注入蒸馏水，至刻度0~1mL之间，将比重瓶放入20℃的恒温水槽中，静放至比重瓶中的水温不再变化为止(一般不少于2h)，读取比重瓶中水面的刻度(V1)，准确至0.02mL。

3.3用小牛角匙将矿粉试样通过漏斗徐徐加入比重瓶中，待比重瓶中水的液面上升至接近比重瓶的最大读数时为止，轻轻摇晃比重瓶，使瓶中的空气充分逸出。

再次将比重瓶放入恒温水槽中，待温度不再变化时，读取比重瓶的读数(V2)，准确至0.02mL。

整个试验过程中，比重瓶中的水温变化不得超过1℃。

3.4准确称取牛角匙、瓷皿、漏斗及剩余矿粉的质量(m2)，准确至0.01g。

注：对亲水性矿粉应采用煤油作介质测定，方法相同。

4计算按式(T0352-1)及式(T0352—2)计算矿粉的密度和相对密度，精确至小数点后3位。

ρf =1221m m V V -- （T0352-1） γf ='fw ρρ (T0352—2)式中：ρf ——矿粉的密度(g ／㎝3)；γf ——矿粉对水的相对密度，无量纲；m 1——牛角匙、瓷皿、漏斗及试验前瓷器中矿粉的干燥质量(g)；m 2——牛角匙、瓷皿、漏斗及试验后瓷器中矿粉的干燥质量(g)；V 1——加矿粉以前比重瓶的初读数(mL)；V 2——加矿粉以后比重瓶的终读数(mL)；'w ρ——试验温度时水的密度，按附录B 表B-1取用。

2012年6月11日星期一马歇尔制样以泰普克基质沥青70#为例试验步骤：1.按照设计好的级配，天枰称重集料和矿粉，并一同放到160℃的烘箱里面加热2.打开混合料搅拌机，并设定温度为160℃，搅拌时间为180s3.沥青放到135℃的烘箱里面加热，放置时间：使沥青能顺利倒出即可4.把制样磨具（筒状柱体，几个样品就放几个；底座）放入到130℃的烘箱里面加热5.取出三分之二锅沥青，在煤气上进行加热、搅拌，直至成水状，此时温度应小于160℃（温度过高，会有黑烟产生，此时沥青发生氧化）6.取出已经达到160℃的集料和矿粉，放入混合料搅拌机中，加入已定质量的沥青，搅拌键常按，搅拌机容器上升，并开始搅拌混合过程7.搅拌完成后，取1250g（首次取此质量的沥青混合料，后面再根据此质量下的样品体积情况进行质量调整）混合料，放入装置好的磨具中，用尖刀使其四周无大空隙（最好是边上没有大的颗粒，不然样品做洛杉矶磨耗试验时边上的大颗粒容易掉，影响结果判断），之后放入到马歇尔击实仪中双面各击75下（根据级配类型确定击实次数，AC级别击实75次）8.对样品上下面厚度进行测量，与标准尺寸￠101.6m m×63.5mm进行比较，进而调整后一样品的混合料取料质量(标准击实法，一组试件的数量不少于4个)9.重复以上步骤10.把样品放在室温下冷却（空调房也可以），等样品温度降到室温时，在脱模机上进行脱模，并标上标签（标签标在密实一面，即制样时的底部，密实的原因是因为制样时小颗粒被作用到下部）11.测试其空气质量和水中质量（计算空隙率用？）2012年6月初星期1~5一、沥青三大指标（针入度、软化点和延度）测试以SK基质沥青为例试验步骤：1.沥青在烘箱中加热到130℃2.取量约三分之一小锅子，煤气上加热搅拌均匀，使温度在160摄氏度左右3.把沥青料倒入针入度容器、软化点半球和延度磨具中，后续放置和处理时间如4.测试各个性能，并记录试验结果二、动力粘度测试以上面的SK基质沥青为例试验步骤：1.同上2.同上3.把沥青料通过金属漏斗加到粘度玻璃管中，加入量已不超过测试刻度为准4.135℃烘箱里面15分钟后，室温下2分钟后，放入动力粘度仪中60℃恒温30min后，开始测试，并记录试验结果2012年6月14日星期四—昨天试验方法总结试验目的：研究岩沥青作为改性剂掺入基质沥青中作用效果。
