矿粉密度试验

矿粉密度试验方法
嘿，你问矿粉密度咋试验啊？这事儿其实不难。

首先呢，你得准备好试验要用的东西。

像天平啊、量筒啊、矿粉啊啥的。

天平得是准的，不然称出来的重量不对，那可就麻烦了。

量筒也得干净，不能有脏东西，不然会影响体积的测量。

矿粉呢，得是干燥的，不能有水分，不然也会影响结果。

就跟你做饭得准备好食材和工具一样，没这些可做不了试验。

然后呢，把矿粉放到天平上称一称，称出它的质量。

这时候你得小心点，别把矿粉撒了，不然质量就不准了。

称好质量后，把矿粉倒进量筒里。

倒的时候要慢慢倒，不能一下子倒进去，不然会有气泡，也会影响体积的测量。

等矿粉倒满量筒后，用尺子或者别的东西把量筒口刮平，让矿粉的表面平整。

接着，看看量筒里的矿粉有多少体积。

这时候你可以读一下量筒上的刻度，注意要平视，不能仰视或者俯视，不然读出来的体积也不准。

读好体积后，就可以用质量除以体积，算出矿粉的密度了。

比如说，我有个朋友，他也想做矿粉密度试验。

他一开始不知道咋做，就瞎弄。

结果称出来的质量不对，体积也读
错了，算出来的密度当然也不对。

后来他认真看了说明书，又请教了别人，才知道怎么做。

他按照正确的方法做了一遍，终于算出了矿粉的密度。

再比如说，还有个人，他在做试验的时候特别仔细，每个步骤都做得很到位。

他的试验结果很准确，大家都很佩服他。

所以啊，做矿粉密度试验得认真。

准备好工具和材料，称好质量，倒好矿粉，读好体积，算好密度。

这样你就能得到准确的结果啦。

矿粉性能检验与试验标准矿粉性能检验包括：密度、比外表积、活性指数、流动度比、含水量、三氧化硫。

1、取样1.1、水泥应按批次取样检测，组成同一批次水泥应符合以下条件：〔1〕同一生产厂家、〔2〕同一强度等级、〔3〕同一品种、〔4〕同一出厂编号、〔5〕连续进场、〔6〕数量不超过200吨。

1.2、如不符合以上条件应逐车取样检验。

1.3、用2米的取样管取样，取样点至少在20点以上，样品数量至少10kg，经混合均匀后一分为二，一份由司机和本公司取样员共同见证签封后带回水泥厂家留样，另一份交本公司试验室检测和留样。

1.4、试验室样品应通过0.9mm的筛后一分为二，一份用于试验检测，另一份用于留样，留样的时间至少40天。

2、密度：2.1矿粉密度检测依据：?水泥密度测定方法?〔GB/T 208-94〕。

2.2试验环境：试验室温度应保持在〔20±2〕℃,相对湿度应不低于50%。

试验室空气温度和相对湿度在工作期间每天至少记录一次。

2.3主要仪器设备:李氏瓶2.4试验步骤：2.4.1将无水煤油注入李氏瓶中至0到1ml刻度线后〔以弯月面下部为准〕，盖上瓶塞放入恒温水槽，恒温30min，记下初始〔第一次〕读数。

2.4.2从恒温水槽取出李氏瓶，用滤纸将李氏瓶细长颈没煤油的局部擦干净。

2.4.3矿粉试样应先通过0.90mm方孔筛，在110±5℃温度下枯燥1h，并在枯燥器内冷却至室温称取60g，精确0.01g。

2.4.4用小匙将矿粉试样装入李氏瓶中，反复摇动，至没有气泡排出，将李氏瓶置于恒温水槽中，恒温30min，记下第二次读数。

2.6结果计算2.6.1矿粉体积应为第二次读数减去初始〔第一次〕读数，即矿粉所排开的无水煤油的体积〔ml〕。

2.6.2矿粉密度ρ〔g/cm3〕=水泥质量〔g〕÷排开的体积〔cm3〕2.5.3两次读数时，恒温水槽的温度差不大于0.2℃结果计算到小数第三位，且去到整数到0.01g/cm3试验结果两次测定结果的算术平均值，两次结果之差不得超过0.02 g/cm3。

矿渣粉试验作业指导书一、进场必试项目密度、比表面积、活性指数、流动度比二、委托批次：根据DBJ/T01-64-2002《混凝土矿物掺合料应用技术规范》规定，连续供应200t同一厂家、相同级别的矿粉为一批，不足200t者应按一批计。

三、试验依据1、《水泥密度测定方法》GB/T208-19942、《水泥化学分析方法》GB/T176-20083、《水泥比表面积测定法（勃氏法）》GB/T8074-20084、《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T18046-2008四、预拌混凝土和砂浆用矿粉技术要求五、检测前的检查1．开始进行检测前应首先检查试验室温湿度是否符合规范要求，若不符合应开启设备使之符合要求后方可开始检测。

2．检查仪器设备的电路连接是否正确，是否出现线路破损、漏电现象。

3．接通电源，空载运转各仪器设备，确定其是否运转正常。

4．检查检测用水是否清澈、可透明，是否符合检测要求。

5. 试体成型试验室的温度应保持在20℃±2℃，相对湿度应不低于50%。

试体带模养护的养护箱或雾室温度保持在20℃±1℃，相对湿度应不低于90%。

试体养护池水温度应在20℃士1℃范围内。

试验室空气温度和相对湿度及养护池水温在工作期间每天至少记录一次。

养护箱或雾室的温度与相对湿度至少每4 h 记录一次，在自动控制的情况下记录次数可以酌减至一天记录二次。

在温度给定范围内，控制所设定的温度应为此范围中值。

六、取样与留样1、取样：散装矿渣粉取样时，应从连续进厂的任意三个罐体中各取试样一份，每份不少于12.0kg，混合搅拌均匀后，用四分法缩取出比试验所需量大一倍的试样。

2、留样：1.样品取得后应贮存在密闭的容器中，封条样要加封条。

容器应洁净、干燥、防潮、密闭、不易破损并且不影响水泥性能。

2存放封存样的容器应至少在一处加盖清晰、不易擦掉的标有编号、取样时间、取样地点和取样人的密封印，如只有一处标志应在容器外壁上。

矿粉密度试验1目的与适用范嗣用于检验矿粉的质量，供沥青混合料配合比设计汁算使用，同时适用于测定供袢制沥青混合料用的其它填料如水泥、石灰、粉煤灰的相对密度。

2仪具与材料(1)李氏比重瓶：容量为250mL或300mL，如图T0352-1所示。

(2)天平：感量不大干0.01g。

(3)烘箱：能控温在105℃±5℃。

(4)恒温水槽：能控温在20℃±0.5℃。

(5)其它：瓷皿、小牛角匙、干燥器、漏斗等。

3试验步骤3.1将代表性矿粉试样置瓷皿中，在105℃烘箱中烘干至恒重(一般不少于6h)，放入干燥器中冷却后，连同小牛角匙、漏斗一起准确称量(m1)，准确至0.01g，矿粉质量应不少于20％。

3.2向比重瓶中注入蒸馏水，至刻度0~1mL之间，将比重瓶放入20℃的恒温水槽中，静放至比重瓶中的水温不再变化为止(一般不少于2h)，读取比重瓶中水面的刻度(V1)，准确至0.02mL。

3.3用小牛角匙将矿粉试样通过漏斗徐徐加入比重瓶中，待比重瓶中水的液面上升至接近比重瓶的最大读数时为止，轻轻摇晃比重瓶，使瓶中的空气充分逸出。

再次将比重瓶放入恒温水槽中，待温度不再变化时，读取比重瓶的读数(V2)，准确至0.02mL。

整个试验过程中，比重瓶中的水温变化不得超过1℃。

3.4准确称取牛角匙、瓷皿、漏斗及剩余矿粉的质量(m2)，准确至0.01g。

注：对亲水性矿粉应采用煤油作介质测定，方法相同。

4计算按式(T0352-1)及式(T0352—2)计算矿粉的密度和相对密度，精确至小数点后3位。

ρf =1221m m V V -- （T0352-1） γf ='fw ρρ (T0352—2)式中：ρf ——矿粉的密度(g ／㎝3)；γf ——矿粉对水的相对密度，无量纲；m 1——牛角匙、瓷皿、漏斗及试验前瓷器中矿粉的干燥质量(g)；m 2——牛角匙、瓷皿、漏斗及试验后瓷器中矿粉的干燥质量(g)；V 1——加矿粉以前比重瓶的初读数(mL)；V 2——加矿粉以后比重瓶的终读数(mL)；'w ρ——试验温度时水的密度，按附录B 表B-1取用。

矿粉密度检测方法矿粉密度检测是工业生产中常见的一项质量检测工作，其目的是为了确保生产出的产品质量符合要求。

矿粉密度是指单位体积的矿粉质量，通常使用的检测方法有以下几种：1. 水位法水位法是一种简单易行的矿粉密度检测方法。

首先，将待检测的矿粉样品装入一个已知容积的容器中，然后将容器放入水中，记录下水位。

然后将容器取出，倒掉水分，再将容器放入水中，记录下新的水位。

通过计算两个水位之差，以及容器的体积，即可得到矿粉的密度。

2. 气比重法气比重法是一种基于气体浮力原理的矿粉密度检测方法。

该方法需要使用一个密闭的容器和一台电子天平。

首先，在容器中注入一定量的空气，并记录下容器内部的压力和温度。

然后将待检测的矿粉样品装入容器中，再次记录下容器内部的压力和温度。

通过计算两次压力和温度之差，以及容器内空气和矿粉的质量，即可得到矿粉的密度。

3. 放射性法放射性法是一种基于放射性核素测量原理的矿粉密度检测方法。

该方法需要使用一个放射性核素源和一个探测器。

首先，在待检测的矿粉样品中注入一定量的放射性核素，并将探测器放置在样品上方。

通过测量探测器接收到的放射性信号强度，以及放射性核素的衰变常数和样品的体积，即可得到矿粉的密度。

4. 振荡法振荡法是一种基于机械振动原理的矿粉密度检测方法。

该方法需要使用一台振动试验机和一个称重装置。

首先，在试验机中装入待检测的矿粉样品，并进行振动测试。

通过测量试验机振动时产生的力和振幅，以及样品的质量和体积，即可得到矿粉的密度。

总之，以上几种方法各有优缺点，具体应根据实际情况选择合适的方法进行矿粉密度检测。

同时，在进行矿粉密度检测时，还应注意安全防护措施，避免对人体和环境造成危害。

矿粉密度一、目的与适用范围用于检验矿粉的质量，供沥青混合料配合比设计计算使用，同时适用于测定供拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的相对密度。

二、依据标准《公路工程集料试验规程》JTG E42-2005三、仪器设备李氏比重瓶：容量为250mL 或300mL 。

天平：感量不大于0.01g.烘箱：能控温在105℃±5℃。

恒温水澡：能控温在20℃±0.5℃。

其他：瓷皿、小牛角匙、干燥器、漏斗等。

四、试验步骤4.1将代表矿粉试样置瓷皿中，在105℃烘箱中烘干至恒重（一般不少于6h ），放入干燥器中冷却后，连同小牛角匙、漏斗一起准确称量（m1）准确至0.01g ，矿粉数量应不少于200g 。

4.2向比重瓶中注入蒸馏水，至刻度0mL ～1mL 之间，将比重瓶放入20℃的恒温水槽中，静放至比重瓶的水温不再变化为止（一般不少于2h ），读取比重瓶中水面的刻度（V1）至0.02mL.4.3用牛角小匙将矿粉试样通过漏斗徐徐加入比重瓶中，待比重瓶中的液面上升至接近比重瓶的最大读数为止，轻轻摇晃比重瓶，是瓶中的空气充分逸出。

再次将比重瓶放入恒温水槽中，待温度不再变化时，读取比重瓶的读数（V2），准确至0.02mL 。

整个试验过程中比重瓶的水温变化不得超过1℃。

4.4准确称取牛角匙、瓷皿、漏斗及剩余矿粉的质量（m2）,准确至小数点后3位。

五、计算按式（T0352-1）及式（T0352-2）计算矿粉的密度及相对密度，精确至小数点后3位。

v v m m f 1221--=ρ （T0352-1）ρργ'wff （T0352-2） 式中：ρf —矿粉的密度（g/cm3）；γf —矿粉对水的相对密度，无量纲；m 1—牛角匙、瓷皿、漏斗及试验前瓷器中矿粉的干燥质量（g ）;m 2—牛角匙、瓷皿、漏斗及试验后瓷器中矿粉的干燥质量（g ）;V 1—加矿粉以前比重瓶的初读数（mL ）；V 2—加矿粉以后比重瓶的初读数（mL ）；ρ'w —试验温度是水的密度，按附录B 表B-1取用。

矿粉密度试验一、目的与适用范围用于检验矿粉的质量供沥青混合料配合比设计计算使用，同时适用于供拌制沥青混合料的其他填料如水泥、石灰、粉煤灰的现对密度。

二、仪器于材料李氏比重瓶、烘箱、恒温水槽三、主要试验步骤1、烘干代表性矿粉试样，冷却后连同小牛角匙、漏斗一起称量（m1）。

2、向比重瓶中注入蒸馏水置于恒温水槽中，读取刻度（V1）至0.02mL。

3、将矿粉试样既如比重瓶中氏液面上升至最大刻度氏为止。

再将比重瓶放入恒温水槽中，读取比重瓶的读数（v2）至0.02mL。

整个试验过程比重瓶中的水温变化不得超过1℃。

4、称取小牛角匙、漏斗、瓷皿及剩余矿粉的质量（m2），至0.01g。

四、计算矿粉的密度：ρf=（m1-m2）/（V2-V1）矿粉的相对密度：γf=ρf/ρw'式中：ρw'--试验温度时水的密度。

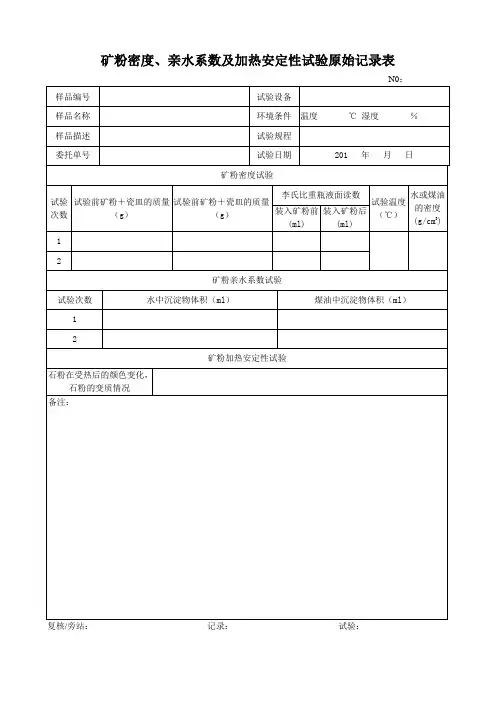

矿粉亲水系数试验一、目的与适用范围矿粉亲水系数试验即矿粉试样在水中膨胀的体积与同一试样在煤油中的膨胀的体积之比。

用于评价矿粉与沥青结合料的粘附性能。

本方法也适用于测定拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的清水系数使用。

二、仪器于材料研钵、煤油等三、主要试验步骤1、烘干烘干至恒重的矿粉试样5g，放入研钵中，加入蒸馏水，用橡皮研杵细磨，然后用洗液把研杵恒中的悬浮液洗入量筒中，使量筒的液面恰好为500mL。

然后用玻璃棒搅和悬浮液。

2、用同样的方法将另一份同样总量的矿粉用煤油代替蒸馏水，使量筒的液面恰好为500mL。

3、静置两个量筒，每天两次记录沉淀物的体积，直至体积不变为止。

四、计算矿粉的亲水系数：η=Vb-Vh式中：Vb--水中沉淀物体积，mLVb--煤油中沉淀物体积，mL平行测定两次，以两次测定值的平均值作为试验结果。

矿粉加热安定性试验一、目的与适用范围1、矿粉的加热安定性是矿粉在热拌过程中受热而不产生变质的性能。

2、矿粉的加热安定性用于评价矿粉（除石灰石粉、磨细生石灰、水泥外）易受热变质的成分的含量。

矿粉密度试验的操作步骤嘿，咱今儿个就来讲讲矿粉密度试验的那些事儿！这可真是个有趣又重要的活儿呢！先说说准备工作吧，就好像要去打仗，咱得把武器弹药都准备齐全咯！得有李氏比重瓶，还有天平，这可是咱的得力助手呀！然后呢，把矿粉取来，可别小看这一步，就跟选将军似的，得挑好的呀！接下来，把李氏比重瓶洗得干干净净的，就像给它洗了个舒服的澡。

然后呢，往里面灌上煮沸并冷却到室温的蒸馏水，记住咯，可不能有一点马虎。

再把矿粉一点点地装进比重瓶里，这可得小心点，别撒得到处都是。

就好像给瓶子穿衣服，得穿得整整齐齐的。

装完后，看看有没有气泡，要是有，那可不行，得想法子把气泡赶跑。

然后，把比重瓶放在恒温水槽里，让它在里面好好泡个澡，舒舒服服地待一会儿。

这时候，你就可以想象一下，矿粉在里面是不是也觉得挺惬意的呢？等了一会儿后，把比重瓶拿出来，用滤纸把瓶外的水擦干，这就像给它擦擦身子。

接着，用天平称一称它的重量，这可得称准了呀，不然可就前功尽弃啦！称完后，再把矿粉倒出来，把比重瓶洗干净，重新装上蒸馏水，再称一次空瓶的重量。

这就好比是给比重瓶做个体检，看看它自己有多重。

最后，根据这些数据，就能算出矿粉的密度啦！这可真是不容易呀，就像解一道难题，得一步一步慢慢来。

你说这矿粉密度试验是不是挺有意思的？虽然过程有点繁琐，但咱只要认真对待，就一定能做好！就像走路一样，一步一个脚印，总能走到终点。

咱可不能小瞧了这小小的试验，它可是能告诉我们很多关于矿粉的秘密呢！所以呀，大家可都要好好学，好好做，别嫌麻烦，等你掌握了，你就会发现，哇，原来这么有趣呀！。

矿渣微粉检验操作方法与步骤1.1矿粉密度测定（1）试验前将通过0.9mm方孔筛筛过的水泥再在110℃±5℃下烘干1h,并在干燥器中冷却至室温。

（2）无水酒精注入李氏瓶中至0到1ml刻度线后（以弯月面下部为准），盖上瓶塞放入恒温水糟内。

使刻度部分浸入水中（水温应控制在李氏瓶刻度时的温度），恒温30min，记下初始（第一次）读数。

（3）从恒温水糟中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。

（4）称量水泥60.00g，称准至0.01g；用小匙将水泥样品一点点的装入李氏瓶中，反复摇动（亦可用超声波震动），至没有气泡排出，再次将李氏瓶静置于恒温水糟中，恒温30min记下第二次读数。

第一次读数和第二次读数时，恒温水糟的温度差不大于0.2℃。

（5）结果计算体积应为第二次读数减去第一次读数，即水泥所排开的无水酒精的体积（mL）；水泥密度ρ=水泥质量（g）/排开的体积（cm3）；结果计算到小数第三位，且取整数到0.01（g/cm3），试验结果取两次测定结果的算术平均值，两次测定结果之差不得超过0.02（g/cm3），超过重做。

1.2比表面积测定（1）漏气检查，将透气圆筒上口用橡皮塞塞紧，接到压力计上。

用抽气装置从压力计一臂中抽出部分气体，然后关闭阀门，观察是否漏气。

如发现漏气，可用活塞油脂加以密封。

（2）空隙率（ε）的确定，空隙率选用0.530±0.005，当按上述空隙率不能将试压至规定的位置时，则允许改变空隙率。

空隙率的调整以2000g砝码（5等砝码）将试样压实至规定的位置为准。

（3）确定试样量，试样量按公式m=ρV(1-ε)计算。

式中：m——需要的试样量，单位为克（g）；ρ——试样密度，单位为克每立方厘米（g/cm3） V——试料层体积，单位为立方厘米（cm3）ε——试料层空隙率（4）试料层制备将穿孔板放入透气圆筒的突缘上，用捣棒把一片滤纸放到空孔板上，边缘放平并压紧。

称取按3.2.2.3条确定的试样量，精确到0.001g，倒入圆筒。
