日立水冷螺杆式冷水机组R410A系列

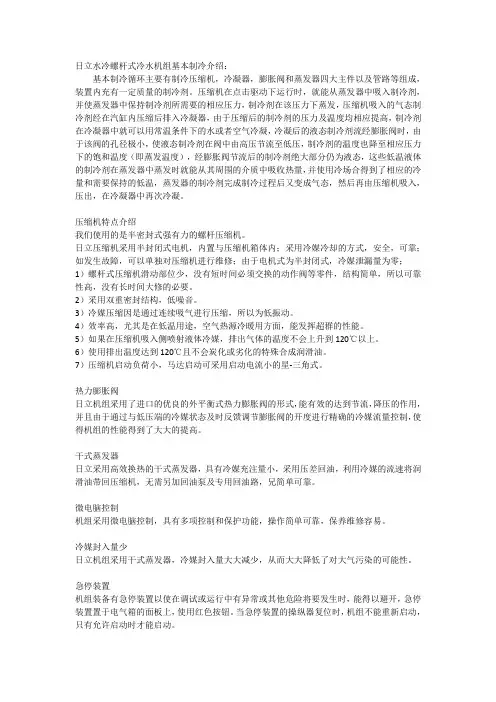

日立水冷螺杆式冷水机组基本制冷介绍：基本制冷循环主要有制冷压缩机，冷凝器，膨胀阀和蒸发器四大主件以及管路等组成，装置内充有一定质量的制冷剂。

压缩机在点击驱动下运行时，就能从蒸发器中吸入制冷剂，并使蒸发器中保持制冷剂所需要的相应压力，制冷剂在该压力下蒸发，压缩机吸入的气态制冷剂经在汽缸内压缩后排入冷凝器，由于压缩后的制冷剂的压力及温度均相应提高，制冷剂在冷凝器中就可以用常温条件下的水或者空气冷凝，冷凝后的液态制冷剂流经膨胀阀时，由于该阀的孔径极小，使液态制冷剂在阀中由高压节流至低压，制冷剂的温度也降至相应压力下的饱和温度（即蒸发温度），经膨胀阀节流后的制冷剂绝大部分仍为液态，这些低温液体的制冷剂在蒸发器中蒸发时就能从其周围的介质中吸收热量，并使用冷场合得到了相应的冷量和需要保持的低温，蒸发器的制冷剂完成制冷过程后又变成气态，然后再由压缩机吸入，压出，在冷凝器中再次冷凝。

压缩机特点介绍我们使用的是半密封式强有力的螺杆压缩机。

日立压缩机采用半封闭式电机，内置与压缩机箱体内；采用冷媒冷却的方式，安全，可靠；如发生故障，可以单独对压缩机进行维修；由于电机式为半封闭式，冷媒泄漏量为零；1）螺杆式压缩机滑动部位少，没有短时间必须交换的动作阀等零件，结构简单，所以可靠性高，没有长时间大修的必要。

2）采用双重密封结构，低噪音。

3）冷媒压缩因是通过连续吸气进行压缩，所以为低振动。

4）效率高，尤其是在低温用途，空气热源冷暖用方面，能发挥超群的性能。

5）如果在压缩机吸入侧喷射液体冷媒，排出气体的温度不会上升到120℃以上。

6）使用排出温度达到120℃且不会炭化或劣化的特殊合成润滑油。

7）压缩机启动负荷小，马达启动可采用启动电流小的星-三角式。

热力膨胀阀日立机组采用了进口的优良的外平衡式热力膨胀阀的形式，能有效的达到节流，降压的作用，并且由于通过与低压端的冷媒状态及时反馈调节膨胀阀的开度进行精确的冷媒流量控制，使得机组的性能得到了大大的提高。

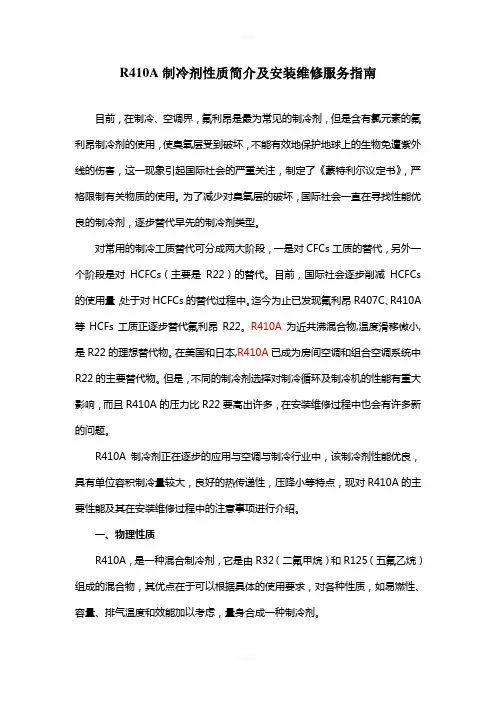

R410A制冷剂性质简介及安装维修服务指南目前，在制冷、空调界，氟利昂是最为常见的制冷剂，但是含有氯元素的氟利昂制冷剂的使用，使臭氧层受到破坏，不能有效地保护地球上的生物免遭紫外线的伤害，这一现象引起国际社会的严重关注，制定了《蒙特利尔议定书》，严格限制有关物质的使用。

为了减少对臭氧层的破坏，国际社会一直在寻找性能优良的制冷剂，逐步替代早先的制冷剂类型。

对常用的制冷工质替代可分成两大阶段，一是对CFCs工质的替代，另外一个阶段是对HCFCs（主要是R22）的替代。

目前，国际社会逐步削减HCFCs 的使用量，处于对HCFCs的替代过程中。

迄今为止已发现氟利昂R407C、R410A 等HCFs工质正逐步替代氟利昂R22。

R410A为近共沸混合物,温度滑移微小,是R22的理想替代物。

在美国和日本,R410A已成为房间空调和组合空调系统中R22的主要替代物。

但是，不同的制冷剂选择对制冷循环及制冷机的性能有重大影响，而且R410A的压力比R22要高出许多，在安装维修过程中也会有许多新的问题。

R410A制冷剂正在逐步的应用与空调与制冷行业中，该制冷剂性能优良，具有单位容积制冷量较大，良好的热传递性，压降小等特点，现对R410A的主要性能及其在安装维修过程中的注意事项进行介绍。

一、物理性质R410A，是一种混合制冷剂，它是由R32（二氟甲烷）和R125（五氟乙烷）组成的混合物，其优点在于可以根据具体的使用要求，对各种性质，如易燃性、容量、排气温度和效能加以考虑，量身合成一种制冷剂。

R410A外观无色，不浑浊，易挥发，沸点-51.6℃，凝固点-155℃；其主要特点有：（1）不破坏臭氧层。

其分子式中不含氯元素，故其臭氧层破坏潜能值（ODP）为0。

全球变暖潜能值（GWP）小于0.2。

（2）毒性极低。

容许浓度和R22同样，都是1000ppm。

（3）不可燃。

空气中的可燃极性为0。

（4）化学和热稳定性高（5）水分溶解性与R22几乎相同。

日立冷水机组技术资料日立冷水机组技术资料1. 引言日立冷水机组作为一种重要的制冷设备，广泛应用于工业、商业和住宅等领域。

它通过吸收热量，冷却空气或流体，从而为我们创造一个舒适和适宜的环境。

本文将深入探讨日立冷水机组的技术资料，包括其工作原理、技术参数和应用领域等。

2. 工作原理日立冷水机组是基于制冷循环原理运行的。

它由压缩机、冷凝器、蒸发器和节流装置等组成。

工作过程如下：2.1 压缩机压缩机是冷水机组的核心部件，它通过运作一个循环过程，将低温低压的制冷剂吸入，增加其温度和压力，然后将高温高压的制冷剂排出。

这个过程需要消耗电能。

2.2 冷凝器冷凝器是冷水机组中负责排热的设备。

它将高温高压的制冷剂引入，并通过冷却介质（通常是空气或水）的流动，使制冷剂的温度降低，从而释放热量。

2.3 蒸发器蒸发器是冷水机组中负责吸热的设备。

它通过降低制冷剂的压力，使其变成低温低压的态势。

在这个过程中，制冷剂吸收蒸发器外界的热量，将冷却介质的温度降低。

2.4 节流装置节流装置位于蒸发器和冷凝器之间，它的作用是控制制冷剂的压力和流动速度，以保持制冷系统的正常运行。

日立冷水机组的工作原理简单明了，通过这个循环过程，热量可以从一个区域转移到另一个区域，从而实现制冷效果。

3. 技术参数了解冷水机组的技术参数和性能指标对于购买和使用者来说非常重要。

以下是一些常见的日立冷水机组技术参数：3.1 制冷量制冷量是冷水机组的制冷能力，在某个特定条件下，制冷剂在单位时间内被蒸发或凝结释放的热量。

它通常以千瓦（kW）为单位。

3.2 COPCOP（Coefficient of Performance）是衡量冷水机组能源利用效率的指标。

它定义为制冷量与耗电量之比，数值越高则说明机组的能源利用效率越高。

3.3 噪音噪音是冷水机组在运行过程中产生的声音。

机组设备的噪音水平对于一些特定应用场景（如住宅）来说是非常重要的考量因素。

3.4 轴功率冷水机组的轴功率是指在运行过程中压缩机所消耗的电能。

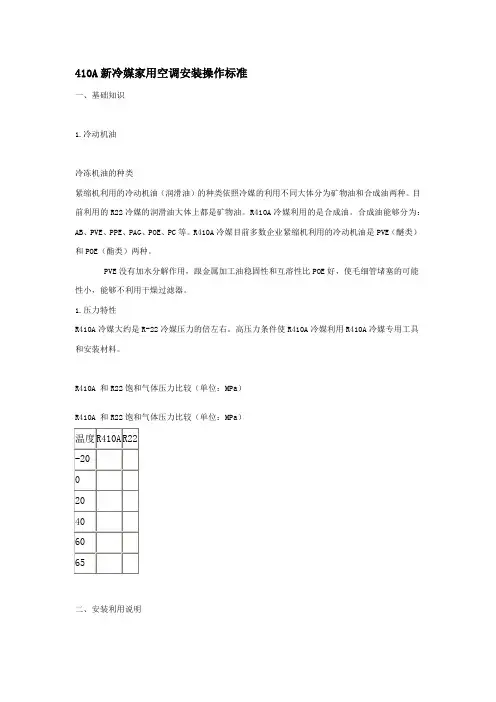

二、安装利用说明平安注意事项R410A比R22冷媒的压力要高大约倍左右，因此，在施工与售后效劳的进程中一旦发生错误的操作，将有可能发生重大的事故。

在安装R410A冷媒的空调时，利用R410A专用工具和材料，注意平安操作。

（1）操作之前，确认空调冷媒的名称，在利用R410A冷媒的家用空调中，绝对不能利用R410A 之外的冷媒。

（2）在操作中如有冷媒泄漏，请及时进行通风换气。

（3）在进行安装、移动空调时，请不要将R410A冷媒之外的空气混入空调的冷媒循环管路中。

若是混入空气等不凝气体，将致使冷媒循环管路高压异样，是造成循环管路破裂、裂纹的要紧缘故。

（4）安装工作终止后，请认真确认，不能有冷媒泄漏的现象。

若是冷媒泄漏在室内，一旦与风扇、取暖炉、电炉等器具发出的电火花接触，将会形成有毒气体。

（5）进行安装、移动空调时，请依听说明书的要求靠得住的实施。

当发生安装不良时，将造成冷媒循环管路工作不正常、漏水、触电、引发火灾等现象。

施工、保护方面的注意事项（1）请不要与其他的冷媒、冷冻机油进行混合。

R410A专用工具主若是在售后效劳方面，与利用其他冷媒的空调不同，不要混合利用。

（2）由于R410A的压力比较高，因此将配管、工具等作为专用。

（3）由于和以前利用的其他冷媒不同，容易受到水分、氧化层、油脂等不纯物的阻碍，因此，在施工操作时需充分注意，利用干净的配管，避免水分等混入。

另外，还要注意的是不能利用已经利用过的配管。

在安装施工时必需保证利用新配管。

在焊接的进程中需保证在配管内一边流通氮气，一边焊接。

（4）由于R410A是一种近似共沸混合冷媒，在添加冷媒时，利用液体方式添加。

（利用气体方式添加时，冷媒的组成成份会发生转变，致使空调的特性也发生转变。

）④多联管测量表（压力表）R410A的压力比较高，不能利用R22的多联管测量表。

外形大体相同，但压力值不同。

高压表与低压表与以前的产品异同点⑦填充冷媒的电子称·在添加冷媒时利用冷媒容器和电子称，进行重量计量。

R410A制冷剂性质简介及安装维修服务指南目前，在制冷、空调界，氟利昂是最为常见的制冷剂，但是含有氯元素的氟利昂制冷剂的使用，使臭氧层受到破坏，不能有效地保护地球上的生物免遭紫外线的伤害，这一现象引起国际社会的严重关注，制定了《蒙特利尔议定书》，严格限制有关物质的使用。

为了减少对臭氧层的破坏，国际社会一直在寻找性能优良的制冷剂，逐步替代早先的制冷剂类型。

对常用的制冷工质替代可分成两大阶段，一是对CFCs工质的替代，另外一个阶段是对HCFCs （主要是R22）的替代。

目前，国际社会逐步削减HCFCs的使用量，处于对HCFCs的替代过程中。

迄今为止已发现氟利昂R407C、R410A等HCFs工质正逐步替代氟利昂R22。

R410A为近共沸混合物,温度滑移微小,是R22的理想替代物。

在美国和日本,R410A已成为房间空调和组合空调系统中R22的主要替代物。

但是，不同的制冷剂选择对制冷循环及制冷机的性能有重大影响，而且R410A的压力比R22要高出许多，在安装维修过程中也会有许多新的问题。

R410A制冷剂正在逐步的应用与空调与制冷行业中，该制冷剂性能优良，具有单位容积制冷量较大，良好的热传递性，压降小等特点，现对R410A的主要性能及其在安装维修过程中的注意事项进行介绍。

一、物理性质R410A，是一种混合制冷剂，它是由R32（二氟甲烷）和R125（五氟乙烷）组成的混合物，其优点在于可以根据具体的使用要求，对各种性质，如易燃性、容量、排气温度和效能加以考虑，量身合成一种制冷剂。

R410A外观无色，不浑浊，易挥发，沸点-51.6℃，凝固点-155℃；其主要特点有：（1）不破坏臭氧层。

其分子式中不含氯元素，故其臭氧层破坏潜能值（ODP）为0。

全球变暖潜能值（GWP）小于0.2。

（2）毒性极低。

容许浓度和R22同样，都是1000ppm。

（3）不可燃。

空气中的可燃极性为0。

（4）化学和热稳定性高（5）水分溶解性与R22几乎相同。

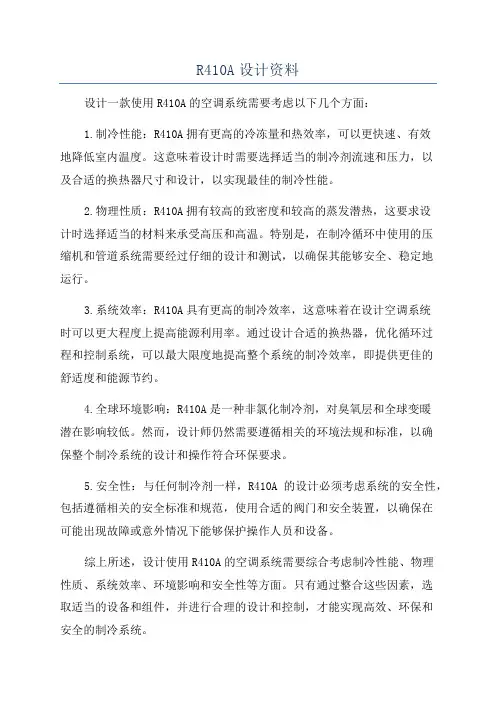

R410A设计资料设计一款使用R410A的空调系统需要考虑以下几个方面：1.制冷性能：R410A拥有更高的冷冻量和热效率，可以更快速、有效地降低室内温度。

这意味着设计时需要选择适当的制冷剂流速和压力，以及合适的换热器尺寸和设计，以实现最佳的制冷性能。

2.物理性质：R410A拥有较高的致密度和较高的蒸发潜热，这要求设计时选择适当的材料来承受高压和高温。

特别是，在制冷循环中使用的压缩机和管道系统需要经过仔细的设计和测试，以确保其能够安全、稳定地运行。

3.系统效率：R410A具有更高的制冷效率，这意味着在设计空调系统时可以更大程度上提高能源利用率。

通过设计合适的换热器，优化循环过程和控制系统，可以最大限度地提高整个系统的制冷效率，即提供更佳的舒适度和能源节约。

4.全球环境影响：R410A是一种非氯化制冷剂，对臭氧层和全球变暖潜在影响较低。

然而，设计师仍然需要遵循相关的环境法规和标准，以确保整个制冷系统的设计和操作符合环保要求。

5.安全性：与任何制冷剂一样，R410A的设计必须考虑系统的安全性，包括遵循相关的安全标准和规范，使用合适的阀门和安全装置，以确保在可能出现故障或意外情况下能够保护操作人员和设备。

综上所述，设计使用R410A的空调系统需要综合考虑制冷性能、物理性质、系统效率、环境影响和安全性等方面。

只有通过整合这些因素，选取适当的设备和组件，并进行合理的设计和控制，才能实现高效、环保和安全的制冷系统。

参考资料：2. Aprea, C., et al. (2024). "Experimental analysis of an air conditioning plant with R410A working as secondary fluid." Applied Thermal Engineering 78: 478-489.。

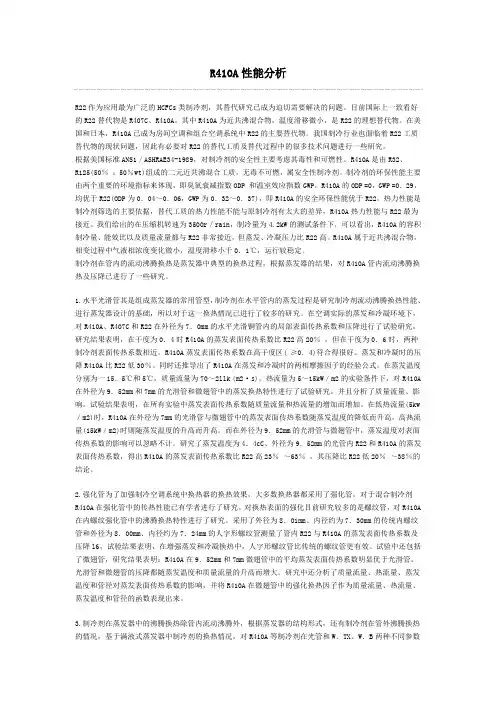

R410A性能分析R22作为应用最为广泛的HCFCs类制冷剂，其替代研究已成为迫切需要解决的问题。

目前国际上一致看好的R22替代物是R407C、R410A。

其中R410A为近共沸混合物，温度滑移微小，是R22的理想替代物。

在美国和日本，R410A已成为房间空调和组合空调系统中R22的主要替代物。

我国制冷行业也面临着R22工质替代物的现状问题，因此有必要对R22的替代工质及替代过程中的很多技术问题进行一些研究。

根据美国标准ANS1／ASHRAE34-1989，对制冷剂的安全性主要考虑其毒性和可燃性。

R410A是由R32、R125(50％：50％wt)组成的二元近共沸混合工质，无毒不可燃，属安全性制冷剂。

制冷剂的环保性能主要由两个重要的环境指标来体现，即臭氧衰减指数ODP 和温室效应指数GWP，R410A的ODP =0，GWP =0．29，均优于R22(ODP为0．04～0．06，GWP为0．32～0．37)，即R410A的安全环保性能优于R22。

热力性能是制冷剂筛选的主要依据，替代工质的热力性能不能与原制冷剂有太大的差异，R410A热力性能与R22最为接近。

我们给出的在压缩机转速为3500r／rain，制冷量为4.2kW的测试条件下，可以看出，R410A的容积制冷量、能效比以及质量流量都与R22非常接近，但蒸发、冷凝压力比R22高。

R410A属于近共沸混合物，相变过程中气液相浓度变化微小，温度滑移小于0．1℃，运行较稳定。

制冷剂在管内的流动沸腾换热是蒸发器中典型的换热过程，根据蒸发器的结果，对R410A管内流动沸腾换热及压降已进行了一些研究。

1.水平光滑管其是组成蒸发器的常用管型，制冷剂在水平管内的蒸发过程是研究制冷剂流动沸腾换热性能、进行蒸发器设计的基础，所以对于这一换热情况已进行了较多的研究。

在空调实际的蒸发和冷凝环境下，对R410A、R407C和R22在外径为7．0mm的水平光滑铜管内的局部表面传热系数和压降进行了试验研究。

R-410A制冷剂与氟利昂R22制冷剂对空调机组能效运行的影响R-410A制冷剂，别名R410A，商品名称有SUVA 410A、SUVA 9100、Genetron AZ-20、Genetron 410A、Puron410A等。

由于R-410A属于HFC型近共沸环保制冷剂（完全不含破坏臭氧层的CFC、HCFC），得到目前世界绝大多数国家的认可并推荐的主流中高温环保制冷剂，广泛用于新冷冻设备上的初装和维修过程中的再添加。

符合美国环保组织EPA、SNAP 和UL的标准，符合美国采暖、制冷空调工程师协会（ASHRAE）的A1安全等级类别（这是最高的级别，对人身体无害）。

R410A：是一种新型环保制冷剂，不破坏臭氧层，工作压力为普通R22空调的1.6倍左右，制冷（暖）效率更高。

提高空调性能，不破坏臭氧层。

R410A新冷媒由两种准共沸的混合物而成，主要有氢，氟和碳元素组成（表示为hfc）,具有稳定，无毒，性能优越等特点。

同时由于不含氯元素，故不会与臭氧发生反应，既不会破坏臭氧层。

另外，采用新冷媒的空调在性能方面也会又一定的提高。

R410A是目前为止国际公认的用来替代R22最合适的的冷媒，并在欧美，日本等国家得到普及。

R-410A作为当今广泛使用的中高温制冷剂，主要应用于家用空调、中小型商用空调（中小型单元式空调、风冷模块机组、户式中央空调、多联机）、移动空调、除湿机、冷冻式干燥器、船用制冷设备、工业制冷等制冷设备。

R410A制冷剂是一款由HFC类物质组成的混配制冷剂，不含任何破坏臭氧层的物质，其ODP值为零。

与R22相比，R410A的制冷量显著提高，因此为设计更小更紧凑的空调设备提供了可能。

并且由于R410A具有近共沸的物性，在整个运行范围内，制冷剂温度滑移小于0.2℃，R410A在制冷空调系统中不会发生显著的分离，即不会由于泄漏而改变制冷剂的成分，因此在售后维修再补充过程中，无需排放掉系统中剩余的制冷剂。

410A空调机组设计一．制冷剂410A的性能二．410A制冷压缩机滚动转子压缩机（美芝）直流变频压缩机三．换热器设计由于R410A的热力性能与R22相差颇大，蒸发器和冷凝器的分路方式不能套用R22，应进行具体计算；对于蒸发器来说，制冷剂的压力损失以不大于相应饱和温度变化0.6℃为宜。

针对R410A热力性能的特点，日本公司大都采用缩小铜管内径，增加管内螺纹的齿高，这样，既提高管内换热系数、又可提高耐压强度和减少制冷剂充注量；管外径由φ9.52mm改为φ7.94或φ7.0mm，齿高由0.15mm改为0.24mm。

最优质量流速← 水平管内平均沸腾换热系数：4.04.06.016.04.04.01mi im b v d C d v C ⨯⨯⨯=⨯=-ψψα （1） 式中 m v — 质量流速。

Kg/( m 2〃s); i d — 管内径，m ； ψ — 热流密度，W/m 2；C 1 — 物性系 数，等于8.01100573.0-⨯⨯μλ；1λ — 液相导热系数，W/(m 〃K)； 1μ — 液相动力粘度，Pa 〃s/m 2。

← 管内沸腾状态下，制冷剂的压力降（Pa ）：5.125.05.025.125.025.0214225.022120262.024037.02m i i m m ii m m i m m i mi m v d d l l l C v d l d l l v d l v d v d l f p ⨯⨯⨯⎪⎪⎭⎫ ⎝⎛⨯⎪⎭⎫ ⎝⎛⨯=⨯⨯⨯⎪⎪⎭⎫⎝⎛⨯⨯⨯=⨯⨯⨯⎪⎪⎭⎫ ⎝⎛⨯⨯⨯=⨯⨯⨯=∆-ψψμυυμψυ式中 C 2 — 物性系 数，等于25.010262.0μυ⨯⨯；m l — 当量长度，m ；υ — 制冷剂平均比容，m 3/kg 。

热平衡关系式：100042⨯⨯∆⨯⨯⨯=⨯⨯⨯r x v d l d m i i πψπ所以ψ41000⨯⨯⨯∆=m i v r x d l这样 ()5.275.05.02100025.0mi m v d r x l l C p ⨯⨯⨯⨯⨯∆⨯⎪⎭⎫⎝⎛⨯⨯=∆--ψ （2）←质量流速温度由于 ()()020002t t t t t t w w -+-=-()0020t y t t ∆⨯=-xxy ∆⨯-∆-=36300p Z t ∆⨯=∆所以 ()0002t y t t t t w w ∆⨯+-=- 又 ()0t t w b -⨯=αψ 因此 002p Z y t t bw ∆⨯⨯+=-αψ（3） 将公式（1）和（2）代入公式（3），可得()5.275.024.06.01102100025.0m m w v r x Z y C v C t t ⨯⨯⨯⨯∆⨯⨯⨯⨯+⨯⨯=----ψψ （4） ← 求最优质量流速()op m v 公式（4）求导，并另其为零，则得：()0100025.05.24.05.175.05.024.16.06.011=⨯⨯⨯⨯⨯∆⨯⨯⨯⎪⎭⎫ ⎝⎛⨯⨯⨯+⨯⨯⨯⨯-----m i m mi v d r x Z y l l C v d C ψψ 最优质量流速可由下式求得：()()466.0379.0345.09.2111211]100064.0[ψ⨯⨯⎪⎭⎫ ⎝⎛⨯⨯⨯∆⨯⨯⨯⨯⨯=----i m op m d l l r x Z y C C v()466.0379.0345.0ψ⨯⨯⎪⎭⎫ ⎝⎛⨯=-i m opm d l l A v （5）不同制冷剂物性系数75.0=∆x ，则524.0=y ，不同制冷剂A 值不同制冷剂最优质量流速()op m v Kg/( m 2〃s) （0.1=l l m ）不同制冷剂最优流动阻力()op p ∆（0.1=l l m ）四．润滑油R410A所用润滑油与R22不同，需全面更换。

R410A空调介绍及其安装/维修注意事项随着环保的需要，行业发展趋势，空调器采用新冷媒会越来越多，甚至将逐步替代R22。

新冷媒是与R22相对而言的，新冷媒通常指R407C，R410A和R134a。

R410A正在逐步的应用于空调与制冷行业中，该冷媒性能优良，具有单位容积制冷量较大，良好的热传递性，压降小等特点。

现针对志高空调，对采用R410A的产品及其在安装维修过程中的注意事项进行介绍：一、在志高内部，针对冷媒在整机型号上的区别是：R22：省略。

如:KFR-32GW/M(M96A)+1如:KFR-35GW/B89A+N1 (2010年6月1号开始实施的机型命名)R410A：X1，如：KFR-26G/M X1DBPD(M89T)+4 （X1表示采用R410A冷媒）如:KFR-25GW/CBP99A+4A(2010年6月1号开始实施的机型命名:在机型最后用A表示冷媒为R410A) R407C： (内销无,不做介绍)R134a： (内销无,不做介绍)2010年内销市场涉及到新冷媒的机器有---变频机：挂壁式-71款；73款；89款；107C款；112款；113款落地式-30款；37款；38款二、R410A空调的专用配件：（与R22系统相比，R410A的专用配件）1、压缩机：R410A系统一定要用R410A的压缩机（1）使用注意事项：如果系统要更换压缩机，一定要采用R410A的压缩机，绝对不能采用R22的压缩机安装上去。
