乒乓球游戏电路课程设计最终完成版

电子乒乓球课程设计一、课程目标知识目标：1. 学生能够理解电子乒乓球的基本原理，掌握相关电子元件的功能和使用方法。

2. 学生能够描述电子乒乓球的电路连接和工作过程。

3. 学生能够解释电子乒乓球游戏中涉及到的物理现象，如电路、电磁感应等。

技能目标：1. 学生能够运用所学知识，独立完成电子乒乓球的搭建和调试。

2. 学生能够运用编程思维，设计并实现简单的电子乒乓球游戏功能。

3. 学生能够通过团队协作，解决电子乒乓球制作过程中遇到的问题。

情感态度价值观目标：1. 学生能够对电子技术产生兴趣，培养创新意识和探索精神。

2. 学生能够在团队协作中，学会沟通、分享和承担责任。

3. 学生能够在电子乒乓球制作过程中，体会到科技与生活的紧密联系，增强环保意识和实践能力。

课程性质：本课程为实践性较强的综合课程，结合电子技术、物理知识和编程思维，培养学生的动手能力和创新能力。

学生特点：六年级学生具备一定的物理知识和电子技术基础，对动手实践和团队协作有较高的兴趣。

教学要求：教师需引导学生主动探索、动手实践，注重培养学生的创新思维和问题解决能力。

在教学过程中，关注学生的个体差异，提供个性化的指导和支持。

通过课程学习，使学生能够将所学知识应用于实际情境，提高综合素养。

二、教学内容本课程依据课程目标，结合教材内容，制定以下教学内容：1. 电子元件认知：介绍常用电子元件如电阻、电容、二极管、三极管等的功能和用途。

2. 电路原理：讲解电路的基本连接方式，分析简单电路的工作原理。

3. 电磁感应：引导学生探究电磁感应现象，理解电磁感应在实际应用中的作用。

4. 编程思维：学习基础编程知识，运用编程思维设计电子游戏功能。

5. 电子乒乓球制作：按照以下步骤进行制作：a. 设计电路图，搭建电路。

b. 编写程序，实现游戏功能。

c. 调试电路，优化游戏体验。

6. 团队协作与沟通：学生在制作过程中，进行有效沟通，共同解决问题。

教学大纲安排如下：第一课时：电子元件认知，电路原理介绍。

数电课设-乒乓球游戏机乒乓球游戏机数电课设一、课设目的本课设的目的是通过设计并实现一个乒乓球游戏机的电子电路模型，来巩固和应用学生在数字电路实验课上所学习到的知识，提高他们的电子电路设计与实现能力。

二、设计思路乒乓球游戏机是一种非常经典的游戏机，它的原理很简单，就是通过两个滑块控制球的移动方向，利用球拍击球来达到得分的目的。

基于这个原理，我们可以设计一个乒乓球游戏机的电子电路模型。

具体的设计思路如下：1、显示系统：使用LED点阵来显示游戏界面。

设计一个4*4的LED 点阵，通过控制LED点阵的亮灭来显示游戏界面的各个元素，如球、滑块等。

2、控制系统：使用两个按键来控制滑块的上下移动。

通过按键的触发来改变滑块的位置，从而实现对球的控制。

3、碰撞检测：使用逻辑门电路来判断球与滑块之间是否发生碰撞。

当球与滑块相碰时，逻辑门输出高电平信号，触发得分操作。

4、计分系统：使用计数器电路来实现游戏的计分功能。

当球与滑块相碰时，计数器加一，同时更新LED点阵上的分数显示。

三、电路实现1、显示系统：设计一个4*4的LED点阵电路模型，使用74HC595移位寄存器来驱动LED点阵。

将74HC595的输出接入到LED点阵的行线上，通过移位寄存器的控制信号来控制LED点阵的亮灭。

通过连续地改变LED 点阵的亮灭状态，可以显示游戏界面上的各个元素。

2、控制系统：使用两个按键作为滑块的上下移动控制信号。

当按键按下时，滑块的位置向相应方向移动。

可以使用74HC165移位寄存器来实现按键输入的检测和转换。

3、碰撞检测：使用逻辑门电路来判断球与滑块之间是否发生碰撞。

可以使用与门和反相器来实现碰撞检测。

当球与滑块相碰时，逻辑门输出高电平信号。

4、计分系统：使用计数器电路来实现游戏的计分功能。

可以使用74HC191或74HC163等计数器芯片来实现，通过设置计数器的初始值和计数模式，来实现游戏的计分功能。

四、功能实现乒乓球游戏机的基本功能有：1、选择游戏模式功能：可以通过添加一个模式选择开关，来实现选择不同的游戏难度。

电子技术课程设计乒乓球游戏机
包括题目、任务要求、系统设计、操作用户界面设计、单片机程序设计、程序流程图、实验结果等部分。

二、任务要求
1.硬件系统
(1)硬件系统的组成：硬件主要由9个8*8的LED显示屏，2个按键盘，1个电源、1个继电器等组成；
(2)LED显示屏：有9块8*8点阵LED屏，用来显示乒乓球游戏的界面；
(3)按键盘：用于接受用户的按键输入，当用户有相应动作时，发出控制信号；
(4)电源：电源给系统提供相应的电力；
2.软件模块
(1)内核模块：内核模块由单片机程序设计，接收用户的按键输入，确定游戏运行的状态；
(2)操作用户界面模块：其功能是负责处理和游戏有关的界面显示，将单片机发出的控制信号转换为相应界面显示；
三、系统设计
1.硬件设计
(1)乒乓球游戏机的硬件系统：由9个8*8的LED显示屏，2个按键盘，1个电源、1个继电器组成，以单片机为控制核心；
(2)LED显示屏：由9块8*8点阵LED屏组成，每块LED显示屏通过24个数据线与单片机连接，同时接通电源，实现LED显示屏的控制；。

乒乓球游戏机EDA课程设计完整版本
本文主要介绍了一款基于FPGA可编程硬件的乒乓球游戏机的设计。

本文将重点介绍
如何利用FPGA技术来搭建可编程硬件电路，如何使用Verilog HDL语言来设计数字电路，如何使用Quartus II环境来实现复杂任务，以及如何利用FPGA来完成乒乓球游戏机的EDA课程设计。

首先，在设计乒乓球游戏机的FPGA可编程硬件系统时，最重要的是硬件架构设计，
选择固定板来作为FPGA控制器，能够有效地根据游戏需求控制其各个功能，保证游戏机
运行稳定性和可靠性。

为了满足乒乓球游戏机的需求，FPGA控制器引入Verilog HDL语言，用数字电路的方式进行设计，从而构建出模拟端口，使用I/O 端口对乒乓球系统进行控制，其内部控制器模块实现了所有的乒乓球游戏逻辑功能。

在设计主板的时候，FPGA
中实现的硬件电路会结合安装在主板上的器件，比如七段LED显示器、微型键盘、LED灯等，从而使乒乓球游戏机更加复杂，实现更多的功能。

接下来，使用Quartus II环境，实现乒乓球游戏机的EDA课程设计。

首先，在Quartus II中编写Verilog HDL语言编程，利用FPGA可编程硬件系统设计乒乓球游戏逻辑，构建出特定的模块，实现系统的功能。

其次，编写控制逻辑，运用Verilog HDL语言
编程，在FPGA硬件中得到设计的图像图案，以及搭建复杂的乒乓球游戏的系统结构，实
现乒乓球游戏的控制逻辑功能。

最后，完成了乒乓球游戏机的EDA课程设计。

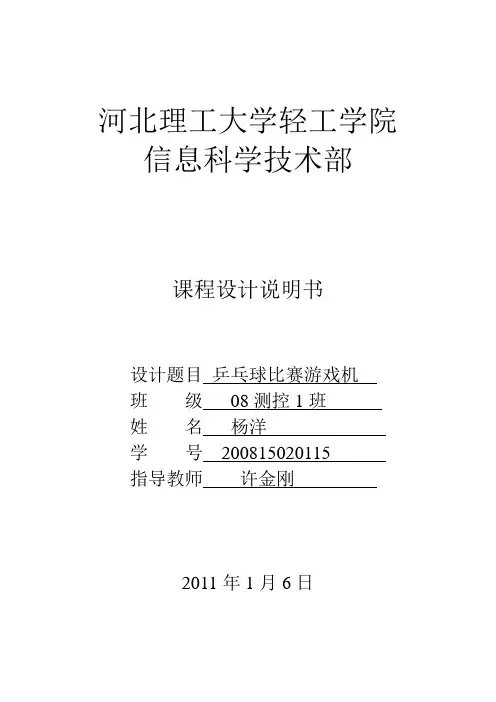

河北理工大学轻工学院信息科学技术部课程设计说明书设计题目乒乓球比赛游戏机班级08测控1班姓名杨洋学号200815020115指导教师许金刚2011年1月6日第二部分设计过程如上图1所示，该电路主要由球台驱动电路，控制电路，计数器，显示译码器和LED数码管等组成。

图中标出的各种信号的含义：CP表示球台驱动电路和计数器的时钟信号；S表示灯（乒乓球）移动的信号；L表示发光二极管驱动信号，由L1~L8组成；CNT表示计数器的计数脉冲信号，由CNT1,CNT2组成；KA,KB表示开关控制的外输入发球、击球信号。

一、单元电路的设计1.球台电路由两片4位74LS194双向移位寄存器接成8位双向移位寄存器。

74LS194功能表如下R D S1 S0工作状态0 1 1 1 1 ××0 00 11 01 1置零保持右移左移并行输入功能说明：(1)当S1 = S0 =1 时，不管各输入端原来是什么状态，在下一个时脉冲到来时，其输出分别是预先输入到并行输入端的 abcd ，这种方式叫送数。

(2)当 S 1 =0 ，S 0 =1 时，其工作方式叫右移，这时，每来一个时钟脉冲，输出端的数各向右移一位，而 Q A 端的输出则由加到 R 端的数来补充。

(3)当 S 1 =1 ，S 0 =0 时，其工作方式叫左移，情况正好与右移相反； Q D 端的输出由加到 L 端的数来补充。

(4)当 S 1 = S 0 =0 时，不管是否有 CP 脉冲作用，输出保持不变，这叫保持方式。

CP=0 时也是保持同步十进制计数器74LS160的功能表如下：CP R D LD EP ET 工作状态×××01111×111××××0 1×01 1置零预置数保持保持（但C=0）计数由74LS160的功能表可知，当~RD=~LD=EP=ET=1时工作状态为计数，即图4中的~CLR=~LOAD=ENT=ENP=1时。

电子课程设计乒乓球比赛一、教学目标本课程旨在通过学习电子课程设计乒乓球比赛，让学生掌握电子课程设计的基本原理和方法，培养学生的创新意识和团队协作能力。

知识目标：使学生了解乒乓球比赛的规则和技巧，理解电子课程设计的基本原理和方法。

技能目标：培养学生运用电子课程设计乒乓球比赛的能力，提高学生的动手实践能力和问题解决能力。

情感态度价值观目标：培养学生对电子课程设计的兴趣和热情，培养学生的创新意识和团队协作精神，使学生认识到电子课程设计在实际生活中的应用价值。

二、教学内容本课程的教学内容主要包括乒乓球比赛的规则和技巧，以及电子课程设计的基本原理和方法。

具体安排如下：第1周：乒乓球比赛的规则和技巧介绍第2周：电子课程设计的基本原理和方法讲解第3周：乒乓球比赛设计的实践操作第4周：乒乓球比赛设计的改进和优化三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

通过讲授法，使学生了解乒乓球比赛的规则和技巧，理解电子课程设计的基本原理和方法。

通过讨论法，培养学生的团队协作能力和创新意识，激发学生的学习兴趣。

通过案例分析法，使学生能够将理论知识运用到实际中，提高学生的问题解决能力。

通过实验法，培养学生的动手实践能力，使学生能够熟练掌握电子课程设计的方法和技巧。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备适当的教学资源。

教材：选用《电子课程设计》作为主教材，系统介绍电子课程设计的基本原理和方法。

参考书：推荐学生阅读《乒乓球比赛技巧》等参考书籍，以加深对乒乓球比赛规则和技巧的理解。

多媒体资料：制作乒乓球比赛规则和技巧的PPT，以及电子课程设计的实验步骤和操作演示视频，以辅助教学。

实验设备：准备乒乓球桌、乒乓球、电子元件等实验设备，以便进行乒乓球比赛设计的实践操作。

教学资源的选择和准备，将为学生的学习提供全面的支持，帮助学生更好地理解和掌握电子课程设计乒乓球比赛的知识和技能。

数字电子技术课程设计一：课程设计名称:乒乓球比赛游戏机电路二：设计目的1.掌握设计乒乓球游戏机控制系统的方法。

2.熟悉掌握移位寄存器，计数器，译码器的用法。

3.在已学知识的基础上，根据实际情况融会贯通。

三：设计任务和设计要求1.设计任务（1）设计一个由甲、乙双方参赛，裁判参与的乒乓球比赛游戏模拟机。

（2）用八只（或更多）排成长串的指示灯（发光二极管）用来代表球的轨迹，其中一个亮的指示灯用来显示球的当前位置，用一个时钟脉冲源使点亮的指示灯依次从左向右，或从右向左移动，其速度应能调节，一般为1s转换一次。

（3）用两个按钮开关作为球拍，甲乙两人参加比赛。

当球到达甲方时，应立即按动开关(电路应只能响应按钮信号的前沿，若重复按动或持续按下去，将不起作用)，表示回球，球到达乙时，同样也应立即按动乙方的开关，将球回击到对方去。

若击中，则乒乓球向相反方向移动，若未击中，则对方得一分。

（4）一方得分时，电路自动响铃3s，此时发球无效，等铃声停止后方能继续比赛。

（5）设置自动计分电路，双方各用二位数码管进行计分显示，每计满11分为一局。

（6）甲、乙双方各设一个发光二极管，表示拥有发球权，每隔5次自动交换发球权，拥有发球权的一方发球有效。

2.设计要求(1) 确定总体设计方案画出总方框图。

(2) 确定各单元电路的功能，进行单元电路的设计，画出逻辑图。

(3) 选择芯片确定型号。

(4) 画出总逻辑图和装配图，并在实验板上组装电路。

(5) 进行电路调试，达到设计要求。

(6) 写出总结报告。

三、基本工作原理和设计方案乒乓球游戏模拟机电路框图如图所示。

频率可调的时钟发生器为双向移位寄存器提供时钟脉冲，用双向移位寄存器的输出端控制指示灯来模拟乒乓球的运动轨迹。

先点亮位于某一方的第1个指示灯，由击球者通过按钮输入“击球”开关信号，实现移位方向的控制。

本电路设计的核心为控制电路，它决定整个系统的动作，必须掌握各信号之间的关系。

框图中的双向移位寄存器也可用计数译码方式实现乒乓球运动轨迹的模拟，如利用加减计数器的两个时钟信号来实现甲乙双方的击球，由表示球拍“击打”按钮产生计数时钟，计数器的输出状态经译码器驱动指示灯发光。

数电乒乓球游戏课程设计一、教学目标本课程的教学目标是使学生掌握数字电路的基本知识和技能，通过设计一个乒乓球游戏电路，培养学生运用所学知识解决实际问题的能力。

具体目标如下：1.知识目标：–掌握数字电路的基本概念和原理；–熟悉逻辑门、逻辑函数、逻辑电路的设计方法；–了解乒乓球游戏的规则和电路设计要求。

2.技能目标：–能够运用逻辑门电路设计简单的数字电路；–能够根据乒乓球游戏的规则，设计出相应的电路；–能够运用数字电路的知识，解决实际问题。

3.情感态度价值观目标：–培养学生的创新意识和团队合作精神；–培养学生对数字电路的兴趣和好奇心；–培养学生的自主学习和解决问题的能力。

二、教学内容本课程的教学内容主要包括数字电路的基本概念、逻辑门电路的设计、逻辑函数的化简、逻辑电路的设计方法以及乒乓球游戏的电路设计。

具体安排如下：1.数字电路的基本概念：介绍数字电路的定义、特点和分类，理解数字信号与模拟信号的区别。

2.逻辑门电路的设计：学习逻辑门的原理和功能，掌握逻辑门电路的设计方法，包括与门、或门、非门等。

3.逻辑函数的化简：学习逻辑函数的定义和性质，掌握逻辑函数的化简方法，包括卡诺图化简法、逻辑代数化简法等。

4.逻辑电路的设计方法：学习逻辑电路的定义和功能，掌握逻辑电路的设计方法，包括组合逻辑电路、时序逻辑电路等。

5.乒乓球游戏的电路设计：根据乒乓球游戏的规则，设计相应的电路，包括得分电路、计分电路等。

三、教学方法为了实现本课程的教学目标，我们将采用多种教学方法，包括讲授法、案例分析法、实验法等。

具体方法如下：1.讲授法：通过讲解数字电路的基本概念、原理和设计方法，使学生掌握相关知识。

2.案例分析法：通过分析乒乓球游戏的电路设计案例，使学生理解和运用所学知识解决实际问题。

3.实验法：通过实验室的实践操作，使学生亲手设计、搭建和测试数字电路，提高学生的实践能力。

四、教学资源为了支持本课程的教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的数字电路教材，为学生提供系统、科学的学习材料。

乒乓球游戏电路设计一、乒乓球设计方案（1）我们设计的乒乓球游戏是以一排发光二极管交替发光指示乒乓球的行进路径, 其行进的速度可由输入的时钟信号控制。

乒乓球比赛是甲乙双方的比赛, 所以用两个按键模拟左右两个球拍；我们还要设计一个乒乓球控制模块, 即当发光二极管到最后一个的瞬间, 若检测到对应的表示球拍的键的信号, 立即使“球”反向运行, 如果此瞬间没有接到按键信号, 将给出失败鸣叫, 同时为对方记1分, 并将记分显示出来, 然后由对方重新发球以此类推；还要设计失球计数器的高低位计数模块；乒乓球行进方向控制模块, 主要由发球键控制；还要有一个失球提示发生模块。

（2）要知道乒乓球的游戏规则, 以多少分为一局, 谁先得到一定的分数谁就赢一局, 以此来判断输赢。

（3）用数码管显示双方的得分, 还要设计一个十进制计数器, 来显示分数。

（4）在乒乓球设计方案时还要考虑球速的问题。

二、乒乓球游戏电路的设计程序1.LIBRARY IEEE;--乒乓球游戏顶层文件use ieee.std_logic_1164.all;entity TENNIS isport(bain,bbin,clr,clk,souclk:in std_logic;ballout:out std_logic_vector(7 downto 0);countah,countal,countbh,countbl:out std_logic_vector(3 downto 0);lamp,speaker:out std_logic);end entity TENNIS;architecture ful of TENNIS iscomponent soundport(clk,sig,en:in std_logic;sout:out std_logic);end component;component ballctrlport(clr,bain,bbin,serclka,serclkb,clk:in std_logic; bdout,serve,serclk,ballclr,ballen:out std_logic);end component;component ballport(clk,clr,way,en:in std_logic;ballout:out std_logic_vector(7 downto 0));end component;component boardport(ball,net,bclk,serve:in std_logic;couclk,serclk:out std_logic);end component;component cou10port(clk,clr:in std_logic;cout:out std_logic;qout:out std_logic_vector(3 downto 0));end component;component cou4port(clk,clr:in std_logic;cout:out std_logic;qout:out std_logic_vector(3 downto 0));end component;component mwayport(servea,serveb:in std_logic;way:out std_logic);end component;signalnet,couclkah,couclkal,couclkbh,couclkbl,cah,cbh:std_logic; signalserve,serclka,serclkb,serclk,ballclr,bdout,way,ballen:std_lo gic;signal bbll:std_logic_vector(7 downto 0);beginnet<=bbll(4);ballout<=bbll;lamp<=clk;uah:cou4 port map(couclkah,clr,cah,countah);ual:cou10 port map(couclkal,clr,couclkah,countal);ubh:cou4 port map(couclkbh,clr,cbh,countbh);ubl:cou10 port map(couclkbl,clr,couclkbh,countbl); ubda:board port map(bbll(0),net,bain,serve,couclkal,serclka);ubdb:board port map(bbll(7),net,bbin,serve,couclkbl,serclkb);ucpu:ballctrlportmap(clr,bain,bbin,serclka,serclkb,clk,bdout,serve,serclk, ballclr,ballen);uway:mway port map(serclka,serclkb,way);uball:ball port map(clk,ballclr,way,ballen,bbll);usound:sound port map(souclk,ballen,bdout,speaker);end ful;2.library ieee;use ieee.std_logic_1164.all;entity sound isport(clk:in std_logic; --发声时钟sig:in std_logic; --正确接球信号en:in std_logic; --球拍接球脉冲sout:out std_logic); --提示声输出, 接小喇叭end entity sound;architecture ful of sound isbeginsout<=clk and (not sig) and en;--球拍接球, 没接到时, 发提示声end ful;3.library ieee; --总控制模块use ieee.std_logic_1164.all;entity ballctrlisport(clr:in std_logic; --系统复位bain:in std_logic; --左球拍bbin:in std_logic; --右球拍seclka:in std_logic; --左拍准确接球或发球serclkb:in std_logic; --右拍准确接球或发球clk:in std_logic; --乒乓球灯移动时钟bdout:out std_logic; --球拍接球脉冲serve:out std_logic; --发球状态信号serclk:out std_logic; --球拍正确接球信号ballclr:out std_logic; --乒乓球灯清零信号ballen:out std_logic); --乒乓球灯使能end entity ballctrl;architecture ful of ballctrl issignal bd:std_logic;signal ser:std_logic;beginbd<=bain or bbin;ser<=serclka or serclkb;serclk<=ser;--球拍正确接球信号bdout<=bd; --球拍接球脉冲process(clr,clk,bd)beginif(clr='1')then --系统复位serve<='1'; --系统处在职发球状态ballclr<='1'; --乒乓球灯清零elseif(bd='1')then --系统正常--球拍发球或接球时ballclr<='1'; --乒乓球灯清零if(ser='1')then --球拍发球或准确接球ballen<='1'; --乒乓球灯使能允许serve<='0'; --系统处在接球状态else ballen<='0';serve<='1'; --系统处在发球状态end if;else ballclr<='0';--没发球或接球时乒乓球灯不清零end if;end if;end process;end ful;4.--乒乓球灯模块library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity ball isport(clk:in std_logic; --乒乓球灯前进时钟clr:in std_logic; --乒乓球灯清零way:in std_logic; --乒乓球灯前进方向en:in std_logic; --乒乓球灯使能ballout:out std_logic_vector(7 downto 0));--乒乓球灯end entity ball;architecture ful of ball issignal lamp:std_logic_vector(9 downto 0);beginprocess(clk,clr,en)beginif(clr='1') then lamp<="1000000001";--清零elsif en='0' thenelsif (clk'event and clk='1')then--使能允许, 乒乓球灯前进时钟上升沿if(way='1') then lamp(9 downto 1)<=lamp(8 downto 0);lamp(0)<='0';--乒乓球灯右移else lamp(8 downto 0)<=lamp(9 downto 1); lamp(9)<='0';--乒乓球灯左移end if;end if;ballout<=lamp(8 downto 1);end process;end ful;5.--乒乓拍模块library ieee;use ieee.std_logic_1164.all;entity board isport(ball:in std_logic; --接球点, 也就是乒乓球灯的末端net:in std_logic; --乒乓球灯的中点, 乒乓球过中点时, counclk、serclk复位bclk:in std_logic; --球拍接球信号serve:in std_logic; --发球信号couclk:out std_logic;serclk:out std_logic);end entity board;architecture ful of board isbeginprocess(bclk,net)beginif(net='1')then serclk<='0';couclk<='0';--乒乓球过中点时, counclk、serclk复位elsif(bclk'event and bclk='1')then—球拍接球时if(serve='1')then serclk<='1';--系统处于发球状态时—发球成功else—系统处于接球状态if(ball='1')then serclk<='1';--乒乓球刚落在接球点上, 接球成功else serclk<='0';couclk<='1';end if;end if;end if;end process;end ful;6.--十进制计数器用来做失球低位计数library ieee;use ieee.std_logic_1164.all;entity mway isport(servea:in std_logic;serveb:in std_logic;way:out std_logic);end entity mway;architecture ful of mway isbeginprocess(servea,serveb)beginif(servea='1')then way<='1';elsif(serveb='1')then way<='0';end if;end process;end ful;7、--四进制计数器用来做失球高位计数library ieee;use ieee.std_logic_1164.all;entity mway isport(servea:in std_logic;serveb:in std_logic;way:out std_logic);end entity mway;architecture ful of mway isbeginprocess(servea,serveb)beginif(servea='1')then way<='1';elsif(serveb='1')then way<='0';end if;end process;end ful;8、--乒乓球前进方向产生模块library ieee;use ieee.std_logic_1164.all;entity mway isport(servea:in std_logic;--左选手发球信号serveb:in std_logic;--右选手发球信号way:out std_logic);--乒乓球灯前进方向信号end entity mway;architecture ful of mway isbeginprocess(servea,serveb)beginif(servea='1')then way<='1';--左选手发球方向向右elsif(serveb='1')then way<='0';--右选手发球方向向左end if;end process;end ful;三、乒乓球游戏程序的仿真波形仿真波形图四、硬件测试方法然后我们就要测试硬件, 下载文件。
