冲压模具设计与制造弯曲模

《冲压模具基础》课程教学大纲课程编号：课程英文译名：课内总学时:72学时学分：4。

5学分课程类别：必修课开课对象：汽车制造与装配技术专业执笔人：编写日期:一、课程性质、目的和任务《冲压模具设计与制造》是汽车制造及汽车整形专业的一门主干专业技术课，它是一门将冲压成形加工原理、冲压设备、冲压工艺、冲模设计与冲模制造有机融合，综合性和实践性较强的课程。

其目的是使学生了解冲压变形规律,认识冲压成形工艺方法，冲压模具结构，冲压模具制造方法与手段，掌握冲压模具设计与计算方法，掌握冲压工艺与模具设计方法，冲压模具制造工艺方法，能进行中等冲压零件的冲压工艺编制,冲模设计与冲模制造工艺编制，并培养学生发现问题、分析问题和解决问题的能力，培养学生逻辑思维能力，为毕业设计及毕业以后从事专业工作打下必要的基础。

二、教学基本要求本课程是冲压模具设计与计算，冲压模具结构,模具制造工艺方法为重点。

学外本课程应达到以下基本要求：1、能应用冲压变形理论,分析中等复杂冲压件变形特点，制定合理冲压工艺规程的能力。

2、协调冲压设备与模具的关系，选择冲压设备的能力。

3、熟悉掌握冲模设计计算方法，具备中等复杂冲模结构选择和设计的能力，所设计的冲模应工作可行、操作方便、便于加工和装配,技术经济性好。

4、具备正确选择冲压模具加工方法，制定中等复杂冲模制造工艺和装配工艺的能力.5、初步具备进行多工位级进模设计和制造的能力。

6、初步具备进行分析和处理试模过程中产生的有关技术问题的能力。

三、教学内容及要求：第1章冲压模具设计与制造基础1.1 冲压成形与模具技术概述掌握冲压与冲模概念;冲压工序的分类；冲模的分类；冲模设计与制造的要求；了解冲压现状与发展方向。

1.2 冲压设备及选用了解常见冲压设备；掌握冲压设备的选用；模具的安装。

1.3 冲压变形理论基础掌握塑性变形的概念；理解塑性力学基础；掌握金属塑性变形的一些基本规律；冲压材料及其冲压成形性能.1.4 模具材料选用掌握冲压对模具材料的要求;冲模材料的选用原则;冲模常见材料及热处理要求。

案例九冲模结构与设计冲模是冲压生产的主要工艺设备，冲模结构设计对冲压件品质、生产率及经济效益影响很大。

因此，了解冲模结构，研究和提高冲模的各项技术指标，对冲模设计和发展冲压技术是十分必要的。

8. 1冲模分类及其特点按不同的特征对冲模进行分类，其分类方法主要有：（1）按冲压工序性质可分为冲裁模、拉深模、翻边模、胀形模、弯曲模……。

习惯上把冲裁模当作所有分离工序模的总称，包括落料模、冲孔模、切断模、切边模、半精冲模、精冲模及整修模等。

（2）按冲压工序的组合方式可分为单工序模、级进模和复合模。

1）单工序模在压力机一次冲压行程内，完成一道冲压工序的模具。

2）级进模在压力机一次冲程内，在模具不同工位上完成多道冲压工序的模具。

3）复合模在压力机一次行程内，在模具一个工位上完成两道以上冲压工序的模具。

（4）按进料、出件及排除废料方式可分为手动模、半自动模、自动模。

（5）按模具零件组合通用程度可分为专用模（包括简易模）和组合冲模。

（6）按凸、凹模材料可分钢模、硬质合金模、钢结硬质合金模、聚氨酯模、低熔点合金模等。

（7）按模具轮廓尺寸可分为大型模、中型模、小型模等。

8.2冲模零部件分类及功能各种类型冲模复杂程度不同，所含零件各有差异，但根据其作用都可归纳为如下五种类型：(1)工作零件工作零件直接使被加工材料变形、分离，而成为工件，如凸模、凹模、凸凹模等。

(2)定位零件定位零件控制条料的送进方向和送料进距，确保条料在冲模中的正确位置，有挡料销、导正销、导尺、定位销、定位板、导料板、侧压板和侧刃等。

(3)压料、卸料与顶料零件压料、卸料与顶料零件包括冲裁模的卸料板、顶出器、废料切刀、拉深模中的压边圈等。

卸料与顶料零件在冲压完毕后，将工件或废料从模具中排出，以使下次冲压工序顺利进行；拉深模中的压边圈的作用是防止板料毛坯发生失稳起皱。

(4)导向零件导向零件的作用是保证上模对下模相对运动精确导向，使凸模与凹模之间保持均匀的间隙，提高冲压件品质。

冲压工艺流程冲压工艺是指通过钣金加工机床，对金属板材进行压制、冲孔、弯曲、拉伸等处理工艺的总称。

它是制造各种零部件的一种重要工艺，广泛应用于汽车、电器、通讯、电子、机械制造等领域。

下面我们将详细介绍冲压工艺的流程。

一、模具设计冲压工艺的第一步是模具设计。

模具的设计需要根据被加工的零件的尺寸、形状和要求，制作出相应的模具。

模具能够在短时间内将金属板材加工成符合所需形状的零件。

二、材料切割或定尺在冲压工艺中，金属板材需要被切割或定尺。

这个步骤需要根据被加工的零件的尺寸和要求，将金属板材进行切割或者定尺。

在这个步骤中，需要使用切割机和裁板机等设备。

三、模具调整在模具设计完成之后，需要对模具进行调整。

模具调整时需要将其与机床进行配合，根据加工要求将模具准确、平整地安装在机床上。

四、精确定位精确定位是冲压工艺流程中非常重要的一步。

在精确定位时要保证零件的位置准确无误，这可以通过机床的数控系统进行自动定位。

五、冲压加工在进行冲压加工时，需要将模具配合机床进行操作。

机床会按照加工好的程序进行操作，从而将金属板材加工成符合要求的零部件。

六、去毛刺在冲压加工完成之后，需要对加工出来的零件进行去毛刺处理。

去毛刺需要使用专门的设备，对零件表面进行抛丸或者机械去毛刺处理。

七、品质检测品质检测是冲压工艺中最后一个步骤。

在品质检测过程中，要对加工好的零件进行检查、测试，以确保其达到设计要求，是否存在问题需要及时进行处理。

总之，冲压工艺是一项非常复杂的加工技术，需要配合各种设备、技术手段和专业知识。

只有经过良好的模具设计、机床操作和后续处理等流程，才能够生产出高质量的零部件，为整个制造业提供优越的材料和零部件。

弯曲模的基本原理（一）一、弯曲的基本原理（一） 弯曲工艺的概念及弯曲件1． 弯曲工艺：是根据零件形状的需要，通过模具和压力机把毛坯弯成一定角度，一定形状工件的冲压工艺方法。

2． 弯曲成形工艺在工业生产中的应用：应用相当广泛，如汽车上很多履盖件，小汽车的柜架构件，摩托车上把柄，脚支架，单车上的支架构件，把柄，小的如门扣，夹子（铁夹）等。

（二）、弯曲的基本原理：以V形板料弯曲件的弯曲变形为例进行说明。

其过程为：1． 凸模运动接触板料（毛坯）由于凸,凹模不同的接触点力作用而产生弯矩，在弯矩作用下发生弹性变形，产生弯曲。

2． 随着凸模继续下行，毛坯与凹模表面逐渐靠近接触，使弯曲半径及弯曲力臂均随之减少，毛坯与凹模接触点由凹模两肩移到凹模两斜面上。

（塑变开始阶段）。

3． 随着凸模的继续下行，毛坯两端接触凸模斜面开始弯曲。

（回弯曲阶段）。

4． 压平阶段，随着凸凹模间的间隙不断变小，板料在凸凹模间被压平。

5． 校正阶段，当行程终了，对板料进行校正，使其圆角直边与凸模全部贴合而成所需的形状。

（三） 、弯曲变形的特点：弯曲变形的特点是：板料在弯曲变形区内的曲率发生变化，即弯曲半径发生变化。

从弯曲断面可划分为三个区：拉伸区、压缩区和中性层。

二、弯曲件的质量分析在实际生产中，弯曲件的主要质量总是有回弹、滑移、弯裂等。

1． 弯曲件的回弹：由于弹性回复的存在，使弯曲件弯曲部分的曲率半径和弯曲角度在弯曲外力撤去后（工件小模具中取出后）发生变化（与加工中在模具里的形状发生变化）的现象称弹性回复跳（回弹）。

回弹以弯曲角度的变化大小来衡量。

Δφ=φ-φt1） 影响回弹的回素：A． 材料的机械性能与屈服极限成正比，与弹性模数E成反比。

B． 相对弯曲半径r/t，r越小，变形量越大，弹性变形量所点变形量比例越小。

回弹越小。

C． 弯曲力：弯曲力适当，带校正成分适合，弯曲回弹很小。

D． 磨擦与间隙：磨擦越大，变形区拉应力大，回弹小。

凸、凹模之间隙小，磨擦大，校正力大，回弹小。

1. 设计模具：冲压弯曲成形的第一步是设计模具。

模具根据产品的形状和尺寸要求进行设计，通常包括冲头、模座、导向柱、顶针等部件。

模具的设计要考虑产品的材料特性、成形工艺和使用要求。

2. 材料准备：冲压弯曲成形需要使用金属材料，常见的包括钢板、铝板、铜板等。

在成形之前需要对材料进行切割、整形和表面处理，以保证成形后产品的质量和外观要求。

3. 冲裁：冲裁是冲压成形的第一步，通过模具的冲头和模座对材料进行切割，得到所需的基本形状。

4. 弯曲：在冲裁完成后，需要对材料进行弯曲成形，通过模具的顶针和模具座将材料弯曲成产品需要的形状。

5. 尾料处理：在冲压弯曲成形之后，通常会有一些尾料产生，需要对这些尾料进行处理，包括回收利用和废弃处理等。

6. 检验和调整：需要对冲压弯曲成形的产品进行检验，确保产品的质量和尺寸达到要求。

同时也需要对模具和成形工艺进行调整，以满足产品的生产要求。

1. 高效率：冲压弯曲成形是一种批量生产的工艺，可以快速地完成产品的成形，提高生产效率。

2. 精度高：冲压弯曲成形可以保证产品的尺寸和形状精度，有利于产品的装配和使用。

3. 适用范围广：冲压弯曲成形可以适用于各种金属材料，成形的产品形状也可以多样化，适用范围广泛。

4. 成本低：相比其他成形工艺，冲压弯曲成形的模具制造成本低，适合批量生产和大规模生产。

5. 自动化程度高：冲压弯曲成形可以实现自动化生产，降低劳动强度，提高生产效率和一致性。

6. 适应性强：冲压弯曲成形可以适应各种复杂的产品形状和结构要求，满足不同行业的生产需求。

通过以上内容的介绍，我们可以了解到冲压弯曲成形工艺的基本过程和特点。

这种成形工艺在工业生产中有着广泛的应用，能够满足各种产品的生产需求，并且具有高效率、高精度、低成本和高自动化程度的特点。

随着科技的不断发展，冲压弯曲成形工艺将会在未来的生产中发挥越来越重要的作用。

冲压弯曲成形是金属加工中常用的一种技术，在各行业都有着广泛的应用。

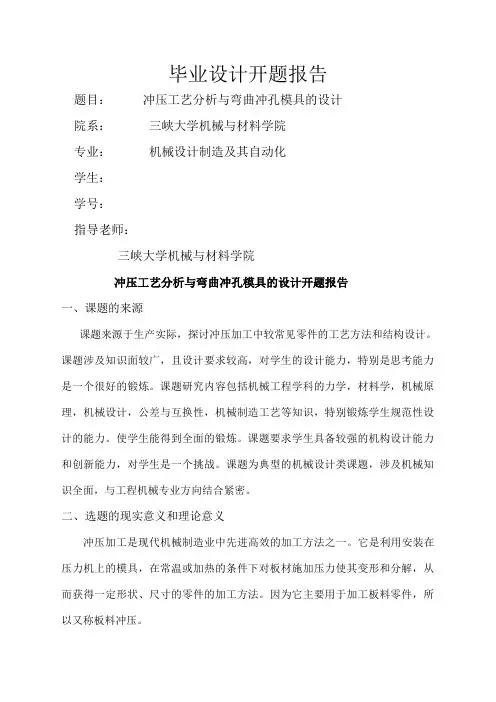

毕业设计开题报告题目：冲压工艺分析与弯曲冲孔模具的设计院系：三峡大学机械与材料学院专业：机械设计制造及其自动化学生：学号：指导老师：三峡大学机械与材料学院冲压工艺分析与弯曲冲孔模具的设计开题报告一、课题的来源课题来源于生产实际，探讨冲压加工中较常见零件的工艺方法和结构设计。

课题涉及知识面较广，且设计要求较高，对学生的设计能力，特别是思考能力是一个很好的锻炼。

课题研究内容包括机械工程学科的力学，材料学，机械原理，机械设计，公差与互换性，机械制造工艺等知识，特别锻炼学生规范性设计的能力。

使学生能得到全面的锻炼。

课题要求学生具备较强的机构设计能力和创新能力，对学生是一个挑战。

课题为典型的机械设计类课题，涉及机械知识全面，与工程机械专业方向结合紧密。

二、选题的现实意义和理论意义冲压加工是现代机械制造业中先进高效的加工方法之一。

它是利用安装在压力机上的模具，在常温或加热的条件下对板材施加压力使其变形和分解，从而获得一定形状、尺寸的零件的加工方法。

因为它主要用于加工板料零件，所以又称板料冲压。

冲压加工的特点如下：（1）. 借助压力机的压力，利用模具能获得壁薄、质量轻、刚性好、形状复杂的零件，这些零件用其他的方法难以加工甚至无法加工；（2）. 冲压加工的零件精度高、尺寸稳定，具有良好的互换性；（3）.冲压加工是少、无切削加工的一种，部分零件冲压直接成形，大部分无需任何再加工，材料利用率高，达85%以上；（5.）操作简单，便于组织生产和管理。

冲压加工的缺点是模具制造的周期长，制造成本高，不适于单件小批量生产；其次，冲压加工多用机械压力机，由于滑块往复运动快，大量手工操作，劳动强度较大，易发生事故，安全生产与管理要求高，须采用必要的安全技术措施来保证。

冲压加工的应用十分广泛，不仅可以加工金属材料，而且可以加工非金属材料。

在现代制造业，比如汽车、拖拉机、农业机械、电机、电器、仪表、化工容器、玩具以及日常生活用品的生产方面，都占有十分重要的地位。

弯曲模具课程设计一、课程目标知识目标：1. 学生能理解并掌握弯曲模具的基本概念，包括模具的结构、分类及工作原理。

2. 学生能够掌握并运用相关公式计算弯曲力、模具受力及模具尺寸。

3. 学生能够了解并描述弯曲模具在工程实际中的应用及重要性。

技能目标：1. 学生能够运用CAD软件进行弯曲模具的设计，并绘制出相应的工程图。

2. 学生能够通过实际操作，掌握弯曲模具的使用方法和注意事项，提高动手实践能力。

3. 学生能够通过小组合作，解决实际工程中弯曲模具的设计和制造问题。

情感态度价值观目标：1. 学生能够培养对模具设计和制造的兴趣，增强对工程技术的热爱。

2. 学生在团队合作中，学会相互尊重、沟通与协作，培养团队精神。

3. 学生能够认识到模具在工业生产中的重要性，增强对我国制造业的自豪感和责任感。

分析课程性质、学生特点和教学要求，本课程目标旨在使学生通过学习弯曲模具相关知识，掌握模具设计的基本技能，培养解决实际工程问题的能力，同时提高学生的情感态度价值观，为我国制造业的发展奠定基础。

通过具体的学习成果分解，后续教学设计和评估将更有针对性和实效性。

二、教学内容1. 弯曲模具基本概念：包括模具的定义、结构、分类及工作原理，对应教材第一章内容。

- 模具的结构与分类- 模具工作原理及力学分析2. 弯曲模具设计计算：涉及弯曲力、模具受力及模具尺寸的计算，对应教材第二章内容。

- 弯曲力的计算方法- 模具受力的分析- 模具尺寸的确定3. 弯曲模具设计实践：运用CAD软件进行模具设计，对应教材第三章内容。

- CAD软件的基本操作- 弯曲模具设计流程及技巧- 工程图的绘制方法4. 弯曲模具应用与制造：介绍弯曲模具在工程实际中的应用及制造过程，对应教材第四章内容。

- 模具在工业生产中的应用案例- 模具制造工艺及注意事项- 模具的安装与调试5. 小组合作与展示：学生分组进行弯曲模具设计和制造，展示成果，对应教材第五章内容。

- 团队合作与分工- 设计与制造过程记录- 成果展示与评价根据以上教学内容，制定详细的教学大纲，明确教学内容的安排和进度，确保教学活动的科学性和系统性。

第1篇一、引言冲压工艺是一种常见的金属成形工艺，广泛应用于汽车、家电、电子、航空等行业。

冲压工艺具有生产效率高、成本低、精度高、尺寸稳定性好等优点。

模具是冲压工艺中的关键设备，其设计质量直接影响到冲压产品的质量和生产效率。

本文将对冲压工艺及模具设计进行简要介绍。

二、冲压工艺概述1. 冲压工艺原理冲压工艺是利用模具对金属板材施加压力，使其产生塑性变形，从而获得所需形状、尺寸和性能的零件。

冲压工艺的基本原理是金属的塑性变形，即金属在受到外力作用时，产生塑性变形而不破坏其连续性的过程。

2. 冲压工艺分类（1）拉深：将平板金属沿模具凹模形状变形，形成空心或实心零件的过程。

（2）成形：将平板金属沿模具凸模形状变形，形成具有一定形状的零件的过程。

（3）剪切：将平板金属沿剪切线剪切成一定形状和尺寸的零件的过程。

（4）弯曲：将平板金属沿模具凸模形状弯曲，形成具有一定角度的零件的过程。

三、模具设计概述1. 模具设计原则（1）满足产品精度和尺寸要求：模具设计应保证冲压产品具有高精度和尺寸稳定性。

（2）提高生产效率：模具设计应优化工艺流程，减少不必要的加工步骤，提高生产效率。

（3）降低生产成本：模具设计应选用合适的材料，降低模具成本。

（4）确保模具寿命：模具设计应考虑模具的耐磨性、耐腐蚀性等性能，延长模具使用寿命。

2. 模具设计步骤（1）产品分析：分析产品的形状、尺寸、材料等，确定模具设计的基本要求。

（2）工艺分析：根据产品形状和尺寸，确定冲压工艺类型，如拉深、成形、剪切、弯曲等。

（3）模具结构设计：根据工艺要求，设计模具结构，包括凸模、凹模、导向装置、压边装置等。

（4）模具零件设计：根据模具结构，设计模具零件，如凸模、凹模、导向装置、压边装置等。

（5）模具加工：根据模具零件设计，进行模具加工。

（6）模具调试：完成模具加工后，进行模具调试，确保模具性能符合要求。

四、冲压工艺及模具设计要点1. 冲压工艺要点（1）合理选择材料：根据产品形状、尺寸、性能要求，选择合适的金属材料。
