《电力系统分析》试题

电力系统分析测试题及答案一、单选题（共40题，每题1分，共40分）1、冲击电流主要用于检验电气设备和载流导体的（一）。

A、热稳定性B、耐压等级C、动稳定性D、载流量正确答案：C2、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为（一）。

A、依据电压等级不同，绕组的排列情况不同B、中压绕组C、低压绕组D、高压绕组正确答案：B3、对于两相短路接地，其复合序网的连接是（—）。

A、负序和正序并联在和零序串联B、正序和负序并联C、正序负序零序并联D、正序负序零序串联正确答案：C4、高压输电线路空载运行时，其首端电压比末端电压（一）。

A、相等B、高C、低D、以上情况都有可能正确答案：C5、对于两相短路，其复合序网的连接是（—）。

A、正序负序零序串联B、负序正序并联在和零序串联C、正序负序零序并联D、正序和负序并联正确答案：D6、电压稳定需要保持（）。

A、频率恒定B、无功功率平衡C、发电机组的装机容量大D、有功功率平衡正确答案：B7、供电支路首末两端电压的相量差称为（一）。

A、电压偏移B、电压损耗C、电压降落D、电压调整正确答案：C8、一般说，在我国，高压电网的电压等级是（一）。

A、1-35kV之间B、35-220kVC、IkV以下D、330-1000kV正确答案：B9、对于单相短路，其复合序网的连接是（—）。

A、负序正序并联再和零序串联B、正序负序零序串联C、正序和负序并联D、正序负序零序并联正确答案：B10、消弧线圈如果采用全补偿，可能会使系统（一）。

A、产生谐振B、保护误动C、失去稳定D、接地电流增加正确答案：A11、有功功率的单位是（一）。

A、kVB、kWC、kVAD、kVar正确答案：B12、对无功不足引起的电压水平偏低的电力系统，应采用的调压措施是(一)。

A、改变有载调压变压器变比B、减小发电机无功出力C、增加无功补偿装置D、改变无载调压变压器变比正确答案：C13、三相架空线导线换位的目的是(__)。

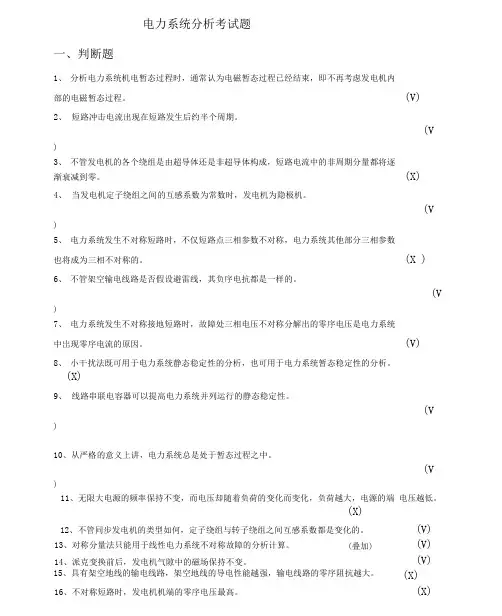

电力系统分析考试题一、判断题1、分析电力系统机电暂态过程时，通常认为电磁暂态过程已经结束，即不再考虑发电机内部的电磁暂态过程。

(V)2、短路冲击电流出现在短路发生后约半个周期。

(V )3、不管发电机的各个绕组是由超导体还是非超导体构成，短路电流中的非周期分量都将逐渐衰减到零。

(X)4、当发电机定子绕组之间的互感系数为常数时，发电机为隐极机。

(V )5、电力系统发生不对称短路时，不仅短路点三相参数不对称，电力系统其他部分三相参数也将成为三相不对称的。

(X ) 6、不管架空输电线路是否假设避雷线，其负序电抗都是一样的。

(V )7、电力系统发生不对称接地短路时，故障处三相电压不对称分解出的零序电压是电力系统中岀现零序电流的原因。

(V)8、小干扰法既可用于电力系统静态稳定性的分析，也可用于电力系统暂态稳定性的分析。

(X)9、线路串联电容器可以提高电力系统并列运行的静态稳定性。

(V )10、从严格的意义上讲，电力系统总是处于暂态过程之中。

(V )11、无限大电源的频率保持不变，而电压却随着负荷的变化而变化，负荷越大，电源的端电压越低。

(X)12、不管同步发电机的类型如何，定子绕组与转子绕组之间互感系数都是变化的。

15、具有架空地线的输电线路，架空地线的导电性能越强，输电线路的零序阻抗越大。

(V)13、对称分量法只能用于线性电力系统不对称故障的分析计算。

(叠加) (V)14、派克变换前后，发电机气隙中的磁场保持不变。

(V)(X) 16、不对称短路时，发电机机端的零序电压最高。

(X)17、 同步发电机转子的惯性时间常数JT 反映了转子惯性的大小。

18、 短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值。

19、 切除部分负荷是在电力系统静态稳定性有被破坏的危机情况下， (V)20、 变压器中性点经小电阻接地可以提高接地短路情况下电力系统并列运行的暂态稳定性（V ） 21、 对称分量法不能用于非线性电力网的不对称短路分析。

电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是（）。

A. 发电机B. 输电线路C. 变电站D. 负荷答案： B. 输电线路2. 电力系统的频率标准为（）Hz。

A. 50B. 60C. 120D. 180答案： A. 503. 电力系统中，短路故障通常发生在（）。

A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案： C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。

答案：静态；动态2. 在电力系统中，无功功率的流动主要影响系统的______。

答案：电压水平3. 电力系统的损耗主要包括______损耗和______损耗。

答案：铜损；铁损三、简答题1. 简述电力系统的基本组成及其功能。

答案：电力系统由发电站、变电站、输电线路和配电网组成。

发电站的功能是将其他形式的能量转换为电能；变电站的功能是调整电压，以适应不同电压等级的输电和用电需求；输电线路的功能是将电能从发电站输送到变电站或直接到用户；配电网的功能是将电能分配给最终用户。

2. 什么是电力系统的静态稳定和动态稳定？答案：静态稳定是指在电力系统受到小扰动后，系统能够自动恢复到初始运行状态的能力。

动态稳定则是指在系统受到较大扰动或连续扰动时，系统能够在一定时间内恢复到新的稳定状态的能力。

四、计算题1. 假设一个简单的电力系统，其中包含一个发电机、一个变电站和一个负荷。

发电机的输出功率为100MW，变电站的损耗为5%，负荷的功率需求为95MW。

请计算输电线路的损耗。

答案：首先计算变电站的损耗：100MW * 5% = 5MW。

然后计算到达负荷之前的功率：100MW - 5MW = 95MW。

由于负荷的功率需求正好是95MW，所以输电线路的损耗为0MW。

2. 如果上述系统中，输电线路的电阻为0.5欧姆，线路的电流为200A，计算输电线路的损耗。

答案：根据公式 P_loss = I^2 * R，其中 P_loss 是损耗功率，I 是电流，R 是电阻。

1．随着控制通道的增益K0的增加，控制作用增强，克服干扰的能力最大，系统的余差减小，最大偏差减小。

2．从理论上讲，干扰通道存在纯滞后，不影响系统的控制质量。

3．建立过程对象模型的方法有机理建模和系统辨识与参数估计。

4．控制系统对检测变送环节的基本要求是准确、迅速和可靠。

5. 控制阀的选择包括结构材质的选择、口径的选择、流量特性的选择和正反作用的选择。

6．防积分饱和的措施有对控制器的输出限幅、限制控制器积分部分的输出和积分切除法。

7．如果对象扰动通道增益f K增加，扰动作用增强，系统的余差增大，最大偏差增大。

8．在离心泵的控制方案中，机械效率最差的是通过旁路控制。

1.一般一个简单控制系统由（检测/变送）装置、（被控对象）、（调节）器和（执行）机构组成。

2.过程控制系统常用的参数整定方法有：（经验法）、（衰减曲线法）、（稳定边界法/临界比例度法）和（响应曲线法）。

3.在PID调节器中，调节器的Kc越大，表示调节作用（越强），Ti值越大，表示积分作用（减弱），Td值越大表示微分作用（增强）。

4.在闭环控制系统中，根据设定值的不同形式，又可分为定值控制系统，随动控制系统和程序控制系统。

1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）:A.克服调节对象的惯性滞后（时间常数T），容量滞后τc和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后（时间常数T），容量滞后τc.2.定值调节是一种能对（A ）进行补偿的调节系统。

A．测量与给定之间的偏差B．被调量的变化C．干扰量的变化D. 设定值的变化3.定值调节系统是（X）环调节，前馈系统是（X）环调节( B )。

A．开，闭B．闭，开C．开，开D．闭，闭4调节系统在纯比作用下已整定好，加入积分作用后，为保证原稳定度，此时应将比例度（A）。

A.增大B.减小C.不变D.先增大后减小5.成分、温度调节系统的调节规律，通常选用（C）。

电力系统分析考试试卷一、选择题（每题2分，共20分）1. 电力系统的基本组成包括哪些部分？A. 发电机、变压器、输电线路B. 发电机、变压器、配电设备C. 发电机、变电站、用电设备D. 发电机、变电站、输电线路2. 电力系统中，短路故障通常发生在哪些设备上？A. 发电机B. 变压器C. 输电线路D. 用电设备3. 电力系统中，下列哪种设备不参与电能的转换？A. 发电机B. 变压器C. 电动机D. 断路器4. 电力系统稳态分析主要研究的是哪些方面的性能？A. 系统稳定性B. 系统可靠性C. 系统经济性D. 系统安全性5. 电力系统中，电压等级的划分主要依据是什么？A. 电压大小B. 电流大小C. 功率大小D. 频率大小...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述电力系统的基本功能及其重要性。

2. 解释什么是电力系统的负荷预测，并说明其在电力系统规划中的作用。

3. 描述电力系统中的无功功率和有功功率的区别及其在电力系统中的作用。

三、计算题（每题15分，共30分）1. 给定一个简单的电力系统网络，包含一个发电机和两个负载，计算在不同负载条件下的节点电压和线路损耗。

（提供具体的网络参数和负载条件）2. 假设一个电力系统中发生了三相短路故障，请根据给定的系统参数，计算短路电流的大小，并分析其对系统的影响。

四、论述题（20分）1. 论述电力系统自动化技术的发展对提高电力系统运行效率和安全性的作用。

五、案例分析题（20分）1. 给出一个具体的电力系统故障案例，要求分析故障原因，影响范围，并提出相应的预防和应对措施。

试卷结束语：请注意检查答案的准确性，并合理安排答题时间。

祝各位考生考试顺利，取得优异成绩。

2002～2003学年第二学期《电力系统稳态分析》课程考试试卷A 注意：1、本试卷共3页； 2、考试时间:120分钟3、姓名、学号必须写在指定地方一、填空题（每空1分共计20分）1、电力网的接线形式根据可靠性可分为，。

2、发电机运行时受到的主要约束是，，。

3、有功功率日负荷曲线主要用于。

4、线路某负荷点的运算功率可能包括，，。

5、高斯赛德尔法计算潮流的主要缺点是。

6、频率的一次调整是由进行，频率的二次调整是由进行，频率的三次调整是指。

7、电力系统无功功率的最优分布包括，。

8、用于潮流计算的功率方程式的变量中是控制变量，是状态变量，是扰动变量。

9、系统备用容量根据备用时的状态可分为和。

二、判断题（每题2分共10分）1、电力系统的最大负荷等于该电力系统的总装机容量（）2、电力系统的有功日负荷曲线与无功日负荷曲线变化趋势相同（）3、电力线路上的电压最低点一般是无功分点（）4、牛顿—拉弗逊法计算潮流比高斯赛德尔法计算潮流快（）5、当根据调压要求计算得到的无功补偿容量大于根据最优网损微增率准则所要求的无功补偿容量时，实际的补偿容量决定于后者（）三、选择题（每题2 分计 10 分）1、电能质量包括（）A 、可靠性B 、电压C 、频率D 、波形畸变率2、调频器采用下列调整方式，可实现无差调节（ ） A 、比例调节 B 、微分调节C 、积分调节D 、比例积分调节 3、枯水季节，用于频率调整的电厂是（ ） A 、原子能电厂 B 、高温高压火电厂 C 、可调节水电厂 D 、热电厂4、电力系统常用的调压手段是（ ）A 、发电机调压B 、改变变压器变比调压C 、串联电感调压D 、串联电容器调压5、牛顿—拉弗逊法计算中的雅可比矩阵与节点导纳矩阵相比（ ）A 、有相同的稀疏结构B 、都是对称矩阵C 、都是常数矩阵D 、阶数相同四、简答题（每题5分，共20分）1. 在电力系统潮流计算中,应用节点导纳矩阵比应用回路阻抗矩阵有什么优点?至少说出3点。

复习学习材料试题与参考答案《电力系统分析》(高起专) 一、单选题1.变压器电抗计算式：应取的单位是（A）A.kVA和kV；B.kW和kV；C.MW和kV；D.MVA和kV2.同步调相机可以向系统中（D）A.发出感性无功B.吸收感性无功C.只能发出感性无功D.既可发出也可吸收感性无功3.系统振荡时，应迅速减小原动机功率，并且要（B）。

A.减小励磁电流；B.增大励磁电流；C.保持励磁电流不变；D.断开励磁电流4.频率的一次调整是（A）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的5.凸极同步发电机a、b、c坐标下的磁链方程中，电感系数为常数的有（C）。

A.定子各相绕组自感系数B.定子各相绕组互感系数C.转子各绕组互感系数6.既可以提高系统静态稳定性，又可以提高系统暂态稳定性的措施是（D）A.快速切除故障B.重合闸C.增大原动机功率PTD.增大发电机励磁7.采用分裂导线的目的是(A )A.减小电抗B.增大电抗C.减小电纳D.增大电阻8.自动调节励磁装置可以（A），因而可以提高系统的稳定性A.提高发电机电势B.稳定发电机电势C.降低发电机电势D.减少原动机功率PT9.若变压器绕组接法形式为,则在零序等值电路中,变压器的原边相当于(A )。

A.断路B.短路C.通路10.可通过（C）减小输电线路有功损耗A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻11.当其发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有（A）。

A.直流分量B.倍频分量C.直流分量和倍频分12.额定电压等级为110kV系统的平均额定电压是（B）A.112kVB.115kVC.142kVD.121kV13.频率的一次调整是( A)A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的14.隐极同步发电机，机端发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有（C）A.直流分量B.倍频分量C.直流分量和倍频分量D.零序分量15.电力系统中用户用电设备消耗功率总和称为(B)A.发电负荷B.用电负荷C.供电负荷D.备用负荷16.同步调相机可以向系统中（D）A.发出感性无功B.吸收感性无功C.只能发出感性无功D.既可发出也可吸收感性无功17.消弧线圈采用全补偿，当系统发生单相接地时，可能会使系统（A）A.产生谐振B.失去稳定C.保护误动D.接地电流增加18.可通过（C）减小输电线路有功损耗A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻19.下列选项中，（C）属于与频率无关的负荷。

自测题(一）—电力系统的基本知识一、单项选择题(下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2。

5分，共50分）1、对电力系统的基本要求是（）.A、保证对用户的供电可靠性和电能质量,提高电力系统运行的经济性,减少对环境的不良影响;B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D、保证对用户的供电可靠性。

2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。

A、一级负荷；B、二级负荷；C、三级负荷;D、特级负荷.3、对于供电可靠性，下述说法中正确的是( ）。

A、所有负荷都应当做到在任何情况下不中断供电；B、一级和二级负荷应当在任何情况下不中断供电；C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（）.A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为( ）。

A、配电线路;B、直配线路；C、输电线路;D、输配电线路。

6、关于变压器,下述说法中错误的是（）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换;C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D、变压器的副边绕组额定电压一般应为用电设备额定电压的1。

1倍.7、衡量电力系统运行经济性的主要指标是（）。

A、燃料消耗率、厂用电率、网损率;B、燃料消耗率、建设投资、网损率;C、网损率、建设投资、电压畸变率;D、网损率、占地面积、建设投资。

8、关于联合电力系统，下述说法中错误的是（ )。

《电力系统分析》模拟测试一一、选择题(25分)1．采用分裂导线的目的是（）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．简单系统静态稳定判据为（）A.δd/dP E<0dP E>0 B.δd/C.δd/dP E=0 D.都不对3．频率的一次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的4．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求5．中性点不接地系统发生单相接地短路时，非故障相电压升高至（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压6.顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低7.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法8.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)9.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地10.电力系统的综合供电负荷加上厂用电之和，称为（）A.发电负荷B.供电负荷C.用电负荷D.工业负荷11.系统发生两相接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路12.系统发生单接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路13.无零序电流分量的不对称短路是（）A.三相短路B.两相短路C.单相接地短路D.两相短路接地14.在电力系统的下列接线方式中，属于有备用接线的是（）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线15.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。

作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
