《电力系统分析》模拟测试一一、选择题(25分)1．采用分裂导线的目的是（）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．简单系统静态稳定判据为（）A.δd/dPE >0 B.δd/dPE<0C.δd/dPE=0 D.都不对3．频率的一次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的4．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求5．中性点不接地系统发生单相接地短路时，非故障相电压升高至（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压6.顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低7.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法8.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)9.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地10.电力系统的综合供电负荷加上厂用电之和，称为（）A.发电负荷B.供电负荷C.用电负荷D.工业负荷11.系统发生两相接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路12.系统发生单接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路13.无零序电流分量的不对称短路是（）A.三相短路B.两相短路C.单相接地短路D.两相短路接地14.在电力系统的下列接线方式中，属于有备用接线的是（）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线15.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。

2024年电力系统分析总结____年电力系统分析总结一、总体情况在____年，电力系统在全球范围内取得了显著的发展和进步。

经过多年的努力和投资，电力系统逐渐实现了可持续发展和碳中和的目标。

特别是在可再生能源的推动下，电力系统的清洁能源比例不断增加，传统的煤炭发电逐渐减少。

二、可再生能源发展1. 太阳能发电：太阳能发电在____年继续快速增长。

随着太阳能技术的成本不断降低和效率的提高，太阳能电池板的市场需求大幅增加。

多个国家和地区已经实施了太阳能发电的政策措施，促进了市场的发展。

在____年，全球太阳能发电容量超过了1000GW，成为全球电力系统中最主要的能源之一。

2. 风能发电：风能发电在____年也取得了显著的进展。

尤其是海上风电的发展迅猛，多个国家和地区在海上建设了大型风电场。

风能发电的技术逐渐成熟，成本也在不断下降。

____年，全球风能发电容量达到了800GW，成为电力系统中的重要组成部分。

3. 水电发电：水电发电依然是可再生能源的主要形式之一。

在____年，多个国家的水电站继续运营和建设，水电发电容量稳步增长。

尽管水电发电有一定的环境影响，但在高效管理下，水电发电仍然可以为电力系统提供稳定的清洁能源。

三、电力存储技术电力存储技术在____年得到了广泛的关注和应用。

随着可再生能源的比例增加，电力系统对于储能的需求也不断增长。

各种电力存储技术被广泛研究和开发，以解决电力系统的不稳定性和间歇性。

在____年，电池技术得到了显著的改善，成本逐渐下降，电动汽车的推广也促使了电池技术的发展。

四、智能电网技术智能电网技术在____年进一步推动了电力系统的发展。

通过信息通信技术的应用，电力系统的监控和管理更加智能化和高效化。

智能电网技术可以实现对电力系统各个环节的精确监控和控制，提供电力系统的稳定性和可靠性。

五、电力系统规划和管理在____年，电力系统规划和管理的重要性得到了充分认识。

由于电力系统的复杂性和多样性，合理的规划和有效的管理对于电力系统的稳定运行至关重要。

（完整版）电力系统分析理论（刘天琪）课后思考题答案第一章1、电力系统的额定电压是如何定义的？电力系统中各元件的额定电压是如何确定的？答:电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。

电力系统各元件的额定电压：a.用电设备的额定电压应与电网的额定电压相同。

b.发电机的额定电压比所连接线路的额定电压高5%，用于补偿线路上的电压损失。

c.变压器的一次绕组额定电压等于电网额定电压，二次绕组的额定电压一般比同级电网的额定电压高10%。

2、电力线路的额定电压与输电能力有何关系？答：相同的电力线路，额定电压越高，输电能力就越大。

在输送功率一定的情况下，输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。

3、什么是最大负荷利用小时数？答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。

第二章1、分裂导线的作用是什么？分裂导线为多少合适？为啥？答：在输电线路中，分裂导线输电线路的等值电感和等值电抗都比单导线线路小，分裂的根数越多，电抗下降也越多，但是分裂数超过4时，电抗的下降逐渐趋缓。

所以最好为4分裂。

2、什么叫变压器的空载试验和短路试验？这两个试验可以得到变压器的哪些参数？答：变压器的空载试验：将变压器低压侧加电压，高压侧开路。

此实验可以测得变压器的空载损耗和空载电流变压器的短路试验：将变压器高压侧加电压，低压侧短路，使短路绕组的电流达到额定值。

此实验可以测得变压器的短路损耗和短路电压。

3、对于升压变压器和降压变压器，如果给出的其他原始数据都相同，它们的参数相同吗？为啥？答：理论上只要两台变压器参数一致（包含给定的空载损耗，变比，短路损耗，短路电压），那么这两台变压器的性能就是一致的，也就是说可以互换使用，但是实际上不可能存在这样的变压器，我们知道出于散热和电磁耦等因数的考虑，一般高压绕组在底层（小电流），低压绕组在上层（大电流，外层便于散热）。

作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

第一章 电力系统的基础概念1-1 解:(1) 电力系统是由发电厂、输电网、配电网和电力负荷组成的，包括了发电、输电、配电和用电的全过程。

(2) 发电厂的功能是将自然界的一次能源通过发电动力装置（主要包括锅炉、汽轮机、发电机及电厂辅助生产系统等）转化成电能，是电力系统的能量来源。

110kV 及以上的电力网称输电网，主要功能是将大量的电能从发电厂远距离传输到负荷中心，并保证系统安全、稳定和经济地运行。

35kV 及以下的电力网称为配电网，主要功能是向终端用户配送满足一定电能质量要求和供电可靠性要求的电能。

电力负荷是电力系统中的能量流向和被消费的环节，电力负荷通过各种设备再转换成动力、热、光等不同形式的能量，为地区经济和人民生活服务。

1-2解：(1) 电力系统的运行有以下特点： 电能不能大量储存；过渡过程非常迅速；电能生产与国民经济各部门和人民生活关系密切。

(2) 对电力系统的基本要求有：保证供电的可靠性 保证供电的电能质量保证电力系统运行的经济性 满足节能与环保的要求1-3 解: （核心内容：P4 表1-1 P5 图1-2） (1) 发电机及各变压器高、低压绕组的额定电压： 发电机：G ： ()kV kV 5.10%5110=+⨯ 变压器：T1:()()kV kV V N T 5.10%511011=+⨯=kV kV V N T 242%)101(220)2(1=+⨯=变压器：T2:kV V N T 220)1(2=kV kV V N T 121%)101(110)2(2=+⨯=kV kV V N T 5.38%)101(35)3(2=+⨯=变压器：T3:kV V N T 35)1(3=kV kV V N T 6.6%)101(6)2(3=+⨯=若考虑到3-10Kv 电压等级线路不会太长，T3也可以写为：kV V N T 35)1(3=()()kV kV V N T 3.6%51623=+⨯=标号注意：1、单位 2、下脚标写法 (2) 低压侧的额定电压高压侧的额定电压变压器的额定变比=：T1：5.10242)1(1)2(11==N T N T N V V K T2：121220)2(2)1(2)21(2==-N T N T N T V V K 5.38220)3(2)1(2)31(2==-N T N T N T V V K 2(2)2(23)2(3)12138.5T N T N T N V K V -==变压器的额定变比可记为：5.38/121/220T3：6.635)2(3)1(33==N T N T N V V K 或 3(1)33(2)356.3T N N T N V K V ==变比注意：1、顺序为 高/中/低 2、不必计算结果 (3) 1T 变压器运行于%5+抽头时：T1(2))1T1(1)V 242(15%)254V 10.510.5T K ⨯+=== 2T 变压器运行于主抽头，变压器的实际变比等于额定变比，即5.381212203T 变压器运行于%5.2-抽头：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.6 6.6T K ⨯-===或：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.3 6.3T K ⨯-===1-4 解：（核心内容：P4 表1-1 P5 图1-2）(1) 发电机、电动机及变压器高、中、低压绕组的额定电压：发电机G ：13.8kv注意：特殊发电机电压：13.8、15.75、18Kv 不用提高5%，直接为13.8、15.75、18Kv 。

（完整版）电⼒系统分析基础知识点总结⼀．填空题1、输电线路的⽹络参数是指（电阻）、（电抗）、（电纳）、（电导）。

2、所谓“电压降落”是指输电线⾸端和末端电压的（相量）之差。

“电压偏移”是指输电线某点的实际电压和额定电压的（数值）的差。

3、由⽆限⼤的电源供电系统，发⽣三相短路时，其短路电流包含（强制/周期）分量和（⾃由/⾮周期）分量，短路电流的最⼤瞬时的值⼜叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ时，这个时间应为（0.01）秒左右。

4、标么值是指（有名值/实际值）和（基准值）的⽐值。

5、所谓“短路”是指（电⼒系统正常运⾏情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。

6、电⼒系统中的有功功率电源是（各类发电⼚的发电机），⽆功功率电源是（发电机），（电容器和调相机），（并联电抗器），（静⽌补偿器和静⽌调相机）。

7、电⼒系统的中性点接地⽅式有（直接接地）（不接地）（经消弧线圈接地）。

8、电⼒⽹的接线⽅式通常按供电可靠性分为（⽆备⽤）接线和（有备⽤）接线。

9、架空线是由（导线）（避雷线）（杆塔）（绝缘⼦）（⾦具）构成。

10、电⼒系统的调压措施有（改变发电机端电压）、（改变变压器变⽐）、（借并联补偿设备调压）、（改变输电线路参数）。

11、某变压器铭牌上标么电压为220±2*2.5%，他共有（5）个接头，各分接头电压分别为（220KV）（214.5KV）（209KV）（225.5KV）（231KV）。

⼆：思考题1.电⼒⽹，电⼒系统和动⼒系统的定义是什么？（p2）答: 电⼒系统：由发电机、发电⼚、输电、变电、配电以及负荷组成的系统。

电⼒⽹：由变压器、电⼒线路、等变换、输送、分配电能的设备组成的部分。

动⼒系统：电⼒系统和动⼒部分的总和。

2.电⼒系统的电⽓接线图和地理接线图有何区别？（p4-5）答：电⼒系统的地理接线图主要显⽰该系统中发电⼚、变电所的地理位置，电⼒线路的路径以及它们相互间的连接。

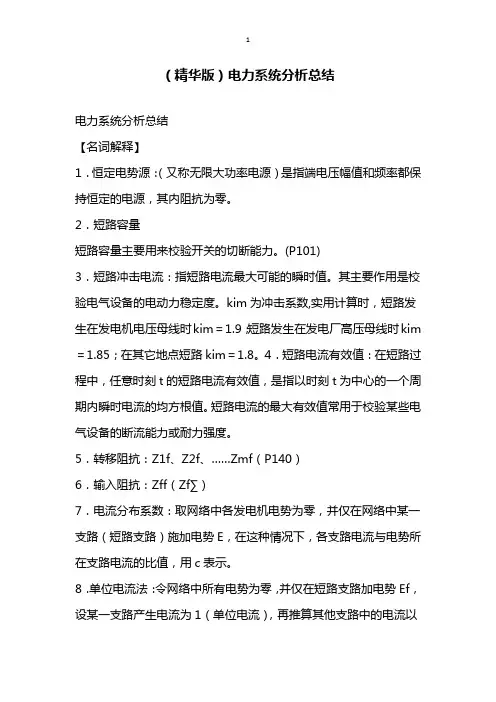

（精华版）电力系统分析总结电力系统分析总结【名词解释】1．恒定电势源：（又称无限大功率电源）是指端电压幅值和频率都保持恒定的电源，其内阻抗为零。

2．短路容量短路容量主要用来校验开关的切断能力。

(P101)3．短路冲击电流：指短路电流最大可能的瞬时值。

其主要作用是校验电气设备的电动力稳定度。

kim为冲击系数,实用计算时，短路发生在发电机电压母线时kim＝1.9；短路发生在发电厂高压母线时kim ＝1.85；在其它地点短路kim＝1.8。

4．短路电流有效值：在短路过程中，任意时刻t的短路电流有效值，是指以时刻t为中心的一个周期内瞬时电流的均方根值。

短路电流的最大有效值常用于校验某些电气设备的断流能力或耐力强度。

5．转移阻抗：Z1f、Z2f、……Zmf（P140）6．输入阻抗：Zff（Zf∑）7．电流分布系数：取网络中各发电机电势为零，并仅在网络中某一支路（短路支路）施加电势E，在这种情况下，各支路电流与电势所在支路电流的比值，用c表示。

8．单位电流法：令网络中所有电势为零，并仅在短路支路加电势Ef，设某一支路产生电流为1（单位电流），再推算其他支路中的电流以及短路应加的电势Ef。

进而求得转移阻抗。

9．序阻抗：指元件三相参数对称时，元件两端某一序的电压降与通过该元件同一序电流的比值。

10.复合序网：根据故障处各序量之间的关系，将各序网络在故障端口联接起来所构成的网络称为复合序网。

11.正序等效定则：在简单不对称短路的情况下，短路点电流的正序分量，与在(n)_短路点每一相中加入的附加电抗而发生三相短路时的电流相等。

12.横向故障：指网络的节点f处出现了相与相之间或相与零电位点之间不正常接通的情况。

（P216）13.纵向故障：指网络中的两个相邻节点f和f’（都不是零电位节点）之间出现了不正常断开或三相阻抗不相等的情况。

14.静态稳定：指电力系统在运行中受到微小绕动后，独立的恢复到它原来的运行状态的能力。

15.暂态稳定：指电力系统在正常运行时，受到一个大的扰动后，能从原来的运行状态（平衡点），不失去同步的过渡到新的稳定运行状态。

电力系统分析一、填空题1．中性点不接地系统，发生单相接地故障时，故障相电压为。

2．当计算电抗X js> 时，短路电流的周期分量保持不变。

3．输电线路的正序阻抗与负序阻抗大小。

4．电力系统中，各支路的电流分布系数的和等于。

5．电力系统中无功电源包括调相机、静止补偿器、发电机和。

6．电力系统中发电机调压一般是采用调压方式。

7．正常条件下，输电线路的电导参数认为等于。

8．采用分裂导线后，线路的自然功率比普通线路的。

9．冲击电流的计算是短路故障发生后周期的可能短路电流的最大值。

10．、有功日负荷预测的依据是曲线。

11. 电力系统静态稳定性的判据。

12. 系统f点发生a、c两相短路时的原始边界条件为。

13. Y/D-11接线的变压器，其D侧正序电流超前Y侧正序电流度14. 电力系统接线图分为和电气接线图。

15. K s表示的单位调节功率，K G表示发电机的单位调节功率16. 影响变压器零序电抗的因素有变压器的类型，中性点是否接地，以及绕组接线方式。

17. 系统发生不对称短路时，从故障点到发电机，正序电压。

18. 已知系统的基准电压U B，基准容量S B，则阻抗的基准值为。

19. 如果短路点距异步电动机端点较近时，有可能，异步电动机改作发电机运转，将向系统供出反馈电流。

20. 频率的变化取决于系统的功率的变化。

21. 电力系统运行的基本要求有供电可靠性、良好的电能质量和。

22 当负荷在两台机组间分配时，如果燃料耗量微增率相等，则所需要的总的燃料。

23. 一次调频由发电机的进行，二次调频由发电机的进行。

24. 电力网的损耗电量占供电量的百分值叫做电力网的。

25. 加速过程中发电机输出电磁功率所作的功减速过程中转子消耗的动能，系统才能保持暂态稳定。

26. 中枢点的调压方式有常调压、和顺调压。

27. 二次调频可以实现调频。

28. 发电机的额定电压比系统额定电压%。

29.以等值电源容量为基准容量的转移电抗称为。
