常见仪表故障分析报告处理及方法

仪表自动化设备常见故障问题及检修措施分析1.仪表显示异常仪表显示异常可能是由于仪表内部的元件损坏或连接线路松动造成的。

检修时可以先检查仪表外部是否有外力撞击的痕迹，检查连接线路是否正常。

如果外部没有明显影响，可以打开仪表进行内部检查，更换损坏的元件或重新连接线路。

2.仪表采集数据不准确仪表采集数据不准确可能是由于传感器损坏或校准不准确导致的。

检修时可以首先检查传感器是否正常工作，如果有损坏可以进行更换。

然后可以进行仪表校准，根据校准要求进行调节。

如果仍然不准确，可能是仪表本身内部元件损坏，需要进行维修或更换。

3.仪表通信故障仪表通信故障可能是由于通信线路断开、通信协议设置错误或仪表通信接口损坏等原因导致的。

检修时可以首先检查通信线路是否正常，修复断开的线路。

然后可以检查仪表通信设置，确保与其他设备的通信协议一致。

如果仍然无法通信，可能是仪表通信接口损坏，需要进行维修或更换。

4.仪表供电故障仪表供电故障可能是由于供电线路故障、电源损坏或供电电压不稳定导致的。

检修时可以检查供电线路是否出现断路或短路，修复线路问题。

然后可以检查电源是否正常工作，如果有损坏可以进行更换。

如果供电电压不稳定，可以加装稳压器或进行电压调节。

5.仪表软件故障仪表软件故障可能是由于程序错误、操作系统出错或存储器损坏导致的。

检修时可以首先检查软件是否有更新版本，如果有可以进行更新。

然后可以检查程序是否存在错误，进行修复。

如果操作系统出错，可以尝试重新安装或更换操作系统。

如果存储器损坏，需要进行更换。

总之，仪表自动化设备常见故障问题的检修措施主要包括外部检查、内部检查、更换元件、重新连接线路、校准调节、修复通信线路、更换通信接口、修复供电线路、更换电源、加装稳压器、进行软件更新、修复程序、重新安装操作系统、更换存储器等。

对于一些复杂的故障问题，可能需要专业的维修人员进行处理。

正确的检修措施能够及时恢复设备的正常工作，提高生产效率。

温度仪表故障分析及处理办法温度仪表故障分析及处理办法——摘自某安全微信群田园诗人整理工业上常用的温度检测仪表分为两大类：非接触式测温仪表（如：辐射式、红外线）。

接触式测温仪表（如：膨胀式、压力式、热电偶、热电阻）。

1.热电阻测温计工业热电阻的常见故障是工业热电阻断路和短路。

一般断路更常见，这是因为热电阻丝较细所致。

断路和短路是很容易判断的，可用万用表的“×1Ω”档，如测得的阻值小于R0，则可能有短路的地方；若万用表指示为无穷大，则可判定电阻体已断路。

电阻体短路一般较易处理，只要不影响电阻丝长短和粗细，找到短路处进行吹干，加强绝缘即可。

电阻体断路修理必须要改变电阻丝的长短而影响电阻值，为此以更换新的电阻体为好，若采用焊接修理，焊接后要校验合格后才能使用。

热电阻测温系统在运行中常见故障及处理方法如下表：故障现象可能原因处理方法显示仪表指示值比实际值低或示值不稳保护管内有金属屑、灰尘，接线柱间脏污及热电阻短路（积水等）除去金属屑，清扫灰尘、水滴等，找到短路点，加强绝缘等显示仪表指示无穷大工业热电阻或引出线断路及接线端子松动更换电阻体，或焊接及拧紧接线端子螺丝等显示仪表指示负值显示仪表与热电阻接线有错，或热电阻有短路现象改正接线，或找出短路处，加强绝缘阻值与温度关系有变化热电阻丝材料受腐蚀变质更换电阻体（热电阻）2.热电偶测温计正确使用热电偶不但可以准确得到温度的数值，保证产品合格，而且还可节省热电偶的材料消耗，既节省资金又能保证产品质量。

除了补偿导线接反，用错及接线松动引起的常见误差外（处理方法：正确使用补偿导线，紧固接线端子），安装不正确，热导率和时间滞后等误差，它们是热电偶在使用中的主要误差。

2.1.安装不当引入的误差如热电偶安装的位置及插入深度不能反映炉膛的真实温度等，换句话说，热电偶不应装在太靠近门和加热的地方，插入的深度至少应为保护管直径的8～10倍；热电偶的保护套管与壁间的间隔未填绝热物质致使炉内热溢出或冷空气侵入，因此热电偶保护管和炉壁孔之间的空隙应用耐火泥或石棉绳等绝热物质堵塞以免冷热空气对流而影响测温的准确性；热电偶冷端太靠近炉体使温度超过100℃；热电偶的安装应尽可能避开强磁场和强电场，所以不应把热电偶和动力电缆线装在同一根导管内以免引入干扰造成误差；热电偶不能安装在被测介质很少流动的区域内，当用热电偶测量管内气体温度时，必须使热电偶逆着流速方向安装，而且充分与气体接触。

现场仪表常见的30个故障分析及处理仪表出现问题，原因比较复杂，很难一下找到症结，这时要冷静沉着，分段分析，首先分析原因出在哪一单元，大致可分为三段：现场检测、中间变送、终端显示；同时还要考虑季节原因，夏天防温度过高，冬天防冻；参与调节的参数出现异常时，首先将调节器转换至手动状态，观察分析是否调节系统的原因，然后再一一检查其他因素。

无论哪类仪表出现故障，我们首先要了解该仪表所处安装位置的生产工艺状况及条件，了解该仪表本身的结构特点及性能；维修前要与工艺人员结合，分析判断出仪表故障的真正原因；同时还要了解该仪表是否伴有调节和连锁功能。

综合考虑、仔细分析，维修过程中要尽可能保持工艺稳定。

一、现场测量仪表。

一般分为温度、压力、流量、液位四大类一)温度仪表系统常见故障分析（1）温度突然增大：此故障多为热电阻（热电偶）断路、接线端子松动、（补偿）导线断、温度失灵等原因引起，这时需要了解该温度所处的位置及接线布局，用万用表的电阻（毫伏）档在不同的位置分别测量几组数据就能很快找出原因。

（2）温度突然减小：此故障多为热电偶或热电阻短路、导线短路及温度失灵引起。

要从接线口、导线拐弯处等容易出故障的薄弱点入手，一一排查。

现场温度升高，而总控指示不变，多为测量元件处有沸点较低的液体（水）所致。

（3）温度出现大幅度波动或快速震荡：此时应主要检查工艺操作情况（参与调节的检查调节系统）。

二)压力仪表系统常见故障及分析（1）压力突然变小、变大或指示曲线无变化：此时应检查变送器引压系统，检查根部阀是否堵塞、引压管是否畅通、引压管内部是否有异常介质、排污丝堵及排污阀是否泄漏等。

冬季介质冻也是常见现象。

变送器本身故障可能性很小。

（2）压力波动大：这种情况首先要与工艺人员结合，一般是由操作不当造成的。

参与调节的参数要主要检查调节系统。

三)流量仪表系统常见故障及分析（1）流量指示值最小：一般由以下原因造成：检测元件损坏（零点太低；显示有问题；线路短路或断路；正压室堵或漏；系统压力低；参与调节的参数还要检查调节器、调节阀及电磁阀。

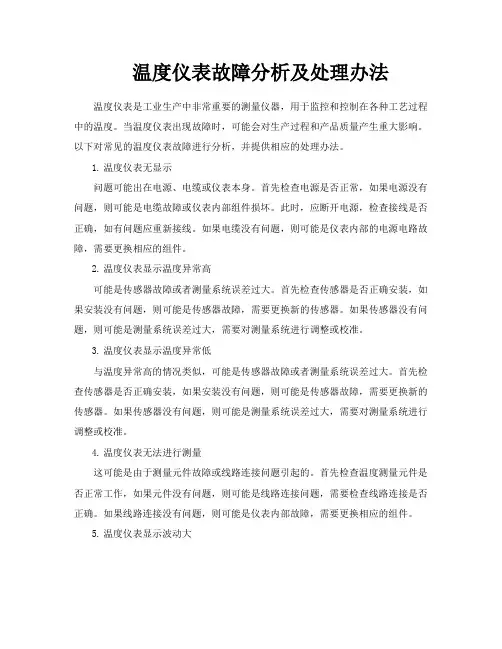

温度仪表故障分析及处理办法温度仪表是工业生产中非常重要的测量仪器，用于监控和控制在各种工艺过程中的温度。

当温度仪表出现故障时，可能会对生产过程和产品质量产生重大影响。

以下对常见的温度仪表故障进行分析，并提供相应的处理办法。

1.温度仪表无显示问题可能出在电源、电缆或仪表本身。

首先检查电源是否正常，如果电源没有问题，则可能是电缆故障或仪表内部组件损坏。

此时，应断开电源，检查接线是否正确，如有问题应重新接线。

如果电缆没有问题，则可能是仪表内部的电源电路故障，需要更换相应的组件。

2.温度仪表显示温度异常高可能是传感器故障或者测量系统误差过大。

首先检查传感器是否正确安装，如果安装没有问题，则可能是传感器故障，需要更换新的传感器。

如果传感器没有问题，则可能是测量系统误差过大，需要对测量系统进行调整或校准。

3.温度仪表显示温度异常低与温度异常高的情况类似，可能是传感器故障或者测量系统误差过大。

首先检查传感器是否正确安装，如果安装没有问题，则可能是传感器故障，需要更换新的传感器。

如果传感器没有问题，则可能是测量系统误差过大，需要对测量系统进行调整或校准。

4.温度仪表无法进行测量这可能是由于测量元件故障或线路连接问题引起的。

首先检查温度测量元件是否正常工作，如果元件没有问题，则可能是线路连接问题，需要检查线路连接是否正确。

如果线路连接没有问题，则可能是仪表内部故障，需要更换相应的组件。

5.温度仪表显示波动大这可能是由于环境干扰或测量系统误差过大引起的。

首先检查测量系统是否稳定，如果稳定的话，则可能是环境干扰太大，需要在合适的环境中进行测量。

如果测量系统不稳定，则可能是测量系统误差过大，需要对测量系统进行调整或校准。

在处理温度仪表故障时，首先需要对故障现象进行仔细的观察和描述，以便更好地找出故障原因。

其次，对于不同的故障类型，需要采取不同的处理办法。

例如，对于电源、电缆等简单的故障，可以进行修复处理；对于传感器等核心部件的故障，需要更换相应的组件；对于复杂的测量系统误差过大等问题，需要对测量系统进行调整或校准。

目录第一章自动化仪表故障综合分析1.1 工业仪表故障分析判断方法1.2 仪表故障的一般规律1.3 应用万用表分析和解决仪表故障1.4 电动、气动仪表的故障判断及维修第二章流量监测仪表故障处理2.1 电磁流量计2.2 超声波流量计2.3 涡轮流量计2.4 强力巴流量计第三章物位检测仪表故障处理3.1 雷达物位计3.2 超声波物位计3.3 液位计第四章压力检测仪表故障处理4.1 智能压力变送器或智能差压变送器4.2 压力开关4.3 压力表第五章温度检测仪表故障处理5.1 热电阻温度变送器5.2 热电偶温度变送器第六章气动薄膜调节阀故障处理6.1 气动薄膜调节阀第七章电动执行机构故障处理7.1 电动执行机构第八章电子秤故障处理8.1 电子料斗秤8.2 电子皮带秤8.3 电子转子秤8.4 电子地磅/汽车衡第九章分析仪故障处理9.1 HLA-M105C(O2 CO)在线气体分析系统9.2 SCS-900C烟气连续监测系统(烟气分析仪) 9.3 GXH-904D型气体分析系统9.4 CEMS-2000型烟气分析系统常见仪表故障分析处理及方法第一章自动化仪表故障综合分析1.1 工业仪表故障分析判断方法仪表故障分析是一线维护人员经常遇到的工作，根据多年仪表维修经验，整理了工业仪表故障分析判断的十种方法，比较原则地介绍如下：1.1.1调查法通过对故障现象和它产生发展过程的调查了解，分析判断故障原因的方法。

一般有以下几个方面：⑴故障发生前的使用情况和有无什么先兆；⑵故障发生时有无打火、冒烟、异常气味等现象；⑶供电电压变化情况；⑷过热、雷电、潮湿、碰撞等外界情况；⑸有无受到外界强电场、磁场的干扰；⑹是否有使用不当或误操作情况；⑺在正常使用中出现的故障，还是在修理更换元器件后出现的故障；⑻以前发生过哪些故障及修理情况等。

采用调查法检修故障，调查了解要深入仔细，特别对现场使用人员的反映要核实，不要急于拆开检修。

维修经验表明，使用人员的反映有许多是不正确或不完整的，通过核实可以发现许多不需要维修的问题。

现场仪表常见的30个故障及处理（温度、压力、流量、液位）仪表出现问题，原因比较复杂，很难一下找到症结，这时要冷静沉着，分段分析，首先分析原因出在那一单元，大致可分为三段：现场检测、中间变送、终端显示；同时还要考虑季节原因，夏天防温度过高，冬天防冻；参与调节的参数出现异常时，首先将调节器转换至手动状态，观察分析是否调节系统的原因，然后再一一检查其他因素。

无论哪类仪表出现故障，我们首先要了解该仪表所处安装位置的生产工艺状况及条件，了解该仪表本身的结构特点及性能；维修前要与工艺人员结合，分析判断出仪表故障的真正原因；同时还要了解该仪表是否伴有调节和连锁功能。

综合考虑、仔细分析，维修过程中要尽可能保持工艺稳定。

一、现场测量仪表。

一般分为温度、压力、流量、液位四大类一)：温度仪表系统常见故障分析（1）：温度突然增大：此故障多为热电阻（热电偶）断路、接线端子松动、（补偿）导线断、温度失灵等原因引起，这时需要了解该温度所处的位置及接线布局，用万用表的电阻（毫伏）档在不同的位置分别测量几组数据就能很快找出原因。

（2）：温度突然减小：此故障多为热电偶或热电阻短路、导线短路及温度失灵引起。

要从接线口、导线拐弯处等容易出故障的薄弱点入手，一一排查。

现场温度升高，而总控指示不变，多为测量元件处有沸点较低的液体（水）所致。

（3）：温度出现大幅度波动或快速震荡：此时应主要检查工艺操作情况（参与调节的检查调节系统）。

二)：压力仪表系统常见故障及分析（1）：压力突然变小、变大或指示曲线无变化：此时应检查变送器引压系统，检查根部阀是否堵塞、引压管是否畅通、引压管内部是否有异常介质、排污丝堵及排污阀是否泄漏等。

冬季介质冻也是常见现象。

变送器本身故障可能性很小。

（2）：压力波动大：这种情况首先要与工艺人员结合，一般是由操作不当造成的。

参与调节的参数要主要检查调节系统。

三)：流量仪表系统常见故障及分析（1）：流量指示值最小：一般由以下原因造成：检测元件损坏（零点太低。

常见的16种仪表的故障分析和解决方案一种故障，多种解决方法，举一反三，系统学习，牢牢掌握！小编今天推荐的这篇文章，重点介绍了常见的16种仪表的常见故障及分析处理方法，值得收藏！序号故障现象故障原因处理方法1无输出导压管的开关是否没有打开打开导压管开关导压管路是否有堵塞疏通导压管电源电压是否过低将电源电压调整至24V仪表输出回路是否有断线接通断点电源是否接错检查电源，正确接线内部接插件接触不良查找处理若是带表头的，表头损坏更换表头电子器件故障更换新的智能压力变送器常见故障及分析序号故障现象故障原因处理方法1输出指示表读书为零电源电极是否接反纠正接线电源电压是否为10~45VDC恢复供电电源24VDC接线座中的差压式序号故障现象故障原因处理方法1指示为零或移动很小平衡阀未全部关闭或泄露关闭平衡阀，修理或换新节流装置根部高低压阀未打开打开节流装置至差压计间阀门、管路堵塞冲洗管路，修复或换阀蒸汽导压管未完全冷凝待完全冷凝后开表节流装置和工艺管道间衬垫不严密拧紧螺栓或换垫差压计内部故障检查、修复2指示在零下高低压管路反接检查并正确连接好信号线路反接检查并正确连接好高压侧管路严重泄漏或破裂换件或换管道3指示偏低高压侧管路不严密检查、排除泄漏平衡阀不严或未关紧检查、关闭或修理高压侧管路中空气未排净排净空气差压计或二次仪表零位失调或变位检查、调整节流装置和差压计不配套，不符合设计规定按设计规定更换配套的差压计4指示偏高低压侧管路不严密检查、排除泄漏低压侧管理积存空气排净空气蒸汽等的压力低于设计值按实际密度补正差压计零位漂移检查、调整节流装置和差压计不配套，不符合设计规定按规定更换配套差压计5标尺超出标尺上限实际流量超过设计值换用合适范围的差压计低压侧管路严重泄漏排除泄漏信号线路有断线检查、修复6流量变化时指示变化迟钝连接管路及阀门有堵塞冲洗管路、疏通阀门差压计内部有故障检查排除7指示波动大流量参数本身波动太大高低压阀适当关小测压元件对参数波动较敏感适当调整阻尼作用8指示不动防冻设施失效，差压计及导压管内差压式流量计常见故障及分析序号故障现象故障原因处理方法1指示在负方向超量程回路开路，端子松动或电源断检查接线端子、电源测量管线内无被测介质检查管线有无介质，使管线充满工艺介质电极被绝。

试述工业自动化仪表常见故障分析及处理工业自动化仪表在生产过程中起着至关重要的作用，它能够监测和控制各种工艺参数，保障生产设备的正常运行。

但是在长时间的使用中，仪表也会出现各种故障，影响生产的正常进行。

对于工业自动化仪表常见的故障分析及处理是非常重要的。

一、仪表常见故障1. 传感器故障传感器是仪表的核心部件，它能够将被测量的物理量转换成为电信号，并传送给控制系统。

传感器的故障会导致测量的准确性下降或者完全无法测量。

传感器的常见故障包括：断路、短路、灵敏度下降等。

2. 信号传输故障工业自动化仪表通常需要将传感器采集到的信号传输至控制系统，如果信号传输的过程中出现故障，就会导致控制系统无法准确获取到信号。

信号传输的故障常见包括：接线不良、信号线路断路、信号干扰等。

3. 电源供应故障工业自动化仪表通常需要外部供电，如果电源供应出现故障，就会导致仪表无法正常运行。

电源供应的故障主要包括：电源线路断路、电源电压不稳定、电源过载等。

4. 控制系统故障工业自动化仪表需要与控制系统进行联动，如果控制系统出现故障，就会导致仪表无法正常工作。

控制系统的故障包括：PLC故障、控制算法错误等。

5. 机械损坏工业自动化仪表通常需要安装在工艺设备上，长时间的运行会导致仪表的机械部件出现损坏，影响仪表的正常运行。

二、故障分析及处理1. 传感器故障当传感器出现故障时，首先需要检查传感器的连接是否良好，确保传感器的供电和信号线路正常。

然后可以利用万用表进行测量，检查传感器的电阻值、信号输出值等，从而判断传感器故障的具体原因。

如果传感器故障严重，需要及时更换或修理。

2. 信号传输故障当出现信号传输故障时，首先需要检查信号线路的连接是否良好，确保信号线路没有断路或短路。

同时也需要注意是否有其他设备的信号干扰导致信号传输异常。

在实际操作中，还可以使用信号发生器对信号线路进行模拟测试，判断故障的具体位置。

4. 控制系统故障当控制系统出现故障时，首先需要检查控制系统的硬件和软件是否正常运行。

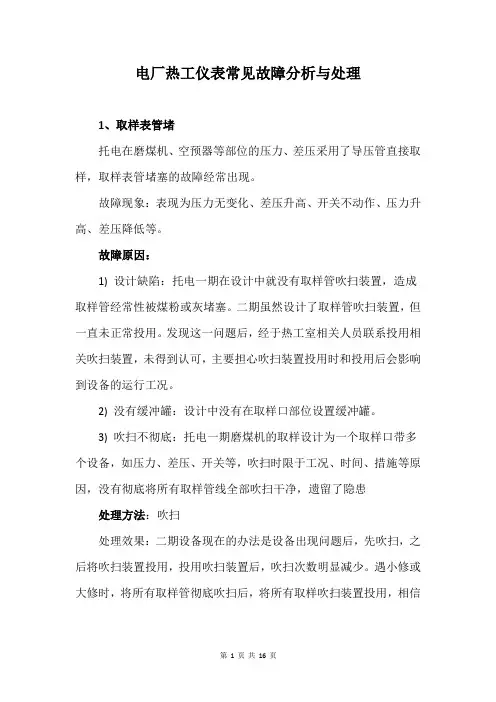

电厂热工仪表常见故障分析与处理1、取样表管堵托电在磨煤机、空预器等部位的压力、差压采用了导压管直接取样，取样表管堵塞的故障经常出现。

故障现象：表现为压力无变化、差压升高、开关不动作、压力升高、差压降低等。

故障原因：1) 设计缺陷：托电一期在设计中就没有取样管吹扫装置，造成取样管经常性被煤粉或灰堵塞。

二期虽然设计了取样管吹扫装置，但一直未正常投用。

发现这一问题后，经于热工室相关人员联系投用相关吹扫装置，未得到认可，主要担心吹扫装置投用时和投用后会影响到设备的运行工况。

2) 没有缓冲罐：设计中没有在取样口部位设置缓冲罐。

3) 吹扫不彻底：托电一期磨煤机的取样设计为一个取样口带多个设备，如压力、差压、开关等，吹扫时限于工况、时间、措施等原因，没有彻底将所有取样管线全部吹扫干净，遗留了隐患处理方法：吹扫处理效果：二期设备现在的办法是设备出现问题后，先吹扫，之后将吹扫装置投用，投用吹扫装置后，吹扫次数明显减少。

遇小修或大修时，将所有取样管彻底吹扫后，将所有取样吹扫装置投用，相信会有很大的改善。

一期限于设备的限制，现在只是出现问题立即吹扫，已经提出改造计划，希望能彻底解决这一问题。

2、温度测点波动事故现象：测点表现为无规则波动事故原因：1) 就地设备接线松动。

2) 接线盒接线松动。

处理方法：1) 查找松动处。

2) 重新紧固。

3) 螺丝无法紧固的立即更换。

处理效果：螺丝松动的原因一是安装调试时没有紧固良好，另外由于没有使用防松动垫圈，机组长期振动较大造成。

已经提计划采购防松动垫圈，逐步更换，争取最大程度减少这类事故。

3、温度测点坏点事故现象：测点指示最小或最大，成为坏点事故原因：1) 就地设备接线松动。

2) 接线盒接线松动。

3) 就地设备接线短路。

4) 接线盒接线短路。

5) 温度元件短路，元件已损坏。

6) 温度元件断路，元件已损坏。

处理方法：1) 测量温度元件阻值。

2) 检查就地接线。

3) 检查接线盒接线。

4) 更换温度元件。

16种仪表常见故障和解决办法一种故障，多种解决方法，举一反三，系统学习，牢牢掌握！小编今天推荐的这篇文章，重点介绍了常见的16种仪表的常见故障及分析处理方法，值得收藏！压力变送器常见故障及分析序号故障现象故障原因处理方法1 无输出导压管的开关是否没有打开打开导压管开关导压管路是否有堵塞疏通导压管电源电压是否过低将电源电压调整至24V 仪表输出回路是否有断线接通断点电源是否接错检查电源，正确接线内部接插件接触不良查找处理若是带表头的，表头损坏更换表头电子器件故障更换新的电路板或根据仪表使用说明查找故障2 输出过大导压管中有残存液体、气体排出导压管中的液体、气体输出导线接反、接错检查处理主、副杠杆或检测片等有卡阻处理内部接插件接触不良处理电子器件故障更换新的电路板或根据仪表使用说明查找故障压力传感器损坏更换变送器实际压力是否超过压力变送器的所选量程重新选用适当量程的压力变送器3 输出过小变送器电源是否正常如果小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤(变送器供电电压-12V)/（0.02A）Ω实际压力是否超过压力变送器的所选量程重新选用适当量程的压力变送器压力传感器是否损坏（严重的过载有时会损坏隔离膜片）需发回生产厂家进行修理4 输出不稳定导压管中有残存液体、气体排出导压管中的液体、气体被测介质的脉动影响调整阻尼消除影响供电电压过低或过高调整供电电压至24V 输出回路中有接触不良或断续短路检查处理接线松动、电源线接错检查接线电路中有多点接地检查处理保留一点接地内部接插件接触不良处理压力传感器损坏更换变送器5 压力指示不正确变送器电源是如果小于12VDC，则应检查回路中是否有大的负载，变送器负否正常载的输入阻抗应符合RL≤(变送器供电电压-12V)/（0.02A）Ω参照的压力值是否一定正确如果参照压力表的精度低，则须另换精度较高的压力表压力指示仪表的量程是否与压力变送器的量程一致压力指示仪表的量程必须与压力变送器的量程一致压力指示仪表的输入与相应的接线是否正确压力指示仪表的输入是4~20mA的，则变送器输出信号可直接接入；如果压力指示仪表的输入是1~5V的则必须在压力指示仪表的输入端并接一个精度在1‰及以上、阻值为250Ω的电阻，然后再接入变送器的输入变送器负载的输入阻抗应符合≤(变送器供电电压-12V)/（0.02A）Ω如不符合则根据其不同可采取相应措施：如升高供电电压（但必须低于36VDC）、减小负载等多点纸记录仪没有记录时输入端是否开路如果开路，则不能再带其他负载；改用其他没有记录时输入阻抗≤250Ω的记录仪相应的设备外壳是否接地设备外壳接地是否与交流电源及其他电源分开走线与交流电源及其他电源分开走线压力传感器是否损坏（严重的过载有时会损坏隔离膜片）须发回生产厂家进行修理管路内是否有沙子、杂质等堵塞管道（有杂质时会使测量精度收到影响）须清理杂质，并在压力借口前加过滤网管路的温度是否过高（压力传感器的使用温度是-25~85℃，但实际使用时最好再-加缓冲管以散热，使用前最好再缓冲管内先加些冷水，以防过热蒸汽直接冲击传感器，从而损坏传感器或降低使用寿命20~70℃以内）智能压力变送器常见故障及分析序号故障现象故障原因处理方法1 输出指示表读书为零电源电极是否接反纠正接线电源电压是否为10~45VDC 恢复供电电源24VDC接线座中的二极管是否损坏更换二极管电子线路板损坏更换电子线路板2 变送器不能通信变送器上电源电压（最小值为10.5V）恢复供电电源24VDC负载电阻（最小值为250Ω）增加电阻或更换电阻单元寻址是否正确重新寻址3 变送器读书不稳定测量压力是否稳定采取措施稳压或等待检查阻尼增加阻尼检查是否有干扰消除干扰源4 仪表读数不准仪表引压管是否畅通疏通引压管变送器设置是否正确重新设置系统设备是否完好保障系统完好仪表没校准重新校准5 有压力变化输出无反应仪表引压管是否畅通疏通引压管变送器设置是否正确检查并重新设置系统设备是否完好保障系统完好检查变送器安全跳变器重新设置传感器模块损坏更换传感器模块差压式流量计常见故障及分析序号故障现象故障原因处理方法1 指示为零或移动很小平衡阀未全部关闭或泄露关闭平衡阀，修理或换新节流装置根部高低压阀未打开打开节流装置至差压计间阀门、管路堵塞冲洗管路，修复或换阀蒸汽导压管未完全冷凝待完全冷凝后开表节流装置和工艺管道间衬垫不严密拧紧螺栓或换垫差压计内部故障检查、修复2 指示在零下高低压管路反接检查并正确连接好信号线路反接检查并正确连接好高压侧管路严重泄漏或破裂换件或换管道3 指示偏低高压侧管路不严密检查、排除泄漏平衡阀不严或未关紧检查、关闭或修理高压侧管路中空气未排净排净空气差压计或二次仪表零位失调或变位检查、调整节流装置和差压计不配套，不符合设计规定按设计规定更换配套的差压计4 指示偏高低压侧管路不严密检查、排除泄漏低压侧管理积存空气排净空气蒸汽等的压力低于设计值按实际密度补正差压计零位漂移检查、调整节流装置和差压计不配套，不符合设计规定按规定更换配套差压计5 标尺超出标尺上限实际流量超过设计值换用合适范围的差压计低压侧管路严重泄漏排除泄漏信号线路有断线检查、修复6 流量变化时指示变化迟钝连接管路及阀门有堵塞冲洗管路、疏通阀门差压计内部有故障检查排除7 指示波动大流量参数本身波动太大高低压阀适当关小测压元件对参数波动较敏感适当调整阻尼作用8 指示不动防冻设施失效，差压计及导压管内液压冻住加强防冻设施的效果高低压阀未打开打开高低压阀差压式流量计常见故障及分析序号故障现象故障原因处理方法1 指示在负方向超量程回路开路，端子松动或电源断检查接线端子、电源测量管线内无被测介质检查管线有无介质，使管线充满工艺介质电极被绝缘物盖住清洗电极2 指示出现尖峰在液体中含有高导电物质使用5s衰减或更大电极有脏污物清洗电极3 指示无规律变化电极完全被绝缘清洗电极液体流量脉动大加大阻尼电极泄漏液体，检测器受潮使电极和地之间绝缘变低拆卸清洗电极，并使电极干燥转子流量计常见故障及分析序号故障现象故障原因及处理方法1 指针抖动①轻微指针抖动：通常由于介质波动引起。

常见液位仪表故障分析及处理一、水处理除碳塔浮筒液位计故障1、故障现象：除碳塔液位突然指示下降，当仪表液位指示为60%时，工艺玻璃板液位计指示80%，此表在自动状态下运行，由于液位指示降低，致使调节阀不断关小，造成系统实际液位不断增高2、故障分析：(1)随着调节阀的调整，液位的变化线性良好，说明调节阀正常。

(2)检查工艺玻璃板液位计，变化和实际液位相符，说明工艺系统比较平稳。

(3)检查仪表测量板上的电器元件，有无损坏。

(心)检查浮筒连接件、内浮筒状况。

3、故障处理：(1)检查测量板上的电器元件，无明显烧毁、破损。

(2)用水校验，发现每灌水校验一次零点和量程的变化都非常大，确定内浮筒有问题，抽出内浮筒检查，内浮筒多处腐蚀漏，进水。

(3)更换内浮简，重新校验正常。

二、焦化封油罐浮筒液位计失灵故障1、故障现象：浮筒液位计在封油罐液位正常调节时.该表始终指示83%不变，由于该表的液位是带调节功能的，它的错误指示造成调节阀的调节失灵，从而给生产造成极大波动。

2、故障分析：(1)浮筒液位计变送器正常运行时，浮筒介质为蜡油，蜡油处于液态时温度为90℃—100℃，而出现自凝现象为50℃左右。

因此该浮筒变送器常年带有伴热。

如果伴热失灵，温度下降，浮筒内的蜡油就会出现自凝现象卡住浮简，这时即使实际液位发生，浮筒液位计也无法测量出液位的变化，输出值不变化。

(2)到现场对浮简液位变送器进行检食：关闭一次阀，打开放空阀。

采取凝液回收措施放不出介质，怀疑有污物将防空阀堵死。

后将防空阀拆除，发现工艺介质冷凝在筒内无法放出。

这时检查伴热，进气管温度很高约100℃，但回水管温度为30℃左右(当时现场温度为10℃左右)，这时可以确定由于伴热不畅而引起工艺介质冷凝导致只是失灵。

(3)检查该表伴热系统，由于该表进气管很热，回水管温度低，怀疑疏水器堵塞，拆开检查后无问题。

重新投伴热，回水管不热，问题未解决。

回想，冬季此伴热进气管多次发生渗漏，处理后未发生此现象。

常见的仪表故障及判断处理一、自动化仪表系统故障的判断思路由于生产操作管道化、流程化、全封闭等特点,特别是现在的化工企业自动化水平很高,工艺操作与检测仪表密切相关,工艺人员通过检测仪表显示的各类工艺参数,比如反应温度、容器的压力和液位、物料流量、原料的成分等来判断工艺生产是否正常,产品的质量是否合格;仪表指示出现异常现象指示不变化,不稳定,偏高、偏低等,本身包含两种因素：一是工艺因素,仪表已经真实准确的反映出工艺异常情况;二是仪表因素,由于仪表测量系统某一环节出现故障而导致工艺参数指示与实际不符;这两种因素总是混淆在一起,很难马上判断出故障到底出现在哪里;仪表维护人员要提高仪表故障判断能力,除了对仪表工作原理、结构、性能特点熟悉外,还需熟悉测量系统中每一个环节;在分析现场仪表故障前,要比较透彻地了解相关仪表系统的生产过程、生产工艺情况及条件,了解仪表系统的设计方案、设计意图,仪表系统的结构、特点、性能及参数要求,要向现场操作工人了解生产的负荷及原料的参数变化情况,查看故障仪表的记录曲线,进行综合分析;总之,分析现场仪表故障原因时,要特别注意被测控制对象和控制阀的特性变化,这些都可能是造成现场仪表系统故障的原因;所以,我们要从现场仪表系统和工艺操作系统两个方面综合考虑、仔细分析,这才能帮助仪表维护人员拓宽思路,有助于分析和判断故障现象,及时查找原因所在,快速排除故障;二、五大测量参数仪表控制系统故障分析步骤1、流量控制仪表系统故障分析步骤过程控制系统中,流量检测和调节是较复杂的系统,流量仪表查故障时,不应仅局限于一次表、二次表、管线、三阀组等几个方面,还应从设计安装和现场工况等进行全面检查;1流量控制仪表系统指示值达到最小时,首先检查现场检测仪表,当现场检测仪表指示也最小,则检查调节阀开度,若调节阀开度为零,则常为调节阀到DCS之间故障;当现场检测仪表指示最小,调节阀开度正常,故障原因工艺方面有系统压力不够、泵堵、系统管路堵塞、冬天开车介质结晶、以及操作不当等原因造成;若是仪表方面的故障,原因有：孔板差压流量计可能是正压引压导管堵；差压变送器正压室漏；机械式流量计是齿轮卡死或过滤网堵等; 2流量控制仪表系统指示值达到最大时,则检测仪表也常常会指示最大;此时可手动遥控调节阀开大或关小,如果流量能降下来则一般为工艺操作原因造成;若流量值降不下来,则是仪表系统的原因造成,检查流量控制仪表系统的调节阀是否动作；检查仪表测量引压系统是否正常；检查仪表信号传送系统是否正常;3流量控制仪表系统指示值波动较频繁,可将控制改到手动,如果波动减小,则是仪表方面的原因或是仪表控制参数PID不合适,如果波动仍频繁,则是工艺操作方面原因造成;主要案例分析流量指示值波动大;故障现象：测量水流量的差压孔板流量计指示值波动大,且无规则;分析与判断：检查差压变送器实际差压值是否波动,不波动排除为控制系统故障,差压流量计本身问题;按前面所述的分析判断方法,可初步判断为引压管线有堵的现象或其他异常;检查引压管线时发现负压室引压管线内部有空气,以致负压管线压力波动大,导致流量波动大;处理方法：将负压室引压管线气体排尽后,波动现象消失;2.液位控制仪表系统故障分析步骤1液位控制仪表系统指示值变化到最大或最小时,可以先检查检测仪表看是否正常,如指示正常,将液位控制改为手动遥控液位,看液位变化情况;如液位可以稳定在一定的范围,则故障在液位控制系统；如稳不住液位,一般为工艺系统造成的故障,要从工艺方面查找原因;2差压式液位控制仪表指示和现场直读式指示仪表指示对不上时,首先检查现场直读式指示仪表是否正常,如指示正常,检查差压式液位仪表的负压导压管封液是否有渗漏；若有渗漏,重新灌封液,调零点；有气相压直接引到负压侧的仪表指示值变化到最小时,首先检查差压变送器负压侧集液罐液面是否上升过高,如果上升过高,应及时排液;防止负相导压管灌液最简单的方法,是将负相取压点的位置向上移动,定期检查、排液;3电浮筒液位界位的测量受介质的影响较大,如有指示偏大或偏小,首先要考虑工艺介质是否有变化,或者介质温度变化造成介质的密度变化,若指示无变化,则考虑介质结晶、结冰、粘稠等原因;4液位控制仪表系统指示值变化波动频繁时,首先要分析液面控制对象的容量大小,来分析故障的原因,容量大一般是仪表故障造成;容量小的首先要分析工艺操作情况是否有变化,如有变化很可能是工艺造成的波动频繁;如没有变化可能是仪表故障造成或仪表参数整定不当造成;主要案例分析分馏塔液位波动大时高时低,指示不稳;工艺过程：由一台液位计与控制室控制系统组成分馏塔液位调节系统;故障现象：在生产过程中,分馏塔液位指示不稳,时高时低,导致调节系统失调,影响了工艺的正常操作;分析与判断：分馏塔液位控制系统是保证分馏塔液位控制在有效范围,如果液位高于控制范围高限,将引起压缩机带液,液位低于控制范围低限,那么高压气体进入低压系统,后果将不堪设想;工艺要求该液位调节系统必须灵、准、稳,如果分馏塔液位不稳,则不能达到系统正常控制的目的;根据故障判断思路进行检查,首先把调节系统打在手动位置进行手动调节,看液位是否能稳定下来,从而来判断到底是液位计故障,还是调节器或调节阀故障;通过手动调节,液位逐渐稳定,没有再出现波动;这说明液位计及调节阀没有问题,液位出现波动是由于调节系统的PID 参数设置不当所引起的;处理方法：把调节系统打在手动位置进行调节,待工艺状况及液位指示稳定后,对调节系统的PID 参数重新整定,然后,把调节系统恢复到自动控制,通过观察记录曲线看PID 参数的设置是否合理;通过对调节系统PID 参数的整定,该问题得到解决;3、温度控制仪表系统故障分析步骤温度控制仪表系统故障时,首先要注意两点：该系统仪表多采用电动仪表测量、指示、控制；该系统仪表的测量往往滞后较大;而最主要的特点是滞后较大,因此非正常的快速波动,反映了温度控制仪表系统的故障；另一方面,若长时间温度保持不变,也可能有故障存在;1温度仪表系统的指示值突然变到最大或最小,一般为仪表系统故障;因为温度仪表系统测量滞后较大,不会发生突然变化;此时的故障原因多是热电偶、热电阻、补偿导线断线、短路或变送器失灵造成;2温度控制仪表系统指示出现快速振荡现象,多为控制参数PID 调整不当造成;也可能为线路原因,如在信号传送过程中受到外界干扰;3温度控制仪表系统指示出现大幅缓慢的波动,很可能是由于工艺操作变化引起的,如当时工艺操作没有变化,则很可能是仪表控制系统本身的故障;此时可将调节器由自动切换到手动控制,若波动大大减小,则为调节器故障所致;如故障依旧,应从工艺上查找原因;4温度控制系统本身的故障分析步骤：检查调节阀输入信号是否变化,输入信号不变化,调节阀动作,调节阀膜头膜片漏了；检查调节阀定位器输入信号是否变化,输入信号不变化,输出信号变化,定位器有故障;主要案例分析控制室温度指示比现场温度指示低;工艺过程：温度指示调节系统,采用热电偶作为测温元件,除热电偶外,在装置上采用双金属温度计就地显示;故障现象：控制室温度指示和现场就地温度指示不符,控制室温度指示比现场温度指示低50 ℃;分析与判断：双金属温度计比较简单、直观,首先从控制室温度指示入手;在现场热电偶端子处测量热电势,对照相应温度,确定偏低,说明不是调节器指示系统有故障,问题出在热电偶测温元件上;抽出热电偶检查,发现在热电偶保护套管内有积水;积水造成下端短路,一则热电势减小,二则热电偶测量温度是点温,即热电偶测温点的温度,由于有积水,积水部分短路,造成热电偶测量点变动,引起测量温度变化;处理方法：就是将保护套管内的水分充分擦干或用仪表空气吹干,热电偶在烘干后再安装;重新安装后,要注意热电偶接线盒的密封和补偿导线的接线要求,防止雨水再次进入保护套管内;4、压力控制仪表系统故障分析步骤1压力控制系统仪表指示出现死线,工艺操作变化了压力指示还是不变化,一般故障出现在压力测量系统中,首先检查测量引压导管系统是否有堵的现象;不堵,则考虑DCS侧故障;2压力控制仪表系统指示值出现快速振荡波动时,首先检查工艺操作有无变化,这种波动多半是工艺操作或调节器PID 参数整定不当造成;主要案例分析控制室压力指示波动大,实际工艺压力稳定;故障现象：控制室所显示的压力指示曲线波动大,且无规则,工艺人员反映的实际压力稳定;分析与判断：使用万用表的直流电流档,串联测量变送器输的电流值;该变送器正常输出电流范围为：4~20 mA;测量值稳定为 mA,根据测量的电流值换算的压力值与工艺的测量值一致;判断故障为DCS 系统侧出现故障;处理方法：DCS 系统更换安全栅、输入模块,或更换该测量点的输入通道;5、成分分析控制仪表系统故障分析步骤在线气体成分分析仪表的故障,多数发生在样品预处理系统;因样品流量、压力、温度不稳定,或因样气中含水、尘埃、油雾等原因产生故障时有发生,现以二氧化硫分析控制仪表系统为例;1二氧化硫分析控制仪表系统指示值逐渐变小,如果不是工艺操作原因,一般故障出现在分析系统本身,首先检查现场分析单元是否有样气流量,如果没有样气流量,或是样气流量过小,则可能是采样针型调节阀或干燥过滤器堵塞,此时需要疏通样气管路或是更换干燥过滤器的棉花;2二氧化硫分析控制仪表系统指示值逐渐变大,最后指向满刻度方向卡死的现象,一般故障出现在分析系统本身,这是因为样气中带来的粉尘与水蒸汽含量过高,分析单元的干燥过滤器不能达到很好的过滤与干燥效果,样气中的粉尘与水蒸汽不可避免将进入热导池中,从而污染了热导池与桥臂,导致误差越来越大,严重时将损坏测量桥臂,出现向满刻度卡死的现象;三、石油化工企业仪表自动化设备的故障预防与维护措施1、仪表设备的分级管理与预防性维护石油化工企业的仪表设备巡回检查制度,是仪表设备预防维护的一种方式,可以及时发现仪表设备运行中出现的问题或异常,把设备故障消灭在萌芽状态,防微杜渐;但随着企业规模扩大,仪表设备台件数的不断增加,从几万台件增加到十几万台件,而仪表维护人员又不断减少,在这种情况下,设备管理模式必须要不断创新,以适应企业发展需要;结合日常设备巡检制度,实行仪表设备分级管理可以突出重点,加强关键仪表管理;以石油化工公司为例,仪表维护实行二级维护,一级维护在班组,全员维护,设备按区域承包到人,由班长监督指导;重要设备在一级维护基础上实行二级维护,每周一次,由区域主管工程师负责,检查重要设备运行状况,监督一级维护的维护质量,并进行可预见性维护及故障处理;对重大关键设备再实行每月一次的特别护理,由公司主管部门负责;实行分级维护之后,由于各级维护人员的职责明确,分工清晰,突出重点及关键设备;医生加护士的管理模式是仪表设备分级管理的体现,也是仪表设备预防性维护的另一种方式;设备管理工程师就是医生,负责制订维护方案、故障处理方案、检修方案等,如制订仪表维护保养计划、仪表周检计划、仪表校验计划、仪表备品配件计划、仪表检修计划等,而护士就是具体维护人员,按医生制订计划或方案去实行,负责向医生及时反馈信息,工作目标明确,有的放矢;这种管理模式的目的不仅职责明确,而且管理工程师可以指导、监督维护人员具体工作;2、仪表设备的生命周期和预防性维护同一台仪表设备因使用环境不同,其使用寿命肯定也不相同,环境是指仪表与外部接触的空气环境、内部接触的介质环境以及仪表安装位置等,所以不同装置环境下使用的仪表设备不尽相同,对温度、材质、压力等级也就有不同要求;那么如何运用设备维护策略,通过科学理论,结合维护经验,对设备进行生命周期成本分析,测算设备生命周期,量化仪表设备维护管理,在仪表设备故障发生前有计划、有预见性地进行维护检修或更新,掌握主动权,就显得十分必要;石油化工企业仪表设备可分三大部分,即测量仪表、控制系统以及执行机构部分;以下从三方面探讨仪表设备的寿命管理;现场测量仪表不外乎就是温度、压力、流量、液位等参数的测量仪表,对现场仪表进行寿命管理,首先要运用统计学方法,找出多年来仪表在同一装置相同环境下发生的故障,分析产生故障的主要原因,从而相应制订预防措施;其次要区分关键仪表与非关键仪表,关键仪表一旦发生故障是要影响装置安稳长运行的,给企业带来损失,因此对关键或重要仪表设备,一定要建立仪表生命周期档案,确定各类仪表平均无故障时间MTBF,依此确定定期保养或检修计划,同时进行风险评价,甚至提前更新设备;例如联锁仪表或关键性仪表可在两个生产周期后强制换下,换下仪表检修校验后可作为应急备件或非重要仪表备件;石油化工企业控制系统均采用DCS,DCS可靠性高,故障率低,自诊断报警功能强,机柜间设置在装置周边的安全区,机房建设标准高,使用环境好,而且重要仪表控制回路又采用冗余配置,因此DCS设备生命周期较长,优于现场仪表设备;一般DCS制造商在出厂时都有明确的MTBF与使用寿命的建议,若在每个生产周期强制进行一次DCS点检或清扫保养,一般可以使用5个生产周期或10年以上;例如石油化工公司关键生产装置近40套DCS使用寿命均超过12年,这与平日严格执行仪表设备每日巡回检查制度与DCS管理制度,且每个生产周期进行一次DCS点检保养有关;生产控制的执行机构绝大部分是仪表调节阀仪表调节阀应用面广,故障率高,故障点多,调节阀内件、盘根及其附件使用寿命差异较大,对其实行寿命管理十分必要;石油化工公司对仪表调节阀实行寿命管理,在统计分析各类不同装置仪表调节阀各种故障基础上,对不同装置调节阀的部件及其附件制订不同预防性维护方案,确定相应的寿命管理办法;进一步利用排列图对调节阀故障原因进行分析,造成调节阀故障的主要原因是附件故障、控制过程故障、盘根漏与内漏,占故障总频率的%;而卡/堵、整台更换也是次要原因,占故障总频率的15%左右;也有C类故障但是数量不多,其故障类型是调节阀本体故障,应从寿命角度上进行考虑;分析故障产生原因,发现调节阀在多年实际使用中受各类因素的多种影响,并直接对调节阀的使用寿命与故障产生原因有关;如人的因素,维护保养未做到位,保养方法错误、技术数据不遵守等;阀体材料设计选择及附件质量因素;工艺各类操作条件因素,包括操作压力与压差、温度及介质变化;受到各类环境因素的影响,包括调节阀安装区域的环境温度、环境湿度,雨季的影响、冬季低温与夏天高温的影响,风源的质量影响,电源的质量影响,都直接关系到调节阀的使用寿命与故障产生的频率;对仪表设备进行预防性维护,还应该以仪表回路为基础,一个仪表回路不仅包括测量仪表、控制器、执行机构等“大设备”,它还有接线端子、保险丝、继电器、电磁阀及定位器、电缆以及回路的供电与接地等“小设备”构成,维护过程中对任何环节都不应该放过,一点有问题,整个回路就不能正常工作;因此,对这些“小设备”,特别是重要回路、关键回路中的任何设备或部件,更应该建立生命周期档案,进行生命周期成本分析,测算设备生命周期中最佳的维护策略,将设备维护与生产、设备费用联系起来,降低成本与风险;3 、仪表设备的预防性维护措施近年来,有石油化工企业设备管理推行TNPM管理,是指全面规范化生产维护,是规范化的TPM,是全员参与步步深入的,通过制订规范,执行规范,评估效果,不断完善、改进TPM;实行TNPM的主要环节:首先要走进现场,观察现实,了解现物;然后要找出规律,分析原理,提炼优化;再制订行为包括操作、维护、保养、维修等规范,给出文件化的行为准则;最后跟踪、评价,找出不足,并持续改进,再优化,形成新规范;石化公司仪表设备管理,实行TNPM管理,即规范化的TPM,做到仪表设备维护检修程序规范化,备件管理规范化,前期管理规范化,维修模式规范化,润滑管理规范化,现场管理规范化,组织结构规范化等;在规定现场仪表设备巡检维护方面,明确巡检要点,如规范化变送器、长行程执行机构、调节阀等详细巡检内容,由点到面,并做到可视化管理;仪表设备管理,注重预防为主,推行“第一次把事情做对”,规范作业行为,规范作业程序,设备故障部分来源于维护人员的不专业,作业不规范,组织有多年现场仪表维护经验的技师、班长,把多年积累下的科学、有效、成功的仪表自动化设备维护经验,以及基于风险评价的预见性的维护经验,编写到仪表维护作业指导书中去,建立仪表设备维护档案、手册;例如,编写DCS 维护作业指导书,调节阀检修维护作业指导书,液位仪表、流量仪表维护作业指导书,特殊仪表维护作业指导书等;通过一系列作业执导书来规范全体仪表维护人员作业行为,提高仪表设备的维护水平;另一方面,还根据作业维护执导书,结合仪表设备运行状况,定期编制预见性维护计划,如仪表设备的月检修计划、维护保养计划等,确保设备的长周期运行;4、利用自诊断技术实现仪表设备预防性维护随着仪表设备自诊断技术的不断完善,可以减轻仪表设备维护工作量,充分利用自诊断信息,确定维护检修或保养计划,促使仪表预防性维护工作更准确具体;例如：艾默生公司的6081-P型PH分析变送器, 主要有接线自诊断功能、被测溶液自诊断功能、传感器自诊断功能等;接线自诊断功能主要是相关接线的开路、短路诊断,被测溶液自诊断功能主要是温度、p H值超限诊断,p H 传感器响应时间的测定等;其在线自诊断功能可连续监测标定错误、高/低温报警、玻璃电极破裂、参比电极失效、ROM故障、传感器失效、CPU故障及玻璃电极与参比电极的各种警告信息等;再如：HART智能定位器通过嵌入式阀门诊断软件可以实现完整的定量阀门诊断,并建立完整的阀门数据库;可以把工厂阀门特性曲线与数据输入到客户的AMS系统中,建立在线的阀门数据库,以便与将来做的曲线与数据进行比较,获得最完整的阀门性能与健康状态信息.5、规范各环节为仪表设备的预防性维护创造条件石油化工企业仪表及自控设备设计选型,在遵循石化标准规范的同时,还应根据具体装置的生产规模、流程特点、操作要求与自动控制水平,选择技术先进、成熟可靠、功能完善、维护方便,售后服务与技术支持良好的仪表与自控设备;而且现场仪表选型还应满足工艺过程温度、压力的等级及所处场所防爆等级、防护等级的要求;设备采购部门在货比三家同时,更应该注重产品长周期运行的可靠性及维护方便性,不能只比价格;仪表设备的规范安装,不仅可确保仪表设备正常运行,而且还大大减少日后仪表设备日常维护或预防性维护工作量;例如,在石油化工企业新上装置中时常发生因设计选型不当,或没按设计标准采购,或因施工安装不当等,造成仪表设备不能按时投用,从而影响装置运行,有时即便投用,也为日后设备长周期运行留下隐患,给设备维护工作带来压力;四、结束语通过对五大测量参数仪表控制系统常见故障的判断思路及处理措施进行分析和总结,对今后怎样快速处理和判断自动化仪表常见故障提供了一种工作思路和检修方法;但由于检测与控制过程中出现的故障现象比较复杂,系统中的故障原因是多种多样的,仪表故障判断既需要很强的专业知识,更需要丰富的实践经验,因此正确判断、及时处理生产过程中出现的仪表故障,是仪表维护人员必须具备的能力,而且也最能反映出仪表维护人员的实际工作能力和业务水平,要在平时的实践中不断的学习、不断的总结经验,提高自己的工作能力和业务水平,才能在实际工作中缩短处理仪表故障的时间,有效提高自动化控制系统的质量,保证安全生产;对于石油化工企业而言在仪表自动化设备的管理时,应该将重点工作放在保养环节中,以良好的保养措施来避免故障的出现,这才是对自动仪表的最好故障措施;同时企业要针对预防性维护的方法与模式进行优化升级,提高维护效率;。

1∙温度系统：指示值突然跑最大或最小：一般为仪表原因，因为温度测量滞后较大，不可能〃突变〃。

其中以引线断路或短路，放大器失灵居多。

指示快速振荡：一般为仪表原因。

如PID参数整定不当。

记录线笔直：应怀疑是否是假指示值。

可拨动测量拉线盘，看上下行是否有力矩，如有力矩，则属正常。

如无力矩或力矩太小，则属仪表原因。

如工艺人员怀疑温度值有误差，首先，排除热电偶和补偿导线极性接反，接线盒进水、接线柱之间短路、端子锈蚀、接线端子松动，保护套管内进工艺介质、陶瓷绝缘损坏、冷端温度变化、补偿导线绝缘老化、热电偶和补偿导线不配套等因素。

了解工艺状况，物料温度是否均匀、液面过低测温元件是否暴露在气相、测温元件保护套管外是否结垢严重等。

可先将调节器切手动，对照有关示值协助判断,必要时可用标准温度计在现场同一检测位置测试核对。

2.压力系统：压力指示不正常：首先了解介质是气体、液体还是蒸气，了解简单工艺流程。

压力指示值突然降到零：指示值突然降到零，为仪表原因。

这种故障现象发生在引压管到二次表或虚拟仪表之间时，调节阀开度突变，引起压力值剧变，可手动遥控调节阀，再处理故障。

安全阀起跳：压力指示值未高于设定值，安全阀即起跳。

应对照相关仪表，如各点温度正常，则为安全阀未调好，如各点温度升高，则为压力示值低于真实压力。

压力波动：压力波动虽大，但缓慢，一般应为工艺原因，负荷、加料、回流、温度等变化以及操作不当，均会引起压力变化。

压力波动快速振荡，一般为PID参数和调节阀参数整定及仪表本身原因。

3.流量系统指示值最小：检查现场一次表，如一次正常，则为为二次表故障或虚拟仪表参数设定问题。

如一次表指示值最小，观察调节阀开度，如开度为零，则为仪表原因，一般为调节器到调节阀之间的故障。

如一次表指示值最小，但调节阀开度正常，在工艺方面，可能是系统压力不够、堵泵、无量、冬天开车管道结晶、工艺管道堵塞造成局部涡流以及操作失误等原因。

在仪表方面，如是孔板检测，有可能是正引压管堵、平衡阀内漏、变送器正压室漏。
