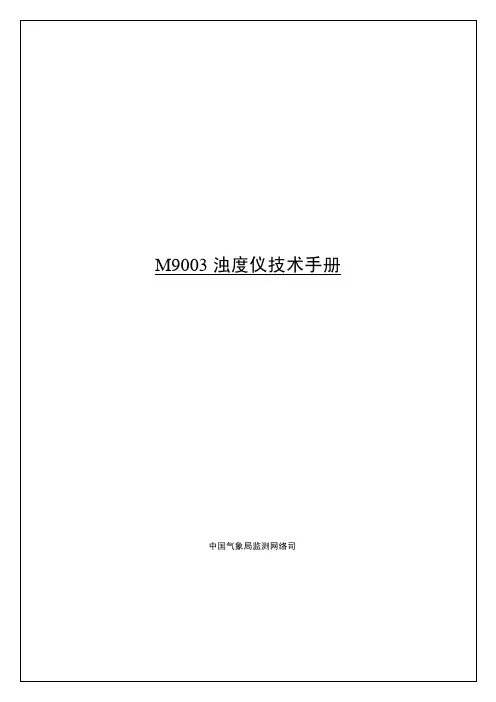

M9003浊度仪技术手册中国气象局监测网络司编写说明为了满足中国气象局沙尘暴站业务化运行的需求，同时，为观测人员了解测量原理、对仪器进行操作和维护提供指导，为研究人员开展科研工作提供参考，有关专家和有经验的业务技术人员共同编写了本材料。
本材料由中国气象科学研究院中国气象局大气成分观测与服务中心和北京市气象局共同组织编写。
目录1 概述 (1)2 系统结构及原理 (1)2.1 仪器工作原理 (1)2.1.1 散射系数 (1)2.1.2 积分测量原理 (2)2.1.3 光学测量 (3)2.1.4 校准工作曲线 (5)2.1.5 湿度对测量的影响 (7)2.2 仪器结构 (7)2.2.1 结构 (7)2.2.2 技术指标 (11)3 系统安装及操作方法 (12)3.1 仪器的安装 (12)3.1.1 室外采样进气管的周围环境 (12)3.1.2 仪器主机的安装 (14)3.1.3 样气管路 (14)3.1.4 标准气和零气管路 (15)3.1.5 电源和信号线连接 (15)3.2 开机和关机 (16)3.2.1 开机和自检 (16)3.2.2 关机 (16)3.3 仪器参数设定 (16)3.3.1 仪器参数的标准设置 (16)3.3.2 检查和修改仪器参数的操作 (16)3.4 菜单系统 (17)3.4.1 菜单系统结构 (17)3.4.2 菜单系统的按键操作 (17)3.4.3 菜单中的关键词 (20)3.4.4 系统状态 (21)3.4.5 主菜单 (22)3.4.6 读数子菜单 (22)3.4.7 5分钟平均子菜单 (22)3.4.8 报告格式子菜单 (23)3.4.9 校准子菜单 (24)3.4.10 控制子菜单 (24)3.4.11 模拟输出子菜单 (25)3.4.12 串口设置子菜单 (27)3.4.13 时钟调整菜单 (27)3.4.14 数据记录子菜单 (27)3.4.15 遥控子菜单 (28)3.4.16 西文词头子菜单 (28)3.5 每日巡视检查 (29)4 系统维护与校准 (30)4.1 系统维护 (30)4.1.1 日常维护内容和周期 (30)4.1.2 样气进气管检查 (30)4.1.3 检查、更换过滤器 (30)4.1.4 清洁光学测量腔室 (31)4.1.5 检漏 (32)4.1.6 更换电池 (33)4.2 仪器校准 (33)4.2.1 标准气体 (33)4.2.2 校准类型和启动方式 (33)4.2.3 日常校准程序和操作 (36)5 数据及格式 (39)5.1 数据获取方式 (39)5.2 原始RAW数据格式.........................................................................错误！未定义书签。
浊度仪使用方法范文浊度仪是用来测量水样浑浊程度的仪器，是水环境监测中常用的设备之一、下面将介绍浊度仪的使用方法，包括准备工作、仪器操作和数据分析。
一、准备工作1.选取适当的浊度仪：根据需要测量的样品种类和浊度范围，选择合适的浊度仪器。
2.校准浊度仪：使用标准浊度溶液（一般为硅胶溶液）对浊度仪进行校准，确保仪器的准确性。
3.准备样品：根据需要测量的水样特性选择合适的容器，并将其清洗干净，使其不会影响浊度测量结果。
二、仪器操作1.打开浊度仪：按照仪器说明书的要求，打开浊度仪电源并将其预热一段时间，以确保测量的准确性。
2.设置参数：根据被测样品的特性，设置浊度仪的相关参数，如样品测量范围、测量单位等。
3.装入样品：将准备好的水样倒入浊度仪的测量室（一般为一个透明的玻璃仓），并确保样品平整，不产生气泡和异物。
4.开始测量：根据仪器说明书的要求，点击开始或测量按钮，启动浊度仪进行测量。
仪器会发出光线束，透过样品并通过光电二极管接收到的散射光信号来计算浊度值。
5.读取结果：待测量过程结束后，浊度仪会自动计算出样品的浊度值，并显示在仪器屏幕上。
记录或保存测量结果，以备后续分析。
三、数据分析与处理1.比较测量结果：将测得的浊度值与相关标准进行比较，以判断水质的清澈程度。
通常，浊度值越高，表示水样的浑浊程度越大。
3.理论分析：浊度仪测量的是样品中的散射光信号，可以根据散射光的理论来进一步分析浊度结果。
例如，使用光学方程和散射理论，了解浊度值与样品中颗粒物质的浓度和粒径分布之间的关系。
四、仪器维护与保养1.清洁仪器：定期清洁浊度仪的仪器表面和光学系统，以防止灰尘、指纹等杂质影响测量的准确性。
2.保养仪器：根据仪器说明书的要求，定期更换仪器内部的滤光片、光源等易损件，以保证仪器的正常工作。
3.校准浊度仪：定期校准浊度仪的测量范围和准确性，以确保测量结果的准确性和可靠性。
浊度仪是一种精密的仪器，其准确性受到许多因素的影响，包括环境温湿度、光源强度、样品的性质等。
浊度仪操作规程范文一、引言浊度仪是用于测量液体中悬浮颗粒物浓度的仪器。
为了保证仪器的正常运行，提高测试准确性和操作安全性，制定本操作规程。
二、安全注意事项1.操作人员应穿戴防护眼镜、防护手套等个人防护装备。
2.禁止在测量时饮食、吸烟等不良习惯，以免误吸或误入食物。
3.严禁将浊度仪用于有毒、易燃、易爆等有害气体环境下。
4.严禁将浊度仪放置在高温、潮湿等有害环境中。
5.长时间不使用浊度仪时，应将电源关闭并断开电源线。
三、准备工作1.检查浊度仪和相关配件是否完好，如有损坏应及时更换。
2.检查电源线是否正常，插头是否接触良好。
3.检查浊度仪的标定是否有效，如无效应重新标定。
4.准备好清洁液和校正溶液。
四、浊度仪的启动1.将电源线连接到电源插座上，确保电源插头接触良好。
2.按下浊度仪上的开关按钮，待指示灯亮起后即可启动浊度仪。
3.预热时间一般为10分钟左右，在此期间不可进行操作。
五、选择测量模式浊度仪一般有多种测量模式可选择，根据实际需求选择合适的测量模式。
常用的有透射测量模式和散射测量模式，根据样品的性质和实际要求进行选择。
六、样品的制备1.样品应保持清洁，无悬浮物等杂质。
2.根据浊度仪的要求将样品放入测量池中，池内液面应保持在适当范围内。
3.根据需要选择合适的温度和搅拌速度，保证样品的均匀性和稳定性。
七、浊度测量1.将测量池置于浊度仪上方并轻轻按下测量按钮。
2.浊度仪开始测量后，显示屏上可看到测量结果。
3.测量完成后，移除测量池，并清洗干净以备下次测量使用。
4.如需进行校正或其他操作，按照浊度仪的操作说明进行。
八、浊度仪的关机1.停止浊度仪的测量操作。
2.按下浊度仪上的关机按钮，并断开电源线连接。
3.清洁浊度仪的外部表面，并将其放置在干燥、通风的地方。
九、浊度仪的维护保养1.定期检查浊度仪的仪器和配件，如有损坏或老化应及时更换。
2.定期进行校正，以保证测量的准确性。
3.清洁浊度仪的外部表面，避免其受到污染和腐蚀。
浊度仪的使用操作规定概述本文档旨在规范浊度仪的使用操作，确保其正常工作、准确测量并延长其使用寿命。
因此，用户在使用浊度仪前须仔细阅读本文档并按照规定操作浊度仪。
浊度仪的使用前准备工作1.准备一份操作手册及标准溶液。
2.确保浊度仪已正确接通电源。
3.检查传感器电极是否完好无损及是否正确连接：–传感器电极应清洁，无沉积物，外观应完整无损，如果发现电极有损坏应及时更换。
–仪器上的电极插头应连接在电极插座上，需要确保连接稳固。
4.检查浊度仪量程设置是否与样品匹配，并选择合适的测试模式，例如，自动或手动。
5.测量前进行仪器的白校准，以确保仪器测试的准确性。
浊度仪的使用操作操作步骤1.将测量电极插头与仪器插座连接。
2.打开电源开关，启动浊度仪。
3.选择需要的测量模式及范围，并进行电极校准。
4.取出测量样品，使用样品干净的棉布或纸巾轻轻擦拭样品表面，而后将样品注入到电极中心处，放置至少5秒钟使浊度仪稳定。
5.如果使用了带有小粒子的样品，需要使用样品处理过滤器将样品过滤以确保测量的准确性。
6.等待仪器稳定，读数后记录结果，应记录数据、日期、时间以及测试人员等信息。
7.如需进行下一个样品的测量，请清洗测量电极、并依照以上步骤进行测量。
测量前注意事项1.选择测量模式时应根据样品的性质选择自动或手动模式。
2.样品在加入电极中心处时，应尽量减少样品波动和气泡的生成。
3.在使用过程中，避免测量物体表面直射光线，以避免干扰测量结果。
4.测量时尽量避免仪器拿取位置移动，以免影响测量结果。
5.待每次测量结束，应该恰当的关闭仪器电源。
测量后注意事项1.测量结束后，应及时清洗测量电极。
将测量电极擦干，并在电极表面涂上清洁液体以保证其长期保存，以减少电极损坏的可能性。
2.常规对浊度仪进行外部清洁。
3.对于仪器本身故障，请及时联系专业的仪器修理工程师进行检查、维修或更换。
浊度仪的注意事项1.使用前应先阅读使用手册，确保用法正确。
2.不能使用浓度过高的溶液或沉积物较多的样品进行测试，否则会损坏传感器电极。
浊度仪（HACHsc100™1720E）操作校验技术规程1.用途说明本技术规程适用于HACH公司sc100™1720E分析系统（浊度计为1720E，控制器为sc100）。
浊度仪可供水厂、电厂、工矿企业、实验室及野外实地对水样浑浊度的测试。
2.工作原理该1720E浊度计通过把来自传感器头部总成的平行光的一束强光引导向下进入浊度计本体中的试样。
光线被试样中的悬浮颗粒散射，与入射光线中心线成90度的方向散射的光线被浸没在水中的光电池检测出来。
散射光的量正比于试样的浊度。
如果试样的浊度可忽略不计，几乎没有多少光线被散射，光电池也检测不出多少散射光线，这样浊度读数将很低。
反之，高浊度会造成很高程度的散射光线并产生一个高读数值。
试样进入该浊度计本体并流过气泡捕集器的折流网。
试样流使气泡或者紧贴折流系统的各个表面或者上升到表面并放散到大气中去。
在通过气泡捕集器后，试样进入该浊度计本体的中心柱内，上升进入测量宝并从一个溢水器上溢出进入排放口。
每秒钟取一次读数。
3.性能参数4.仪表安装和接线注意事项4.1浊度计安装浊度计本身的设计适于墙壁上装配。
5.操作5.1使用小键盘5.2控制器显示屏特点5.3重要键操作5.4仪表设置6.维护6.1维护日程表6.2清洗6.2.1控制器清洗在外壳关闭严密的情况下，用一块湿布擦洗控制器的外部。
6.2.2光电池窗口的清洗偶尔清洗光电池窗口还是需要的。
频度取决于溶解于或悬浮于试样中的各种固体的性质和浓度。
在窗口上矿物质水垢沉积物中生物的活性是一个最重要的因素，其数值随试样温度而有不同。
一般而论，在温暖温度下沉积物增长更多而在低温下则较少。
经常检查光电池窗口以确定是否需要清洗。
在进行标准校验或校正之前去除光电池窗口上的任何有机物生长物或薄膜。
使用一个棉布拖把和异丙醇或是一种柔和的清洁剂（例如Liqui-nox®）去除绝大多数的沉淀物和污物。
矿物质水垢沉积物可能需要用一个棉布拖把在其上施以一种弱酸，然后用一种清洁剂清洗。
Datalogic 固定式工业条码阅读器 Matrix N 系列 DL.CODE 调试说明2021 年 9 月 6 日Datalogic DL.CODE 调试说明目录一、软件下载 (1)二、连接设备 (1)一、控制盒接线 (1)二、读码器接线 (1)3、软件连接 (2)三、参数设置 (4)一、代码设置 (4)1.1肯定视野 (4)1.2选择条码类型 (4)1.3图像读码优化 (5)1.4代码过滤 (5)二、图像设置 (6)3、触发设置（相位设置） (6)3.1相位模式 (6)3.2“慢慢模式”的触发设置 (7)3.3其他触发方式设置···································8 4、阅读成功设置 (8)4.1代码过滤 (8)4.2多个条码输出.......................................9 五、数据格式设置.. (9)5.1输出字符格式设置 (9)5.2输出通道选择 (11)5.3图像保留设置 (11)5.4输出设置···········································12 六、保留配置 (13)四、组网设置 (13)一、接线方式 (13)二、软件设置 (15)2.1更改软件权限 (15)2.2组网设定 (15)2.3配置保留 (16)五、其他字符设定 (17)一、条码距离符添加 (17)二、添加条码坐标 (18)六、设备恢复出厂设置 (19)一、硬件恢复出厂 (19)二、软件恢复出厂 (20)一、软件下载Datalogic 固定式工业条码阅读器 Matrix 410N 系列所应用的调试软件为DL.CODE 。

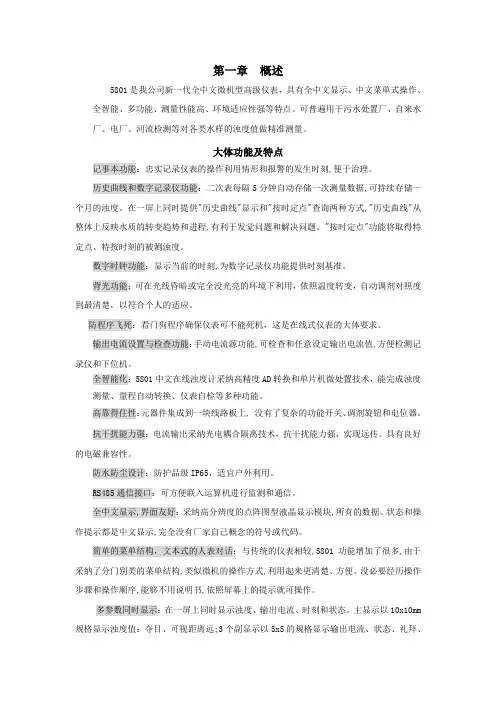

第一章概述5801是我公司新一代全中文微机型高级仪表，具有全中文显示、中文菜单式操作、全智能、多功能、测量性能高、环境适应性强等特点。
可普遍用于污水处置厂、自来水厂、电厂、河流检测等对各类水样的浊度值做精准测量。
大体功能及特点记事本功能：忠实记录仪表的操作利用情形和报警的发生时刻,便于治理。
历史曲线和数字记录仪功能：二次表每隔5分钟自动存储一次测量数据,可持续存储一个月的浊度。
在一屏上同时提供"历史曲线"显示和"按时定点"查询两种方式,"历史曲线"从整体上反映水质的转变趋势和进程,有利于发觉问题和解决问题。
"按时定点"功能将取得特定点、特按时刻的被测浊度。
数字时钟功能：显示当前的时刻,为数字记录仪功能提供时刻基准。
背光功能：可在光线昏暗或完全没光亮的环境下利用，依照温度转变，自动调剂对照度到最清楚，以符合个人的适应。
防程序飞死：看门狗程序确保仪表可不能死机，这是在线式仪表的大体要求。
输出电流设置与检查功能：手动电流源功能,可检查和任意设定输出电流值,方便检测记录仪和下位机。
全智能化：5801中文在线浊度计采纳高精度AD转换和单片机微处置技术，能完成浊度测量、量程自动转换、仪表自检等多种功能。
高靠得住性：元器件集成到一块线路板上, 没有了复杂的功能开关、调剂旋钮和电位器。
抗干扰能力强：电流输出采纳光电耦合隔离技术，抗干扰能力强，实现远传。
具有良好的电磁兼容性。
防水防尘设计：防护品级IP65，适宜户外利用。
RS485通信接口：可方便联入运算机进行监测和通信。
全中文显示,界面友好：采纳高分辨度的点阵图型液晶显示模块,所有的数据、状态和操作提示都是中文显示,完全没有厂家自己概念的符号或代码。
简单的菜单结构，文本式的人表对话：与传统的仪表相较,5801功能增加了很多,由于采纳了分门别类的菜单结构,类似微机的操作方式,利用起来更清楚、方便。
浊度仪操作规程浊度仪是一种用于测量液体中的浑浊度的仪器。
它常被广泛应用于工业生产、环境监测和科学研究中。
为了确保测量结果的准确性和仪器的长久使用，操作浊度仪时需要遵守一定的操作规程。
下面是一份浊度仪的操作规程，希望对您有所帮助。
1. 仔细阅读说明书：在操作浊度仪之前，需要仔细阅读设备的说明书，并了解设备的工作原理、技术参数和使用方法。
2. 准备工作：为了确保测量的准确性，需要做好以下准备工作：- 清洁液体样品：使用无尘纸巾或干净的棉布擦拭液体样品容器，确保容器表面干净。
- 校准浊度仪：在测量之前，需要先进行仪器的校准。
按照说明书中的方法，使用标准样品进行校准，并记录校准结果。
3. 测量操作：- 打开浊度仪：打开浊度仪的电源开关，待仪器启动完成后进行下一步操作。
- 预热浊度仪：根据设备的要求，进行预热操作。
通常需要预热一定时间才能达到工作状态。
- 调整参数：根据样品的特性，调整浊度仪的测量参数。
包括量程范围、检测时间、滤波系数等参数。
- 放入样品：将待测样品倒入清洁的容器中，并将容器放入浊度仪的样品室中。
保持容器稳定，避免晃动和震动。
- 开始测量：按下浊度仪的测量按钮，开始测量过程。
根据仪器的要求，等待测量结果的稳定。
- 记录测量结果：当测量结果稳定后，将数据记录下来。
可以按照浊度仪的要求，将数据导出到计算机或打印机中。
- 清洁容器：测量完毕后，使用无尘纸巾或干净的棉布擦拭样品容器，确保容器表面干净。
4. 维护保养：- 关闭浊度仪：在使用完浊度仪后，按下电源开关，将其关闭。
- 清洁仪器：定期清洁浊度仪的外观，使用柔软干净的布擦拭，避免使用溶剂或腐蚀性液体。
- 保持仪器干燥：保持浊度仪的工作环境干燥，避免仪器受潮或进水。
- 定期维护：按照说明书中的要求，定期对浊度仪进行维护，包括更换灯管、清洗光路等。
5. 安全注意事项：- 注意电源安全：在操作浊度仪时，应注意电源的正确接线和工作电压范围，避免触电危险。
浊度仪的使用操作规定浊度仪是一种常见的实验室分析仪器，用于测量液体中存在的悬浮颗粒或悬浮物的多少程度，从而确定液体的浊度。
在实验室中使用浊度仪时，需要遵守一定的操作规定，以确保测试结果的准确性和仪器的正常运行。
下面是一份浊度仪的使用操作规定，总计1200字以上。
一、浊度仪的基本介绍1.浊度仪的型号、品牌、功能、技术指标等基本信息应清楚记录，并附在仪器上，以便操作人员查阅。
2.浊度仪的外观、连接线、仪器接口等应检查是否有损坏或松动，并及时修复或更换。
二、仪器的准备工作1.准备所需材料，包括待测样品、标准样品、试剂、纯水等，并按照实验要求准备标准曲线。
2.检查浊度仪的光源、光电传感器、光学系统等是否干净，如有污染应及时清洁。
3.打开浊度仪的电源，确保仪器能正常启动和运行。
4.根据实验要求设置合适的浊度范围、检测波长等参数。
三、样品的处理和操作步骤1.根据实验要求，对待测样品进行预处理，如过滤、搅拌均匀等操作，保证样品的均一性。
2.取适量的样品，将其注入浊度仪的样品池中，确保样品池干净、无气泡。
3.将仪器的检测组件放置在样品池上方，并按照仪器的说明书进行固定，以保证测量的准确性。
4.打开仪器的光源，调整合适的检测波长，并调节仪器的主要操作参数，如积分时间、积分次数等。
5.点击测量开始按钮，启动浊度测量程序，并等待测量结果的稳定。
6.记录测量结果，包括测量时间、测量数值、测量范围等信息，以便后续数据分析。
四、仪器的维护和保养1.使用完毕后，将浊度仪关闭，并切断电源，清理仪器表面的污垢和灰尘。
2.检查仪器连接线、电源线等是否松动或损坏，并予以修复或更换。
3.定期对浊度仪进行性能测试和校准，以确保测量结果的准确性和可靠性。
5.在仪器长时间不使用时，应将其存放在干燥、通风的地方，避免灰尘和湿气的侵略。
6.定期更换浊度仪的灯泡和其他易损部件，以延长仪器的使用寿命。
以上是浊度仪的使用操作规定，通过严格遵守上述规定，可以保证浊度仪的正常运行和测试结果的准确性。
TC-100/500/3000操作指南非常感谢您购买浊度分析仪。
为了安全正确地使用本产品，在使用前请务必仔细阅读本操作说明书。
阅读后请妥善保管本说明书，以便维护和管理人员随时翻阅。
检测仪吊环水平悬挂附件五根电缆扎带操作指南如若元件缺失或损坏，请联系您的销售商。
为了正确使用浊度仪，请务必阅读本操作指南除了水质测量，请勿将浊度仪用于水质测量以外的用途。
将浊度仪电缆的检测器端包上电缆保护套。
用附件吊环通过链条等悬挂浊度仪(链条线等由用户自行提供)。
将吊环穿过链条的末端。
在接线过程中，请保持电源关闭，接线完成后方可接入电源。
棕色蓝色白色黑色绿色红色请使用额定电流≥1A的断路器。
如果需要延长浊度仪的电线，请使用带引线盒的屏蔽导线(CVV-S)想知道电源线的长度，请参考下表电源线的长度X[m]公称截面积电线最大长度X[m]0.2[mm2]0.3[mm2]0.5[mm2]0.75[mm2]10[m]20[m]40[m]50[m]在连接到模拟(4-20mA)信号输出端口的时候，负荷电阻应当<=300Ω(包括电线电阻)清洁设备后，模拟(4-20mA)信号输出将保留一段时间。
由于时间长度取决于浊度仪的类型，请参考下表确认。
但若在接上电源后立即清洗，模拟(4-20mA)信号输出将不保留。
类型TC-100TC-500TC-3000保留时间(秒)16060自检测输出端口的输出是晶体管输出(开路集电极)。
当连接到外部设备等时，请选择+12VDC 与自检测输出之间的值，必要时请参考如下条目。
(如果没有连接到外部设备时，应打开自检测输出端口。
)◎连接到>= 600Ω的电阻器；◎连接继电器等(建议使用额定电压12VDC 的Omron G6B 系列)。
在测量期间，校正信号输入端口应当至拨起的打开状态或接12VDC 。
必要时，调整模拟(4-20mA)信号输出接收端。
调整模拟(4-20mA)信号输出已知浓度的测量水(福尔马肼等)与模拟(4-20mA)信号输出之间可能存在差异。
一、 原理浊度是表现水中悬浮物对光线透过时所发生的阻碍程度。
水中含有泥土、粉尘、微细有机物、浮游动物和其他微生物等悬浮物和胶体物都可使水中呈现浊度。
本浊度仪采用900散射光原理。
由光源发出的平行光束通过溶液时，一部分被吸收和散射，另一部分透过溶液。
与入射光成900方向的散射光强度符合雷莱公式：s I =λ2KNV ×0I 其中：0I ——入射光强度 s I ——散射光强度N ——单位溶液微粒数 V ——微粒体积λ——入射光波长 K ——系数在入射光恒定条件下，在一定浊度范围内，散射光强度与溶液的混浊度成正比。
上式可表示为：I I s = K ′N （K ′为常数）根据这一公式，可以通过测量水样中微粒的散射光强度来测量水样的浊度。
二、 主要技术性能本浊度仪是高精度测量仪，采用四位LED 数字显示，具有自动切换量程，稳定准确，使用方便等特点。
广泛适用于食品、石油、化工、环境监测、医药卫生等部门行业。
1. 测量范围： 0～1000度。
分0～5、5～25、25～100、100～400、400～800、800-1000六个量程（度是1个Formazine 浊度单位，对于散射式仪器，即1NTU ）。
2. 精确度：≤± 2 % (满量程) 3. 重现性：≤ ± 2 % (满量程) 4. 分辨率：0.01 NTU 5. 每小时漂移：＜ 0.1 NTU 6. 外形尺寸:282mm×237mm×102mm 7. 重量:2.2kg8. 仪器在开机通电半小时后可在下列环境下连续运行： ⑴ 环境温度: 5～40℃ ⑵ 相对湿度: ≤70%⑶供电电源: AC(220±10%)V； 50Hz⑷避免强光直接照射，无显著的振动及强电磁干扰三、结构图一前面板示意图1.LED显示屏2.键盘①“↑”、“↓”：在标定或校准曲线时，按两键可更改（0-9）的数字大小。
②“←”、“→”键：在标定或校准曲线时，移动光标作用。
浊度仪使用操作规定1. 引言本文档旨在详细介绍浊度仪的使用操作规定，以帮助用户正确操作浊度仪，保证测量结果的准确性和可靠性。
浊度仪是一种用于测量液体中悬浮物浓度的仪器，主要用于环境监测、水质监测等领域。
2. 安装和准备在使用浊度仪之前，请按照以下步骤进行安装和准备：1.检查包装盒，确保所有配件齐全。
2.将浊度仪放置在水平平稳的工作台上。
3.连接电源适配器，并插入电源插座。
4.将传感器插入主机的传感器接口，并确保连接牢固。
5.打开浊度仪电源开关，等待仪器启动。
3. 校准浊度仪在使用前需要进行校准，以确保测量结果的精确性。
校准步骤如下：1.准备标准溶液，通常是一种已知浓度的浊度标准溶液。
2.打开浊度仪的菜单界面，选择校准功能。
3.将传感器置于标准溶液中，等待仪器稳定并显示测量结果。
4.根据仪器提示，输入标准溶液的浊度值或浓度值，并确认。
5.等待浊度仪进行自动校准，并确保校准成功。
4. 测量操作在进行测量操作前，请根据需要选择合适的测量模式和参数设置。
一般来说，以下步骤适用于大多数测量场景：1.打开浊度仪的菜单界面，选择测量功能。
2.根据需要选择测量模式，如连续测量模式、定时测量模式等。
3.根据实际情况设置其他参数，如测量时间间隔、采样次数等。
4.将传感器置于待测液体中，并等待仪器稳定并显示测量结果。
5.记录测量结果，并根据需要进行数据处理和分析。
5. 维护和保养为了保证浊度仪的正常运行和延长其使用寿命，请定期进行维护和保养。
以下是一些常见的维护和保养工作：1.定期清洁传感器，以保持传感器表面的洁净。
2.检查仪器和传感器是否有损坏或腐蚀，并及时修复或更换。
3.定期校准浊度仪，以确保测量结果的准确性。
4.在使用过程中，避免将浊度仪暴露在潮湿、高温或腐蚀性环境中。
5.离开使用时，及时关闭浊度仪电源开关。
6. 故障排除在使用浊度仪过程中，可能会遇到一些故障情况。
以下是一些常见故障及其排除方法：故障现象排除方法仪器无法启动检查电源适配器是否插入正确，检查电源插座是否通电。
Codel浊度仪调试总结基本信息仪表型号：DCEM-2000供货单位：北京曼德克供电电源：48VDC，线接在下排最左边。
输出信号：4-20mA远程端子地址：远程接入至除灰电子设备间左边最里边控制柜的最下面端子。
表盘内接线方式：上面是发送端，下面是接收端。
接线从左至右，依次是红蓝白黄绿黑。
键面介绍(1)Mode：模式切换(2)：上下翻和修改参数值(3)Enter：输入调试说明进入Set-Up MODE (按Mode 5次)↓按EnterSecurity（输入密码0000）↓按EnterAverage↓按Enter（测量数据的平均时间30S）Configure O/P1↓按EnterOutput（输出设置4-20mA）↓按EnterUnit（设置单位为OPACITY %）↓按EnterSet Zero(按上下箭头改变值，使输出为0mA。
通常情况下为40)↓按EnterSet Span(按上下箭头改变值，，使输出为20mA。
通常情况为3700)↓按EnterConfigure O/P2(未使用)↓按下箭头Alarm1 （未设置）↓Alarm2（未使用）↓按下箭头Parameter（修改参数）↓按EnterSecurity（修改密码，输入新密码值）↓按EnterPath length（烟道长度设置为6000mm，6m）↓按EnterDust Factor（粉尘因素，2500/设置烟道内径）↓按EnterCalibration↓按EnterSet Rx (High 高)↓按EnterSet Dr（对准度校准后，只需要调节VR1滑动电阻使值大约在13000左右）Set Dt（对准度校准后，只需要调节VR2滑动电阻使值大约在19000左右）↓按EnterCal data↓按EnterTarget（设定标定目标值，无烟时，目标值设置为0%）↓按EnterSet #Cycle （设置为30s）↓按EnterCal IN Progress↓按EnterＫcal（校准后的增益值，表会以此值来计算）↓按Enter返回显示主界面。
DLCODE中文简易操作手册
一、双击DLCODE图标，打开软件。
二、修改本地IP：192.168.3.XXX，读码器出厂默认IP:192.168.3.100。
三、双击上图读码器图标，然后点击下图新配置按钮。
四、进入参数设置第一步，设置图像质量。
五、进行第一步的第二段调试，设置需要读取的条码，并用绿色框
框住需要阅读的区域
六、进行第二步调试，设置读码器的工作模式，触发、连续等。
七、进入第二步后续调试，设置数据采集的一些参数。
八、进行第三步调试，设置数据格式，字头、字尾等
九、设置最后一步output选项，此处比旧版visiet多出一个功能，
可以自定义设置红灯及绿灯触发条件。
十、保存参数按钮
临时保存：
永久保存：
十一、DLCODE可以选择多种语言，此处的chinese是繁体中文，翻译的意思有很大偏差，仅供参考。
十二、如果需要组IDNET网络，点击此处setting.。
浊度仪的安装及调试讲义目前我公司使用的浊度仪有DURAG公司的D-R216-41，SICK公司的OMD-41及SICK公司的FW56-I三种。
这三种型号浊度仪均是从德国原装进口，用光学的方法测量烟气的不透明度的相对值，输出为4～20mA信号，对应浊度值0%～100%。
如果知道烟道直径、粉尘颗粒直径及粉尘密度，可计算出粉尘排放量（mg/m3）。
SICK公司产品我公司用的较少，因此下面主要介绍DURAG公司的D-R216浊度仪。
一、D-R216浊度仪技术参数电源电压 230V，±10%熔断器保护 0.315A,ms电源频率 50/60Hz功率消耗约30VA2、测量行程长度：测量头与反射器（法兰间） 400-6250mm*:反射器Ⅲ不适用于0-25%不透明度测量范围的仪器。
4、输出信号：0-20mA, 有效零点4mA, 最大负载400Ω。
5、光源：不用维修的特殊的卤素灯，在测量仪器中的使用时间大约为1万个运行小时。
6、防护等级：光学和电子装置集成到一个结实而稳定的铝壳中，组成一强大的组合式装置（保护等级IP 65 DIN 40050）7、重量：测量头约5kg反射器约2kg调整法兰每个1.5kg8、温度范围：允许环境温度 253-323K（-20℃—+50℃）烟气温度超过露点。
保证精度范围：±2%9、最大容许与光轴的偏差：测量范围 0-100%和0-50% ±0.5°测量范围0-25% ±0.25°10、吹扫风机装置的技术参数电源 115/230V,50/60Hz 其他电压与频率可根据需要供货。
风机功耗 0.37kW, 50Hz时0.43Kw 60Hz时背景压力为0时的空气流量大约.80/90m3/h尺寸大约350mm×550mm×500mm重量大约12kg吹扫风机供货范围包括一个长5m的净化空气软管。
二、D-R216浊度仪原理D-R 216浊度仪系工作于光透射原理。
