OSP板 化金板 化银板 喷锡板等工艺区别

一. 目前FPC板界业所用表面处理有以下几种1.OSP2.电镀锡铅3.电镀纯锡4.化学锡5.喷锡6.电镀金7. 化学金8.化学银二.他们之间的比较.1. 就价格讲: OSP<电镀锡铅<电镀纯锡<化学锡<喷锡<电镀金<化学金2. 就电镀原理解：OSP,化学锡,喷锡,化学金,四种表面处理：他们在制作过程中不需要任何导电线,就可以进行表面处理; 电镀锡铅,电镀纯锡,电镀金三种表面处理一定要有电镀线才可以进行电镀.不然形成不了回路就无法形成相应的表面处理.一般化学方式即不需要导电线的表面处理,其镀层一般较薄,镀不厚,他们一般是通过化学的置换反应方式进行的,但OSP 不一样是经过浸泡涂覆而成而一般电镀的表面处理可以根据客户不同要求进行电镀,其厚度分别如下：3 . 无铅制程:OSP,电镀纯锡,化学锡,电镀金,化学金均可以满足无铅制程,并满足欧盟提出的RoHS要求. 而电镀锡铅+喷锡不符合无铅要求,不满足欧盟提出ROHS要求而将逐渐淘汰.4 . 可焊性比较(公司内部实验所得)其实刚刚进行过表面处理后的新的铜面其焊接性最好,但因其在空气中易产生氧化,故在其表面常进行一些保护,就是我们长说的表面处理,从以上表面处理其可焊性比较如下：OSP>喷锡>电镀锡铅>化学金>电金>电镀纯锡>化学锡三. 电镀金一般情况电镀金都需要先镀镍,其作用是作为金层的底层的耐磨性,同时阻挡基体铜向金层扩散,镍层厚度一般不低于2-2.5um镍层目前分为硫酸镍与氨基磺酸镍,氨基磺酸镍内应力小较柔软,硫酸镍内应力大,在FPC行业一般不用硫酸镍.电镀金常分两种,一种是板面镀金和扦头镀金,板面镀金,其金层要求较薄镀层厚度一般为0.03um-0.1um具有良好的导电性和可焊性.扦头镀金俗称金手指镀金.镀的是硬金,这是一种含有CO,Ni,Fb,Sb等金属元素的合金镀层,合金元素的含量约为0.2%其硬度,耐磨性都高于纯金镀层,一般的镀金层要求较厚,当然金层越厚其价格越贵,另外电镀金还有一种金为软金,即是电镀纯金这种金层常用做Bonding用,电镀金是在外界电流的情况下才可以镀故需要每个Pad 均可牵线且允许牵线才可以施镀.四. 化学镍金(EN/IG –Electroless Nikel and Immersion Gold)化学镀镍是利用镍盐溶液在强还原剂次亚硫酸钠的作用下,使镍离子还原成金属镍同时次亚硫酸盐分解析出磷,因而在具有催化表面的镀件上获得Ni-P合金层,浸金是一种无须还原剂的典型置换反应,当化学镍表面进入到浸金槽液中,镍层被溶解抛出两个电子的同时其金属也随即自镍表面取得电子而沉积在镍金层上,一旦镍表面全被金层所盖满后金层的沉积反应逐渐停止,很难得到相当的厚度, 一般化金厚度为0.03-0.1um,化学镍金层中,化学镀镍是主体,化学金只是为了防止镍层纯化,一般化学镀镍层厚度为2-5um沉金层为0.03-0.1um由于无电沉积的化学镀层,镀层厚度均为一致,可以到达施镀的任何部位, 具有可焊,导电,散热功能.五.喷锡(HASL)喷锡学名为热风整平,它的功能原理是印制板浸入熔融的焊料中,再利用热风将印制板表面及孔内多余焊料去掉,剩余的焊料均为涂覆在焊盘及和孔内无阻焊膜的线路,表面焊接,及封装的焊盘上,一般是230-240℃2-3S, 此种表面处理他的缺陷是厚度不均匀,对于FPC板易造成压伤折皱,另外HASL在Pitch 小于o.5mm时无法用HASL,常易造成短路,架桥.六. OSPOSP是(organic solderability preserVatives)的英文缩为,意为有机保焊剂,是在干净的铜面形成的一种保护铜面不生锈的保护膜,但在焊接前又能被稀酸或助焊剂所迅速除去. 而令裸铜表面瞬间仍能展现良好的可焊性一般膜厚为0.35um.优点是焊盘平坦,可平稳的作SMT锡膏印刷与放置芯片,能替代HASL与化镍金.但有以下缺点:1.不耐多次焊接,OSP透明不易测量,目视难以检查.OSP Rework必须特别小心.七. 镀锡铅镀锡铅的原理是在电流的情况下在板面镀上63%锡及37%的铅,其优点是较容易的控制客户要求的镀层厚度且平整,一般情况下的厚度为4-10um,但是为了焊接的可靠度,客户也会将镀层厚度提高,但是厚度越高其在压合时易形成锡短.另锡铅焊接性能优异,因锡与铅是当前锡与任何合金组合熔点最低的一种组合.降低了焊接温度,相应的也降低了与之相配套使用的材料及电子组件的耐温要求.八. 化学锡与电镀锡目前所开发出来的化学锡与电镀锡,是应无欧盟无铅技术的要求产生的, 因铅对于人体及环境有害, 铅在人体内的积累会引起神经系统的紊乱, 对血液系统和肾产生不良影响.化学锡:一般的厚度为0.5um—1um, 化学镀纯锡可以得到精细.致密.纯锡的沉积层.优点:无铅,减少热应力对FPC产生的影响, 可多次焊接,表面平整.缺点:易氧化,应尽快用,不要储存太长时间,焊接时用无铅焊料,温度要求高,REFLOW一般要求260度.电镀纯锡:其厚度可根据客户要求镀厚优点: 无铅,可多次焊接,表面平整.缺点:焊接时用无铅焊料,焊接温度高,REFLOW温度一般要求260度.九.FPC成品表面处理工艺-储存期限储存环境: 温度: 25±5℃相对湿度: 60±5%1. 电镀镍金处理: 储存期限: 12个月(真空包装) 10个月(一般包装)2. 化学镍金处理: 储存期限: 10个月(真空包装) 6个月(一般包装)3. 电镀锡铅处理: 储存期限: 8个月(真空包装) 5个月(一般包装)4. 化学锡处理: 储存期限: 3个月(真空包装) 1个月(一般包装)5. 水性松香(OSP)处理: 储存期限: 3个月(真空包装) 1个月(一般包装)6. 电镀纯锡处理: 储存期限: 10个月(真空包装) 6个月(一般包装。

喷锡板我们厂是按PAD的面积算的，不过我做了5年PCB了，客户指定喷锡厚度的板子很少。

沉锡板大概0.8-1.2um沉金ENIG 金厚0.05um min 镍厚3um min （IPC 4552）沉银0.12um min 典型值0.2~0.3um （IPC4553)电金金厚0.8um 镍厚2.54 um min (IPC 6012)OSP 我们厂能0.2~0.5um至于极限能力，厂子和厂子的能力不一样。

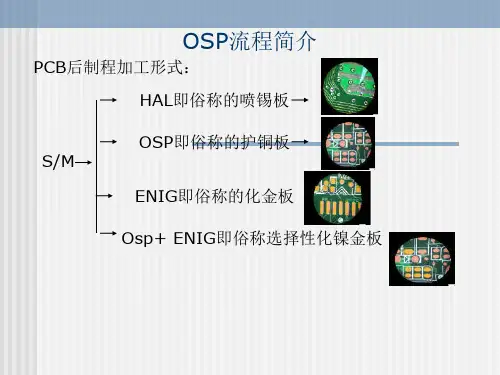

具体问题要具体分析OSP不同于其它表面处理工艺之处为：它是在铜和空气间充当阻隔层；简单地说PCB常见的表面处理有喷锡、化锡、化镍/金、化银、电镍/金、OSP等几种。

裸铜板：优点：成本低、表面平整，焊接性良好（在还没有氧化的情况下）。

缺点：容易受到酸及湿度影响，不能久放，拆封后需在2小时内用完，因为铜暴露在空气中容易氧化；无法使用于双面制程，因为经过第一次回流焊后第二面就已经氧化了。

如果有测试点，必须加印锡膏以防止氧化，否则后续将无法与探针接触良好。

喷锡板（HASL，Hot Air Solder Levelling，热风焊锡整平）：优点：可以获得较佳的Wetting效果，因为镀层本身就是锡，价钱也较低，焊接性能佳。

缺点：不适合用来焊接细间隙脚以及过小的零件，因为喷锡板的表面平整度较差。

在PCB 制程中容易产生锡珠（solder bead），对细间脚（fine pitch）零件较易造成短路。

使用于双面SMT制程时，因为第二面已经过了第一次高温回流焊，极容易发生喷锡重新熔融而产生锡珠或类似水珠受重力影响成滴落的球状锡点，造成表面更不平整进而影响焊锡问题。

化金板（ENIG，Electroless Nickel Immersion Gold，无电镀镍浸金）：优点：不易氧化，可长时间储放，表面平整，适合用于焊接细间隙脚以及焊点较小的零件。

有按键线路电路板的首选（如手机板）。

可以重复多次回流焊也不太会降低其锡焊性。

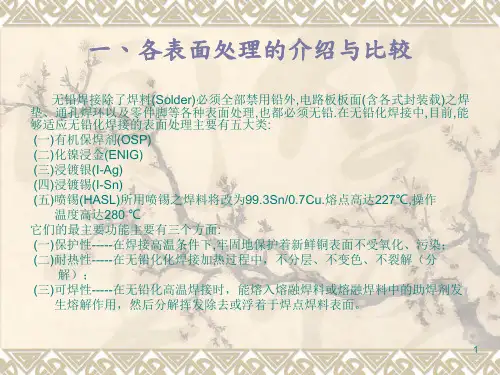

OSP板化金板化银板喷锡板等工艺区别（图/文）1.镀金板(ElectrolyticNi/Au)2.OSP板(OrganicSolderabilityPreservatives)3.化银板(ImmersionAg)4.化金板(ElectrolessNi/Au，ENIG)5.化锡板(ImmersionTin)6.喷锡板1.镀金板镀金板制程成本是所有板材中最高的，但是目前现有的所有板材中最稳定，也最适合使用于无铅制程的板材，尤其在一些高单价或者需要高可靠度的电子产品都建议使用此板材作为基材。

2.OSP板OSP制程成本最低，操作简便，但此制程因须装配厂修改设备及制程条件且重工性较差因此普及度仍不佳，使用此一类板材，在经过高温的加热之后，预覆于PAD上的保护膜势必受到破坏，而导致焊锡性降低，尤其当基板经过二次回焊后的情况更加严重，因此若制程上还需要再经过一次DIP制程，此时DIP端将会面临焊接上的挑战。

3.化银板虽然”银”本身具有很强的迁移性，因而导致漏电的情形发生，但是现今的“浸镀银”并非以往单纯的金属银，而是跟有机物共镀的”有机银”因此已经能够符合未来无铅制程上的需求，其可焊性的的寿命也比OSP 板更久。

4.化金板此类基板最大的问题点便是”黑垫”(BlackPad)的问题，因此在无铅制程上有许多的大厂是不同意使用的，但国内厂商大多使用此制程。

5.化锡板此类基板易污染、刮伤，加上制程(FLUX)会氧化变色情况发生，国内厂商大多都不使用此制程，成本相对较高。

6.喷锡板因为cost低，焊锡性好，可靠度佳，兼容性最强，但这种焊接特性良好的喷锡板因含有铅，所以无铅制程不能使用。

另有”锡银铜喷锡板”由于大多数都不使用此制程，故特性资料取的困难.附图：。

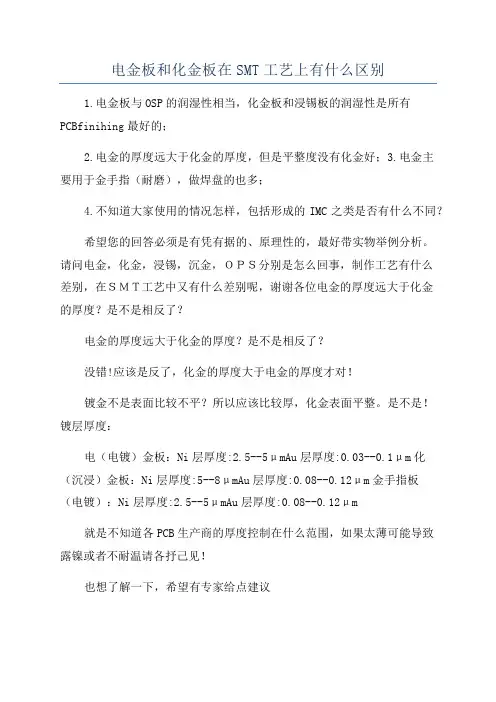

电金板和化金板在SMT工艺上有什么区别1.电金板与OSP的润湿性相当，化金板和浸锡板的润湿性是所有PCBfinihing最好的；2.电金的厚度远大于化金的厚度，但是平整度没有化金好；3.电金主要用于金手指（耐磨），做焊盘的也多；4.不知道大家使用的情况怎样，包括形成的IMC之类是否有什么不同？希望您的回答必须是有凭有据的、原理性的，最好带实物举例分析。

请问电金，化金，浸锡，沉金，ＯＰＳ分别是怎么回事，制作工艺有什么差别，在ＳＭＴ工艺中又有什么差别呢，谢谢各位电金的厚度远大于化金的厚度？是不是相反了？电金的厚度远大于化金的厚度？是不是相反了？没错!应该是反了，化金的厚度大于电金的厚度才对！镀金不是表面比较不平？所以应该比较厚，化金表面平整。

是不是！镀层厚度：电（电镀）金板：Ni层厚度:2.5--5μmAu层厚度:0.03--0.1μm化（沉浸）金板：Ni层厚度:5--8μmAu层厚度:0.08--0.12μm金手指板（电镀）：Ni层厚度:2.5--5μmAu层厚度:0.08--0.12μm就是不知道各PCB生产商的厚度控制在什么范围，如果太薄可能导致露镍或者不耐温请各抒己见！也想了解一下，希望有专家给点建议楼主的问题等待专家指正，不过化金和电金厚度的问题，电金是一定更容易作的比化金厚的，因为电金是个电解过程，而化金是个置换反应，达到一定厚度后反应就很难继续下去了，所以电金更容易作到厚一点。

一般鍍層厚度與6樓說的差不多,而使用電鍍金或化金一般視設計使用情況來決定.1.大家都知道的金手指使用電鍍金因為它金層硬耐磨.2.但wirebond的pad就要使用化金,且Ni層要5um以上.否則Auwire會打不上.因IMC無法生成.3.如基板上既無金手指也無須w/b就可以成本考量使用op了.IMC的生成決定在Ni層的厚度.金層沒有什麼影響.而IMC影響的是焊點可靠度的問題.。
