燃气热风炉操作说明1. 炉体结构燃气热风炉主要由炉体、燃烧系统、控制系统和烟道系统组成。
炉体包括炉膛、炉墙和炉门。
燃烧系统由燃气阀、燃气管道、点火系统和燃烧器组成。
控制系统包括温度控制器、燃烧器控制器和机械控制器。
烟道系统由烟道管和排烟风机组成。
2. 操作前准备（1）检查燃气热风炉的燃气管道和烟道管道是否通畅，排除堵塞物。
（2）检查燃气炉的点火系统是否正常工作，确保点火可靠。
（3）检查温度控制器和燃烧器控制器是否正常，所有连接线路是否牢固。
3. 点火操作（1）将燃气阀轻轻打开，排除管道内的气体，避免积累形成爆炸危险。
（2）按下点火器的点火按钮，观察是否点火成功。
（3）引燃火焰后，可适当调节燃气阀，控制火焰大小。
一般建议火焰不要过大或过小，以保证燃烧的稳定性和效率。
4. 运行操作（1）在燃气热风炉正常点火后，选择合适的温度控制器设定目标温度。
（2）调整温度控制器上的设定温度值，使其与所需温度相匹配。
（3）当温度低于设定值时，热风炉会开始工作；当温度达到设定值时，热风炉会停止工作。
（4）在运行过程中，需要注意观察烟道排烟情况，确保排烟通畅。
5. 停机操作（1）停止使用热风炉前，先关闭燃气阀，断开燃气供应。
（2）关闭热风炉的温度控制器和燃烧器控制器。
（3）等待热风炉完全冷却后，才可进行维护和清洁工作。
6. 维护与安全（1）定期检查燃烧系统、控制系统和烟道系统的工作状态，确保其正常运行。
（2）进行常规清洁，防止燃烧器和炉膛内积存物。
（3）遵守燃气热风炉的安全操作规范，禁止在炉旁存放易燃物品，注意防火安全。
（4）如遇异常情况，立即关闭燃气阀和热风炉的电源，及时联系维修人员进行检修和处理。
总结：燃气热风炉是一种常用的加热设备，其正确的操作方法可保证安全和高效运行。
在操作前应做好准备工作，确保各系统正常，并注意炉体结构的清洁和维护。
点火操作需要小心谨慎，确保燃烧器点火可靠。
运行过程中要根据需要调整温度控制器，保持燃烧稳定。

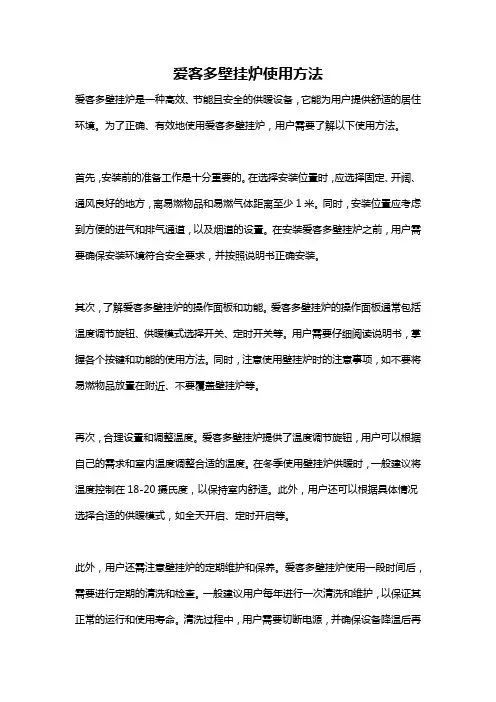

爱客多壁挂炉使用方法爱客多壁挂炉是一种高效、节能且安全的供暖设备，它能为用户提供舒适的居住环境。
为了正确、有效地使用爱客多壁挂炉，用户需要了解以下使用方法。
首先，安装前的准备工作是十分重要的。
在选择安装位置时，应选择固定、开阔、通风良好的地方，离易燃物品和易燃气体距离至少1米。
同时，安装位置应考虑到方便的进气和排气通道，以及烟道的设置。
在安装爱客多壁挂炉之前，用户需要确保安装环境符合安全要求，并按照说明书正确安装。
其次，了解爱客多壁挂炉的操作面板和功能。
爱客多壁挂炉的操作面板通常包括温度调节旋钮、供暖模式选择开关、定时开关等。
用户需要仔细阅读说明书，掌握各个按键和功能的使用方法。
同时，注意使用壁挂炉时的注意事项，如不要将易燃物品放置在附近、不要覆盖壁挂炉等。
再次，合理设置和调整温度。
爱客多壁挂炉提供了温度调节旋钮，用户可以根据自己的需求和室内温度调整合适的温度。
在冬季使用壁挂炉供暖时，一般建议将温度控制在18-20摄氏度，以保持室内舒适。
此外，用户还可以根据具体情况选择合适的供暖模式，如全天开启、定时开启等。
此外，用户还需注意壁挂炉的定期维护和保养。
爱客多壁挂炉使用一段时间后，需要进行定期的清洗和检查。
一般建议用户每年进行一次清洗和维护，以保证其正常的运行和使用寿命。
清洗过程中，用户需要切断电源，并确保设备降温后再进行操作。
在清洗和检查过程中，用户需要注意安全，避免触碰电源线和其他易导电部分。
最后，当壁挂炉长时间不使用时，用户需要关掉电源，并拔下电源插头。
这不仅可以节省能源，还可以确保设备的安全。
此外，在冬季等天气较冷的季节，如果长时间不使用壁挂炉，用户可以选择将壁挂炉的温度调至最低档位，以避免设备的过度磨损和能源的浪费。
总结起来，正确使用爱客多壁挂炉的关键是合理安装、了解操作面板和功能、合理设置温度、定期维护和保养，以及正确关闭设备。
通过正确使用和保养，用户可以让爱客多壁挂炉充分发挥其供暖效能，提供舒适、安全的居住环境。
燃气锅炉操作说明书1 概述本操作说明书为燃气锅炉的基本要求。
1.1燃气锅炉性能参数锅炉型号： JG-160/3.82-Q额定蒸发量： 160t/h额定蒸汽压力： 3.82MPa（表压）额定蒸汽温度： 450℃给水温度(省煤器进口)： 104℃空气预热器进风温度： 20℃排烟温度： ＜160℃排烟处过量空气系数: 1.35锅炉设计热效率: 87.1%减温方式： 给水喷水减温燃料： 高炉煤气，掺烧焦炉煤气，点火及稳燃采用焦炉煤气燃气锅炉设计工况：标准工况: 100%高炉煤气；工况一：30%焦炉煤气+70%高炉煤气。
工况二：30%焦炉煤气在无焦炉煤气时可用同等热值的天然气混合气体替代。
1.2 锅炉结构燃气锅炉额定蒸发量160t/h，中温中压、单锅筒、全膜式壁、前吊后支式“П”型布置结构，全钢架悬吊结构的自然循环锅炉。
煤气燃烧器呈正四角布置，与炉膛下部蓄热稳燃装置相配合，形成切圆燃烧，保证了全烧高炉煤气所需的温度场及燃烧工况，燃烧器分三层布置。
燃用高炉煤气(BFG),并最多掺烧相当于30%B-MCR的焦炉煤气(COG)。
锅炉辅机配送、引风机(均带液力偶合器)各两台，锅炉给水采用主路和旁路二级给水，减温水采用二级除盐水一级喷水减温。
2．锅炉系统简述2.1除氧给水系统汽机凝结水经汽封加热器和低压加热器加热后进入热力除氧器，另外二级除盐水补水进入疏水箱中，经过疏水泵和螺旋板换加热后也进入热力除氧器除氧。
除氧水再由锅炉给水泵升压进入锅炉下、上级省煤器，最后注入锅筒。
锅炉汽水循环系统采用自然循环，锅筒的炉水通过下降管进入锅炉下部集箱，经水冷壁吸热，通过锅炉上集箱连通管回锅筒。
锅筒内有汽水分离装置以保证蒸汽品质，饱和蒸汽由锅筒引出至过热器，过热蒸汽采用给水喷水减温，以调节集箱出口过热蒸汽的温度，最后蒸汽送至汽轮机用户。
高、低压给水系统为母管制。
每台锅炉给水操作台分主路和旁路二级给水调节，减温水采用给水一级喷水减温。
燃气设备操作说明书操作说明书1. 引言燃气设备是一种常见的能源和热力设备，具有广泛的应用领域。
为了确保用户正确、安全地操作燃气设备，本操作说明书将详细介绍燃气设备的操作流程和注意事项。
2. 设备概览燃气设备由以下几个主要部分组成：2.1 燃气供应系统：包括燃气管道、阀门、压力调节器等；2.2 热交换器：用于将燃气的能量转换为热能；2.3 控制系统：包括燃气控制阀、温度控制器、传感器等。
3. 操作流程3.1 准备工作在操作燃气设备之前，确保以下几点：- 设备安装完好且连接正确；- 燃气供应系统正常运行；- 环境通风良好。
3.2 启动设备3.2.1 打开燃气供应将燃气供应系统的主阀门缓慢打开，确保正常供气。
3.2.2 启动点火将点火源靠近燃气喷射器，并打开点火开关，点火器点燃燃气，同时观察火焰是否正常。
3.2.3 等待预热在启动后，等待设备达到预定的工作温度，这将需要一定的时间。
3.3 调节温度使用温度控制器，根据需要设定所需工作温度。
温度控制器会自动控制燃气进出的流量，以维持设定温度。
3.4 关闭设备在使用完毕后，按照以下步骤关闭燃气设备：3.4.1 关闭燃气供应将燃气供应系统的主阀门缓慢关闭，停止供气。
3.4.2 熄灭火焰关闭点火开关，并等待设备冷却后彻底熄灭火焰。
3.4.3 断开电源关闭设备的电源开关。
4. 注意事项4.1 安全操作- 在操作燃气设备时，确保操作环境通风良好，避免气体积聚引发安全事故。
- 遵循使用说明书提供的操作步骤，不得随意调节设备参数。
- 注意设备工作温度和压力的变化，确保设备在正常范围内运行。
4.2 定期维护- 定期对燃气设备进行维护，保持设备的正常运行状态。
- 清洁燃气喷射器等关键部件，确保其通畅无堵塞。
- 检查燃气供应系统的安全阀等关键部件，确保其正常工作。
5. 故障排除在使用燃气设备过程中，可能会遇到以下故障情况：- 火焰异常：如果看到火焰颜色异常或火焰不稳定，应立即关闭设备，并联系售后服务人员进行检修。

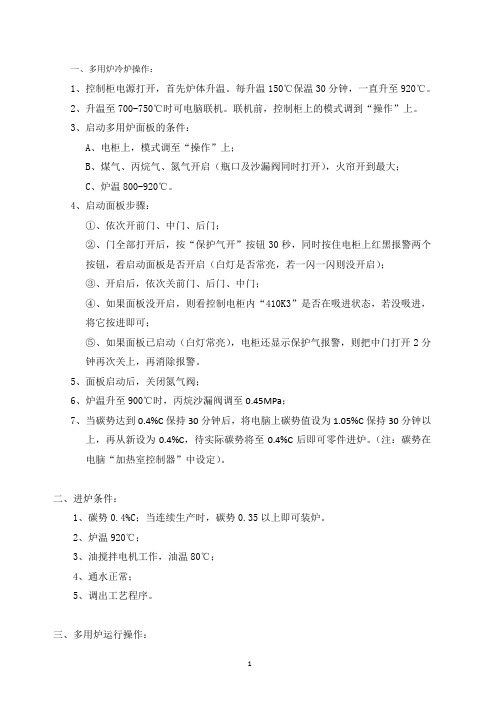

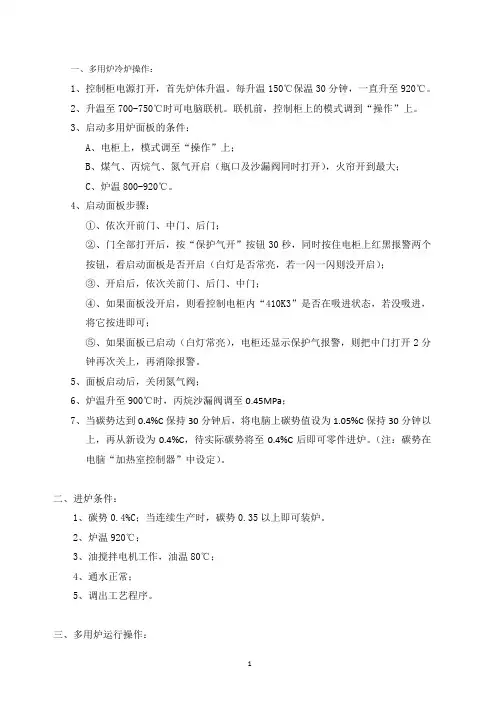

一、多用炉冷炉操作：1、控制柜电源打开，首先炉体升温。
每升温150℃保温30分钟，一直升至920℃。
2、升温至700-750℃时可电脑联机。
联机前，控制柜上的模式调到“操作”上。
3、启动多用炉面板的条件：A、电柜上，模式调至“操作”上；B、煤气、丙烷气、氮气开启（瓶口及沙漏阀同时打开），火帘开到最大；C、炉温800-920℃。
4、启动面板步骤：①、依次开前门、中门、后门；②、门全部打开后，按“保护气开”按钮30秒，同时按住电柜上红黑报警两个按钮，看启动面板是否开启（白灯是否常亮，若一闪一闪则没开启）；③、开启后，依次关前门、后门、中门；④、如果面板没开启，则看控制电柜内“410K3”是否在吸进状态，若没吸进，将它按进即可；⑤、如果面板已启动（白灯常亮），电柜还显示保护气报警，则把中门打开2分钟再次关上，再消除报警。
5、面板启动后，关闭氮气阀；6、炉温升至900℃时，丙烷沙漏阀调至0.45MPa；7、当碳势达到0.4%C保持30分钟后，将电脑上碳势值设为1.05%C保持30分钟以上，再从新设为0.4%C，待实际碳势将至0.4%C后即可零件进炉。
（注：碳势在电脑“加热室控制器”中设定）。
二、进炉条件：1、碳势0.4%C；当连续生产时，碳势0.35以上即可装炉。
2、炉温920℃；3、油搅拌电机工作，油温80℃；4、通水正常；5、调出工艺程序。
三、多用炉运行操作：1、正常满炉产品进炉后，丙烷沙漏阀立刻调到0.4MPa，等到开始升温10分钟，调到0.3MPa；2、温度升至750℃时，实际碳势应达到设定值的一半左右；若没达到，则应提高丙烷沙漏阀至0.4MPa。
3、温度升至850℃，或距离到温还差40℃时，实际碳势应达到设定值的90%，并微调丙烷沙漏保持。
4、在历史曲线中，当实际温度距离设定温度还有20℃时，碳势曲线（黄线）应超过温度曲线（红线）一段时间。
最好是：温度达到设定值，碳势已经超过设定值。
5、若只有半炉产品时，开始时就让丙烷沙漏调高一些（0.4MPa），让碳势追上升温速度。
燃气灶具操作说明书一、引言本操作说明书为燃气灶具的使用指南，旨在帮助用户正确操作燃气灶具，确保使用安全和使用效果。
请用户在使用前仔细阅读本手册，并按照说明进行操作。
在使用过程中，如有任何疑问，请及时联系售后服务中心或专业人员解决。
二、产品概述燃气灶具是用于烹饪的家庭厨房设备，提供高效、便捷的烹饪方式。
本产品采用优质材料制造，并通过了各项质量和安全认证，确保用户可以安心、放心地使用。
三、安全须知1. 本产品仅适用于家庭厨房使用，禁止在非指定环境下使用，如工业场所等。
2. 在使用前，务必确保燃气灶具连接到正确的燃气管道，并确保连接牢固、无漏气现象。
若发现漏气或连接不稳，应立即停止使用，并联系专业人员进行排查和修理。
3. 使用燃气灶具时应保持通风良好，以防止煤气中毒。
4. 在点火前，务必确保火源和燃气阀门处于关闭状态，以防止发生火灾事故。
5. 使用过程中禁止将易燃物品、塑料制品、纸张等放置在燃气灶具附近，以免引发火灾。
6. 在使用过程中，禁止离开燃气灶具，以防止发生意外事件。
如需离开，请及时关闭燃气阀门。
7. 燃气灶具仅适用于烹饪食品，禁止将其他物品、化学物品放置在灶具上。
四、操作步骤1. 打开燃气阀门：在点火前，使用手轻轻旋转燃气阀门，使其与燃气管道连接。
检查连接是否牢固，确保无漏气现象。
2. 点火：用火柴或点火器靠近燃气灶具火口，同时打开燃气阀门。
当听到"嘶嘶"声时，即示火成功。
需要注意的是，若示火不成功，请立即关闭燃气阀门，等待数分钟后再进行点火操作。
3. 调节火力：根据烹饪需求，旋转燃气灶上的控制旋钮，调节火力大小。
旋钮一般分为小火、中火和大火档位，可根据需要选择相应档位。
4. 使用结束：在使用完毕后，先关闭燃气阀门，待火焰熄灭后再离开。
同时，彻底清洁燃气灶具表面，以保持其干净整洁。
五、清洁与维护1. 清洁：在使用前、使用中及使用后，应及时清理燃气灶具的表面，除去油渍和食物残渣，保持干净整洁。
燃烧器操作说明一、 初次使用，检查程序：遵循锅炉制造商的使用说明确认系统有足够多的水，油箱满油确认燃烧系统电控柜接线正确检查燃烧器电机转向检查温度、压力等传感器设定油路排气确保无空气检查油箱、油管、油泵充满油，喷嘴选择正确检查油路是否有泄露燃烧器处于开启位置，风门处于关闭位置程控器闭合，程控器处于启动位置二、 油路系统检查断开油路卸下电磁阀和喷嘴间连接启动燃烧器检查是否安程序控制器既定程序运行1、鼓风机气动2、风门伺服电机运行到最大位置3、风压监测正常4、风门伺服电机返回到点火位置5、点火6、油电磁阀打开7、安全时间后报警重新装好连接件三、 比例调节器回油与空气流量调节卸下风门伺服电机与比例调节器上的连接，启动燃烧器，点火后手动设定燃烧器负荷在最小位置，检查燃油和风量配合效果。
顺时针转动= 增加风量逆时针转动= 降低风量注意：燃烧器启动后调节风压开关，如果设定值过高，风压开关会自动保护，设定风压保护值一定要合理。
测量点火位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节点火位置油量1、若喷油量过低，将伺服电机逐步增大到规定值2、若喷油量过高，现将最低油量限位开关调低，再逐步降低风门伺服电机，直至达到规定值。
调整过程中注意燃烧器的燃烧情况，如有必要从新调整。
调整满负荷耗油量逐步增大风门伺服电机的位置直至满负荷，调整过程中观察火焰燃烧情况，如有必要从新进行调整。
测量满负荷位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节满负荷油流量若满负荷油量过多，减小风门伺服电机开度，直至达到规定值注意：不允许通过调节连杆降低油流量，以免影响低负荷燃烧状况。
若满负荷油量过低，首先增大限位开关的位置，然后调节伺服电机的开度，直至达到规定值，调节过程中注意观察火焰燃烧情况，如有必要从新进行调整。
风量调节风门伺服电机出厂设定值为：满负荷时全开，低负荷时全关，未达到最佳的燃烧效果，应从低负荷位置逐步调整燃油与风量的配比。
燃气设备使用说明书一、安全须知1. 在使用本燃气设备之前，请务必仔细阅读本使用说明书，并按照说明书中的规定操作。
2. 本燃气设备仅供家庭或办公场所使用。
严禁将其用于室外或其他特殊使用环境。
3. 安装本燃气设备时，请确保安装位置通风良好，并远离燃烧物、易燃物和可燃气体。
4. 使用本燃气设备期间，切勿将其他物品放置在设备上方，以防堵塞通风口。
5. 燃气设备不应由未满18岁的儿童操作。
操作设备时，请保持儿童远离。
6. 当燃气设备长时间未使用时，请关闭相关开关，并拔掉电源插头。
7. 在发现设备有异常情况时，如漏气、异常噪音或操作困难等，请立即停止使用，并联系售后服务中心。
二、燃气设备初次启动1. 确保本设备的电源插头已正确插入，并接通电源。
2. 操作面板上的电源开关，设备将开始启动，并显示相关参数。
3. 若设备需要连接燃气管道，请确保连接牢固，并检查是否有气体泄漏。
4. 若设备具备点火功能，请按操作面板上的点火按钮，启动点火程序。
5. 点火成功后，设备将进入正常工作状态。
三、基本操作及功能1. 温度调节：本设备支持温度的手动调节。
通过旋转温度调节钮，您可以根据需求选择合适的温度。
2. 定时功能：在操作面板上设定定时时间后，设备将在指定时间后自动关闭。
该功能适用于需要设备在您离开之后自动关闭的情况。
3. 灯光控制：部分燃气设备具备照明灯光功能。
您可以通过操作面板的灯光开关进行控制。
4. 蓝牙连接：本设备具备蓝牙连接功能，您可通过蓝牙与其他智能设备进行连接，并进行远程控制。
四、设备维护与保养1. 定期清洁：为确保设备的正常工作，请定期清洁设备外壳，并检查通风口是否被灰尘堵塞。
2. 燃烧器维护：如发现燃烧器有异物阻塞，请及时清洁，以免影响燃烧效果。
3. 定期检查燃气管道：请定期检查燃气管道是否有渗漏现象，并及时修复。
4. 电源线维护：定期检查电源线是否有磨损或老化情况，如发现问题，请及时更换。
五、故障排除1. 若设备无法正常启动，请检查电源插头是否插紧，电源是否通电。
1 概述1.1前言本操作手册为整个系统的操作说明，上岗操作人员上岗前请详细阅读本手册及有关仪表说明书。
1.2系统简介加热炉系统包括加热炉炉体、燃烧器等设备和燃烧系统、自动控制系统等部分。
加热炉本体由多根立柱支撑，炉本体自挪娥、塑垂段及逛堕度城。
下部辐射段为圆筒形，炉管采用多头并联立管；中部对流段采用横向列管结构，靠近辐射段的换热管采用光管，其余选用翅片管结构；对流段上方设计带翻板的烟囱，通过控制翻板可调节炉膛压力。
辐射段底部炉底安装三台燃烧器。
燃烧系统由燃烧器、燃料管线、燃气放空管线、灭火管线、氮气置换吹扫管线组成。
燃烧器为自然通风型燃气燃烧器；燃料管线分为主燃料输送管线和长明灯燃料输送管线；烟风系统采用自然通风给燃烧器供风。
加热炉自动控制系统包括点火控制、负荷调节控制、炉膛负压控制及安保联锁控制等。
通过控制点火步骤保证加热炉安全点炉，通过物料出口温度控制燃料流量实现加热炉负荷自动调节，通过炉膛负压测点和烟囱翻板阀实现炉膛负压调节，在点炉及运行中可以通过操作画面实现直观显示相关参数，通过对敏感测点监控实现安保联锁控制保证加热炉设备安全。
2 功能及技术特征2.1工艺系统2.1.1工艺系统简介加热炉燃烧工艺系统流程详见随机资料之“系统流程图P&ID”。
燃烧系统主要包括主燃气管线、点火燃气管线、氮气置换吹扫管线和灭火管线。
主燃料气管线的燃料供应及调节阀组内设置有带温压补偿的流量计、流量调节阀、双切断加放空阀组，在燃烧器前设置手阀、阻火器和金属软管，在燃气进入界区处设置氮气置换管线，主燃气切断阀后设氮气吹扫管线。
系统可实现对燃料气的流量控制和切断，阻火器可保证燃料气管道的安全，当燃气系统停止工作时可以通过氮气管线对燃气管线进行安全置换。
长明灯燃料气管线为燃烧器的长明灯提供燃气，气源来自主燃气管线，长明灯火焰稳定燃烧，从而保证主火焰被可靠引燃，长明灯管线设置双切断加放空阀组可通过程序控制燃料气的供应，并在长明灯火焰熄灭时及时切断燃气，保证系统安全。
