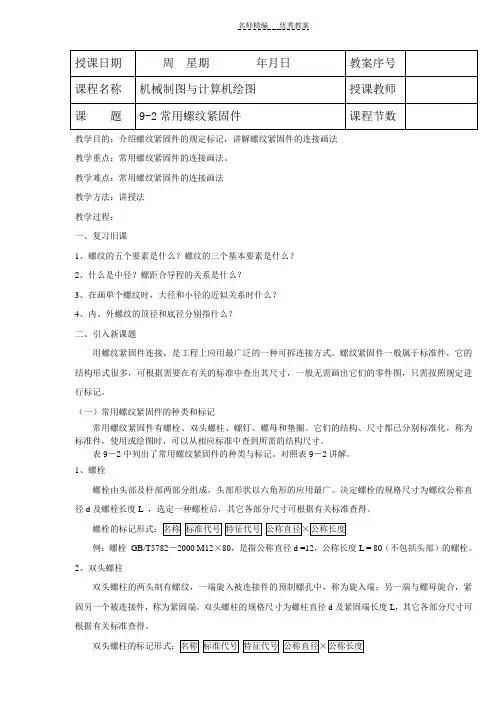

螺纹紧固件及其连接的画法教案

教学目的：介绍螺纹紧固件的规定标记，讲解螺纹紧固件的连接画法教学重点：常用螺纹紧固件的连接画法。

教学难点：常用螺纹紧固件的连接画法教学方法：讲授法教学过程：一、复习旧课1、螺纹的五个要素是什么？螺纹的三个基本要素是什么？2、什么是中径？螺距合导程的关系是什么？3、在画单个螺纹时，大径和小径的近似关系时什么？4、内、外螺纹的顶径和底径分别指什么？二、引入新课题用螺纹紧固件连接，是工程上应用最广泛的一种可拆连接方式。

螺纹紧固件一般属于标准件，它的结构形式很多，可根据需要在有关的标准中查出其尺寸，一般无需画出它们的零件图，只需按照规定进行标记。

（一）常用螺纹紧固件的种类和标记常用螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈。

它们的结构、尺寸都已分别标准化，称为标准件，使用或绘图时，可以从相应标准中查到所需的结构尺寸。

表9－2中列出了常用螺纹紧固件的种类与标记。

对照表9－2讲解。

1、螺栓螺栓由头部及杆部两部分组成，头部形状以六角形的应用最广。

决定螺栓的规格尺寸为螺纹公称直径d及螺栓长度L ，选定一种螺栓后，其它各部分尺寸可根据有关标准查得。

例：螺栓GB/T5782－2000 M12×80，是指公称直径d =12，公称长度L = 80（不包括头部）的螺栓。

2、双头螺柱双头螺柱的两头制有螺纹，一端旋入被连接件的预制螺孔中，称为旋入端；另一端与螺母旋合，紧固另一个被连接件，称为紧固端。

双头螺柱的规格尺寸为螺柱直径d及紧固端长度L，其它各部分尺寸可根据有关标准查得。

例：螺柱GB/T898－1988 M10×50，是指公称直径d =10，公称长度L = 50（不包括旋入端）的双头螺柱。

3、螺母螺母通常与螺栓或螺柱配合着使用，起连接作用，以六角螺母应用最广。

螺母的规格尺寸为螺纹公称直径D，选定一种螺母后，其各部分尺寸可根据有关标准查得。

例：螺母GB/T6170－2000 M12，指螺纹规格D=M12的螺母。

螺纹紧固件的类型和结构形式很多，可根据需要从有关标准中查出其尺寸，一般无需画出它们的零件图。

表9-5列出了常用的几种紧固件的名称、标准号、型式及标记示例。

二、常用螺纹紧固件的画法中被广泛应用，在装配图中画它的机会很多，因此必须熟练掌握其画法。

绘制螺纹紧固件的方法按尺寸来源不同，分为比例画法和查表画法两种。

1、比例画法根据螺纹公称直径（d、D），按与其近似比例关系计算出各部份尺寸后作图。

此法作图方便，画连接图常用。

图9—19为常用螺栓，和螺母的垫圈的比例画法，图中注明了近似比例关系。

螺栓头部和螺母因30倒角而产生截交线，此截交线为双曲线，作图时，常用圆弧近似代替双曲线的投影。

图9-20为三种螺钉头部的比例画法。

2、查表画法根据紧固件标记，在相应的标准中（见附表2-21~附表2—10）查得各有关尺寸后作图。

例如需绘制下例螺栓，螺母，垫圈的视图，则可从附录有关表格中表查得各主要部分尺寸。

（1）螺栓GB/5782—2000 M10×40直径d=10 六角头对边距s=16 螺纹长度b=26螺栓头厚度k=6.68 公称长度l=40 六角头对角距E=17.7(2.) 螺母 GB/T6170一2000 M10厚度Mmax=8.4 其他尺寸与螺栓头部对应部份相同(3) 垫圈 GB/T97.1-1985 10外径D=20 内径D=10.5 厚度H=2根据上述尺寸,即可绘制它们的视图(图9一21)。

图中的视图配置，为表达所常用。

三．螺纹紧固件的连接画法螺纹紧固件的连接形式通常有螺栓连接，螺柱连接和螺钉连接三类。

（一）栓连接螺栓连接一般适用干两个不太厚并允许钻成通孔的零件连接，如图9一22a。

连接前，先在两被连接件上钻出通孔，如图9-22b,通孔直径一般取1.1d(d为螺栓公称直径)；将螺栓从一端插入孔中，如图9-22c;另一端再加上垫圈，拧紧螺母，即完成了螺栓连接，如图9一22d。

为了适应连接不同厚度的零件，螺栓有各种长度的规格。

螺纹紧固件及其连接的画法教案第一章：螺纹的基本概念1.1 螺纹的定义与分类1.2 螺纹的主要参数1.3 螺纹的画法与标注第二章：螺纹紧固件的介绍2.1 螺栓与螺母的种类与结构2.2 螺纹紧固件的选用原则2.3 螺纹紧固件的性能与标准第三章：螺纹连接的画法3.1 螺纹连接的基本画法3.2 螺纹连接的详细画法3.3 螺纹连接的标注方法第四章：螺纹连接的计算4.1 螺纹连接的预紧力计算4.2 螺纹连接的摩擦力矩计算4.3 螺纹连接的强度计算第五章：螺纹连接的画法实践案例5.1 单个螺纹连接的画法实践5.2 多个螺纹连接的画法实践5.3 复杂场景中螺纹连接的画法实践第六章：螺纹连接的画法技巧与注意事项6.1 螺纹连接画法的技巧6.2 螺纹连接画法的注意事项6.3 螺纹连接画法的常见问题与解答第七章：螺纹紧固件的安装与拆卸7.1 螺纹紧固件的安装方法7.2 螺纹紧固件的拆卸方法7.3 螺纹紧固件的安装与拆卸注意事项第八章：螺纹连接的失效分析与预防8.1 螺纹连接的常见失效形式8.2 螺纹连接失效的原因分析8.3 螺纹连接失效的预防措施第九章：螺纹连接的应用实例9.1 机械设备中的螺纹连接应用实例9.2 汽车工程中的螺纹连接应用实例9.3 建筑工程中的螺纹连接应用实例第十章：综合练习与课程总结10.1 螺纹连接的画法综合练习10.2 螺纹连接的画法课程总结10.3 螺纹连接的画法拓展学习建议重点和难点解析一、螺纹的基本概念补充和说明：螺纹的主要参数包括螺距、公称直径、螺纹角度等，这些参数直接影响螺纹的承载能力和连接的可靠性。

二、螺纹紧固件的介绍补充和说明：螺纹紧固件的性能包括预紧力、摩擦力矩等，这些性能指标是确保连接安全的关键。

了解不同国家和行业的螺纹标准对于正确选用和使用螺纹紧固件至关重要。

三、螺纹连接的画法补充和说明：基本画法包括螺纹的轮廓线、螺纹的指示线等，而详细画法则包括螺纹连接的剖面线、螺纹连接的标注等。

机械制图教案第 1 页
机械制图教案第2 页
〖任务分析〗
螺栓连接由螺栓、螺母、垫圈等标准件组成。

连
接特点是：两个被连接件上加工出通孔，装配后通孔
与螺杆之间有间隙，螺栓连接一般可用来连接不太厚
并能钻通孔的零件。

〖知识学习〗
一、螺栓及画法
螺栓常用的是六角头螺栓，它由头部和杆身组
成。

头部为六棱柱形状，杆身上加工了外螺纹。

机械制图教案第3 页
二、螺母的画法
螺母的外形近似为正六棱柱，内部加工有螺孔
、内螺纹的画法
机械制图教案第4页
其画法如下：
探索思考：
垫圈的内圆直径为多少？〖任务实施〗
螺栓连接的画法
〖布置作业〗
、分析下图螺纹画法，并改正错误2、补全下图螺栓连接
外形图
、大径线→粗实线
、小径线→细实线且入倒角
四、螺栓连接的画法
〖布置作业〗
绘制M20的螺栓连接图。

第二十五讲螺纹及其画法一、螺纹的基本要素（1）螺纹牙形在通过螺纹轴线的断面上，螺纹的轮廓形状，称为螺纹牙形。

它有三角形、梯形、锯齿形和矩形等。

不同的螺纹牙形，有不同的用途。

（2）螺纹直径①大径（公称直径）是螺纹的最大直径，即与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径，用d（外螺纹）或D（内螺纹）表示。

②小径是螺纹的最小直径，即与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径，称为小径，用d1（外螺纹）或D1（内螺纹）表示。

③中径在大径与小径圆柱面之间有一假想圆柱，在母线上牙形的沟槽和凸起宽度相等。

此假想圆柱称为中径圆柱，其直径称为中径。

它是控制螺纹精度的主要参数之一。

（3）螺纹线数（n）螺纹有单线（常用）和多线之分，沿一条螺旋线形成的螺纹为单线螺纹；沿轴向等距分布的两条或两条以上的螺旋线所形成的螺纹为多线螺纹。

（4）螺距（P）和导程（Ph）螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距。

同一条螺纹线上相邻两牙在中径线上对应两点间的轴向距离，称为导程，由图7—5可知，螺距和导程的关系：单线螺纹 P=Ph；多线螺纹 Ph=nP （5）旋向:螺纹分右旋和左旋两种。

顺时针旋转时旋入的螺纹，称为右旋螺纹。

逆时针旋转时旋入的螺纹，称为左旋螺纹。

工程上常用右旋螺纹。

只有牙形、直径、螺距、线数和旋向完全相同的内外螺纹，才能相互旋合。

二、螺纹的规定画法机械制图国家标准对螺纹画法作了详细的规定。

1、外螺纹的画法外螺纹不论其牙形如何，螺纹的牙顶（大径）及螺纹终止线用粗实线表示，螺杆的倒角或倒圆部分也应画出；牙底（小径）用细实线表示。

画图时小径尺寸近似地取d1≈0.85d。

在垂直于螺纹轴线投影面上的视图中，表示牙底的细实线圆只画3/4圈，此时倒角省略不画。

画剖视图时螺纹终止线只画一小段粗实线到小径处，剖面线应画到粗实线。

2、内螺纹的画法在剖视图中，小径用粗实线表示，大径用细实线表示；在投影为圆的视图上，表示大径圆用细实线只画约3/4圈，倒角圆省略不画，螺纹的终止线用粗实线表示，剖面线画到粗实线处。
