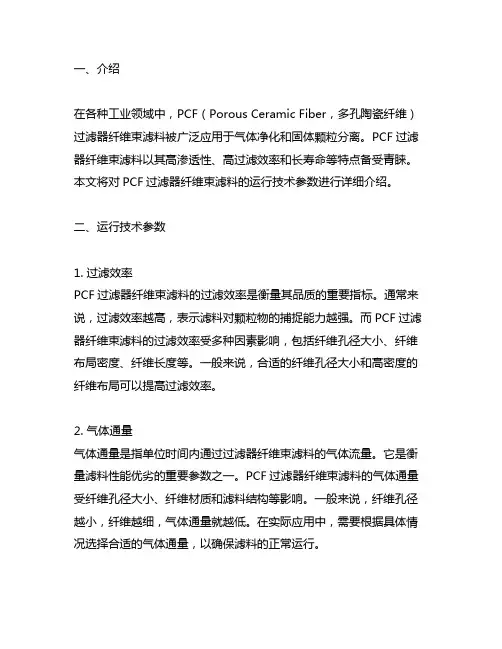

一、介绍在各种工业领域中,PCF(Porous Ceramic Fiber,多孔陶瓷纤维)过滤器纤维束滤料被广泛应用于气体净化和固体颗粒分离。
PCF过滤器纤维束滤料以其高渗透性、高过滤效率和长寿命等特点备受青睐。
本文将对PCF过滤器纤维束滤料的运行技术参数进行详细介绍。
二、运行技术参数1. 过滤效率PCF过滤器纤维束滤料的过滤效率是衡量其品质的重要指标。
通常来说,过滤效率越高,表示滤料对颗粒物的捕捉能力越强。
而PCF过滤器纤维束滤料的过滤效率受多种因素影响,包括纤维孔径大小、纤维布局密度、纤维长度等。
一般来说,合适的纤维孔径大小和高密度的纤维布局可以提高过滤效率。
2. 气体通量气体通量是指单位时间内通过过滤器纤维束滤料的气体流量。
它是衡量滤料性能优劣的重要参数之一。
PCF过滤器纤维束滤料的气体通量受纤维孔径大小、纤维材质和滤料结构等影响。
一般来说,纤维孔径越小,纤维越细,气体通量就越低。
在实际应用中,需要根据具体情况选择合适的气体通量,以确保滤料的正常运行。
3. 清灰压差清灰压差是指PCF过滤器纤维束滤料在过滤一段时间后,因颗粒物积聚在纤维上而产生的阻力。
清灰压差的大小直接影响着滤料的运行稳定性和维护周期。
通常来说,清灰压差越小,表示滤料的清灰性能越好,维护周期越长。
4. 清灰方式PCF过滤器纤维束滤料可以采用多种清灰方式,包括机械震动清灰、气体反吹清灰和脉冲喷吹清灰等。
不同的清灰方式对滤料的影响不同。
机械震动清灰适用于一般粉尘颗粒的清灰,气体反吹清灰适用于轻质颗粒物的清灰,而脉冲喷吹清灰则适用于高效、快速的清灰。
5. 耐温性能PCF过滤器纤维束滤料的耐温性能是指在高温环境下,滤料能否正常运行。
通常来说,PCF过滤器纤维束滤料可以在较高温度下运行,但是需要根据具体的使用温度选择合适的纤维材质和滤料结构。
6. 耐腐蚀性能PCF过滤器纤维束滤料通常在含有腐蚀性气体的环境中运行,因此需要具有一定的耐腐蚀性能。

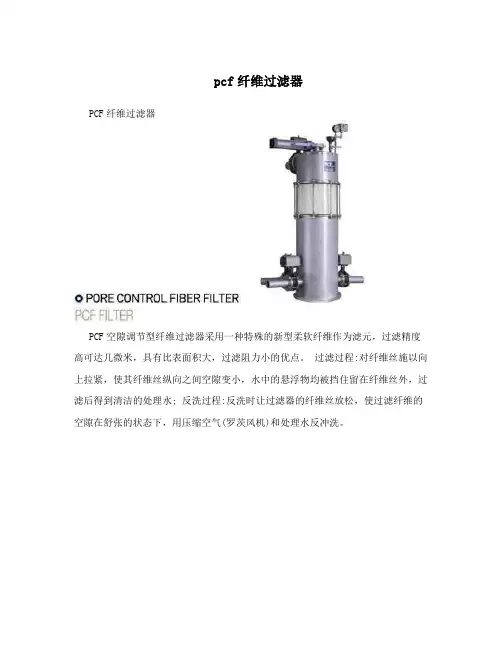

pcf纤维过滤器PCF纤维过滤器PCF空隙调节型纤维过滤器采用一种特殊的新型柔软纤维作为滤元,过滤精度高可达几微米,具有比表面积大,过滤阻力小的优点。
过滤过程:对纤维丝施以向上拉紧,使其纤维丝纵向之间空隙变小,水中的悬浮物均被挡住留在纤维丝外,过滤后得到清洁的处理水; 反洗过程:反洗时让过滤器的纤维丝放松,使过滤纤维的空隙在舒张的状态下,用压缩空气(罗茨风机)和处理水反冲洗。
性能:1. 韩国环境部新技术(NET)认证2. 原水:守荣污水处理厂排放水标准区分原水处理水过滤效率(%)SS 10.1 (3.0 ~ 53.0) 0.8 (0.4 ~ 1.5) 88.2 (80.0 ~ 97.2) BOD 13.6 (9.6 ~ 23.4) 5.9 (3.5 ~ 10.9) 54.1 (27.1 ~ 78.5) COD 12.6 (9.3 ~ 18.8) 9.1 (7.4 ~11.9) 25.3 (7.4 ~ 54.3)T-N 21.0 (15.7 ~ 24.7) 19.9 (14.1 ~ 24.0) 5.6 (0.5 ~ 19.2)T-P 1.8 (1.2 ~ 2.5) 1.6 (0.9 ~ 1.9) 11.8 (1.0 ~ 36.8)色度 29.8 (10.9 ~ 51.4) 26.5 (10.3 ~ 48.3) 11.1 (0.4 ~ 26.3) 浊度(NTU) 7.1 (2.5 ~ 28.5) 0.8 (0.7 ~ 0.9) 81.1 (67.9 ~ 97.2) 大肠杆菌2,139 (300 ~(个/ml) 9,500) 1,127 (210 ~ 5,000) 44.0 (24.0 ~ 72.7) 特点:高过滤精度/水质好:2,5µm,出水水质好,SS 3pmm以下(平均1以下) 彻底解决过滤器反洗难题:用于中水、废水等恶劣水质时反洗依然彻底过滤速度突破传统概念:达到100m/h占地面积小/费用低:与沙滤器比较体积1/5、重量(含滤料)1/10、价格2/3 单机出力大:单机450m3/h,直径仅2400mm反冲洗时间短/节水、节能:反冲洗时间3分钟左右,低自用水率(1%)、低压差(1.5kg/cm2)含油废水过滤:专门亲水憎油纤维丝滤料寿命长/更换简便:PP,绵纶材质/纤维丝更换在30分以内(小型)。

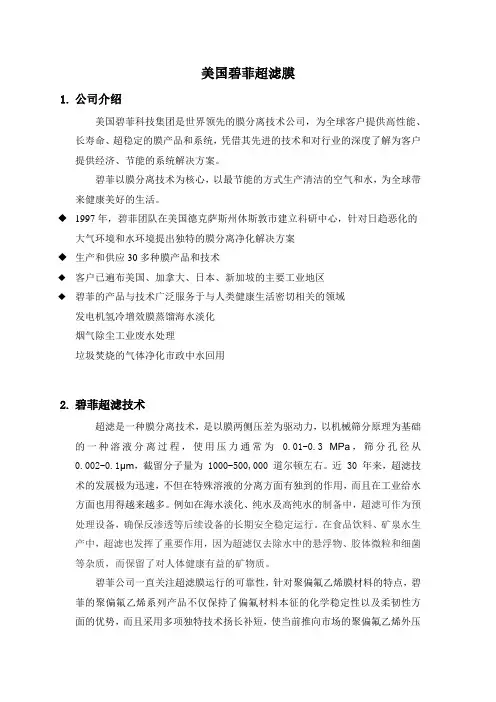

美国碧菲超滤膜1.公司介绍美国碧菲科技集团是世界领先的膜分离技术公司,为全球客户提供高性能、长寿命、超稳定的膜产品和系统,凭借其先进的技术和对行业的深度了解为客户提供经济、节能的系统解决方案。
碧菲以膜分离技术为核心,以最节能的方式生产清洁的空气和水,为全球带来健康美好的生活。
◆1997年,碧菲团队在美国德克萨斯州休斯敦市建立科研中心,针对日趋恶化的大气环境和水环境提出独特的膜分离净化解决方案◆生产和供应30多种膜产品和技术◆客户已遍布美国、加拿大、日本、新加坡的主要工业地区◆碧菲的产品与技术广泛服务于与人类健康生活密切相关的领域发电机氢冷增效膜蒸馏海水淡化烟气除尘工业废水处理垃圾焚烧的气体净化市政中水回用2.碧菲超滤技术超滤是一种膜分离技术,是以膜两侧压差为驱动力,以机械筛分原理为基础的一种溶液分离过程,使用压力通常为0.01-0.3 MPa,筛分孔径从0.002-0.1μm,截留分子量为 1000-500,000 道尔顿左右。
近 30 年来,超滤技术的发展极为迅速,不但在特殊溶液的分离方面有独到的作用,而且在工业给水方面也用得越来越多。
例如在海水淡化、纯水及高纯水的制备中,超滤可作为预处理设备,确保反渗透等后续设备的长期安全稳定运行。
在食品饮料、矿泉水生产中,超滤也发挥了重要作用,因为超滤仅去除水中的悬浮物、胶体微粒和细菌等杂质,而保留了对人体健康有益的矿物质。
碧菲公司一直关注超滤膜运行的可靠性,针对聚偏氟乙烯膜材料的特点,碧菲的聚偏氟乙烯系列产品不仅保持了偏氟材料本征的化学稳定性以及柔韧性方面的优势,而且采用多项独特技术扬长补短,使当前推向市场的聚偏氟乙烯外压式超滤膜同时具备高强度、高分离精度以及优异的抗污染性能。
与市场上多个有影响的类似产品相比,主要指标都处于领先地位。
3碧菲超滤膜特点3.1带支撑的外压式中空纤维膜结构全球常规超滤产品的主体材料以聚偏氟乙烯( PVDF)和聚砜类( PES或PS)为主流。
普瑞菲水处理系统培训教材前言水是生命之源,滋润万物、哺育生命、创造文明。
随着社会发展,人类 在改造自然,改善生活的同时,也不知不觉地对地球的水资源造成日益严重 的破坏。
到现代社会,防止水污染,改善水环境已经成为了我们刻不容缓的 历史使命。
人类对水资源的污染物不少是有毒物质,如重金属,某些有机物,这类 污染物造成的危害是最直接的,最严重的。
另一类污染物虽然没有毒性,但 也对水质造成严重的影响,为生活、生产带来困难,如陶瓷碎渣,污泥,沙 及一些无毒的有机物等。
在我国,城镇居民生活用水通常为自来水。
自来水水质的主要四项质量 (浊度、余氯、细菌总数、大肠菌群)指标均达到了国家卫生部饮用水质量 标准,但是仍存在自来水在流经水泵、水箱、管道等设备之后和到达居民用 水点之前,又会通过水管接缝点渗漏,金属管道内壁镀层脱落等方式遭受来 自这些设备的污染,即常说的“二次污染”。
二次污染物包括加氯消毒副产 物,供水管网腐蚀所溶出的金属,在自来水管道中孳生的微生物及其代谢产 物等。
绝大多数家庭必须将自来水进行煮沸处理才能饮用。
然而自来水即使经过煮 沸五分钟左右,也仅能消除水中部分有害副物质,如具有致癌效应的加氯消 毒产物大部分可通过蒸气挥发掉,细菌、大肠菌群等有害微生物可被高温杀 灭,但如重金属、部分有机物等无法经加热而去除。
水是生命的延续,人们始终渴望得到健康。
随着人们生活水平的提高和 人们对健康意识的逐渐重视,人们越来越关心自己的饮水健康,在生活水平 低下的时期,人类饮水只是简单的解渴;在水平较中等时期,人类饮水不仅 要解渴,而且还要对人体安全;在生活水平高等时期,人类饮水已经不是简 单的解渴了,更主要的是通过科学合理的饮水,对自己的身体带来健康。
水 问题的严重性和重要性已日益成为社会各界的共识,中央和地方各级政府部 门都把水问题提到重要位置,水处理将成为中国未来发展最快的产业之一。
2010年中国大陆家用水处理设备市场规模达166.5亿。

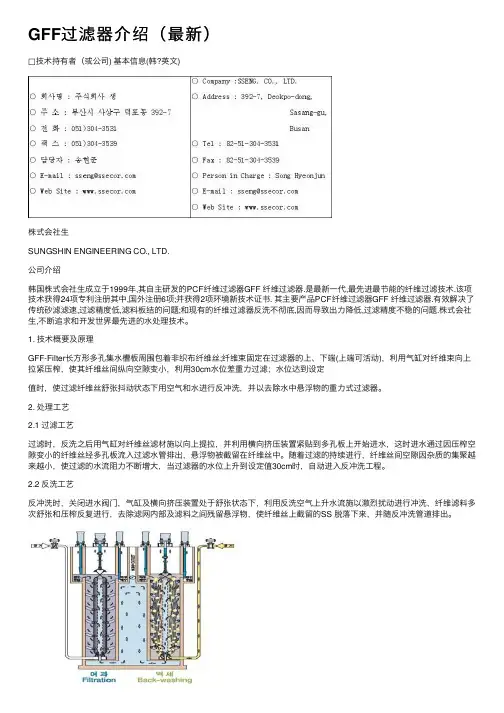

GFF过滤器介绍(最新)□技术持有者(或公司) 基本信息(韩?英⽂)株式会社⽣SUNGSHIN ENGINEERING CO., LTD.公司介绍韩国株式会社⽣成⽴于1999年,其⾃主研发的PCF纤维过滤器GFF 纤维过滤器.是最新⼀代,最先进最节能的纤维过滤技术.该项技术获得24项专利注册其中,国外注册6项;并获得2项环境新技术证书. 其主要产品PCF纤维过滤器GFF 纤维过滤器.有效解决了传统砂滤滤速,过滤精度低,滤料板结的问题;和现有的纤维过滤器反洗不彻底,因⽽导致出⼒降低,过滤精度不稳的问题.株式会社⽣,不断追求和开发世界最先进的⽔处理技术。
1. 技术概要及原理GFF-Filter长⽅形多孔集⽔槽板周围包着⾮织布纤维丝;纤维束固定在过滤器的上、下端(上端可活动),利⽤⽓缸对纤维束向上拉紧压榨,使其纤维丝间纵向空隙变⼩,利⽤30cm⽔位差重⼒过滤;⽔位达到设定值时,使过滤纤维丝舒张抖动状态下⽤空⽓和⽔进⾏反冲洗,并以去除⽔中悬浮物的重⼒式过滤器。
2. 处理⼯艺2.1 过滤⼯艺过滤时,反洗之后⽤⽓缸对纤维丝滤材施以向上提拉,并利⽤横向挤压装置紧贴到多孔板上开始进⽔,这时进⽔通过因压榨空隙变⼩的纤维丝经多孔板流⼊过滤⽔管排出,悬浮物被截留在纤维丝中。
随着过滤的持续进⾏,纤维丝间空隙因杂质的集聚越来越⼩,使过滤的⽔流阻⼒不断增⼤,当过滤器的⽔位上升到设定值30cm时,⾃动进⼊反冲洗⼯程。
2.2 反洗⼯艺反冲洗时,关闭进⽔阀门,⽓缸及横向挤压装置处于舒张状态下,利⽤反洗空⽓上升⽔流施以激烈扰动进⾏冲洗,纤维滤料多次舒张和压榨反复进⾏,去除滤⽹内部及滤料之间残留悬浮物,使纤维丝上截留的SS 脱落下来,并随反冲洗管道排出。
(图 1) GFF-FILTER 流程图(左为过滤,右为返洗)3. 技术特点1) 运⾏费⽤低、低能耗重⼒式过滤器(GFF Filter)将滤层厚度控制在2cm左右,利⽤⽔位差30cm重⼒式过滤,反洗时利⽤反洗空⽓和上升⽔流,促使就近的过滤器的⽔能够形成反洗⽔安装多组设备时,因⽔位上升形成溢流,⾃动供应过滤池⽔进⾏冲洗,顾不需要原⽔泵和反洗泵。

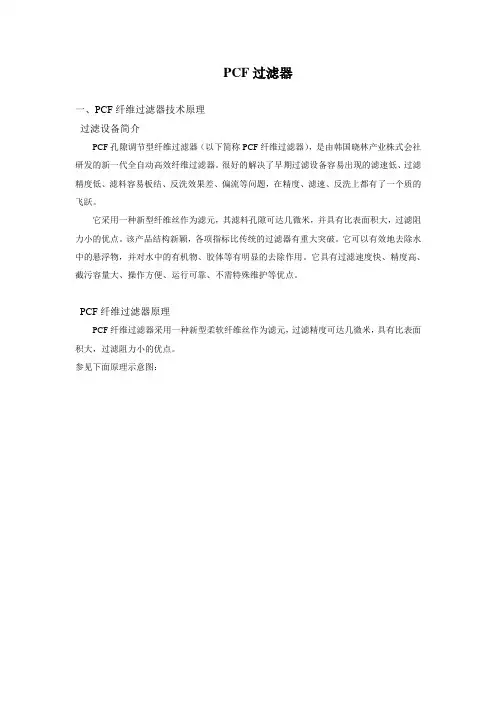

PCF过滤器一、PCF纤维过滤器技术原理过滤设备简介PCF孔隙调节型纤维过滤器(以下简称PCF纤维过滤器),是由韩国晓林产业株式会社研发的新一代全自动高效纤维过滤器。
很好的解决了早期过滤设备容易出现的滤速低、过滤精度低、滤料容易板结、反洗效果差、偏流等问题,在精度、滤速、反洗上都有了一个质的飞跃。
它采用一种新型纤维丝作为滤元,其滤料孔隙可达几微米,并具有比表面积大,过滤阻力小的优点。
该产品结构新颖,各项指标比传统的过滤器有重大突破。
它可以有效地去除水中的悬浮物,并对水中的有机物、胶体等有明显的去除作用。
它具有过滤速度快、精度高、截污容量大、操作方便、运行可靠、不需特殊维护等优点。
PCF纤维过滤器原理PCF纤维过滤器采用一种新型柔软纤维丝作为滤元,过滤精度可达几微米,具有比表面积大,过滤阻力小的优点。
参见下面原理示意图:过滤过程示意图反洗过程示意图过滤过程:对纤维丝施以回转机具压榨,使其纤维丝纵向之间孔隙变小,水中的悬浮物均被挡住留在纤维丝外,过滤后得到清洁的处理水。
当过滤器内被截留的悬浮污物(杂质)增多,处理水量下降,压力达到设定值或达到设定的时间,自动进入反冲洗过程。
由于本过滤器是采用纤维丝纵向之间的孔隙进行过滤,纤维丝严格按预定的方向排列所以形成的孔隙均匀,绝对不会产生偏流。
由于该过滤器的过滤水是由四周向中间过滤,过滤量取决于过滤面积,所以按传统过滤速度计算方法,过滤速度可以达到60-100m/h。
反洗过程:反洗时让过滤器的压榨机具放松,使过滤纤维的孔隙在舒张的状态下,用压缩空气(罗茨风机)和处理水反冲洗,将污物通过排放管排除,然后又自动进入过滤程序,从而实现去污存清的原理。
1、反洗时纤维丝是完全打开的,这样截留的粘附性不强的悬浮物很容易冲出来。
2、在纤维丝打开的状态下,底部通入罗茨风机送来的空气,一是利用空气的擦洗功能,更重要的是利用空气产生的扰动,使纤维丝强烈抖动,纤维丝之间产生摩擦,这样粘附在纤维丝上比较牢固的悬浮物被摩擦下来,利用水冲洗出去3、纤维类滤料不好清洗的主要原因是打结或者悬挂的部位,本过滤器只使用了纤维丝的中间部位,悬挂的部位参与反洗,但是不参与过滤,所以不影响整体的过滤和反洗。

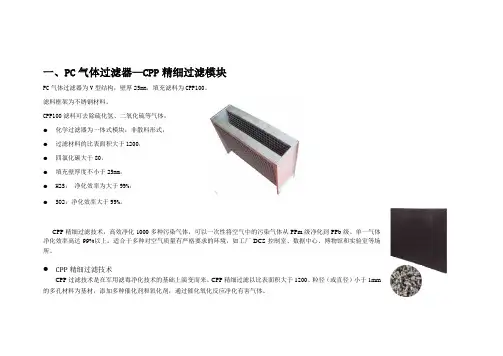

一、PC气体过滤器—CPP精细过滤模块PC气体过滤器为V型结构,壁厚25mm,填充滤料为CPP100。
滤料框架为不锈钢材料。
CPP100滤料可去除硫化氢、二氧化硫等气体;●化学过滤器为一体式模块,非散料形式,●过滤材料的比表面积大于1200,●四氯化碳大于80,●填充壁厚度不小于25mm,●H2S:净化效率为大于99%;●SO2:净化效率大于99%。
CPP精细过滤技术,高效净化1000多种污染气体,可以一次性将空气中的污染气体从PPm级净化到PPb级。
单一气体净化效率高达99%以上。
适合于多种对空气质量有严格要求的环境,如工厂DCS控制室、数据中心、博物馆和实验室等场所。
●CPP精细过滤技术CPP过滤技术是在军用滤毒净化技术的基础上演变而来。
CPP精细过滤以比表面积大于1200、粒径(或直径)小于1mm 的多孔材料为基材,添加多种催化剂和氧化剂,通过催化氧化反应净化有害气体。
微小粒径的多孔材料具有较大的外表面和较小的内扩散影响,产生薄的吸附层,可以在高气流流速下使用,产生较低的气流阻力获得较高的吸附效率和有效容量。
与传统的深床过滤技术采用的材料相比,可以大幅减少活性炭的使用量,使用成本降低。
每个模块单一气体的净化效率大于99% CPP100系列:酸性气体CPP200系列:综合气体CPP300系列:氨气CPP400系列:氯气CPP500系列:一氧化碳CPP600系列:氰化氢、光气等毒气CPP700系列:甲醛二、PC 气体过滤器—CPP 精细过滤模块净化原理脱硫机理: 形成固态化合物沉积在载体表面及内部。
硫化氢:H2S + 2KOH —— K2S + 2H2O2H2S + O2 —催化剂—2S + 2H2OX 轴:时间(min ));Y 轴:穿透浓度;入口浓度 4500ppb二氧化硫:SO2 + 2KOH ——K2SO3 + H2OSO2 + O2 —催化剂—SO3氨气:形成固态磷酸盐或铜氨络离子3NH3 + H3PO4 ——(NH4)3PO42NH3 + 2Cu2+ + 2SO42- ——Cu2(OH)2SO4 + (NH4)2SO4 Cu2(OH)2SO4 + 8NH3 ——2[Cu(NH3)4] 2+ + OH- +SO42+三、PC气体过滤器—CPP精细过滤模介绍3.1风量为55000m3/h空调箱体PC气体过滤器3.1.1滤料介绍:PC气体过滤器----CPP100基本参数●外型尺寸:150mm(高)×630mm(宽) ×450mm(深)●模块数量:60个●过滤材料的基材为椰壳炭,比表面积大于1200,●四氯化碳大于80,厚度不小于25mm,●采用一体式设计,非散料填装,避免发尘。
