防爆电气原理课件

格式：pptx
大小：2.95 MB
文档页数：1

下载文档原格式

防爆电气原理PPT页

19
19
防爆电气设备基本知识
防爆电气设备常用防爆型式
浇封型电气设备“m” 举例
浇封型电磁阀
20
20
防爆电气设备基本知识
Q
防爆电气设备常用防爆型式
正压型电气设备：“P” 正压型电气设备是指具有正压外壳的电气设备。防爆标志为“p”。所谓
正压外壳是指保持内部保护气体的压力高于周围爆炸性气体环境的压力，阻止外部混合物进入的外壳。正压型电气设备又分为Px、Py、Pz三种型式。 Px型正压——将正压外壳内的危险分类从1区降至安全区的正压保护。 Py型正压——将正压外壳内的危险分类从1区降至2区的正压保护。 Pz型正压——将正压外壳内的危险分类从2区降至安全区的正压保护。正压型电气设备是采用正压的惰性气体或空气把点燃源与可燃环境隔离。
8
8
防爆电气设备基本知识
隔爆面的参数： 1.隔爆接合面宽度 (符号为 L）:从隔爆外壳内部通过接合面到隔爆外壳外部的最短通路。注：该定义不适用于螺纹接合面。 2.距离（符号为l）:当隔爆接合面L被组装隔爆外壳部件的紧固螺钉孔分隔时，隔爆接合面的最短通路。 3.隔爆接合面间隙（符号为i ）电气设备外壳组装完成后，隔爆接合面相对应表面之间的距离。注：对于圆筒形隔爆接合面，间隙是两直径之差。
14
14
防爆电气设备基本知识
防爆电气设备常用防爆型式
增安型电气设备：“e” 增安型电气设备是指对正常条件下不会产生电弧或电火花的电气设备
，进一步采取措施，提高其安全程度，防止电气设备产生电弧、电火花及危险高温的电气设备。其防爆标志为“e”。增安型电气设备主要通过如下措施提高设备安全性： a 外壳具备一定防尘、防水等级(IP等级)，防止外部介质影响内部电气安全； b 选用绝缘等级高的绝缘材料，增大的电气间隙、爬电距离保证内部电气充分安全； c 可靠地电气连接，降低接触电阻，实现良好电气连接，降低温升。

防爆电气基础知识培训篇_PPT课件

典型危险气体乙炔氢气乙烯丙烷氨气
欧洲 EN50014
IIC IIC IIB IIA IIA
北美NEC500 Class I A B C D /
中国 GB 3836.1
IIC IIC IIB IIA /
最小点燃能量（微焦耳） 20* 20* 60 180* /
A、隔爆型电气设备“d”。将设备在正常运行时，能产生火花电弧的部件置于隔爆外壳内，隔爆外壳能承受内部的爆炸压力而不致损坏，并能保证内部的火焰气体通过间隙传播时降低能量，不足以引爆壳外的气体。
• 能防止直径大于12 mm的固体异物进入壳内。
3
防止大于2.5 mm的固体异物
• 能防止直径(或厚度)大于2.5 mm的工具,金属线等进入壳内。
• 能防止直径大于2.5 mm的固体异物进入壳内。
4
防止大于1 mm的固体异物
• 能防止直径(或厚度)大于1 mm的工具、金属线等进入壳内。
• 能防止直径大于1 mm的固体异物进入壳内。

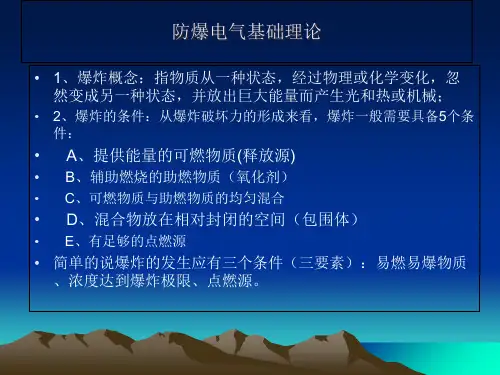

防爆电气基础理论
• 1、爆炸概念：指物质从一种状态，经过物理或化学变化，忽然变成另一种状态，并放出巨大能量而产生光和热或机械；
• 2、爆炸的条件：从爆炸破坏力的形成来看，爆炸一般需要具备5个条件：
• A、提供能量的可燃物质(释放源)
• B、辅助燃烧的助燃物质（氧化剂） • C、可燃物质与助燃物质的均匀混合
炸性气体环境用电气设备 IIC级： L≥25mm， l≥9mm
5 mm的工具,金属线等进入壳内。
第15部分：危险场所电气安装（煤矿除
外）中的5.2之规定：当电器从正常位置的任何方向倾斜至15°以内任一角度时，垂直滴水应无有害影响。
承受猛烈的海浪冲击或强烈喷水时，电器的进水量应不致达到有害的影响。

《防爆电气设备》PPT课件

第二章
电气设备防爆技术标准化现状
精选课件ppt
15
主要电气防爆技术（防爆型式）
• 目前我国接受的主要电气防爆技术有：
1、隔爆型(Exd)
6、充砂型(Exq)
2、本安型(Exia/Exib)
7、n型(ExnA/nC/nL,nR,nZ)
3、增安型(Exe)
8、浇封型(Exm)
4、正压型(Exp)
9、气密型(Exh)(已归入n型)
2. Exib－直至一个元件或其它类型的故障仍能保持防爆性能的
设备。本质设备可安装在1区、2区危险场所。本安关联设备
可连接到1区、2区危险精选场课所件p。pt
27
主要防爆技术－本质安全型Exi(续)
• 最小点燃曲线的概念
1. 最小点燃电流：用标准电火花试验装置，在电阻和电感电路中引起爆炸性试验混合物点燃的最小电流。
氢气
B
IIC
乙炔
精选课件ppt A
8
易
爆炸性危险气体分级
－引燃温度（AIT)分组
中国 IEC 欧洲标准北美标准气体易燃温度t(℃) 点燃特性
T1
T1
>450
难
T2
T2
450≧t>300
T2
T2A
300≧t>280
T2
T2B
280≧t>260
T2
T2C
260≧t>230
T2
T2D
230≧t>215
5、充油型(Exo)
10、粉尘防爆(DIP)
• 解决主要点燃源：由电气因素引起的电火花和热效应。
• 非电气设备防爆技术在中国尚处于起步阶段（包括机械摩擦火花、静电火花和光辐射等）。

《防爆电气设备培训》课件

05 防爆电气设备的故障处理与案例分析
防爆电气设备的常见故障及处理方法
防爆电气设备外壳破裂、变形
防爆电气设备内部元件故障
检查外壳制造质量是否符合标准，如损坏严重应及时更换。
定期对设备进行维护保养，及时更换损坏的元件。
防爆电气设备线路老化或短路
防爆电气设备操作不规范
定期检查电缆、电线是否老化或破损，及时更换。
详细描述
防爆电气设备是指在易燃易爆、高温、腐蚀等危险场所使用的电气设备，通过特殊的结构和材料，能够防止爆炸性混合物点燃和爆炸，从而保障人员和设备安全。
防爆电气设备的重要性
总结词
防爆电气设备是工业生产中不可或缺的重要设备，能够保障人员安全、减少财产损失，提高生产效率和安全性。
详细描述
在石油、化工、煤炭等易燃易爆危险场所，电气设备的安全性能至关重要。防爆电气设备能够有效地防止爆炸事故的发生，保障人员安全，减少财产损失。同时，使用防爆电气设备还能够提高生产效率和安全性，避免因设备故障或事故导致的生产中断和损失。
在爆炸危险场所，应选用适合场所等级的防爆电气设备，并确保设备外壳完整、紧固，无裂纹、损伤等现象。
防爆电气设备应安装在危险区域外，并保持与危险区域的隔离，严禁将设备安装在危险区域内。
防爆电气设备的安全操作规程
操作防爆电气设备前，必须了解设备的性能、操作方法、注意事
项等，并经过专业培训合格。
操作过程中，应严格遵守操作规程，严禁违章操作、带电作业等
危险行为。
操作后应及时检查设备运行状况，发现异常应及时处理或上报。
防爆电气设备的安全防护措施
防爆电气设备的外壳应保持完整、紧固，严禁随意打开或损坏外壳，以防发生爆炸或电击事故。

防爆电气ppt课件

适应各种恶劣环境条件，如高温、低温、潮湿、腐蚀等。
具备防爆、隔爆、本质安全等防护功能。
特点能够在爆炸性气体环境中安全运行。
防爆电气的重要性
保障生命安全
促进经济发展
爆炸性气体环境对人类生命安全构成严重威胁，防爆电气能够降低爆炸事故发生的可能性，从而保障人员生命安全。
防爆电气的广泛应用能够促进工业生产的稳定发展，为社会经济的繁荣做出贡献。
维护生产安全
在石油、化工、煤炭等工业生产过程中，防爆电气能够保障生产设备的安全运行，避免因电气设备故障引发的生产事故。
防爆电气的应用场景
石油、化工行业
煤炭行业
在石油、化工生产过程中，存在大量的易燃易爆气体，防爆电气广泛应用于泵站、罐区、管道等关键部位。
在煤炭开采和加工过程中，矿井下的电气设备需要具备防爆功能，以保障矿工的生命安全和生产设备的正常运行。
预防措施
针对故障原因，采取预防措施，如加强设备维护、改善运行环境等，降低故障发生率。
05 防爆电气的安全注意事项
使用防爆电气的安全要求
防爆电气设备的选择
应选择符合国家标准的防爆电气设备，并根据爆炸性环境的等级和危险物质的类别进行合理选用。
安装与维护
防爆电气设备应安装在危险区域外，并定期进行维护和检查，确保其性能正常。
提高防爆电气安全性能的措施与建议
加强标准制定和执行
制定更加严格的防爆电气安全标准，并加强标准的执行和监管。
提高产品质量
鼓励企业提高产品质量，加强质量管理体系建设，确保产品符合安全标准。
加强宣传培训
加强对企业和从业人员的宣传培训，提高安全意识和操作技能。
THANKS FOR WATCHING

电气防爆

5、隔爆接合面不得有锈蚀及油漆，应涂防锈油或磷化处理。如有锈迹，用棉纱擦净后，留有呈青褐色氧化亚铁云状辅迹，用手摸无感觉者乃算合格。
6、观察窗孔胶封及透明度良好，无破损、无裂纹。
七、隔爆外壳的修理与保养
(1)隔爆接合面的修复
隔爆接合面的表面粗糙度Rａ不大于不大于6.3μｍ，接合面出现轻微的伤痕或锈蚀时，可用油石蘸机油研磨。只要伤痕的深度和宽度不超过0．5mm，其投影长度不大于接合面长度的2／3，磨平后可继续使用。
（2）隔爆外壳的隔爆性。又称不传爆性，爆炸性混合物在壳内爆炸时所产生的高温气体或火焰，通过外壳各接合面处的间隙得到足够的冷却，使之不会点燃壳外的爆炸性混合物。
为了保证防爆，隔爆型电气设备要求：
（1）外壳应有足够的机械强度
外壳净容积不同时，所产生最大压力也不同。因此应根据净容积大小来确定电气设备外壳的机械强度。
第三讲矿用电气设备的防爆
瓦斯爆炸条件：
瓦斯浓度：在5％～16％时，容易爆炸，其中当瓦斯浓度达到9％左右时爆炸最强烈。
空气中氧气的浓度：高于12％时
高温火源：瓦斯只有在一定温度以上才能爆炸。能够引起瓦斯爆炸的最低温度为650～750℃。
井下产生电火花的原因
（1）开关正常工作时，接通或切断电路，在开关触头间会形成高温电弧。
类型：平面、轴、操纵杆 1、隔爆结合面间隙、长度(宽度)和粗
糙度符合要求。
2、隔爆结合面无锈蚀，不能涂防锈漆
3、隔爆结合面经磷化处理后，涂抹防锈油脂(风士林)。
4、隔爆结合面不能产生的机械伤痕，如有伤痕作，其宽度与深度均不大于0.5mm；长度应保证剩余无伤隔爆面有效长度不小于规定长度的2／3。

电气防爆知识学习PPT课件

第6页/共116页
爆炸性气体/蒸气危险环境区域的划分是依据释放源的性质来确定的。
原则上，在没有任何外界条件影响的情况下，连续级释放源周围形成0区；第一级释放源周围形成1区；第二级释放源周围形成 2
区。通风，即空气流动，使新鲜的空气置换释放源周围的大气
以促进可燃性气体逸散。通风速率适当，也能避免爆炸性气体环境的持久性，影响区域类型。
我国对爆炸性危险场所（气体/蒸汽）划分的依据是：
GB3836.14-2000《爆炸性气体环境用电气设备第14部分危险场所分类》
GB50058-1992 《爆炸和火灾危险环境电力装置设计规范》
根据爆炸性气体（蒸气）环境出现的频率和持续时间把危险场所分为以下区域。
0区：爆炸性气体环境连续出现或长时间存在的场所。 1区：在正常运行时，可能出现爆炸性气体环境的场所。 2区：在正常运行时，不可能出现爆炸性气体环境，如果出现也是偶尔发生并且仅是短时间存在的场所。
第11页/共116页
防爆电气设备的通用技术要求 GB3836.1-2000 《爆炸性气体环境用电气设备第1
部分：通用要求》所规定的是各种防爆结构类型电气设备所共同需要遵守的技术指标。这些技术条款约束着它们共性的潜在危险。
这个标准的内容除非被其它专业标准修改或补充。
第12页/共116页
● 适用条件：按此标准制造的防爆电气设备一般的运行条件：
第14页/共116页
分级
ⅡA ⅡB ⅡC
最大试验安全间隙MESG （mm）
MESG＞0.9 0.5≤MESG≤0.9
MESG＜0.5
最小点燃电流比 MIC
MIC＞0.8 0.45≤MIC≤0.8
MIC＜0.45
第15页/共116页

电气防爆原理

为6KV，短路电流可达9.6KA时，虽法兰盘有 0.1—0.15mm2间隙,而箱内压力仍达到2MPA。
3、多空腔的过压现象
爆炸压力与初压成正比。初压为0.1MPA,爆炸压力约0.8MPA,初压为0.2MPA, 爆炸压力约1.6MPA.
为避免产生过压现象，在设计隔爆外壳时，应尽量缩小二腔容积之差，一般应小于4：1联通孔断面积应大于750mm2。
• 间隙:爆炸压力随间隙的增加而降低,间隙相同
时,随容积增大而增大。
2、外壳内绝缘油及有机物分解产生的压力
电弧作用下，绝缘油及有机物分解产生大量气体，从而使外壳受到较高的压力
P
CA g t g V0
P0
• 过压要比瓦斯爆炸压力还大；例如：塑料K21-22 在电弧持续1S所产生的压力可达1.1MPA，高压油开关箱内进行三相短路试验，当切断线路的电压
1、最大试验安全间隙
d d0 K
它是介于传爆与不传爆之间的间隙。间隙值的大小与结合面宽度及爆炸性混合物的种类等因素有关，它可以通过实验来确定。
2、隔爆外壳接合面的要求
对结合面的间隙宽度和光洁度的要求也不一样。通常对以法兰结合的法兰盘强度要求比外壳更高。
隔爆外壳的材料要求
隔爆型电气设备外壳材质应以钢和高级铸铁为主，在某些条件下也可用铝合金或塑料。
六、本质安全防爆原理
本质安全防爆是根据安全火花原理，通过合理地选择电气参数，使系统在正常或故障状态下，产生的电火花变得相当小，不能点燃周围的爆炸性混合物。
本质安全电路的安全措施： 1、电源限流措施 2、电感元件的消能措施 3、安全栅
四、防爆设备的类型与标志
I类煤矿井下用电气设备 1、按其使用环境

防爆电气技术培训课件

防爆电气的主要特点
防爆电气的分类
根据爆炸性环境的差异，防爆电气可分为隔爆型、增安型、本质安全型等不同类型。
具有防爆结构、防爆性能、安全保护等措施，能够适应易燃易爆危险场所的特殊环境要求。
防爆电气的应用领域
石油、化工、制药等工业领域
01
在这些行业中，易燃易爆物质较多，防爆电气是必不可少的设
备。
安全注意事项
在故障排除过程中，应遵循安全操作规程，确保人员和设备安全。
04
防爆电气安全与防护
防爆电气安全知识
防爆电气设备的分类
根据爆炸性气体环境、粉尘/纤维爆炸环境等不同环境，将防爆电气设备分为不同的类型。
防爆电气设备的原理
阐述防爆电气设备的工作原理，以及其在不同环境中的适应性。
防爆电气设备的选用
故障模拟演练内容
模拟演练中，可以设置一些常见的故障场景，如设备漏气、温度异常、电机故障等，让操作人员进行故障排查和处理。
演练评估与总结
演练结束后，对参与人员的表现进行评估和总结，指出不足之处和改进方向，提高操作人员的应急处理能力。
防爆电气设备安全演练
安全演练目的
通过安全演练，提高操作人员对防爆电气设备安全操作的意识和技能，确保在实际工作中能够严格遵守安全规定，避免事故发生。
防爆电气设备的分类
根据爆炸性环境的差异，防爆电气设备可分为隔爆型、增安型、本质安全型等不同类型。
增安型电气设备在正常运行时不会产生电弧、火花，同时具有较低的表面温度，以防止点燃可燃气体。
隔爆型电气设备采用坚固的外壳，将可能产生火花的部分隔离，防止外部可燃气体进入外壳内部。
本质安全型电气设备在正常工作和故障状态下产生的电火花和热效应均不足以点燃周围环境中的可燃气体。

防爆电气讲义.pptx

（5）为了解决初始火灾的灭火，提出必须配备的灭火设施。
2020/9/9
9
3.易燃物质分类：
（1）GBJ16-（2001年版）建筑设计防火规范将物品的火灾危险性分成五大类，把易燃物质分在甲、乙、丙前三类中。
甲类：闪点<28℃的易燃液体、爆炸下限<10%的易燃气体；自燃和遇水燃烧的固体
乙类：28 ℃≤闪点<60 ℃的易燃液体、爆炸下限≥
甲3 固体受热分解（硝化棉、黄磷）
甲4 固体遇湿分解（钾、钠）
甲5 强氧化剂遇酸、撞击、分解
甲6 固体震动分解（乙炔银、赤磷）
2、四种爆炸防爆措施
2020/9/9
3
爆炸危险场所定义：
在大气条件下，气体、蒸汽或雾状、粉尘或纤维状的可燃物质与空气构成的混合物，在该混合物中点燃后，燃烧或爆炸将传遍整个未燃混合物的场所。
2020/9/9
11
（3）GB12268-90 “危险货物品表”
为了易燃物质的运输和包装要求，与国际接轨分为
低闪点液体闪点<-18 ℃
需Ⅰ类包装
中闪点液体 -18 ℃≤闪点< 23 ℃ 需Ⅱ类包装
高闪点液体 23℃≤闪点≤61 ℃ 需Ⅲ类包装
上述23℃是欧洲城市最热平均气温
2020/9/9
12
第一章中国爆炸危险场所电气安全规程和标准
10.爆炸危险场所的电气安全监督和检查要求
4.正压型电气设备 GB3836.5—1987
10%的易燃气体、易燃固体；
丙类：闪点≥60 ℃的可燃液体、可燃固体。
上述28℃是我国南方城市最热月平均气温，也就是甲类易燃液体在室温下，能引起闪燃现象，60 ℃时柴油的闪点，所以划分甲、乙、丙类是汽油（闪点-42 ℃ ）、煤油（闪点40 ℃ ）、柴油（闪点>60 ℃ ）的闪点为基准。

电气防火和防爆ppt

严格控制电气设备选用和配置，采用耐火耐高温、防爆防辐射的设备。
措施二
加强电缆和电线的选材和维护，防止短路和过载。
措施三
建立完善的消防报警系统和灭火设施，及时发现和处理火源。
某大型钢厂的电气防火和防爆管理经验分享
管理经验概述
管理经验一
某大型钢厂通过科学有效的电气防火和防爆管理，实现了安全生产。
电气防火和防爆的重要性
保障生命安全
电气防火和防爆可以有效预防电气火灾和爆炸事故的发生，保障人民生命安全。
促进经济发展
电气防火和防爆是保障工业生产和基础设施建设顺利进行的重要前提，有利于促进经济发展。
维护财产安全
电气防火和防爆可以预防电气火灾和爆炸事故对财产的破坏，减少经济损失。
符合法规要求
根据不同场合和要求，对电气设备进行防火和防爆设计，如采用封闭式结构、通风装置等，以减少火灾和爆炸的风险。
03
电气防火和防爆的技术措施
隔离措施
隔离变压器和电容器
将变压器和电容器进行隔离，防止短路和过载导致火灾。
隔离电源
通过电源隔离变压器、稳压电源等设备，避免设备间相互干扰。
隔离火源
将易燃易爆物品远离火源，禁止吸烟和明火。
电气防火和防爆的基本措施
合理选择电气设备和电缆
应选择符合规范的电气设备和电缆，避免使用劣质产品。
保持电气设备和线路的完好性
定期检查和维护电气设备和线路，确保其完好无损，防止短路、过载等问题。
设置适当的保护装置
对电气设备进行防火和防爆设计
在电气系统中设置适当的保护装置，如熔断器、断路器等，以便在发生短路或过载时及时切断电源。
03
在易燃易爆环境中使用阻燃材料，降低火灾蔓延速度。

防爆电气PPT

防爆标志
防爆型产品的外壳上一般有以下标志，具体含义如下： Ex d Ⅱ B T4 ① ②③④ ⑤ ①、中国及国际电工委员会防爆标志 ②、隔爆型 ③、除煤矿、井下用之外的电气设备 ④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级小点燃电流分为ABC三级 ⑤、按设备最高表面温度分为T1至T6六个组 ⑤、按设备最高表面温度分为T1至T6六个组
防爆电气基础
爆炸的概念
爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量，使周围的物体遭受到猛烈的冲击和破坏。三个必要条件：爆炸性物质、氧气、点燃源
为什么要防爆？
易爆物质 :很多生产场所都会产生某些可燃性物质。煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有 80% 以上的生产车间区域存在爆炸性物质。氧气 : 空气中的氧气是无处不在的。点燃源 : 在生产过程中大量使用电气仪表，各种磨擦的电火花 , 机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。客观上很多工业现场满足爆炸条件。当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。因此采取防爆就显得很必要了。
危险场所危险性划分
爆炸性物质区域定义爆炸性气体混合物连续或长时在正常情况下 , 爆炸性气体混合物连续或长时间存在的场所间存在的场所在正常情况下爆炸性气体混合物有可能出现有可能出现的在正常情况下爆炸性气体混合物有可能出现的气体 (CLASS Ⅰ) 场所在正常情况下爆炸性气体混合物不可能出现 , 仅仅在不正常情况下偶尔或短时间出现的场所仅仅在不正常情况下 , 偶尔或短时间出现的场所在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物可能连续的混合物可能连续 , 短时间频繁地出现或长时间存在的场所间存在的场所在正常情况下 , 爆炸性粉尘或可燃纤维与空气仅仅在不正常情况下的混合物不能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所偶尔或短时间出现的场所中国标准 0区 Div.1 1区 2区 Div.2 北美标准

《电气防爆基础知识》PPT课件全文

2024/8/29
5
二.爆炸
定义：由于氧化反应或者其他放热反应而引起压力和温度的骤升现象
➢ 产生爆炸的因素分析
防爆产品不合格 20％防爆安装不合格70％其它原因10％例如错误的操作
2024/8/29
6
2024/8/29
7
About 375 employees of contracting firms Jacobs and JE Merit were
其中4%是氢气的爆炸下限,75%是氢气的爆炸上限可燃性物质的爆炸极
限范围各不相同,例如：
甲烷[5, 15 ] 乙烯[2.7, 34] 甲醇[5.5, 36] 丙烷[2, 9.5 ]
氢气[4, 75.6 ] ……
可燃性物质与空气的混合浓度介于爆炸极限范围内
2024时/8/,2遇9 到点火源就会
18
四.爆炸性混合物的分类、分级和分组
8
Mo2s0t24o/f8/t2h9e damage to the process unit was thermal <from the fire wh9ich ensued after the explosion>.
"2T02h4e/8f/i2r9e was extinguished by nightfall. A portion of the plant was10 reduced to a pile of smouldering, gnarled metal" <L.A. Times>
电气防爆基础知识
2024/8/29
1
目录
一.电工术语爆炸性环境用电气设备
二.爆炸
三.爆炸三要素
四.爆炸性混合物的分类、分级和分组

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

IIIA - 可燃性飞絮 IIIB - 非导电性粉尘 IIIC - 导电性粉尘
代表性气体/粉尘
5
防爆电气设备基本知识
防爆电气设备的防爆原理
6
6
防爆电气设备基本知识
防爆电气设备常用防爆型式
常用防爆型式简介
隔爆型电气设备：“d” 隔爆型电气设备是指具有隔爆外壳的电气设备，防爆标志为“d”。隔
爆外壳是指能承受内部的爆炸压力，并能阻止爆炸火焰向周围环境传播的防爆外壳。隔爆型电气设备通过如下措施实现隔离爆炸： a 耐爆：外壳具有一定的强度，内部产生爆炸而不损坏和变形； b 隔爆：外壳具有特定的结构、参数的隔爆接合面，阻止外壳内的爆炸通过接合面传播到外壳周围的爆炸性气体危险环境。
19
19
防爆电气设备基本知识
防爆电气设备常用防爆型式
浇封型电气设备“m” 举例
浇封型电磁阀
20
20
防爆电气设备基本知识
Q
防爆电气设备常用防爆型式
正压型电气设备：“P” 正压型电气设备是指具有正压外壳的电气设备。防爆标志为“p”。所谓
正压外壳是指保持内部保护气体的压力高于周围爆炸性气体环境的压力，阻止外部混合物进入的外壳。正压型电气设备又分为Px、Py、Pz三种型式。 Px型正压——将正压外壳内的危险分类从1区降至安全区的正压保护。 Py型正压——将正压外壳内的危险分类从1区降至2区的正压保护。 Pz型正压——将正压外壳内的危险分类从2区降至安全区的正压保护。正压型电气设备是采用正压的惰性气体或空气把点燃源与可燃环境隔离。
21
21
防爆电气设备基本知识
9
9
防爆电气设备基本知识隔爆型电气设备隔爆接合面的结构型式 1. 平面式 2. 圆筒式 3. 螺纹式 4. 止口式
10
10
防爆电气设备基本知识
平面式
11
11
防爆电气设备基本知识
止口式
12
12
防爆电气设备基本知识
13
13
防爆电气设备基本知识
防爆电气设备常用防爆型式
隔爆型电气设备举例
隔爆型镇流器
7
7
防爆电气设备基本知识
解释：电气设备外壳的内部由于呼吸作用会进入周围的爆炸性气体混合物，当设备产生电火花及危险高温时，将引燃壳内的爆炸性气体混合物，形成巨大的爆破力及冲击波。一方面隔爆外壳应能承受内部的爆炸压力而不破损；另一方面隔爆外壳的接合面应能阻止爆炸火焰向壳外传播点燃周围的爆炸性气体混合物。因此隔爆外壳应有耐爆性及隔爆性两种性能。
8
8
防爆电气设备基本知识
隔爆面的参数： 1.隔爆接合面宽度 (符号为 L）:从隔爆外壳内部通过接合面到隔爆外壳外部的最短通路。注：该定义不适用于螺纹接合面。 2.距离（符号为l）:当隔爆接合面L被组装隔爆外壳部件的紧固螺钉孔分隔时，隔爆接合面的最短通路。 3.隔爆接合面间隙（符号为i ）电气设备外壳组装完成后，隔爆接合面相对应表面之间的距离。注：对于圆筒形隔爆接合面，间隙是两直径之差。
3
爆炸性环境用电气设备
防爆电气设备基本知识
防爆设备类别
I类 II类 III类
煤矿瓦斯气体环境用
除* 煤矿瓦斯气体之外其它爆炸性气体环境用
除* 煤矿外的爆炸性粉尘环境用
4
防爆电气设备基本知识
爆炸性环境
防爆设备类别
I类甲烷
II 类
IIA - 丙烷 IIB - 乙烯 IIC - 氢气来自III 类17
17
防爆电气设备基本知识
防爆电气设备常用防爆型式
本质安全型电气设备“i” 举例
涡街流量计
便携式可燃气体探测器
18
18
防爆电气设备基本知识
防爆电气设备常用防爆型式
浇封型电气设备：“m” 浇封型电气设备是指：将产生点燃爆炸性混合物的火花或过热的部分
封入复合物中，使它们在运行或安装条件下不能点燃爆炸性混合物。根据保护等级可分为ma和mb两级。浇封型电气设备主要通过如下措施把点燃源与可燃环境隔离。 a 用树脂等复合物浇封剂把产生火花或过热的部分完全包覆； b 对过热部分进行用电的或热的保护装置进行温度限制保护； c 对电阻器、螺旋形单层线圈绕组、纸质电容器、陶瓷电容器、半导体选用可靠部件等等。
防爆电气设备基本知识
防止爆炸发生，必须要从火灾、爆炸发生的三个要素考虑，限制了其中一个条件，就限制了爆炸的产生。
防爆电气设备：依据相关防爆技术标准、规范设计
和制造的电气设备，使用在爆炸性环境中不会引爆周围的爆炸性气体或粉尘。
2
防爆电气设备基本知识
防爆型式温度组别防护等级设备保护级别(EPL) 防爆保护类型防爆标志
14
14
防爆电气设备基本知识
防爆电气设备常用防爆型式
增安型电气设备：“e” 增安型电气设备是指对正常条件下不会产生电弧或电火花的电气设备
，进一步采取措施，提高其安全程度，防止电气设备产生电弧、电火花及危险高温的电气设备。其防爆标志为“e”。增安型电气设备主要通过如下措施提高设备安全性： a 外壳具备一定防尘、防水等级(IP等级)，防止外部介质影响内部电气安全； b 选用绝缘等级高的绝缘材料，增大的电气间隙、爬电距离保证内部电气充分安全； c 可靠地电气连接，降低接触电阻，实现良好电气连接，降低温升。
杨茜
中海油天津化工研究设计院有限公司国家防爆产品质量监督检验中心（天津）石油和化学工业电气产品防爆质量监督检验中心
国际电工委员会IECEx检验实验室
Supervision & Test Center of Ex-products of China Petroleum & Chemical Industry (PCEC)
15
15
防爆电气设备基本知识
防爆电气设备常用防爆型式
增安型电气设备“e” 举例
增安型外壳的防爆控制箱
16
16
防爆电气设备基本知识
防爆电气设备常用防爆型式
本质安全型电气设备：“i” 本质安全电路: 在规定的条件下，包括正常工作和规定的故障条件，产
生的任何电火花或任何热效应均不能点燃规定的爆炸性气体环境的电路。本质安全型电气设备是指所有电路都是本安电路的电气设备。其防爆标志为“i”。本质安全设备保护等级又分为ia、ib和ic等级。本质安全型电气设备主要是控制电路的电气参数，使电路达到本安防爆要求，主要措施如下： a 降低电压和电流； b 减小电感和电容等储能元件参数。
