防爆电气安全辨识手册

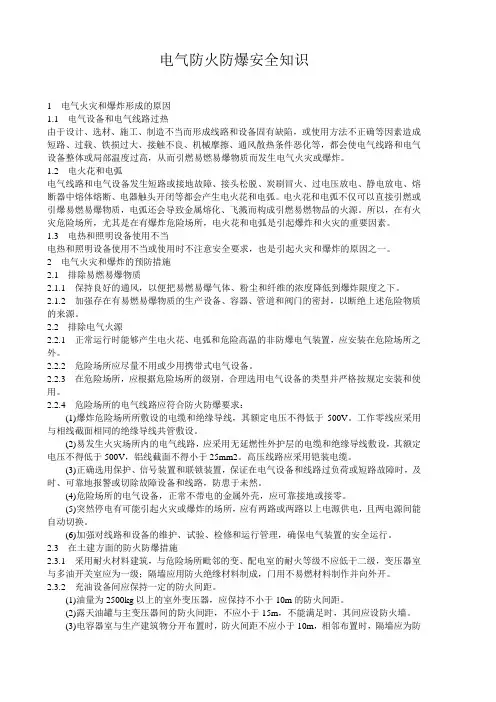

电气防火防爆安全知识1电气火灾和爆炸形成的原因1.1电气设备和电气线路过热由于设计、选材、施工、制造不当而形成线路和设备固有缺陷，或使用方法不正确等因素造成短路、过载、铁损过大、接触不良、机械摩擦、通风散热条件恶化等，都会使电气线路和电气设备整体或局部温度过高，从而引燃易燃易爆物质而发生电气火灾或爆炸。

1.2电火花和电弧电气线路和电气设备发生短路或接地故障、接头松脱、炭刷冒火、过电压放电、静电放电、熔断器中熔体熔断、电器触头开闭等都会产生电火花和电弧。

电火花和电弧不仅可以直接引燃或引爆易燃易爆物质，电弧还会导致金属熔化、飞溅而构成引燃易燃物品的火源。

所以，在有火灾危险场所，尤其是在有爆炸危险场所，电火花和电弧是引起爆炸和火灾的重要因素。

1.3电热和照明设备使用不当电热和照明设备使用不当或使用时不注意安全要求，也是引起火灾和爆炸的原因之一。

2电气火灾和爆炸的预防措施2.1排除易燃易爆物质2.1.1保持良好的通风，以便把易燃易爆气体、粉尘和纤维的浓度降低到爆炸限度之下。

2.1.2加强存在有易燃易爆物质的生产设备、容器、管道和阀门的密封，以断绝上述危险物质的来源。

2.2排除电气火源2.2.1正常运行时能够产生电火花、电弧和危险高温的非防爆电气装置，应安装在危险场所之外。

2.2.2危险场所应尽量不用或少用携带式电气设备。

2.2.3在危险场所，应根据危险场所的级别，合理选用电气设备的类型并严格按规定安装和使用。

2.2.4危险场所的电气线路应符合防火防爆要求：(1)爆炸危险场所所敷设的电缆和绝缘导线，其额定电压不得低于500V。

工作零线应采用与相线截面相同的绝缘导线共管敷设。

(2)易发生火灾场所内的电气线路，应采用无延燃性外护层的电缆和绝缘导线敷设，其额定电压不得低于500V，铝线截面不得小于25mm2。

高压线路应采用铠装电缆。

(3)正确选用保护、信号装置和联锁装置，保证在电气设备和线路过负荷或短路故障时，及时、可靠地报警或切除故障设备和线路，防患于未然。

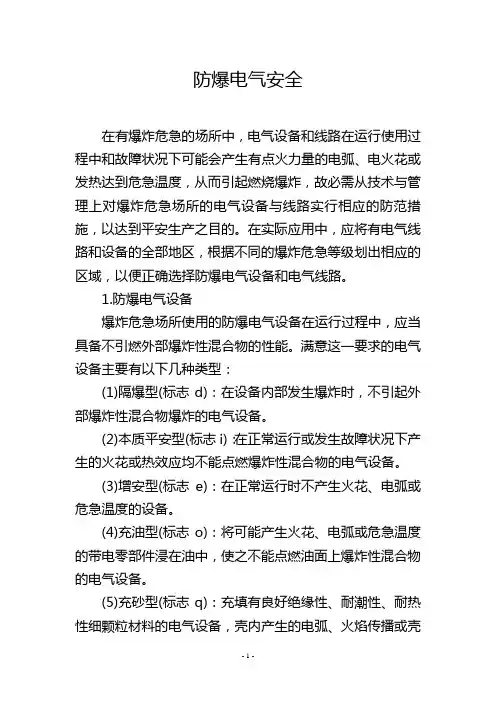

防爆电气安全在有爆炸危急的场所中，电气设备和线路在运行使用过程中和故障状况下可能会产生有点火力量的电弧、电火花或发热达到危急温度，从而引起燃烧爆炸，故必需从技术与管理上对爆炸危急场所的电气设备与线路实行相应的防范措施，以达到平安生产之目的。

在实际应用中，应将有电气线路和设备的全部地区，根据不同的爆炸危急等级划出相应的区域，以便正确选择防爆电气设备和电气线路。

1.防爆电气设备爆炸危急场所使用的防爆电气设备在运行过程中，应当具备不引燃外部爆炸性混合物的性能。

满意这一要求的电气设备主要有以下几种类型：(1)隔爆型(标志d)：在设备内部发生爆炸时，不引起外部爆炸性混合物爆炸的电气设备。

(2)本质平安型(标志i)：在正常运行或发生故障状况下产生的火花或热效应均不能点燃爆炸性混合物的电气设备。

(3)增安型(标志e)：在正常运行时不产生火花、电弧或危急温度的设备。

(4)充油型(标志o)：将可能产生火花、电弧或危急温度的带电零部件浸在油中，使之不能点燃油面上爆炸性混合物的电气设备。

(5)充砂型(标志q)：充填有良好绝缘性、耐潮性、耐热性细颗粒材料的电气设备，壳内产生的电弧、火焰传播或壳壁和颗粒表面的温度均不能点燃壳外爆炸性混合物的电气设备。

(6)通风、充气性(标志P)：向外壳内连续通入或充入正压的清洁空气、惰性气体，以阻挡外部爆炸性混合物进入外壳内部的电气设备。

(7)粉尘防爆型(标志S)：适用于粉尘爆炸危急场所，不能引起粉尘爆炸的电气设备。

在爆炸危急场所使用的防爆电气设备，必需经有关部门的鉴定单位检验合格后，方才准许生产和使用。

在防爆电气设备上应当有明显的永久性防爆标志。

防爆电气设备等级的划分应当与爆炸性危急场所等级划分相符。

在进行防爆电气设备选型时，应依据平安牢靠、经济合理的原则，尽量将设备安装在危急区域之外，或危急等级较低的区域内。

防爆标志辨识在企业的安全检查过程中，经常会遇到各种型式的防爆电气设备标志，如何理解防爆电气设备的标志并正确选用防爆电气设备十分重要。

有些企业会把适用于气体防爆环境的电气设备使用于粉尘防爆环境，也有企业会把适用于粉尘防爆环境的电气设备使用于气体防爆环境。

也有企业在选用气体防爆环境的电气设备时，防爆等级不够，譬如，二硫化碳气体防爆环境选用了IIB等级。

GB3836系列和GB12476系列给出气体爆炸性环境和粉尘爆炸性环境的防爆电气设备的技术标准。

下面我们来简单介绍一下防爆标志的有关内容。

GB3836.1-2010第29节给出了有关防爆标志的说明。

1、防爆标志的组成举例：ExiaIICT6的含义Ex：表明电气设备符合GB3836.1-2010第1章所列专用标准的一个或多个防爆型式。

2、爆炸性气体防爆环境，所使用的的各种防爆型式如下：d：隔爆外壳（对应EP1Gb或Mb）；e：增安型（对应EP1Gb或Mb或Gc）;ia：本质安全型（对应EP1Ga或Ma）、ib：本质安全型（对应EP1Gb或Mb）、ic：本质安全型（对应EP1GC）；ma：浇封型（对应EP1Ga或Ma）、mb：浇封型（对应EP1Gb或Mb）、me：浇封型（对应EP1GC）；nA：无火花（对应EP1Gc）、nC:火花保护（对应EP1Gc）、nR：限制呼吸（对应EP1Gc）;o：油浸型（对应EP1Gb）;px：正压型（对应EP1Gb或Mb）.py：正压型（对应EP1Gb）、pz：正压型（对应EP1Gc）;q：充砂型（对应EP1Gb或Mb）。

3、爆炸性粉尘防爆环境，所使用的的各种防爆型式如下：ta：外壳保护型（对应EP1Da）、tb：外壳保护型（对应EP1Db）tc：外壳保护型（对应EP1Dc）；ia：本质安全型（对应EP1Da）.ib：本质安全型（对应EP1Db）. ic：本质安全型（对应EP1De）；ma：浇封型（对应EP1Da）、mb：浇封型（对应EP1Db）、me：浇封型（对应EP1Dc）；P：正压型（对应EP1Db或DC）o4、气体粉尘类别，分类如下：爆炸性环境用电气设备分为I类、∏类和HI类。

防爆电气线路安全常识(通用版)Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0325防爆电气线路安全常识(通用版)在爆炸危险环境中，电气线路安装位置的选择、敷设方式的选择、导体材质的选择、连接方法的选择等均应根据环境的危险等级进行。

1.位置选择应当在爆炸危险性较小或距离释放源较远的位置敷设电气线路。

2.敷设方式选择爆炸危险环境中电气线路主要有防爆钢管配线和电缆配线。

3.隔离密封敷设电气线路的沟道以及保护管、电缆或钢管在穿过爆炸危险环境等级不同的区域之间的隔墙或楼板时，应采用非燃性材料严密堵塞。

4)导线材料选择爆炸危险环境危险等级1区的范围内，配电线路应采用铜芯导线或电缆。

在有剧烈振动处应选用多股铜芯软线或多股铜芯电缆。

煤矿井下不得采用铝芯电力电缆。

爆炸危险环境危险等级2区的范围内，电力线路应采用截面积4mm2及以上的铝芯导线或电缆，照明线路可采用截面积2.5mm2。

及以上的铝芯导线或电缆。

5)允许载流量1区、2区绝缘导线截面和电缆截面的选择，导体允许载流量不应小于熔断器熔体额定电流和断路器长延时过电流脱扣器整定电流的1.25倍。

引向低压笼型感应电动机支线的允许载流量不应小于电动机额定电流的1.25倍。

6)电气线路的连接l区和2区的电气线路的中间接头必须在与该危险阿环境相适应的防爆型的接线盒或接头盒附近的内部。

1区宜采用隔爆型接线盒，2区可采用增安型接线盒。

煤矿实用安全、防爆、供电三大保护标准手册一、安全用电（1）井下供电必须做到十不准：不准带电检修，不准甩掉无压释放或电流保护装置，不准甩掉漏电继电器和局部通风机的风电、瓦斯电闭锁装置，不准明火操作、明火打点，不准用铜、铝、铁丝代替保险丝，停风停电的采掘工作面未经检查瓦斯不准送电，有故障的供电线路不准强行送电，电气设备的保护装置失灵后不准送电，失爆电气设备不准使用，不准在井下拆卸矿灯。

（2）井下供电应做到“三无”、“四有”、“两齐”、“三全”、“三坚持”；“三无”是指无鸡爪子，无羊尾巴，无明接头；“四有”是指有过电流和漏电保护装置，有螺钉和弹簧垫，有密封圈和挡板，有接地装置；“两齐”是指电缆悬挂整齐，设备硐室清洁整齐；“三全”是指保护装置全，绝缘用具全，图纸、资料全；“三坚持”是指坚持使用检漏继电器，坚持使用煤电钻、照明和信号综合保护，坚持使用风电和瓦斯电闭锁。

（3）供电安全作业制度主要有工作票制度、工作许可制度、刀闸实验操作票和工作监护制度、停送电制度。

高压停送电的操作有专责电工执行，严格执行谁停电谁送电的停电制度，严禁有约时停送电现象发生。

检修或搬迁井下电气设备、电缆和电线前必须停电，用与电源电压相适应的验电笔验电，确认无电后再挂装接地线，对电气设备进行放电；所有开关的闭锁装置必须能可靠的防止擅自送电，防止擅自开盖操作开关，把手在切断电源时必须闭锁并悬挂“有人工作，不准送电”字样的警示牌，只有执行这项工作的人员才有权取下此牌送电。

高压线路和设备倒闸操作时，必须执行操作制度和监护制度，操作人员必须填写操作票，操作时必须两人执行，一人操作，一人监护。

（4）触电事故是指人体触及带电体或者人体接近高压带电体时，有电流流过人体而造成的事故。

电流对人的伤害大致分为电击和电伤，电击是指电流流过人体内部，造成人体内部器官损伤和破坏；电伤是指强电流瞬间通过人体的某一局部或者电弧对人体表面造成的烧伤。

触电事故中，大多数是电击事故。

防爆电气基础安全知识作为一种特殊的电气设备，防爆电气的使用具有一定的风险，因此在使用防爆电气时，必须了解一些基础安全知识，以确保使用过程中的安全。

本文将介绍防爆电气的基本概念、防爆电气标志、使用防爆电气的注意事项等方面的内容。

防爆电气的基本概念防爆电气，就是指在易燃气体、蒸气、粉尘等危险环境中使用的防止爆炸的电气设备。

这种设备必须能够承受在这种环境中的高温、高压、强电磁场等因素的考验。

防爆电气的主要作用是防止在潜在危险区域中产生的电火花，从而避免爆炸事故的发生。

防爆电气标识在使用防爆电气设备时，必须注意防爆电气的标识，以便识别设备的适用范围和使用要求。

常用的防爆电气标志包括：•Ex，表示是防爆电气设备标志；•A，B，C，D，表示适用的危险性区域等级，其中A级为最高级别，适用于危险性最高的区域；•I，表示对于易燃气体、蒸汽环境的适用等级；•II，表示对于易燃粉尘环境的适用等级；•X，表示易燃气体或粉尘的爆炸组成性质；•Y，表示大气环境下的防爆性；•Z，表示在恶劣环境下的防爆性。

在使用防爆电气时，如果不按照标识要求使用，就会产生安全隐患，容易引发事故。

使用防爆电气的注意事项1.了解防爆电气的使用要求和标志，在使用时必须按照设备标志适用的环境条件进行选择和使用。

2.防爆电气设备应该在适宜的环境温度中使用，并且必须确保设备不会过热。

3.在进行防爆电气设备的安装、维护等操作时，必须保持设备干燥、清洁和良好的接地。

4.使用防爆电气时必须注意人员的安全，避免在高温、高压等环境下触摸设备。

5.在使用防爆电气设备时，必须断开设备的电源，避免电流引起的危险。

6.防爆电气设备的维修必须由专业人员进行，不得轻易进行拆卸、修理等操作。

7.在使用防爆电气的过程中，必须放置备用设备，以备紧急情况下使用。

综上所述，防爆电气设备的使用不仅涉及到人员的生命安全，同时也关系到公司的安全生产。

因此，在使用防爆电气时，必须了解防爆电气设备的基本概念、标志以及相关使用注意事项，以确保人员的生命安全和公司的安全生产。

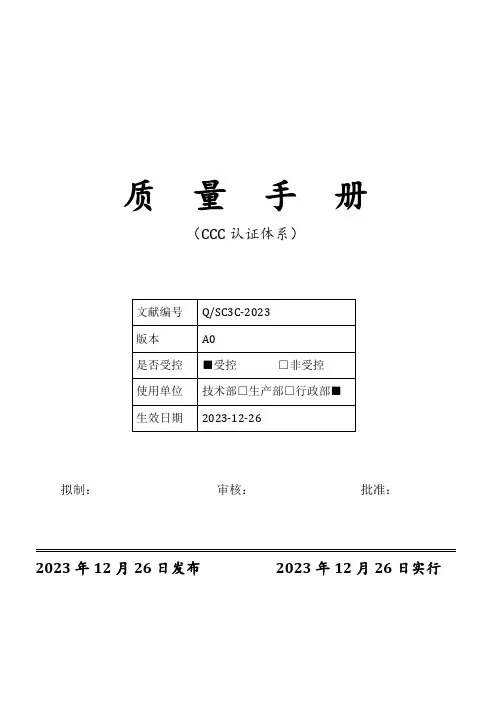

质量手册（CCC认证体系）拟制：审核：批准：2023年12月26日发布2023年12月26日实行文献更改概要目录质量手册说明 (1)颁布令 (2)质量负责人任命书 (3)公司简介 (4)公司组织机构图 (5)质量管理体系职能分派表 (6)合用范围 (7)1职责和资源 (8)1.1职责 (9)1.2资源 (10)2文献和记录 (11)2.1文献控制 (12)2.2记录控制 (13)3采购与关键件的控制 (14)3.1采购的控制 (15)3.2关键元器件的控制 (16)4生产过程控制 (17)5例行检查和确认检查 (18)6检查实验仪器设备 (19)7不合格品的控制 (20)8内部质量审核 (21)9认证产品的变更及一致性控制 (22)10产品防护与交付 (23)11 CCC证书和标志 (24)质量手册说明本手册按照《防爆电气产品强制性认证--工厂质量保证能力规定》和ISO9001-2023标准有关内容的规定，结合我公司特点编制，建立宝鸡友泰电子有限责任公司防爆系列产品从采购、生产、检查和销售全过程的产品质量管理体系，阐明了我公司与质量活动有关的组织结构，规定了质量管理体系的策划、实行，以及工作人员职责、权限和沟通，保证我公司生产的产品符合3C 产品认证一致性认证规定和国家标准规定，是我公司各阶段质量管理和实行工作的基本法规准则。

我公司从最高管理者到每个员工，既要共同协调，又要各自单独承担质量体系的相关职责，保证每个过程都受到控制。

本手册真实而充足地阐明了我公司合用于产品生产和服务等所有工作过程。

本手册作为管理性文献，指导我公司进行组织内部质量活动的管理，是我公司质量管理体系实行和保证产品质量能力的有效法规性的文献。

本手册发放和解释权归技术部，手册文本由技术部建档管理。

手册受控版本按规定发给公司高层管理者和部门负责人使用和管理，并通过他们使每个部门及每个员工岗位的工作符合手册规定。

当手册不适应我公司质量管理和质量体系时，由质量负责人及相关人员负责对其进行修改或换版,并经总经理批准后发放。

一、电气危险因素与事故种类知识点一：触电1、分为电击和电伤两种伤害形式。

2、电击电流值：感知电流（平均男l.lma，女0.7ma），摆脱电流（平均男16ma,女10.5ma）,室颤电流（50ma左右，与持续时间有关）。

人体阻抗：干燥时约为1000~3000s，潮湿时约为500~8003。

3、电击类型：1根据电击时所触及的带电体是否为正常带电状态，分为直接接触电击和间接接触电击；2按照人体触及带电体的方式，可分为单相电击、两相电击和跨步电压电击三种。

单相电击事故占全部触电事故的70％以上。

4、电伤是电流的热效应、化学效应、机械效应等对人体所造成的伤害。

电伤包括电烧伤、电烙印、皮肤金属化、机械损伤、电光性眼炎等多种伤害。

电烧伤。

是最为常见的电伤。

大部分触电事故都含有电烧伤成分。

电烧伤可分为电流灼伤和电弧烧伤。

知识点二：电气火灾与爆炸1、电气火灾爆炸是由电气引燃源引起的火灾和爆炸。

电气装置在运行中产生的危险温度、电火花和电弧是电气引燃源主要形式。

（1）危险温度：短路、过载、漏电、接触不良、铁心过热、散热不良、机械故障、电压异常、电热器具和照明器具、电磁辐射能量。

（2）电火花和电弧：电火花是电极间的击穿放电，电弧是大量电火花汇集而成的。

分为工作电火花及电弧、事故电火花及电弧。

2、电气装置及电气线路发生爆燃包括油浸式变压器火灾爆炸、电动机着火、电缆火灾爆炸（6方面的原因）。

知识点三：雷电危害1、雷电的种类、危害形式和事故后果（1）雷电的种类：直击雷（直击雷的每次放电过程包括先导放电、主放电、余光三个阶段）、闪电感应（包括闪电静电感应和闪电电磁感应）、球雷。

（2）雷电的危害形式具有雷电流幅值大、雷电流陡度大、冲击性强、冲击过电压高的特点;具有电性质、热性质和机械性质等3方面的破坏作用。

（3）雷电危害的事故后果：火灾和爆炸、触电、设备和设施毁坏、大规模停电。

2、雷电参数：雷暴日、雷电流幅值、雷电流陡度、雷电冲击过电压。
