PLC定时器的应用解析

ＸＯ Ｉ
Ｍ ０
ＸＯ ｌ Ｔ １ １Ｋ５
、
— ＿］ ＿
—
Ｍ Ｏ
ｌ
ＹＯ Ｉ
一 星 ． Ｉ
Ｍ Ｏ 帅＝
ＹＯ Ｉ ／ －
． ，
＼
一
图 ４ 点动计 时器
５ 、顺序控制中的应用
有 些顺 序 控制 ，使用 行 程开 关 、传 感器 等 器
件控 制步 与步 之 间的转 移难 以实现 ， 增加 Ｉ 点 或 ／ ０
自动 控 制装置 ，其功 能指 令和 编程 元件 极 为丰 富 。
如 果功 能 指令 和编 程 元 件使 用 得 当 ，运用 灵 活 ， 将会 得 到较 好 的应 用 效 果 。掌 握编 程 元件 的应用
图 ｌ为两个 定 时器级 联 的梯形 图。 图中 ， ２０ Ｔ ０ 为 １ｍｓ 时 钟 脉 冲 定 时 器 ， 最 大 定 时 时 间 为 ０ ３７６ ｓ ２ ． ，当 Ｘ０接通 ，Ｔ ０ ７ ２０线 圈得 电 ３０ 后 ，其 ０ｓ
Ｙ０得 电。这样 ，本 电路 总定 时 （ Ｘ 从 ０接 通 到 Ｙ０ 接通 ） ）＝３０ ０ －６０ 。显然 ，多个定 时 串联 ０ ＋３０ ０ ｓ 时 ，总定 时值 等于 各个 定 时器定 时值 之和 。
档 ，其 最 大 定 时 时 间分 别 为 ３７ ．ｓ ２ ．７、 ２ ６ 、３７６ ｓ ７ Ｘ ０
常开 触 点 闭合 ， ２ １得 电 ３ ０ 后 ， 开触 点 闭合 ， Ｔ０ ０ｓ 常
技巧，对软件设计有很大 的帮助 。本文着重介绍
定 时器 的应 用技 巧 。
２ 、定 时值 范 围的 扩展
定 时器 的定 时值 有一 定 的范 围 ，如 Ｆ Ｖ２系列 Ｐ Ｃ定 时器 时钟 脉冲分 为 ｌＯ 、１ 、１ 三 Ｌ Ｏ ｍｓ ０ｍｓ ｍｓ

04
PLC控制系统的设计
控制系统的基本构成
控制器
输入设备
用于接收输入信号，根 据程序逻辑执行相应的 操作，并输出控制信号。
用于接收外部信号，如 传感器、开关等，并将
信号传输给控制器。
输出设备
根据控制器的输出信号 执行相应的操作，如驱 动电机、控制阀门等。
编程设备
用于编写、调试和监控 PLC程序。
楼宇自动化
PLC可以用于楼宇的空调系统、照明系统、安防系统 等的控制和管理。
电力系统
PLC可以用于电力系统的监测和控制，保障电力系统 的稳定运行。
交通系统
在交通信号控制、轨道交通、智能停车等领域，PLC 也有广泛的应用。
06
PLC控制系统的未来发展
控制系统的技术发展趋势
智能化
随着人工智能技术的不断发展，PLC控制系统将更加智能 化，能够实现自主决策、自主学习和自主适应等功能。
网络化
物联网技术的普及将推动PLC控制系统向网络化方向发展 ，实现远程监控、远程调试和数据共享等功能。
模块化
模块化设计将使PLC控制系统更加灵活、可扩展和易于维 护，满足不同规模和复杂度的工业控制需求。
安全性
随着工业安全意识的提高，PLC控制系统将更加注重安全 性设计，包括物理安全、网络安全和数据安全等方面。
交通领域
交通领域的智能化和自动化发展将为PLC控制系统提供广阔的应用空 间，如智能交通信号控制、自动驾驶等。
控制系统的发展前景展望
市场规模持续增长
随着工业自动化程度的不断提高，PLC控制系统的市场规模将持续 增长。
技术创新不断涌现
未来PLC控制系统将不断涌现出新的技术创新，推动工业自动化的 发展。

定时器的工作原理是，当输入信号启动定时器 时，定时器开始计时，直到达到设定的时间值， 然后输出信号触发相应的操作。
定时器的计时精度决定了其控制精度，是PLC 实现精确控制的重要元件之一。
PLC计数器介绍
计数器是PLC中用于对输入脉冲进行计数的元件。
计数器可以用于各种应用，如控制步进电机、检 测生产线上的产品数量等。
紧急情况处理
在遇到交通事故或其他紧急情况 时，PLC定时器和计数器能够快速 响应，调整信号灯的控制逻辑， 保障救援车辆的优先通行权。
THANKS FOR WATCHING
感谢您的观看
计数器通常有预置值，当计数值达到预置值时， 计数器会触发相应的输出信号。
PLC定时器与பைடு நூலகம்数器的关系
定时器和计数器都是PLC中的 控制元件，但它们的应用场景
和功能不同。
定时器主要用于时间控制， 而计数器主要用于计数控制。
在某些应用中，可以将计数器 的计数值作为定时器的设定值， 从而实现基于计数的定时控制。
创建定时器和计数器
在编程软件中创建定时器和计数器， 并为其分配相应的输入和输出信号。
编写定时器和计数器程序
根据实际需求编写定时器和计数器的 程序，包括设置时间参数、计数逻辑 等。
调试与测试
对编写的程序进行调试和测试，确保 定时器和计数器能够按照预期工作。
定时器与计数器的编程实例
定时器实例
实现一个周期性自动启动的设备，如 每隔10秒启动一次的泵。
02
PLC定时器的应用
定时器类型与原理
01
02
03
接通延时型
在输入信号作用下，定时 器输出信号开始接通，直 到达到设定时间后，输出 信号才断开。

擎
定时 器的分类如表 ｌ 示 。 所
表 １ 定 时 器分 类 表 定 时 器 作 为时 间 元 件 主 要 用 于 定 时控
定 时器类型 通用 定时 器
积 算定时 器
定时单位 ｌ０ ０ ｍｓ
１ｍｓ ０
定时时 间 ０ １ ２ ６ ７ ． ～３ ７ ．ｓ
０． ｌ～ ３ ７． ７ ０ ２ ６ｓ
５
ａ梯 形 鲴 ）
图２
ｌｌ Ｌ 一 ｒ ７・ — Ｚ１ ８ 一
ｂ 时序 圈 ）
般
瑚
ｂ 时 序 冒 ）
图３
接 通 。 Ｘ１ 接通 ， Ｙ４ 出 ， 延时 时 间 从 ４ 到 输 其 为 １ ０ ｓ ８ ０ ＝３ ０ ｓ ｈ。 ８ ０ ＋１ ０ ｓ ６ ０＝ｌ
时 方 式 可 分 为 两 种 ， 种 是 增 计 数 定 时 方 一 式 ， 种 是 减 计 数 定 时 方 式 ， 如 三 菱 公 司 一 ，
开 直 教学 中 ， 般 先 介 绍 三 菱 Ｐ Ｃ的应 用 ， 对 前 值 由Ｏ 始 递 增 ， 到 当 前 值达 到 设 定 值 一 Ｌ 再 应介 绍￥ － ０ 的应 用 。 ７ ２０ 本文 就 三 菱Ｆ ２ Ｘ Ｎ型 时 ， 时 器 触 点 动 作 。 时 器 以 十 进 制 编 定 定 普通 定 时 器 应 用 进 行 介 绍 。 号 ， 分 为 通 用 定 时 器 和 积算 定 时 器两 类 。 可
３０ ０ ０能提 供 的最 大 定 时 时 间时 ， 采 用 多 个 定 时 器 串级 使 用 来 实 现 可 长 时 间延 时 。 时 器 串级 使 用 时 ， 总 的 定 定 其 时 时 间为 各 定 时 器 定 时 时 间 之 和 。 图 １ 如 所 示为定时 时间为１ ｈ的 梯 形 图及 时 序 图 。 分 析 ： 助 继 电 器Ｍ １ 于定 时 启 停 控 辅 用

plc定时器的工作原理PLC定时器是工业自动化控制系统中常用的一种设备，它的工作原理是通过控制输入信号和运算逻辑来实现定时功能。

本文将从定时器的基本原理、工作方式和应用领域等方面进行详细介绍。

一、定时器的基本原理PLC定时器是一种基于时序控制的装置，它的主要功能是按照预设的时间参数进行计时，并在满足条件时输出控制信号。

定时器一般由计数器和比较器组成，其中计数器用于计时，比较器用于比较计数器的值与预设的时间参数。

定时器的计数器可以根据不同的需求选择不同的计时单位，常见的有毫秒、秒、分钟等。

比较器通常与计数器相连，当计数器的值与预设的时间参数相等时，比较器会输出一个信号，触发相应的操作。

二、定时器的工作方式PLC定时器可以分为两种工作方式：基于触发和基于间隔。

1. 基于触发的定时器基于触发的定时器是指在接收到触发信号后开始计时，当计时器的值达到预设的时间参数时，触发器会输出一个控制信号。

这种定时器常用于需要根据外部事件触发的应用场景，如按下按钮后延时启动某个设备。

2. 基于间隔的定时器基于间隔的定时器是指定时器按照设定的时间间隔进行计时，当计时器的值达到预设的时间参数时，触发器会输出一个控制信号。

这种定时器常用于需要定时执行某些任务的应用场景，如定时检测设备状态、定时采集数据等。

三、定时器的应用领域PLC定时器广泛应用于工业自动化控制系统中，其应用领域包括但不限于以下几个方面：1. 生产线控制在生产线控制中，定时器常用于控制机械设备的启停时间，以及产品在各个工位的停留时间。

通过合理设置定时器的参数，可以实现生产线的自动化控制，提高生产效率。

2. 温度控制在温度控制系统中，定时器常用于控制加热设备的工作时间。

通过定时器的计时功能，可以实现定时开启或关闭加热设备，从而控制温度在设定范围内波动，保持恒温效果。

3. 照明控制在照明控制系统中，定时器常用于控制灯光的开关时间。

通过定时器的计时功能，可以按照预设的时间参数自动开启或关闭灯光，实现节能环保的效果。

定时器组成的振荡电路
练一练
5S 3S
2S
可调节占空比可以调节通断时间。调节T可以调节闪烁频率
知识学习--定时器
可变定时时间控制电路
练一练
不需要改变程序，通过改变寄存器数值改变定时时间。可以由X端改变寄 存器数值，也可以用触摸屏等人机界面直接输入寄存器数值。
本节结束，期待您来交流
积算定时器 T246--T255
知识学习--定时器
定时器原理以及使用
FX3U的普通定时器
时钟脉冲 100ms 10ms 1ms
定时器 T0~T199 200点 T200~T245 46点 T256~T511 256点
定时时间 0.1~3276.7s 0.01~327.67s 0.001~32.767s
知识学习--定时器
定时器组成的闪烁电路
练一练
试一试：试编程实现以下功能，接通开关X1后，指示灯Y0亮1S，停2S的程序。
知识学习--定时器
练一练
定时器组成的电动机延时启动、延时停止电路 试一试：控制要求，电动机控制，要求按下启动按钮，5秒后电动机才启动，按下停止按钮， 5秒后电动机才停止。
知识学习--定时器
0.1~3276.7s
特点：线圈驱动断电不复位，再次接通累计计时
知识学习--定时器
定时器原理以及使用
积算型定时器工作过程
可以为指定常数，也可 以指定数据寄存器的值
需手动复位
知识学习--定时器
定时器原理以及使用
普通型定时器与积算型定时器的区别
普通定时器 特点:当定时器线圈驱动条件满足时，开始计时;时间到定时器触点动作。 当线圈驱动条件不满足时，定时器自动复位。
知识学习--定时器
定时器原理以及使用

创新应用：PLC定时器技术将与新型传感器、执行器等技术结合，实现更高效、智能的控制 方案，提升工业自动化水平。
汇报人：
定时器的工作原理：通 过预设的时间值，在达 到或超过该时间时输出 信号或执行相应的操作。
定时器的特点：可编程 控制，具有多种时间设 定范围，可实现精确的 时间控制，具有多种输 入输出模式，可广泛应 用于各种自动化控制系 统中。
顺序控制：用于按照 预设的时间顺序执行 一系列动作，如流水 线上的物料传送。
,a click to unlimited possibilities
汇报人：
CONTENTS
PART ONE
PART TWO
接通延时型：在输入信号作用下，按设定的时间延迟接通或断开电路 断开延时型：在输入信号断开后，按设定的时间延迟接通或断开电路 保持型：在输入信号作用下，按设定的时间延迟后，保持接通状态 脉冲型：在输入信号作用下，按设定的时间延迟后输出一个脉冲信号
挑战：随着工业自动化的快速发展，PLC定时器面临着技术更新换代和兼容性问题的挑战。
机遇：随着物联网、人工智能等技术的不断发展，PLC定时器在智能制造等领域的应用前景 广阔，为技术发展提供了新的机遇。
发展趋势：PLC定时器技术将朝着高精度、高可靠性、智能化等方向发展，以满足工业自动 化领域不断增长的需求。
控制方式：PLC定时 器可以通过编程实现 精确控制，具有灵活 多样的控制方式
PART FOUR
流水线控制：通 过PLC定时器实 现生产线的自动 化运行，提高生 产效率。
电机控制：利用 PLC定时器实现 对电机启动、停 止和调速等操作 的控制。
物料输送：通过 PLC定时器控制 物料输送的时间 和速度，实现自 动化物流系统。

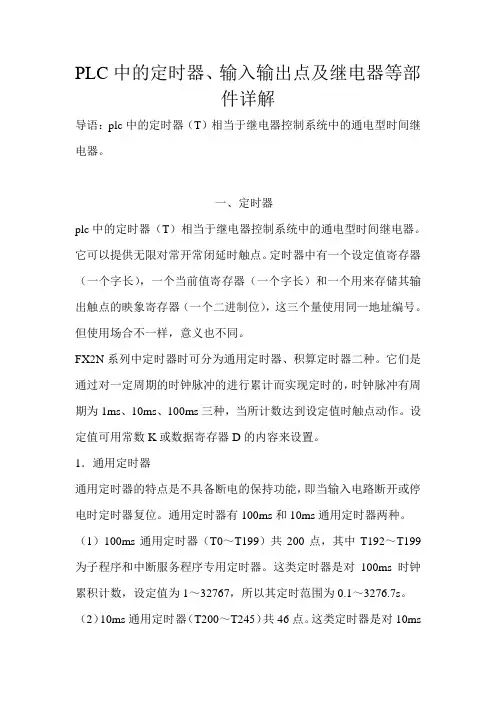

PLC中的定时器、输入输出点及继电器等部件详解导语：plc中的定时器（T）相当于继电器控制系统中的通电型时间继电器。

一、定时器plc中的定时器（T）相当于继电器控制系统中的通电型时间继电器。

它可以提供无限对常开常闭延时触点。

定时器中有一个设定值寄存器（一个字长），一个当前值寄存器（一个字长）和一个用来存储其输出触点的映象寄存器（一个二进制位），这三个量使用同一地址编号。

但使用场合不一样，意义也不同。

FX2N系列中定时器时可分为通用定时器、积算定时器二种。

它们是通过对一定周期的时钟脉冲的进行累计而实现定时的，时钟脉冲有周期为1ms、10ms、100ms三种，当所计数达到设定值时触点动作。

设定值可用常数K或数据寄存器D的内容来设置。

1．通用定时器通用定时器的特点是不具备断电的保持功能，即当输入电路断开或停电时定时器复位。

通用定时器有100ms和10ms通用定时器两种。

（1）100ms通用定时器（T0～T199）共200点，其中T192～T199为子程序和中断服务程序专用定时器。

这类定时器是对100ms时钟累积计数，设定值为1～32767，所以其定时范围为0.1～3276.7s。

（2）10ms通用定时器（T200～T245）共46点。

这类定时器是对10ms时钟累积计数，设定值为1～32767，所以其定时范围为0.01～327.67s。

下面举例说明通用定时器的工作原理。

如图1所示，当输入X0接通时，定时器T200从0开始对10ms时钟脉冲进行累积计数，当计数值与设定值K123相等时，定时器的常开接通Y0，经过的时间为123×0.01s=1.23s。

当X0断开后定时器复位，计数值变为0，其常开触点断开，Y0也随之OFF。

若外部电源断电，定时器也将复位。

图1通用定时器工作原理2．积算定时器积算定时器具有计数累积的功能。

在定时过程中如果断电或定时器线圈OFF，积算定时器将保持当前的计数值（当前值），通电或定时器线圈ON后继续累积，即其当前值具有保持功能，只有将积算定时器复位，当前值才变为0。

控制时间序列
通过设置不同的定时时间，实现PLC输出信 号的时间序列控制。
延时控制
利用定时器实现各种延时控制，如启动延时、 停止延时等。
计数功能
部分PLC的定时器具有计数功能，可以用于 计数控制。
配合其他指令实现复杂控制
定时器可以与其他指令结合使用，实现更复 杂的控制逻辑。
定时器的原理
时间基准
定时器的计时基准通常为PLC的扫描周期或 更长时间。
定时器的启动和停止
启动定时器
在程序中设置相应的条件，使定时器开始计时。
停止定时器
在程序中设置相应的条件，使定时器停止计时。
控制定时器的启动和停止
通过程序控制定时器的启动和停止，以满足控制系统的实时性和精度要求。
定时器的复位
自动复位
在程序中设置相应的条件，使定时器自动复 位。
手动复位
通过手动操作，对定时器进行复位操作。
总结词
定时器复位时间不准确或复位异常
详细描述
可能是由于定时器内部逻辑错误、外部干扰或电源波动等原因导致。
解决方案
检查定时器内部逻辑电路，加强电路板和元件的抗干扰能力，确保 电源稳定性。
05 PLC中定时器的发展趋势
高精度定时器的研究与开发
总结词
随着工业自动化水平的提高，对PLC 中定时器的精度要求也越来越高。
解决方案
检查输入信号是否正常，检查定 时器参数设置是否正确，确保电 源正常供电。
定时器精度不高的问题及解决方案
总结词
01
定时器计时精度不符合要求
详细描述
02
可能是由于定时器内部计时元件性能不佳、外部干扰等原因导
致。
解决方案
03
选择高精度计时元件，加强电路板和元件的抗干扰能力，优化

plc脉冲定时器的用法PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的电子控制设备。

在PLC中，脉冲定时器是一种常用的功能模块，用于实现对脉冲信号的计数和定时功能。

下面将详细介绍PLC脉冲定时器的用法。

一、脉冲定时器的基本原理脉冲定时器是一种基于计数器的功能模块，它可以对输入的脉冲信号进行计数和定时。

在PLC中，脉冲信号通常是由传感器、编码器等设备产生的，用于检测物体的位置、速度等信息。

脉冲定时器可以对这些脉冲信号进行计数和定时，从而实现对物体的控制。

二、脉冲定时器的使用方法1. 配置输入端口在使用脉冲定时器之前，需要先配置输入端口，将脉冲信号输入到PLC中。

在PLC编程软件中，可以选择相应的输入端口，并设置输入信号的类型和触发方式。

2. 配置计数器脉冲定时器通常是基于计数器实现的，因此需要先配置计数器。

在PLC编程软件中，可以选择相应的计数器，并设置计数器的初始值、计数方式、计数范围等参数。

3. 配置定时器脉冲定时器还可以实现定时功能。

在PLC编程软件中，可以选择相应的定时器，并设置定时器的初始值、定时方式、定时范围等参数。

4. 程序设计在程序设计中，需要编写相应的逻辑控制程序，实现对脉冲信号的计数和定时。

通常情况下，可以使用计数器和定时器的输出信号来控制输出端口，实现对物体的控制。

三、脉冲定时器的应用场景脉冲定时器广泛应用于工业自动化领域，常见的应用场景包括：1. 位置控制：通过计数器对编码器输出的脉冲信号进行计数，实现对物体位置的控制。

2. 速度控制：通过计数器对传感器输出的脉冲信号进行计数，实现对物体速度的控制。

3. 计时控制：通过定时器对脉冲信号进行定时，实现对物体的计时控制。

4. 频率计数：通过计数器对脉冲信号进行计数，实现对频率的计数。

总之，PLC脉冲定时器是一种非常重要的功能模块，可以实现对脉冲信号的计数和定时，广泛应用于工业自动化领域。

在使用脉冲定时器时，需要注意配置输入端口、计数器和定时器，并编写相应的逻辑控制程序，才能实现对物体的精确控制。

定时器可以分为：100ms定时器：T0~T199共计200个点 10ms定时器T200~T245共计46点；1ms积算定时器T246~ 249只有4个点；100ms积算定时器T250~255共作时序
定时器在其线圈被驱动后开始计时，到达设定值后，在执行第一个线圈指 令时，其输出接点动作。从驱动定时器线圈到其接点动作称为定时器接点动 作精度时间t，
3.1 定时器T
定时器作为时间元件相当于时间继电器，由设定值寄存 器、当前值寄存器和定时器触点组成。在其当前值寄存器 的值等于设定值寄存器的值时，定时器触点动作。故设定 值、当前值和定时器触点是定时器的三要素。
定时器累计PLC内的1ms，10ms，100ms等的时钟脉冲， 当达到所定的设定值时，输出接点动作。定时器可以使用 用户程序存储器内的常数K作为设定值，也可以用后述的 数据寄存器D的内容作为设定值。这里的数据寄存器应有 断电保持功能。
t＝T+T0-α

电子报/2012年/1月/29日/第011版制作与开发PLC中定时器的几个典型应用程序(上)江苏李兴莲定时控制是PLC的重要功能之一，PLC中的定时器类似于控制系统中的时间继电器，由它们去完成各种各样的时间控制，但是使用起来比时间继电器更方便、灵活，功能也更强大，控制精度也更高。

本文以三菱FX2N系列PLC为例，介绍定时器的种类及通用型定时器的几个典型应用程序(这些程序同样适应于汇川、台达等PLC)。

一、定时器及其种类定时器分为通用定时器和累积型定时器两种，在定时器启动后可以对可编程控制器内的1ms、10ms、l00ms等时钟脉冲信号进行累加计数，当累加的数值达到预先设定的值时,定时器的触点就动作。

定时器设定值可以用十进制常数(K)来设定，也可以用数据寄存器(D)的内容进行间接指定。

FX2N系列PLC中TO～T199为单位时间l00ms的通用型定时器；T200～T245为单位时间10ms 的通用型定时器；T246～T249为单位时间为lms的累积型定时器；T250～T255为单位时间l00ms 累积型定时器。

这些定时器的设定值可以从K1到K32767。

通用定时器和累积型定时器的区别是:前者断开后,其数值立刻恢复为0；而后者在断开后，其数值保持不变，再次接通后，在原有数值基础上继续。

二、典型应用程序1.延时接通程序延时接通就是当开关接通时，需要延迟一定的时间，才有输出信号。

实现延时接通功能的梯形图程序如图1所示。

在图1的梯形图程序中，当X000接通时，T0线圈得电，开始计时，此时T0常开触点还未闭合，Y000失电，输出没有信号，当X000接通3s(30×0.1s)时，T0常开触点接通，Y000有输出信号。

可见输出比输入延时了3s接通。

用时序图来表示，如图2所示。

若要改变延时时间，只需要改变定时器TO的定时时间常数。

2.延时断开程序延时断开就是当开关断开时，需要延时一定时间后，输出信号才断开。

题目:定时器在PLC中的应用系别机械系专业机电一体化班级61003序号18姓名王鹏学号指导教师张国胜2012年 10 月论文摘要定时器确实是一项了不起的发明，使相当多需要人控制时间的工作变得简单了许多。

人们甚至将定时器用在了军事方面，制成了定时炸弹，定时雷管。

现在的不少家用电器都安装了定时器来控制开关或工作时间。

可编程控制器中的定时器是根据时钟脉冲累积计时的，时钟脉冲有1ms、10ms、100ms等不同规格。

（定时器的工作过程实际上是对时钟脉冲计数）因工作需要，定时器除了占有自己编号的存储器位外，还占有一个设定值寄存器（字），一个当前值寄存器（字）。

设定值寄存器（字）存储编程时赋值的计时时间设定值。

当前值寄存器记录计时当前值。

这些寄存器为16位二进制存储器。

其最大值乘以定时器的计时单位值即是定时器的最大计时范围值。

定时器满足计时条件开始计时，当前值寄存器则开始计数，当当前值与设定值相等时定时器动作，起常开触点接通，常闭触点断开，并通过程序作用于控制对象，达到时间控制的目的。

定时器相当于继电器电路中的时间继电器，可在程序中作延时控制。

关键词:定时器 PLC 编程方法继电器定时器在在PLC可编程程序设计中的应用一、定时器的介绍（一）概述定时器主要用于控制系统的延时操作, PLC 中的定时器类似于继电接触器控制系统中的时间继电器, 由它们去完成各种各样的时间控制.它们虚拟的模拟电路，改变了原来只有继电器和接触器控制的状况，能更好的改变线路，适应不同要求的电路。

在现代工业现场控制中, PLC作为控制系统的重要组成部分, 起着不可替代的用。

现代PLC的功能不仅局限于简单的逻辑运算, 而且具备了定时、计数、数值计算、中断处理网络配置等多种强大的功能, 使之应用于工业现场时更能发挥其作用。

作为PLC 重要功能之一的定时, 在PLC 程序中, 可以进行时序构造、等待响应、人为制造中断、产生时间脉冲等多种应用, 是PLC 编程中不可或缺的重要手段（二）定时器的种类和扩展应用1 .定时器的种类定时器分为通用定时器和积算定时器两类。

欧姆龙plc定时器的基本用法欧姆龙PLC定时器的基本用法1. 什么是欧姆龙PLC定时器？欧姆龙PLC定时器是一种用于控制PLC（可编程逻辑控制器）操作的定时功能。

通过设置不同的参数，可以实现各种定时操作，如延时、定时启动、定时停止等。

2. 延时操作定时器•定时时间设定：通过设置定时器的时间参数，实现延时操作。

常见的时间单位有毫秒、秒、分和时。

•启动延时定时器：通过将定时器的EN（enable）信号置为1，定时器开始计时。

•停止延时定时器：通过将定时器的EN信号置为0，定时器停止计时。

3. 定时启动定时器•定时时间设定：通过设置定时器的时间参数，实现在指定时间自动启动定时器。

•定时器模式设定：选择定时器的模式，可以是单次触发模式或周期触发模式。

•设置启动条件：通过给定的信号触发定时器，使其在指定时间启动。

•定时器状态监控：可以监控定时器的运行状态，如是否已启动、已完成倒计时等。

4. 定时停止定时器•定时时间设定：通过设置定时器的时间参数，实现在指定时间自动停止定时器。

•定时器模式设定：选择定时器的模式，可以是单次触发模式或周期触发模式。

•设置停止条件：通过给定的信号触发定时器，使其在指定时间停止。

•定时器状态监控：可以监控定时器的运行状态，如是否已启动、已完成倒计时等。

5. 应用案例1.在自动化生产线上，使用延时操作定时器，在每个工序之间设置一个延时定时器，以确保工序之间有足够的时间间隔。

2.在自动化仓库中，使用定时启动定时器，在每天固定时间执行自动分拣操作，提高工作效率。

3.在电梯系统中，使用定时停止定时器，在指定时间自动停止电梯运行，以便进行维护和检修。

以上是欧姆龙PLC定时器的基本用法，通过合理设置定时器的参数和条件，能够实现更加精确的时间控制和自动化操作。

6. 具体设置步骤以下将介绍使用欧姆龙PLC定时器的具体设置步骤，以延时操作定时器为例。

1.打开PLC编程软件并创建一个新的程序。

2.在程序中选择合适的资源，如变量表。

PS：积算型定时器不因驱动信号断开或停电 而复位，因此三菱FX2NPLC规定了积算型定 时器复位只能用RST指令进行强制复位。
通用型定时器工作原理分析
X1 T30
K40 T30
Y0
ａ梯形图
2s
4s
X1
T30线圈 计数当前值 T30触点
Y0线圈
ｂ波形图
积算型定时器工作原理分析
ห้องสมุดไป่ตู้
X1 T250
T250
K40
Y0
X2
RST T250
ａ梯形图
2s
X1
X2
T250线圈
计数当前值 T250触点 Y0线圈
2s
ｂ波形图
一、学以致用：
例1、有两盏灯，当按下启动按钮后，灯 1先亮30秒，然后灯2才开始亮，再过一 分钟后两盏灯自动同时熄灭掉。请同学 们根据题目控制要求进行程序设计。
二、深化拓展：
FX2N PLC定时器最长定时时间为为3276.7s, 问：如果需要更长的定时时间，那又该怎么 办？？？
定时器的定时时间为设定值x分辨率，例如： T2 K20 定时时间：20x100=2000ms=2s T200 K20 定时时间：20x10=200ms=0.2s
显然，在定时时间较短时，１０ｍｓ定时器的定时精度较高
积算型定时器T246~T255
积算型定时器又称断电保持型定时器，它和通用型定时器 的区别在于积算型定时器在定时过程中，如果驱动条件不 成立或停电引起计时停止，积算型定时器能保持计时当前 值，等到驱动条件成立或复电后，计时会在原计时基础上 继续进行，当积累时间到达设定值时，定时器触点动作。
定时器的工作原理和应用
定时器（T）
PLC中的定时器相当于继电控制系统的时 间继电器，它在程序中的基本功能是延时 控制，但利用定时器可以组成丰富多彩的 时序逻辑电路。

plc定时器工作原理
PLC（可编程逻辑控制器）定时器是一种用于实现时间控制功
能的设备，它基于特定的工作原理实现定时操作。

以下是其工作原理。

1. 程序输入：PLC定时器需要一个程序输入信号来触发定时
器的启动。

通常，这个输入信号由外部设备或者其他逻辑元件产生，比如按钮触发、传感器信号等。

2. 定时器设置：一旦接收到启动信号，PLC定时器开始工作。

在开始计时之前，需要设置定时器的参数，比如设定计时延迟的时间。

这些参数可以由PLC编程软件进行设定，以满足具
体控制任务的要求。

3. 计时操作：定时器开始计时，并逐渐递增计时值。

计时值可以根据设置的参数以不同的时间单位来增加，比如以毫秒、秒或分钟为单位。

4. 时间比较：与实际时间进行比较，当计时值达到或超过设定的时间参数时，定时器会将输出信号置为高电平。

这个输出信号可以用来触发其他逻辑元件或外部设备的操作。

5. 定时器复位：在输出信号触发后，定时器通常需要复位，以便重新开始计时。

复位操作可以由PLC程序自动执行，也可
以通过外部信号手动触发。

总结来说，PLC定时器通过计时操作和与设定时间参数的比
较，实现控制信号的延迟输出。

它是工业自动化控制系统中常用的一种设备，用于实现各种精确的时间控制任务。
