西门子S7-1200系列PLC的定时器介绍（三）S7-1200系列PLC的定时器采用的是IEC格式的定时器，每个定时器就是一个FB块，因此每个定时器在使用时都需要分配相应的背景DB块来存储定时器的相应的数据。

如果在程序中使用的定时器比较多，每个定时器都需要分配一个背景DB，则将会生成大量的数据块“碎片”。

为了解决该问题，我们可以通过以下两种方式来实现：1、在全局DB块中建立IEC_TIMER数据类型的变量，然后通过这个变量来代替定时器中的背景DB。

当在程序的OB块中或是FC块中需要使用到定时器时，可以先在全局DB块中建立相应的IEC_TIMER始数据类型的变量，当在调用定时器指令时，提示分配DB块时，可以点击取消，然后在定时器的输入背景数据块处，选择输入在全局DB块中建立的IEC_TIMER的数据类型的变量。

如下图所示，在数据块中分别建立了“启动延时”和“断开延时”两个变量，变量的类型都为IEC_TIMER的变量。

变量建立完成后，在编写程序时调用的定时器时分配背景块就可以分配相应的变量过去即可，如下所示：2、在FB块接口区中的静态变量中建立数据类型为IEC_TIMER的变量，然后分配给定时器。

在程序的设计过程中，定时器可能还会用于FB块中，因FB块在调用时需要给其分配背景DB，若在FB块中需要使用定时器，则可以在FB块的接口区中静态变量中建立IEC_TIMER数据类型的变量，如下图所示，接口区的静态变量中建立了“启动延时定时器”和“断开延时定时器”两个数据类型为IEC_TIMER的变量。

建立完FB块中的静态变量后，可编写PLC的程序，如下所示：（1） FB块中的程序：（2）建立完FB块的程序后，需要在OB1中调用该FB块，调用是系统会自动提示为该FB块生成背景数据块。

plc脉冲定时器的用法PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的电子控制设备。

在PLC中，脉冲定时器是一种常用的功能模块，用于实现对脉冲信号的计数和定时功能。

下面将详细介绍PLC脉冲定时器的用法。

一、脉冲定时器的基本原理脉冲定时器是一种基于计数器的功能模块，它可以对输入的脉冲信号进行计数和定时。

在PLC中，脉冲信号通常是由传感器、编码器等设备产生的，用于检测物体的位置、速度等信息。

脉冲定时器可以对这些脉冲信号进行计数和定时，从而实现对物体的控制。

二、脉冲定时器的使用方法1. 配置输入端口在使用脉冲定时器之前，需要先配置输入端口，将脉冲信号输入到PLC中。

在PLC编程软件中，可以选择相应的输入端口，并设置输入信号的类型和触发方式。

2. 配置计数器脉冲定时器通常是基于计数器实现的，因此需要先配置计数器。

在PLC编程软件中，可以选择相应的计数器，并设置计数器的初始值、计数方式、计数范围等参数。

3. 配置定时器脉冲定时器还可以实现定时功能。

在PLC编程软件中，可以选择相应的定时器，并设置定时器的初始值、定时方式、定时范围等参数。

4. 程序设计在程序设计中，需要编写相应的逻辑控制程序，实现对脉冲信号的计数和定时。

通常情况下，可以使用计数器和定时器的输出信号来控制输出端口，实现对物体的控制。

三、脉冲定时器的应用场景脉冲定时器广泛应用于工业自动化领域，常见的应用场景包括：1. 位置控制：通过计数器对编码器输出的脉冲信号进行计数，实现对物体位置的控制。

2. 速度控制：通过计数器对传感器输出的脉冲信号进行计数，实现对物体速度的控制。

3. 计时控制：通过定时器对脉冲信号进行定时，实现对物体的计时控制。

4. 频率计数：通过计数器对脉冲信号进行计数，实现对频率的计数。

总之，PLC脉冲定时器是一种非常重要的功能模块，可以实现对脉冲信号的计数和定时，广泛应用于工业自动化领域。

在使用脉冲定时器时，需要注意配置输入端口、计数器和定时器，并编写相应的逻辑控制程序，才能实现对物体的精确控制。

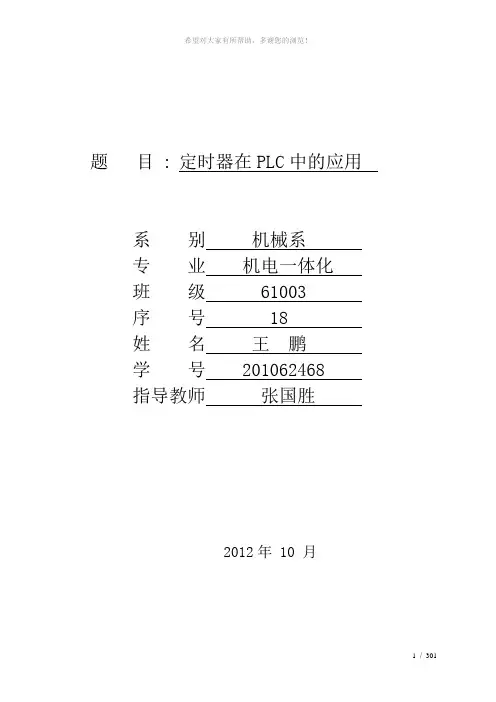

题目:定时器在PLC中的应用系别机械系专业机电一体化班级 61003序号 18姓名王鹏学号 201062468指导教师张国胜2012年 10 月论文摘要定时器确实是一项了不起的发明，使相当多需要人控制时间的工作变得简单了许多。

人们甚至将定时器用在了军事方面，制成了定时炸弹，定时雷管。

现在的不少家用电器都安装了定时器来控制开关或工作时间。

可编程控制器中的定时器是根据时钟脉冲累积计时的，时钟脉冲有 1ms、10ms、100ms等不同规格。

（定时器的工作过程实际上是对时钟脉冲计数）因工作需要，定时器除了占有自己编号的存储器位外，还占有一个设定值寄存器（字），一个当前值寄存器（字）。

设定值寄存器（字）存储编程时赋值的计时时间设定值。

当前值寄存器记录计时当前值。

这些寄存器为16位二进制存储器。

其最大值乘以定时器的计时单位值即是定时器的最大计时范围值。

定时器满足计时条件开始计时，当前值寄存器则开始计数，当当前值与设定值相等时定时器动作，起常开触点接通，常闭触点断开，并通过程序作用于控制对象，达到时间控制的目的。

定时器相当于继电器电路中的时间继电器，可在程序中作延时控制。

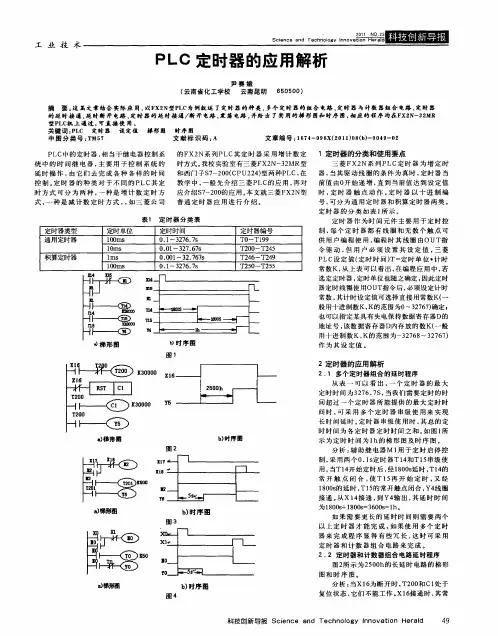

关键词:定时器 PLC 编程方法继电器定时器在在PLC可编程程序设计中的应用一、定时器的介绍（一）概述定时器主要用于控制系统的延时操作, PLC 中的定时器类似于继电接触器控制系统中的时间继电器, 由它们去完成各种各样的时间控制.它们虚拟的模拟电路，改变了原来只有继电器和接触器控制的状况，能更好的改变线路，适应不同要求的电路。

在现代工业现场控制中, PLC作为控制系统的重要组成部分, 起着不可替代的用。

现代PLC的功能不仅局限于简单的逻辑运算, 而且具备了定时、计数、数值计算、中断处理网络配置等多种强大的功能, 使之应用于工业现场时更能发挥其作用。

作为PLC 重要功能之一的定时, 在PLC 程序中, 可以进行时序构造、等待响应、人为制造中断、产生时间脉冲等多种应用, 是PLC 编程中不可或缺的重要手段（二）定时器的种类和扩展应用1 .定时器的种类定时器分为通用定时器和积算定时器两类。
