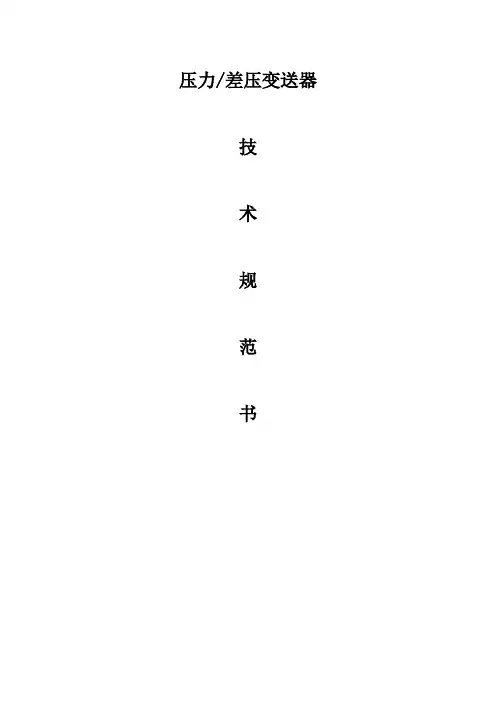

压力变送器通用技术规范

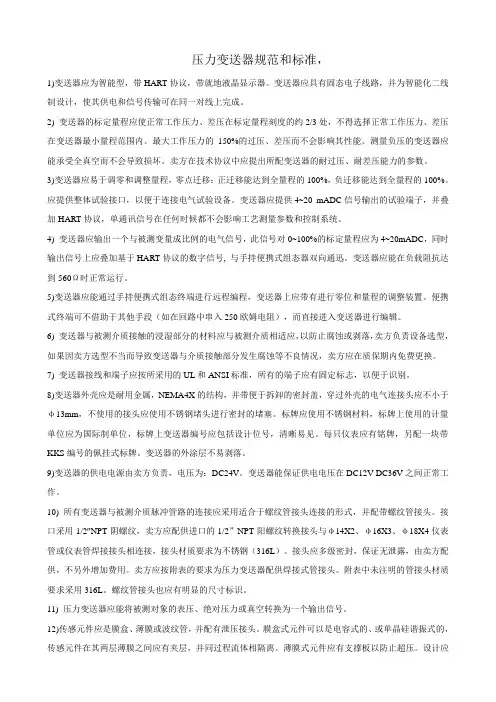

压力变送器规范和标准，1)变送器应为智能型，带HART协议，带就地液晶显示器。

变送器应具有固态电子线路，并为智能化二线制设计，使其供电和信号传输可在同一对线上完成。

2) 变送器的标定量程应使正常工作压力、差压在标定量程刻度的约2/3处，不得选择正常工作压力、差压在变送器最小量程范围内。

最大工作压力的150%的过压、差压而不会影响其性能。

测量负压的变送器应能承受全真空而不会导致损坏。

卖方在技术协议中应提出所配变送器的耐过压、耐差压能力的参数。

3)变送器应易于调零和调整量程，零点迁移：正迁移能达到全量程的100%，负迁移能达到全量程的100%。

应提供整体试验接口，以便于连接电气试验设备。

变送器应提供4~20 mADC信号输出的试验端子，并叠加HART协议，单通讯信号在任何时候都不会影响工艺测量参数和控制系统。

4) 变送器应输出一个与被测变量成比例的电气信号，此信号对0~100%的标定量程应为4~20mADC，同时输出信号上应叠加基于HART协议的数字信号, 与手持便携式组态器双向通迅。

变送器应能在负载阻抗达到560Ω时正常运行。

5)变送器应能通过手持便携式组态终端进行远程编程，变送器上应带有进行零位和量程的调整装置。

便携式终端可不借助于其他手段（如在回路中串入250欧姆电阻），而直接进入变送器进行编辑。

6) 变送器与被测介质接触的浸湿部分的材料应与被测介质相适应，以防止腐蚀或剥落，卖方负责设备选型，如果因卖方选型不当而导致变送器与介质接触部分发生腐蚀等不良情况，卖方应在质保期内免费更换。

7) 变送器接线和端子应按所采用的UL和ANSI标准，所有的端子应有固定标志，以便于识别。

8)变送器外壳应是耐用金属，NEMA4X的结构，并带便于拆卸的密封盖，穿过外壳的电气连接头应不小于φ13mm，不使用的接头应使用不锈钢堵头进行密封的堵塞。

标牌应使用不锈钢材料，标牌上使用的计量单位应为国际制单位，标牌上变送器编号应包括设计位号，清晰易见。

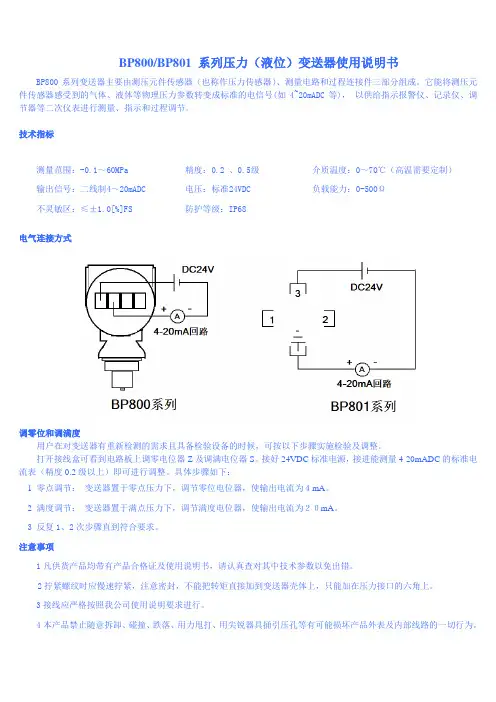

BP800/BP801 系列压力（液位）变送器使用说明书BP800系列变送器主要由测压元件传感器（也称作压力传感器）、测量电路和过程连接件三部分组成。

它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如4~20mADC等)，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。

技术指标测量范围：-0.1～60MPa 精度：0.2 、0.5级介质温度：0～70℃（高温需要定制）输出信号：二线制4～20mADC 电压：标准24VDC 负载能力：0-500Ω不灵敏区：≤±1.0[%]FS防护等级：IP68电气连接方式调零位和调满度用户在对变送器有重新检测的需求且具备检验设备的时候，可按以下步骤实施检验及调整。

打开接线盒可看到电路板上调零电位器Z及调满电位器S。

接好24VDC标准电源，接进能测量4-20mADC的标准电流表（精度0.2级以上）即可进行调整。

具体步骤如下：1 零点调节：变送器置于零点压力下，调节零位电位器，使输出电流为４mA。

2 满度调节：变送器置于满点压力下，调节满度电位器，使输出电流为２０mA。

3 反复1、2次步骤直到符合要求。

注意事项1凡供货产品均带有产品合格证及使用说明书，请认真查对其中技术参数以免出错。

2拧紧螺纹时应慢速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压力接口的六角上。

3接线应严格按照我公司使用说明要求进行。

4本产品禁止随意拆卸、碰撞、跌落、用力甩打、用尖锐器具捅引压孔等有可能损坏产品外表及内部线路的一切行为。

5通电后即可工作，但预热30分钟后输出稳定。

6使用中若发现异常，应关掉电源，停止使用，进行检查或向我公司技术部门联系。

7运输、储存时应恢复包装，存放在阴凉、干燥、通风的库房内。

8产品本身质量问题（人为或者安装、选型不当而导致的产品损坏除外）12个月之内免费维修.9任何产品都有正常使用寿命，工程设计者在使用本产品时请同时设计备用方案，以免产品出现故障引起用户不必要的损失。

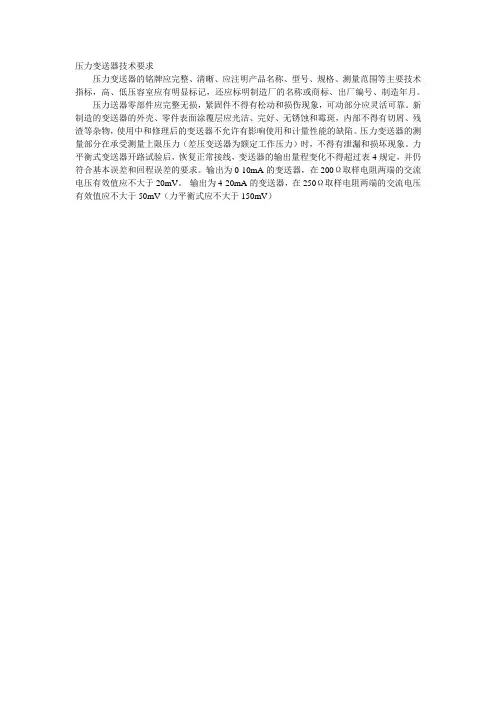

压力变送器技术要求
压力变送器的铭牌应完整、清晰、应注明产品名称、型号、规格、测量范围等主要技术指标，高、低压容室应有明显标记，还应标明制造厂的名称或商标、出厂编号、制造年月。

压力送器零部件应完整无损，紧固件不得有松动和损伤现象，可动部分应灵活可靠。

新制造的变送器的外壳、零件表面涂覆层应光洁、完好、无锈蚀和霉斑，内部不得有切屑、残渣等杂物，使用中和修理后的变送器不允许有影响使用和计量性能的缺陷。

压力变送器的测量部分在承受测量上限压力（差压变送器为额定工作压力）时，不得有泄漏和损坏现象。

力平衡式变送器开路试验后，恢复正常接线，变送器的输出量程变化不得超过表4规定，并仍符合基本误差和回程误差的要求。

输出为0-10mA的变送器，在200Ω取样电阻两端的交流电压有效值应不大于20mV。

输出为4-20mA的变送器，在250Ω取样电阻两端的交流电压有效值应不大于50mV（力平衡式应不大于150mV）。

压力变送器检定规程
压力变送器检定规程是指为确保压力变送器的测量准确性和稳定性，对其进行检定的规范和程序。

以下是一般的压力变送器检定规程的主要内容：
1. 检定设备和环境准备：准备好适用于压力变送器检定的设备和环境，包括检定台、压力源和温度控制设备等。

2. 校准参数设定：根据压力变送器的技术规格和需要检定的范围，设定好检定的校准参数，包括检定范围、校准点数和校准精度等。

3. 临时上电预热：将压力变送器连接到稳定的电源上，进行预热，通常要求预热时间为一定的时间，以确保压力变送器工作在稳定的条件下。

4. 零点校准：在检定台上通过调节零点校准方式（例如手动调节或电子调节），使得压力变送器的输出信号在零压力条件下为零或接近零。

5. 满量程校准：在检定台上通过增加逐渐增加压力，校准压力变送器的输出信号。

根据检定要求，可以选择单点校准或者多点校准。

6. 检定数据记录和分析：对每个校准点的实际压力和压力变送器输出信号进行记录，以便后续的分析和评估。

根据需要，可以进行数据的统计和分析，例如计算实测值和理论值之间的误
差等。

7. 结果评估和报告编制：根据检定数据和分析结果，对压力变送器的检定结果进行评估，并编制检定报告。

报告应包括检定的目的、方法、结果、评价和结论等内容。

总之，压力变送器检定规程是为了提高压力变送器的测量准确性和稳定性，确保其可用于实际的压力检测和控制应用。

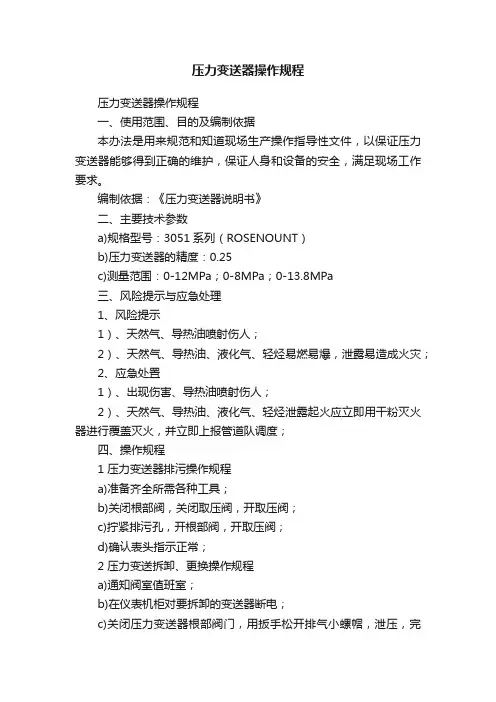

压力变送器操作规程压力变送器操作规程一、使用范围、目的及编制依据本办法是用来规范和知道现场生产操作指导性文件，以保证压力变送器能够得到正确的维护，保证人身和设备的安全，满足现场工作要求。

编制依据：《压力变送器说明书》二、主要技术参数a)规格型号：3051系列（ROSENOUNT）b)压力变送器的精度：0.25c)测量范围：0-12MPa；0-8MPa；0-13.8MPa三、风险提示与应急处理1、风险提示1）、天然气、导热油喷射伤人；2）、天然气、导热油、液化气、轻烃易燃易爆，泄露易造成火灾；2、应急处置1）、出现伤害、导热油喷射伤人；2）、天然气、导热油、液化气、轻烃泄露起火应立即用干粉灭火器进行覆盖灭火，并立即上报管道队调度；四、操作规程1 压力变送器排污操作规程a)准备齐全所需各种工具；b)关闭根部阀，关闭取压阀，开取压阀；c)拧紧排污孔，开根部阀，开取压阀；d)确认表头指示正常；2 压力变送拆卸、更换操作规程a)通知阀室值班室；b)在仪表机柜对要拆卸的变送器断电；c)关闭压力变送器根部阀门，用扳手松开排气小螺帽，泄压，完成后再旋紧；d)操作者左手握一扳手卡住压力变送器接头，右手握另一扳手卡住仪表根部阀接头，卸松压力变送器；e)用手卸下压力变送器；f)检查根部阀接头与所要安装压力变送器接头的螺纹扣型是否一致；g)用生胶带逆时针缠压力变送器丝扣；h)右手握紧压力变送器，左手扶正活动接头，并平稳转动活动接头，使之与压力变送器接头内螺纹相连，且使之稍稍上紧；i)然后左手我一扳手卡住压力变送器接头，右手握另一扳手卡住连通管活动接头，上紧压力变送器（注意用力不能太大，以防管道上的焊点断裂）；j)打开压力变送器根部阀检查是否泄漏，如无泄漏，则正式投入使用；k)记录所换新表的出厂编号、位置、量程、厂家、类型、精度等级等信息；l)在旧压力表上标明写下跟换标记，标明跟换日期；三、操作后的检查a) 检查压力指示是否正常；b) 检查仪表排气小螺帽是否有泄漏；c) 检查量程是否在合适的范围之类；四、维护保养措施按标定周期（1年）进行标定，对不符合精度等级的进行校验，校验不合格的进行更换。

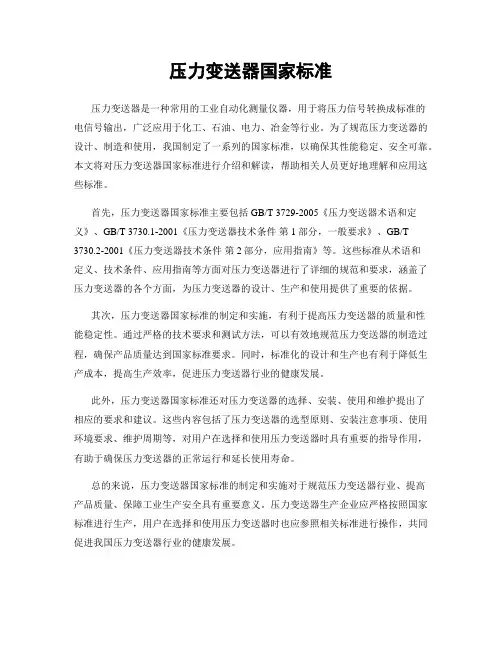

压力变送器国家标准压力变送器是一种常用的工业自动化测量仪器，用于将压力信号转换成标准的电信号输出，广泛应用于化工、石油、电力、冶金等行业。

为了规范压力变送器的设计、制造和使用，我国制定了一系列的国家标准，以确保其性能稳定、安全可靠。

本文将对压力变送器国家标准进行介绍和解读，帮助相关人员更好地理解和应用这些标准。

首先，压力变送器国家标准主要包括GB/T 3729-2005《压力变送器术语和定义》、GB/T 3730.1-2001《压力变送器技术条件第1部分，一般要求》、GB/T 3730.2-2001《压力变送器技术条件第2部分，应用指南》等。

这些标准从术语和定义、技术条件、应用指南等方面对压力变送器进行了详细的规范和要求，涵盖了压力变送器的各个方面，为压力变送器的设计、生产和使用提供了重要的依据。

其次，压力变送器国家标准的制定和实施，有利于提高压力变送器的质量和性能稳定性。

通过严格的技术要求和测试方法，可以有效地规范压力变送器的制造过程，确保产品质量达到国家标准要求。

同时，标准化的设计和生产也有利于降低生产成本，提高生产效率，促进压力变送器行业的健康发展。

此外，压力变送器国家标准还对压力变送器的选择、安装、使用和维护提出了相应的要求和建议。

这些内容包括了压力变送器的选型原则、安装注意事项、使用环境要求、维护周期等，对用户在选择和使用压力变送器时具有重要的指导作用，有助于确保压力变送器的正常运行和延长使用寿命。

总的来说，压力变送器国家标准的制定和实施对于规范压力变送器行业、提高产品质量、保障工业生产安全具有重要意义。

压力变送器生产企业应严格按照国家标准进行生产，用户在选择和使用压力变送器时也应参照相关标准进行操作，共同促进我国压力变送器行业的健康发展。

在实际应用中，我们还应不断关注国家标准的更新和完善，及时了解最新的标准要求，不断提升自身的专业知识和技能，以适应行业的发展和变化。

只有不断提高自身素质，才能更好地适应市场需求，更好地服务于工业生产。

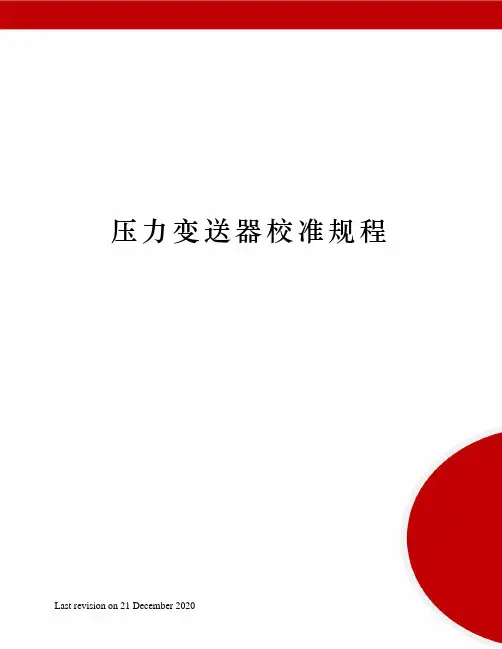

压力变送器校准规程Last revision on 21 December 20201 目的规范压力变送器校准的操作，确保压力变送器的校准结果真实、可靠。

2 范围本规程适用于压力变送器的校准和使用中检验。

3 职责工程设备部：负责按本规程执行压力变送器的校准及校准记录的管理。

4 定义4.1 压力变送器：是一种将压力变量转换成可传送的标准化输出信号的仪表，而且其输出信号与压力变量之间有一给定的连续函数关系（通常为线性关系）。

4.2 压力变送器有电动和气动两大类。

电动的标准化输出信号主要为0mA~10mA和4mA~20mA（或1V~5V）的直流电信号。

气动的标准化输出信号主要为20kPa~100kPa 的气体压力。

（不排除具有特殊规定的其他标准化输出信号）。

4.3 压力变送器通常由两部分组成：感压单元、信号处理和转换单元，有些变送器增加了显示单元。

5 内容5.1 计量性能要求5.1.2 回差：回差应不超过最大允许误差的绝对值。

5.2 外观5.2.1 变送器的铭牌应完整、清晰，并具有以下信息：产品名称、型号规格、测量范围、准确度等级、额定工作压力等主要技术指标；制造厂的名称或商标、出厂编号、制造年月、制造计量器具许可证标志及编号；防爆产品还应有相应的防爆标志。

5.2.2 变送器零部件应完好无损，紧固件不得有松动和损伤现象，可动部分应灵活可靠。

5.2.3 有显示单元的变送器，数字显示应清晰，不应有缺笔画现象。

5.2.4 密封性：压力变送器的测量部分在承受测量压力上限时，不得有泄漏现象。

5.3 校准条件5.3.1 标准器5.3.1.1 从提高校准能力出发，标准仪器及配套设备引入的扩展不确定度与被校温度计最大允许误差绝对值相比应尽可能小；5.3.1.2 选用标准器如下：过程校准仪，精密压力表或数字压力计，压力校验器。

5.3.2 环境条件5.3.2.1 环境温度：（20±5）℃；5.3.2.2 环境湿度：45%~75%；5.3.2.3 压力变送器所处的环境应无明显的机械振动和外磁场（地磁场除外）；5.3.2.4 。

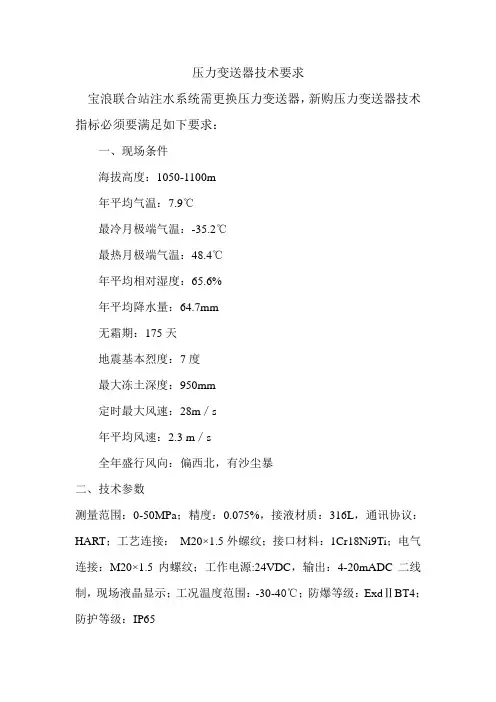

压力变送器技术要求宝浪联合站注水系统需更换压力变送器，新购压力变送器技术指标必须要满足如下要求：一、现场条件海拔高度：1050-1100m年平均气温：7.9℃最冷月极端气温：-35.2℃最热月极端气温：48.4℃年平均相对湿度：65.6%年平均降水量：64.7mm无霜期：175天地震基本烈度：7度最大冻土深度：950mm定时最大风速：28m／s年平均风速：2.3 m／s全年盛行风向：偏西北，有沙尘暴二、技术参数测量范围：0-50MPa；精度：0.075%，接液材质：316L，通讯协议：HART；工艺连接：M20×1.5外螺纹；接口材料：1Cr18Ni9Ti；电气连接：M20×1.5内螺纹；工作电源:24VDC，输出：4-20mADC二线制，现场液晶显示；工况温度范围：-30-40℃；防爆等级：ExdⅡBT4；防护等级：IP65三、要求：1、证件齐全，有说明书，检验报告，合格证，厂家名牌。

2、设备出厂前应准备齐全相关资料，包括产品质量合格证明文件，证明文件包括材质证明及检验、试验报告、部件组装和总装检测及试验记录、焊缝质量检验记录及无损探伤报告、铸锻件检验报告、零部件的热处理报告、重大质量缺陷处理记录及制造过程中各工序质量检验记录等，原始文件完整、数据准确。

3、制造标准：符合国家机械工业局的中华人民共和国标准行业标准（JB/T 9248-1999）4、卖方交货时必须提供新疆自治区技术监督部门出具的检验合格证书，否则，买方拒绝接收。

5、要求卖方负责现场安装、调试并负责压力变送器与买方DCS系统连接，买方验收合格后交付使用。

卖方对提供的产品免费保修一年；保修期内如果压力变送器有技术问题或出现故障，卖方接到买方通知的2小时之内响应，8小时内提供解决方案。

如不能解决问题，卖方在72小时内无条件提供现场维修服务。

6、保修期内维修和更换部件的费用全部由卖方承担；保修期后出现故障，需要更换零部件时，买方支付零部件的成本费。

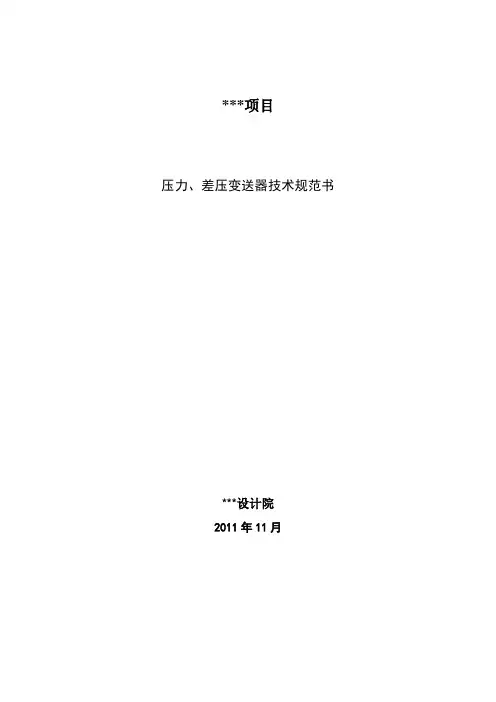

***项目压力、差压变送器技术规范书***设计院2011年11月变送器技术规范1 总则1.1 本招标文件适用于***项目的压力、差压变送器设备，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 买方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。

1.3 卖方如对本招标文件有偏差(无论多少或微小)都必须清楚地表示在本招标文件的附件9“差异表”中。

否则买方将认为卖方完全接受和同意本招标文件的要求。

1.4 略1.5卖方须执行本规范书所列要求、标准，本规范书中未提及的内容均应满足或优于本规范书所列的国家标准、行业标准和有关国际标准。

有矛盾时，按较高标准执行。

所有标准都会被修订，卖方制造过程中应执行最新版本。

1.6卖方提供的产品应符合ISO9001质量认证体系，卖方在投标书中必须明确阐明所投标的产品产地、应用业绩、相关代理证明及授权委托书, 同时应阐明该公司在此类产品上的工程业绩及工程能力，。

1.7 卖方完全保证所供进口智能型压力(差压)变送器的安全可靠性、合理性、完整性和优良性。

无论是否经过买方确认，卖方都无条件对设备中的缺陷、不足和与合同不符的地方进行修改、补充或更换，而不增加任何费用。

1.8工程施工过程中发现非人为原因损坏压力、差压变送器，卖方承诺24小时内无条件更换。

另外，在工程施工过程中，因遗漏需增加压力、差压变送器，卖方承诺24小时内满足现场要求。

在合同谈判及合同执行过程中发生压力、差压变送器数量变化,按投标单价增减。

1.9为保证提供的变送器满足相关规程、规范要求，技术先进；配供的变送器应按罗斯蒙特、EJA选型，其他品牌必须选用同档次的产品，并是该品牌的最优产品。

2 工程概况。

3 设计和运行条件本工程所在地区各项气象特征参数如下：海拔：8.2m（黄海高程）地质条件：厂直区域地质构造稳定，地震基本烈度Ⅵ度。
