【CN209759321U】一种陶粒生产用污泥陈化装置【专利】

(10)申请公布号 CN 102786319 A(43)申请公布日 2012.11.21C N 102786319 A*CN102786319A*(21)申请号 201210290035.4(22)申请日 2012.08.15C04B 38/00(2006.01)C04B 35/622(2006.01)(71)申请人彭尹华地址654114 云南省昆明市东川区阿旺镇安乐村委会大梁子组36号(72)发明人彭尹华(74)专利代理机构昆明大百科专利事务所53106代理人何健李红(54)发明名称一种新型污泥陶粒生产方法(57)摘要一种新型污泥陶粒生产方法，本发明方法步骤为，1）原料准备：a 、污泥：污水处理厂排出的污泥，含水率为20%～40%；b 、粉煤灰，要求粉煤灰细度在80目以上，且粉煤灰成分中含有Al 2O 3的质量含量在30%以上；c 、石英砂，要求石英砂的细度在200目以上，且石英砂中硅的质量含量在95%以上；d 、钾盐矿粉，要求钾盐矿粉细度在80目以上，且钾盐矿粉中K 2O 含量大于25%，Na 2O 含量大于25%；2）配料：取上述污泥重量百分比为65%~75%；粉煤灰5%~15%；石英沙粉5%～15%；钾盐矿粉5%～10%，充分搅拌均匀；通过挤压造粒制成5mm ～20mm 长，直径5mm ～10mm 的初产品；3）烧制。

本发明可以使污泥彻底处理污泥变废为宝，且生产工艺简单、处理成本低、环保。

(51)Int.Cl.权利要求书1页 说明书5页 附图4页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 5 页 附图 4 页1/1页1.一种新型污泥陶粒生产方法，其特征在于，该方法步骤为，1）原料准备：a 、污泥：污水处理厂排出的污泥，含水率为20%～40%；b 、粉煤灰，要求粉煤灰细度在80目以上，且粉煤灰成分中含有Al 2O 3的质量含量在30%以上；c 、石英砂，要求石英砂的细度在200目以上，且石英砂中硅的质量含量在95%以上；d 、钾盐矿粉，要求钾盐矿粉细度在80目以上，且钾盐矿粉中K 2O 含量大于25%，Na 2O 含量大于25%；2）配料：取上述污泥重量百分比为65%~75%；粉煤灰5%～15%；石英沙粉5%～15%；钾盐矿粉5%～10%，充分搅拌均匀；通过挤压造粒制成5mm ～20mm 长，直径5mm ～10mm 的初产品；3）烧制：将初产品放入回转窑中进行烧制；该回转窑为脱水烘干、高温烧制、冷却的三段工艺；即该回转窑由右至左包括预热段（1）、高温段（2）、冷却段（3）三段分别独立并相互衔接构成；预热段（1）、高温段（2）、冷却段（3）三段的内壁均设置有由螺栓（12）固定的弧形衬板（10），在衬板（10）与窑体内壁之间设置有硅酸铝板（11）；预热段（1）的前端为进料口（6），预热段（1）后端套于高温段（2）前端内，高温段（2）的后端与冷却段（3）前端之间通过梭槽（4）连接；高温段（2）与冷却段（3）通过弧形的梭槽（4）连接的部分包裹在密封室（5）内；冷却段（3）后端为出料口（7）；在进料口（6）外设置有引风机（8），在出料口（7）外设置有鼓风机（9）；在预热段（1）内进行的脱水烘干环节温度控制为80℃～600℃，烘干18～22分钟；在高温段（2）内进行的高温烧制环节温度控制为800℃～1250℃，烧制15～25分钟，在冷却段（3）内进行的冷却环节温度控制为60℃～400℃，冷却20～30分钟，即成污泥陶粒。

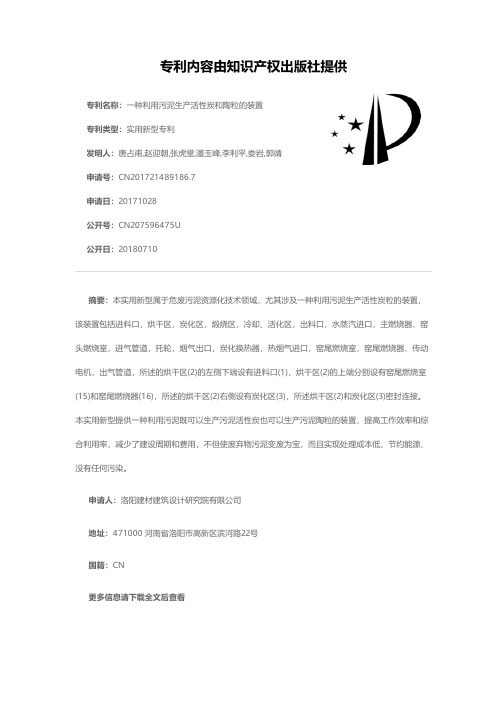

专利名称：一种利用污泥生产活性炭和陶粒的装置
专利类型：实用新型专利
发明人：唐占甫,赵迎朝,张虎堂,潘玉峰,李利平,娄岩,郭靖申请号：CN201721489186.7
申请日：20171028
公开号：CN207596475U
公开日：
20180710
专利内容由知识产权出版社提供
摘要：本实用新型属于危废污泥资源化技术领域，尤其涉及一种利用污泥生产活性炭粒的装置，该装置包括进料口，烘干区，炭化区，煅烧区，冷却、活化区，出料口，水蒸汽进口，主燃烧器，窑头燃烧室，进气管道，托轮，烟气出口，炭化换热器，热烟气进口，窑尾燃烧室，窑尾燃烧器，传动电机，出气管道，所述的烘干区(2)的左侧下端设有进料口(1)，烘干区(2)的上端分别设有窑尾燃烧室(15)和窑尾燃烧器(16)，所述的烘干区(2)右侧设有炭化区(3)，所述烘干区(2)和炭化区(3)密封连接。

本实用新型提供一种利用污泥既可以生产污泥活性炭也可以生产污泥陶粒的装置，提高工作效率和综合利用率，减少了建设周期和费用，不但使废弃物污泥变废为宝，而且实现处理成本低、节约能源、没有任何污染。

申请人：洛阳建材建筑设计研究院有限公司
地址：471000 河南省洛阳市高新区滨河路22号
国籍：CN
更多信息请下载全文后查看。

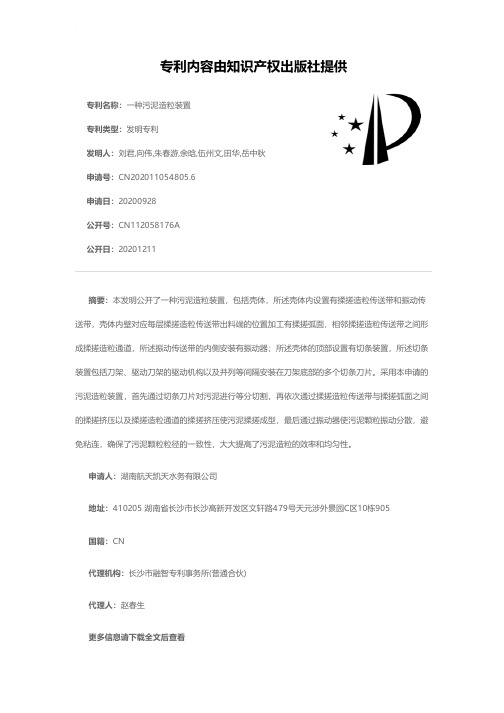

专利名称：一种污泥造粒装置
专利类型：发明专利
发明人：刘君,向伟,朱春游,余晗,伍州文,田华,岳中秋申请号：CN202011054805.6
申请日：20200928
公开号：CN112058176A
公开日：
20201211
专利内容由知识产权出版社提供
摘要：本发明公开了一种污泥造粒装置，包括壳体，所述壳体内设置有揉搓造粒传送带和振动传送带，壳体内壁对应每层揉搓造粒传送带出料端的位置加工有揉搓弧面，相邻揉搓造粒传送带之间形成揉搓造粒通道，所述振动传送带的内侧安装有振动器；所述壳体的顶部设置有切条装置，所述切条装置包括刀架、驱动刀架的驱动机构以及并列等间隔安装在刀架底部的多个切条刀片。

采用本申请的污泥造粒装置，首先通过切条刀片对污泥进行等分切割，再依次通过揉搓造粒传送带与揉搓弧面之间的揉搓挤压以及揉搓造粒通道的揉搓挤压使污泥揉搓成型，最后通过振动器使污泥颗粒振动分散，避免粘连，确保了污泥颗粒粒径的一致性，大大提高了污泥造粒的效率和均匀性。

申请人：湖南航天凯天水务有限公司
地址：410205 湖南省长沙市长沙高新开发区文轩路479号天元涉外景园C区10栋905
国籍：CN
代理机构：长沙市融智专利事务所(普通合伙)
代理人：赵春生
更多信息请下载全文后查看。

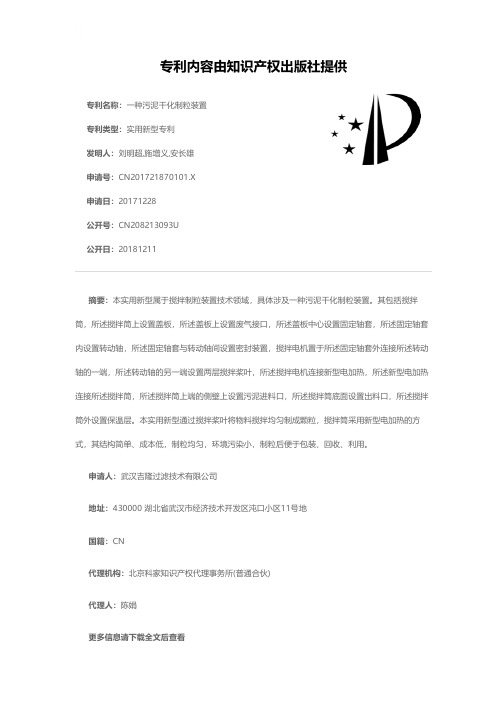

专利名称：一种污泥干化制粒装置专利类型：实用新型专利
发明人：刘明超,施增义,安长雄
申请号：CN201721870101.X 申请日：20171228
公开号：CN208213093U
公开日：
20181211
专利内容由知识产权出版社提供
摘要：本实用新型属于搅拌制粒装置技术领域，具体涉及一种污泥干化制粒装置。

其包括搅拌筒，所述搅拌筒上设置盖板，所述盖板上设置废气接口，所述盖板中心设置固定轴套，所述固定轴套内设置转动轴，所述固定轴套与转动轴间设置密封装置，搅拌电机置于所述固定轴套外连接所述转动轴的一端，所述转动轴的另一端设置两层搅拌桨叶，所述搅拌电机连接新型电加热，所述新型电加热连接所述搅拌筒，所述搅拌筒上端的侧壁上设置污泥进料口，所述搅拌筒底面设置出料口，所述搅拌筒外设置保温层。

本实用新型通过搅拌桨叶将物料搅拌均匀制成颗粒，搅拌筒采用新型电加热的方式，其结构简单、成本低，制粒均匀，环境污染小，制粒后便于包装、回收、利用。

申请人：武汉吉隆过滤技术有限公司
地址：430000 湖北省武汉市经济技术开发区沌口小区11号地
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。

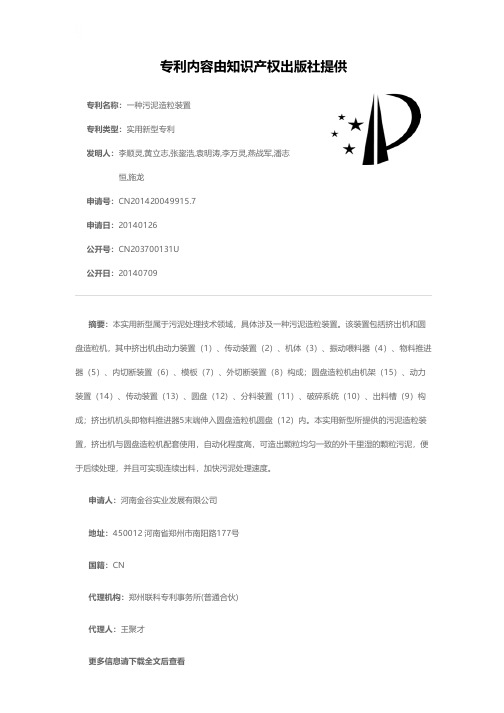

专利名称：一种污泥造粒装置
专利类型：实用新型专利
发明人：李顺灵,黄立志,张鋆浩,袁明涛,李万灵,燕战军,潘志恒,施龙
申请号：CN201420049915.7
申请日：20140126
公开号：CN203700131U
公开日：
20140709
专利内容由知识产权出版社提供
摘要：本实用新型属于污泥处理技术领域，具体涉及一种污泥造粒装置。

该装置包括挤出机和圆盘造粒机，其中挤出机由动力装置（1）、传动装置（2）、机体（3）、振动喂料器（4）、物料推进器（5）、内切断装置（6）、模板（7）、外切断装置（8）构成；圆盘造粒机由机架（15）、动力装置（14）、传动装置（13）、圆盘（12）、分料装置（11）、破碎系统（10）、出料槽（9）构成；挤出机机头即物料推进器5末端伸入圆盘造粒机圆盘（12）内。

本实用新型所提供的污泥造粒装置，挤出机与圆盘造粒机配套使用，自动化程度高，可造出颗粒均匀一致的外干里湿的颗粒污泥，便于后续处理，并且可实现连续出料，加快污泥处理速度。

申请人：河南金谷实业发展有限公司
地址：450012 河南省郑州市南阳路177号
国籍：CN
代理机构：郑州联科专利事务所(普通合伙)
代理人：王聚才
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201811377656.X(22)申请日 2018.11.19(71)申请人 西安建筑科技大学地址 710055 陕西省西安市雁塔路13号申请人 西安市政道桥建设有限公司(72)发明人 李斌斌　颜虎平　上官柏年　赵维　刘卫军　邓晓青　牟正平　张伟　范海宏　李大伟　(74)专利代理机构 西安智大知识产权代理事务所 61215代理人 段俊涛(51)Int.Cl.C04B 18/02(2006.01)B28B 1/00(2006.01)(54)发明名称一种高强陶粒及利用城市污泥制备其的方法与系统(57)摘要本发明公开了一种利用城市污泥制备高强陶粒的方法与系统，首先利用城市污泥和土造粒得到球核，然后使用污泥球核、粉煤灰、土包覆造粒，再经干燥、焙烧、冷却得到高强陶粒，可以满足结构用混凝土对骨料的强度需求，用于道路、桥梁等工程建设。

本发明的益处：①利用城市污泥含有的水分完成成核和造粒过程，全过程不需外加水源，减少耗水以及干燥耗热。

②通过包覆造粒使得城市污泥中易挥发有机物的释放由低温段迁移至高温段，使得低温段挥发的臭气迁移至高温段充分分解产生热值，降低恶臭尾气处理难度，同时充分利用了污泥中的热值。

③污泥-土-粉煤灰多层包覆结构熔点由内到外依次升高，有利于减少陶粒内黑心的产生，能更好地固化污泥中的重金属。

权利要求书1页 说明书3页 附图1页CN 109384405 A 2019.02.26C N 109384405A1.一种高强陶粒，其特征在于，为包覆结构，外层为土和粉煤灰混合物层，内层为污泥和土的混合物。

2.根据权利要求1所述高强陶粒，其特征在于，其密度等级700-900级，筒压强度在6.5MPa -11MPa，吸水率小于10％。

3.根据权利要求1所述高强陶粒，其特征在于，其外形为球形或椭球形。

4.根据权利要求1所述高强陶粒，其特征在于，其组份按干基重量百分比计为：污泥10％-40％，粉煤灰10％-80％，粘土或工程弃土10％-80％。

专利名称：一种高效率污泥处理装置专利类型：实用新型专利
发明人：方振明,陈勇强,郑向阳,陈逸聪申请号：CN201921693057.9
申请日：20191011
公开号：CN210885772U
公开日：
20200630
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高效率污泥处理装置，涉及污泥处理技术领域，包括污泥处理箱和设置在污泥处理箱底侧的固定底座，所述污泥处理箱的右侧固定安装有搅拌电机，所述搅拌电机的输出端固定连接有搅拌轴，所述搅拌轴的表面间隔固定设置有搅拌杆，所述污泥处理箱的上端中间固定设置有进料管，所述污泥处理箱的上端靠近进料管的一侧固定安装有热风机，通过一级滤网层与二级滤网层对污泥进行分级多层式过滤处理，实现便于对污泥进行多级分类收集，热风机产生的高温热风能够对污泥进行干燥杀菌处理，搅拌杆和搅拌叶片能够对污泥处理箱内的污泥进行搅拌翻面，使得污泥的干燥杀菌处理效果更加均均匀充分，提高了污泥处理的工作效率。

申请人：浙江先创能源科技股份有限公司
地址：310000 浙江省金华市婺城区通溪路1388号
国籍：CN
代理机构：北京博维知识产权代理事务所(特殊普通合伙)
代理人：张倩
更多信息请下载全文后查看。

专利名称：一种陶粒生产用烘干装置专利类型：实用新型专利
发明人：杨绅,王成旭,商峰
申请号：CN202121578981.X
申请日：20210713
公开号：CN215638536U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种陶粒生产用烘干装置，包括烘干箱主体，所述烘干箱主体的下端外表面固定连接有支架，所述烘干箱主体的一侧外表面设置有收集箱，所述烘干箱主体的上端外表面开设有进料口，所述烘干箱主体一侧外表面的下端开设有出料口，所述烘干箱主体的内部设置有搅拌组件，所述烘干箱主体的内壁设置有烘干板，所述搅拌组件的下端设置有出料机构，所述烘干箱主体的一侧外表面设置有节能机构。

本实用新型所述的一种陶粒生产用烘干装置，通过设置的出料机构，能够方便进行出料，提高工作效率，同时能够提高烘干效果，使烘干更均匀,通过设置的节能机构，能够提高资源利用率，避免潮湿的蒸汽直接进入烘干箱主体内部。

申请人：江苏乾禧环保科技有限公司
地址：221221 江苏省徐州市睢宁县李集镇工业集中区
国籍：CN
更多信息请下载全文后查看。

(10)申请公布号 (43)申请公布日 2014.03.05C N 103613361A (21)申请号 201310589084.2(22)申请日 2013.11.20C04B 33/132(2006.01)C04B 33/22(2006.01)(71)申请人中联重科物料输送设备有限公司地址410205 湖南省长沙市岳麓区长沙高新技术产业开发区谷苑路57号申请人中联重科股份有限公司(72)发明人骆琪胜 王雷 肖业恒 钱云芳李龙(74)专利代理机构深圳市威世博知识产权代理事务所(普通合伙) 44280代理人何青瓦(54)发明名称利用污泥制作陶粒的方法(57)摘要本发明公开一种利用污泥制作陶粒的方法，其特征在于，包括：选择原料并混合所述原料，所述原料由污泥、工程弃土和煤灰组成；利用至少两条并行的陶粒烧制生产线将混合均匀的所述原料加工成陶粒；其中，所述原料中的所述污泥的含水率为80%，而所述工程弃土的含水率为8.5%～9.5%，且所述污泥、所述工程弃土和所述煤灰按照10:1:3的比例进行混合；或者所述原料中的所述污泥的含水率低于60%，而所述工程弃土的含水率为8.5%～9.5%，且所述污泥、所述工程弃土和所述煤灰按照2:1:3的比例进行混合。

因此本发明的制作陶粒的方法能够实现污泥的再利用，保护了农田，节约资源。

(51)Int.Cl.权利要求书1页 说明书4页 附图2页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书4页 附图2页(10)申请公布号CN 103613361 A1/1页1.一种利用污泥制作陶粒的方法，其特征在于，包括：选择原料并混合所述原料，所述原料由污泥、工程弃土和煤灰组成；利用至少两条并行的陶粒烧制生产线将混合均匀的所述原料加工成陶粒；其中，所述原料中的所述污泥的含水率为80%，而所述工程弃土的含水率为8.5%～9.5%，且所述污泥、所述工程弃土和所述煤灰按照10:1:3的比例进行混合；或者所述原料中的所述污泥的含水率低于60%，而所述工程弃土的含水率为8.5%～9.5%，且所述污泥、所述工程弃土和所述煤灰按照2:1:3的比例进行混合。

专利名称：一种污泥处理装置
专利类型：实用新型专利
发明人：陈柏校,彭贤辉,洪根惠,王成,沈飞凯,何云龙,田群超申请号：CN202021067995.0
申请日：20200611
公开号：CN213060592U
公开日：
20210427
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种污泥处理装置，包括盒体、输送区和收集区，所述输送区位于盒体和收集区之间，所述盒体的两端设置两个车轮，所述盒体内部设置一连接杆与两个车轮固定连接，当车轮转动时，车轮的滚动带动连接杆的转动，所述连接杆上设置至少两个搅拌装置，每个搅拌装置包括一金属环和多个发散的搅拌杆，多个发散的搅拌杆均匀设置在金属环上。

本实用新型一种污泥处理装置解决了现有的污泥处理装置在使用过程中不够方便，不能满足多场合的应用。

申请人：杭州国泰环保科技股份有限公司
地址：311202 浙江省杭州市萧山区萧山经济技术开发区启迪路198号B座3层
国籍：CN
代理机构：温州知西思悟专利代理事务所(普通合伙)
代理人：姚丙乾
更多信息请下载全文后查看。
