回风流中机电设备处安设甲烷传感器的规定

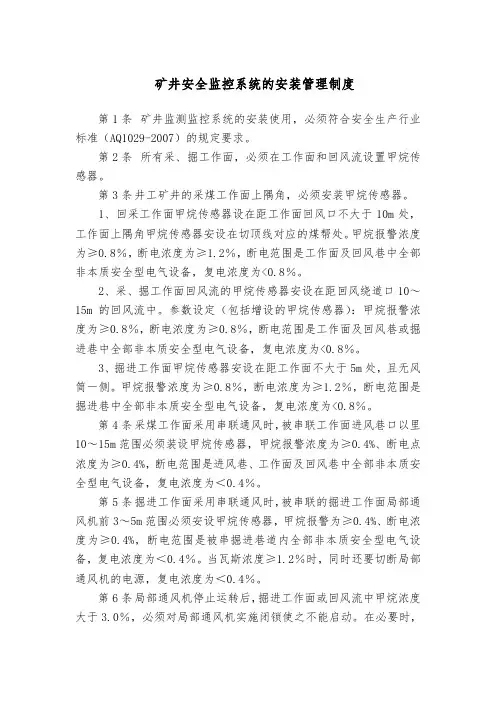

矿井安全监控系统的安装管理制度第1条矿井监测监控系统的安装使用，必须符合安全生产行业标准（AQ1029-2007）的规定要求。

第2条所有采、掘工作面，必须在工作面和回风流设置甲烷传感器。

第3条井工矿井的采煤工作面上隅角，必须安装甲烷传感器。

1、回采工作面甲烷传感器设在距工作面回风口不大于10m处，工作面上隅角甲烷传感器安设在切顶线对应的煤帮处。

甲烷报警浓度为≥0.8％，断电浓度为≥1.2％，断电范围是工作面及回风巷中全部非本质安全型电气设备，复电浓度为<0.8％。

2、采、掘工作面回风流的甲烷传感器安设在距回风绕道口10～15m的回风流中。

参数设定（包括增设的甲烷传感器）：甲烷报警浓度为≥0.8％，断电浓度为≥0.8％，断电范围是工作面及回风巷或掘进巷中全部非本质安全型电气设备，复电浓度为<0.8％。

3、掘进工作面甲烷传感器安设在距工作面不大于5m处，且无风筒一侧。

甲烷报警浓度为≥0.8％，断电浓度为≥1.2％，断电范围是掘进巷中全部非本质安全型电气设备，复电浓度为<0.8％。

第4条采煤工作面采用串联通风时，被串联工作面进风巷口以里10～15m范围必须装设甲烷传感器，甲烷报警浓度为≥0.4%、断电点浓度为≥0.4%，断电范围是进风巷、工作面及回风巷中全部非本质安全型电气设备，复电浓度为＜0.4％。

第5条掘进工作面采用串联通风时，被串联的掘进工作面局部通风机前3～5m范围必须安设甲烷传感器，甲烷报警为≥0.4%、断电浓度为≥0.4%，断电范围是被串掘进巷道内全部非本质安全型电气设备，复电浓度为＜0.4％。

当瓦斯浓度≥1.2％时，同时还要切断局部通风机的电源，复电浓度为＜0.4％。

第6条局部通风机停止运转后，掘进工作面或回风流中甲烷浓度大于3.0％，必须对局部通风机实施闭锁使之不能启动。

在必要时，只有通过密码操作软件解锁或使用专用工具人工解锁；当掘进工作面及巷道中甲烷浓度低于1.2％时，自动解锁。

一、传感器安设标准1、回采工作面传感器安装位置：上隅角安装T0传感器；往外10米围安设T1传感器；在回风口10—15米处安设T2瓦斯、温度、CO传感器；当回采顺槽巷道大于1000米时，安装T中传感器。

2、开掘工作面的传感器安设位置：在风筒出口对帮距工作面迎头3-5米处,安设T1传感器，距回风口10—15米处安设T2传感器，当掘进到1000米时，安装T中传感器。

3、双巷掘进期间工作面、回风流安设甲烷传感器标准同开掘工作面的传感器安设标准一样，另外需在两工作面混合回风流中安设一台甲烷传感器。

4、开掘工作面开口5米时，可只在工作面安设T1传感器，但巷道推进到30米起必须安设T2传感器；采煤工作面推进到停采线附近，而采到T1、T2传感器相距缺乏50米时，可只安设T1传感器，但采掘工作面的断电功能必须贯穿整个生产过程，即从开场到结尾全过程具备断电功能。

5、采区回风巷安设甲烷、CO、风速传感器。

6、井下各机电硐室需安设温度传感器，报警值≥34℃。

7、甲烷、温度、CO传感器应垂直吊挂，距顶板〔顶梁〕不得大于300mm，距巷道侧壁不小于200mm。

风速传感器应设置在巷道前后10米无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点，其悬挂应采用硬连接方式固定，风速检测口应垂直于风流方向。

8、带式输送机滚筒下风侧10-15m处应设置烟雾、一氧化碳传感器。

9、开关量传感器的设置：〔1〕主要通风机、局部通风机必须设置设备开停传感器。

〔2〕采区主要进回风巷道中的主要风门必须设置风门传感器。

当两道风门同时翻开时，发出声光报警信号。

〔3〕掘进工作面局部通风机的风筒上应安设风筒传感器，风筒传感器须设置在距掘进面不超过20米处。

〔4〕必须通过在被控开关的负荷侧设置馈电传感器或在被控开关取馈电状态接点信号的方式可靠监测被控开关的馈电状态。

二、职责划分1、开掘队组负责本队施工巷道围〔从巷道开口位置到工作面之间〕的设备看管、工作面50米围线缆的规吊挂及其管理；信息中心负责工作面线缆延长、回风流传感器的规吊挂和巷道所有传感器的标校及故障处理。

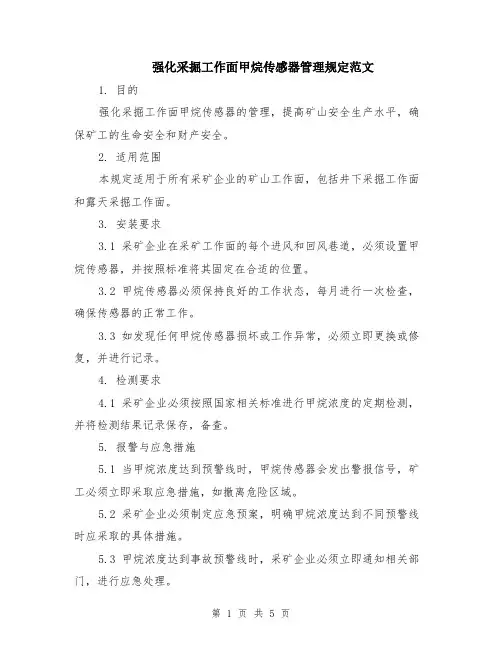

强化采掘工作面甲烷传感器管理规定范文1. 目的强化采掘工作面甲烷传感器的管理，提高矿山安全生产水平，确保矿工的生命安全和财产安全。

2. 适用范围本规定适用于所有采矿企业的矿山工作面，包括井下采掘工作面和露天采掘工作面。

3. 安装要求3.1 采矿企业在采矿工作面的每个进风和回风巷道，必须设置甲烷传感器，并按照标准将其固定在合适的位置。

3.2 甲烷传感器必须保持良好的工作状态，每月进行一次检查，确保传感器的正常工作。

3.3 如发现任何甲烷传感器损坏或工作异常，必须立即更换或修复，并进行记录。

4. 检测要求4.1 采矿企业必须按照国家相关标准进行甲烷浓度的定期检测，并将检测结果记录保存，备查。

5. 报警与应急措施5.1 当甲烷浓度达到预警线时，甲烷传感器会发出警报信号，矿工必须立即采取应急措施，如撤离危险区域。

5.2 采矿企业必须制定应急预案，明确甲烷浓度达到不同预警线时应采取的具体措施。

5.3 甲烷浓度达到事故预警线时，采矿企业必须立即通知相关部门，进行应急处理。

6. 管理责任6.1 采矿企业的安全管理部门必须负责甲烷传感器的安装、维护和管理工作。

6.2 采矿企业必须确保安全管理人员具备相关的技能和知识，能够对甲烷传感器进行正确的维护和管理。

6.3 采矿企业必须建立健全的甲烷传感器管理制度，并定期对其进行检查和评估。

7. 培训要求7.1 采矿企业必须对矿工进行定期的安全培训，教育他们正确使用甲烷传感器，并提醒他们甲烷事故的危害性。

7.2 新进矿工必须接受甲烷传感器使用培训，合格后方可上岗工作。

7.3 采矿企业必须随时提供必要的培训和技术支持，确保矿工能够正确操作甲烷传感器。

8. 罚则8.1 采矿企业如果未按照规定进行甲烷传感器的安装和管理，将被处以相应的经济处罚，并进行整改。

8.2 如因采矿企业的违规行为导致甲烷事故发生，将依法追究其相关责任人的法律责任。

9. 附则9.1 本规定自颁布之日起执行，之前已制定的其他相关规定与本规定不符的部分，以本规定为准。

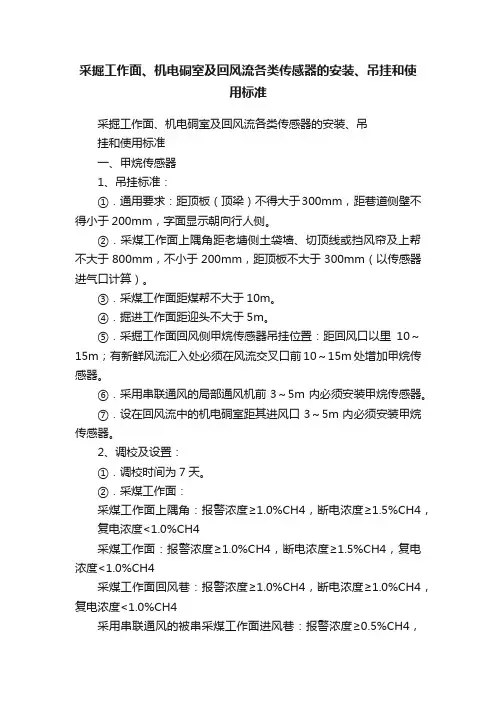

采掘工作面、机电硐室及回风流各类传感器的安装、吊挂和使用标准采掘工作面、机电硐室及回风流各类传感器的安装、吊挂和使用标准一、甲烷传感器1、吊挂标准：①．通用要求：距顶板（顶梁）不得大于300mm，距巷道侧壁不得小于200mm，字面显示朝向行人侧。

②．采煤工作面上隅角距老塘侧土袋墙、切顶线或挡风帘及上帮不大于800mm，不小于200mm，距顶板不大于300mm（以传感器进气口计算）。

③．采煤工作面距煤帮不大于10m。

④．掘进工作面距迎头不大于5m。

⑤．采掘工作面回风侧甲烷传感器吊挂位置：距回风口以里10～15m；有新鲜风流汇入处必须在风流交叉口前10～15m处增加甲烷传感器。

⑥．采用串联通风的局部通风机前3～5m内必须安装甲烷传感器。

⑦．设在回风流中的机电硐室距其进风口3～5m内必须安装甲烷传感器。

2、调校及设置：①．调校时间为7天。

②．采煤工作面：采煤工作面上隅角：报警浓度≥1.0%CH4，断电浓度≥1.5%CH4，复电浓度<1.0%CH4采煤工作面：报警浓度≥1.0%CH4，断电浓度≥1.5%CH4，复电浓度<1.0%CH4采煤工作面回风巷：报警浓度≥1.0%CH4，断电浓度≥1.0%CH4，复电浓度<1.0%CH4采用串联通风的被串采煤工作面进风巷：报警浓度≥0.5%CH4，断电浓度≥0.5%CH4，复电浓度<0.5%CH4③．掘进工作面：掘进工作面：报警浓度≥1.0%CH4，断电浓度≥1.5%CH4，复电浓度<1.0%CH4掘进工作面回风流：报警浓度≥1.0%CH4，断电浓度≥1.0%CH4，复电浓度<1.0%CH4采用串联通风的掘进工作面局部通风机前：报警浓度≥0.5%CH4，断电浓度≥0.5%CH4，复电浓度<0.5%CH4④．回风流中机电设备硐室：报警浓度≥0.5%CH4，断电浓度≥0.5%CH4，复电浓度<0.5%CH4⑤．采区回风巷：报警浓度≥1.0%CH4，断电浓度≥1.0%CH4，复电浓度<1.0%CH4⑥．矿井一翼回风巷及总回风巷：报警浓度≥0.7%CH4⑦．采区回风巷、矿井一翼回风巷、总回风巷内机电设备处：报警浓度≥0.5%CH4，断电浓度≥0.5%CH4，复电浓度<0.5%CH4（必须能够断开该机电设备的电源）二、风筒传感器1、安装地点应无淋水，不影响行人，维护方便。

传感器的安装标准Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT一、传感器安设标准1、回采工作面传感器安装位置：上隅角安装T0传感器；往外10米范围内安设T1传感器；在回风口10—15米处安设T2瓦斯、温度、CO传感器；当回采顺槽巷道大于1000米时，安装T中传感器。

2、开掘工作面的传感器安设位置：在风筒出口对帮距工作面迎头3-5米处,安设T1传感器，距回风口10—15米处安设T2传感器，当掘进到1000米时，安装T中传感器。

3、双巷掘进期间工作面、回风流安设甲烷传感器标准同开掘工作面的传感器安设标准相同，另外需在两工作面混合回风流中安设一台甲烷传感器。

4、开掘工作面开口5米时，可只在工作面安设T1传感器，但巷道推进到30米起必须安设T2传感器；采煤工作面推进到停采线附近，而采到T1、T2传感器相距不足50米时，可只安设T1传感器，但采掘工作面的断电功能必须贯穿整个生产过程，即从开始到结尾全过程具备断电功能。

5、采区回风巷安设甲烷、CO、风速传感器。

6、井下各机电硐室需安设温度传感器，报警值≥34℃。

7、甲烷、温度、CO传感器应垂直吊挂，距顶板（顶梁）不得大于300mm，距巷道侧壁不小于200mm。

风速传感器应设置在巷道前后10米无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点，其悬挂应采用硬连接方式固定，风速检测口应垂直于风流方向。

8、带式输送机滚筒下风侧10-15m处应设置烟雾、一氧化碳传感器。

9、开关量传感器的设置：（1）主要通风机、局部通风机必须设置设备开停传感器。

（2）采区主要进回风巷道中的主要风门必须设置风门传感器。

当两道风门同时打开时，发出声光报警信号。

（3）掘进工作面局部通风机的风筒上应安设风筒传感器，风筒传感器须设置在距掘进面不超过20米处。

（4）必须通过在被控开关的负荷侧设置馈电传感器或在被控开关内取馈电状态接点信号的方式可靠监测被控开关的馈电状态。

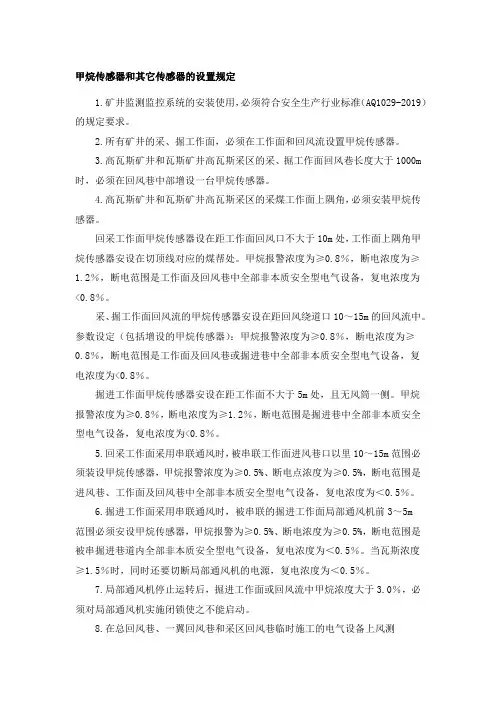

甲烷传感器和其它传感器的设置规定1.矿井监测监控系统的安装使用，必须符合安全生产行业标准（AQ1029-2019）的规定要求。

2.所有矿井的采、掘工作面，必须在工作面和回风流设置甲烷传感器。

3.高瓦斯矿井和瓦斯矿井高瓦斯采区的采、掘工作面回风巷长度大于1000m 时，必须在回风巷中部增设一台甲烷传感器。

4.高瓦斯矿井和瓦斯矿井高瓦斯采区的采煤工作面上隅角，必须安装甲烷传感器。

回采工作面甲烷传感器设在距工作面回风口不大于10m处，工作面上隅角甲烷传感器安设在切顶线对应的煤帮处。

甲烷报警浓度为≥0.8％，断电浓度为≥1.2％，断电范围是工作面及回风巷中全部非本质安全型电气设备，复电浓度为<0.8％。

采、掘工作面回风流的甲烷传感器安设在距回风绕道口10～15m的回风流中。

参数设定（包括增设的甲烷传感器）：甲烷报警浓度为≥0.8％，断电浓度为≥0.8％，断电范围是工作面及回风巷或掘进巷中全部非本质安全型电气设备，复电浓度为<0.8％。

掘进工作面甲烷传感器安设在距工作面不大于5m处，且无风筒一侧。

甲烷报警浓度为≥0.8％，断电浓度为≥1.2％，断电范围是掘进巷中全部非本质安全型电气设备，复电浓度为<0.8％。

5.回采工作面采用串联通风时，被串联工作面进风巷口以里10～15m范围必须装设甲烷传感器，甲烷报警浓度为≥0.5%、断电点浓度为≥0.5%，断电范围是进风巷、工作面及回风巷中全部非本质安全型电气设备，复电浓度为＜0.5％。

6.掘进工作面采用串联通风时，被串联的掘进工作面局部通风机前3～5m范围必须安设甲烷传感器，甲烷报警为≥0.5%、断电浓度为≥0.5%，断电范围是被串掘进巷道内全部非本质安全型电气设备，复电浓度为＜0.5％。

当瓦斯浓度≥1.5％时，同时还要切断局部通风机的电源，复电浓度为＜0.5％。

7.局部通风机停止运转后，掘进工作面或回风流中甲烷浓度大于3.0％，必须对局部通风机实施闭锁使之不能启动。

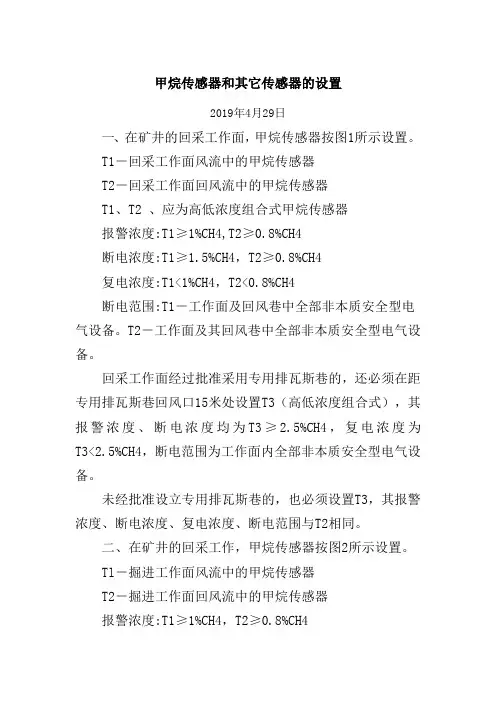

甲烷传感器和其它传感器的设置2019年4月29日一、在矿井的回采工作面，甲烷传感器按图1所示设置。

T1－回采工作面风流中的甲烷传感器T2－回采工作面回风流中的甲烷传感器T1、T2 、应为高低浓度组合式甲烷传感器报警浓度:T1≥1%CH4,T2≥0.8%CH4断电浓度:T1≥1.5%CH4，T2≥0.8%CH4复电浓度:T1<1%CH4，T2<0.8%CH4断电范围:T1－工作面及回风巷中全部非本质安全型电气设备。

T2－工作面及其回风巷中全部非本质安全型电气设备。

回采工作面经过批准采用专用排瓦斯巷的，还必须在距专用排瓦斯巷回风口15米处设置T3（高低浓度组合式），其报警浓度、断电浓度均为T3≥2.5%CH4，复电浓度为T3<2.5%CH4，断电范围为工作面内全部非本质安全型电气设备。

未经批准设立专用排瓦斯巷的，也必须设置T3，其报警浓度、断电浓度、复电浓度、断电范围与T2相同。

二、在矿井的回采工作，甲烷传感器按图2所示设置。

Tl－掘进工作面风流中的甲烷传感器T2－掘进工作面回风流中的甲烷传感器报警浓度:T1≥1%CH4，T2≥0.8%CH4断电浓度:T1≥1.5%CH4，T2≥0.8%CH4复电浓度:T1<1%CH4，T2<0.8%CH4断电范围:T1、T2－－均为掘进巷道内中全部非本质安全型电气设备。

三、掘进与回采工作面串联通风时，甲烷传感器的设置除分别按上述两条规定设置外还须在回采工作面煤壁线以外3-5米处（进风侧）设置甲烷传感器。

其报警浓度、断电浓度、均为≥0.5%CH4，复电浓度为<0.5%CH4，断电范围被串联采煤工作面及其进、回风巷内全部非本质安全型电气设备。

仓房式回采工作面（小穿与回采串联）参照上述规定执行。

四、掘进工作面采用串联通风时，必须在被串联掘进工作面的局部通风机前设甲烷传感器，其报警浓度、断电浓度均为≥O.5%CH4,复电浓度为<0.5%CH4，断电范围为被串联掘进巷道内全部非本质安全型电气设备。

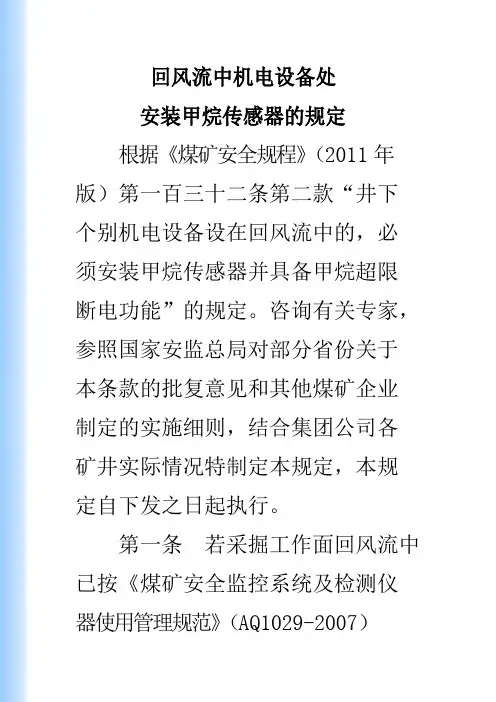

回风流中机电设备处安装甲烷传感器的规定根据《煤矿安全规程》（2011年版）第一百三十二条第二款“井下个别机电设备设在回风流中的，必须安装甲烷传感器并具备甲烷超限断电功能”的规定。

咨询有关专家，参照国家安监总局对部分省份关于本条款的批复意见和其他煤矿企业制定的实施细则，结合集团公司各矿井实际情况特制定本规定，本规定自下发之日起执行。

第一条若采掘工作面回风流中已按《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007）和晋煤集团企业标准《甲烷传感器设置规范》安装了甲烷传感器，且甲烷传感器能够正确反映机电设备所在地点的甲烷浓度并能够实现超限断电功能时，采掘工作面回风流中的机电设备安设地点可不再单独设置甲烷传感器。

第二条当个别机电设备设置在采掘工作面回风流中其他地点（如联络巷）时，应在机电设备设置地点安装甲烷传感器，并具有超限断电功能。

其报警值为≥0.8%CH4，断电值为≥0.8%CH4，复电值＜0.8%CH4，断电范围为该机电设备安设地点全部非本质安全型电气设备。

T第三条当钻机设置在采掘工作面回风流中时，在钻机下风侧距开孔处5～10米处各设置一台甲烷传感器，其报警值为≥0.8%CH4，断电值为≥0.8%CH4，复电值＜0.8%CH4，断电范围为该钻机安设地点全部非本质安全型电气设备。

5-10。

T 。

第四条采区回风巷、一翼回风巷及总回风巷道内的电气设备上风侧5米范围内应设置甲烷传感器。

采区回风巷道内电气设备上风侧甲烷传感器报警值为≥0.8%CH4，断电值为≥0.8%CH4，复电值为＜0.8%CH4，断电范围为该机电设备安设地点全部非本质安全型电气设备；一翼回风巷及总回风巷道内电气设备上风侧甲烷传感器报警值为≥0.7%CH4，断电值为≥0.7%CH4，复电值＜0.7%CH4，断电范围为该机5。

电设备安设地点全部非本质安全型电气设备。

。

。

。

5。

。

。

。

。

。

。

。

T5。

。

。

。

止机械设备和电缆横行穿过专用回风巷。

三、煤矿井下电气设备应安装在进风流中。

低瓦斯矿井安装在回风流中的电气设备，由矿机电部门采取措施，尽可能合理集中布置。

四、回风流中机电设备处甲烷传感器安装位置：
1、单台设备：甲烷传感器安装在机电设备风流上风侧10～15m处；
2、多台设备处：参照《煤矿安全规程》78页第一百三十八条第二款规定，设备集中放置长度不超过20m的安装一台甲烷传感器，甲烷传感器安装在迎风侧第一台设备上风侧5～10m处；集中放置长度超过20米的，增设一台甲烷传感器，安装位置为20m第一台设备上风侧10～15m处。

3、采掘工作面回风流施工煤层钻孔的液压钻机下风侧5～10m处应吊挂一台便携式甲烷检测报警仪。

五、回风流中机电设备处甲烷传感器报警点、断电点、复电点、断电范围：
1、采掘工作面回风流机电设备甲烷传感器的报警点：≥1.0%CH4；断电点：≥1.0%CH4；复电点：＜1.0%CH4（参照《煤矿安全规程》92页第一百六十八条第九款规定）；断电范围：当采掘工作面回风流机电设备处风流中瓦斯浓度≥1.0%时，必须能够自动断开该机电设备的电源或者采掘工作面回风巷道内所有机。

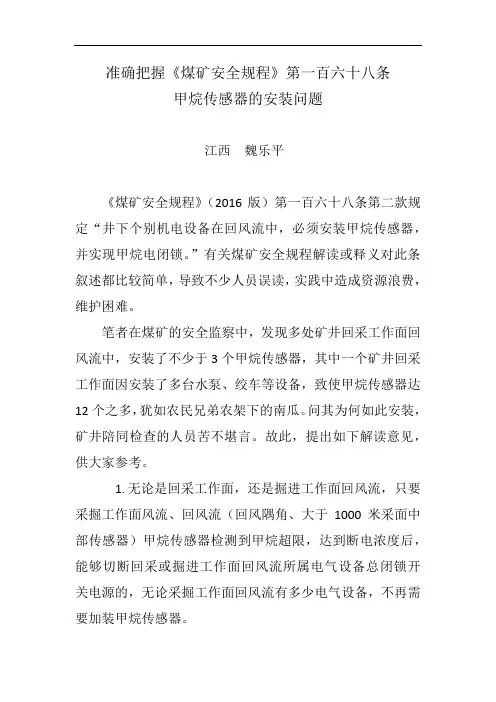

准确把握《煤矿安全规程》第一百六十八条
甲烷传感器的安装问题
江西魏乐平
《煤矿安全规程》（2016版）第一百六十八条第二款规定“井下个别机电设备在回风流中，必须安装甲烷传感器，并实现甲烷电闭锁。

”有关煤矿安全规程解读或释义对此条叙述都比较简单，导致不少人员误读，实践中造成资源浪费，维护困难。

笔者在煤矿的安全监察中，发现多处矿井回采工作面回风流中，安装了不少于3个甲烷传感器，其中一个矿井回采工作面因安装了多台水泵、绞车等设备，致使甲烷传感器达12个之多，犹如农民兄弟农架下的南瓜。

问其为何如此安装，矿井陪同检查的人员苦不堪言。

故此，提出如下解读意见，供大家参考。

1.无论是回采工作面，还是掘进工作面回风流，只要采掘工作面风流、回风流（回风隅角、大于1000米采面中部传感器）甲烷传感器检测到甲烷超限，达到断电浓度后，能够切断回采或掘进工作面回风流所属电气设备总闭锁开关电源的，无论采掘工作面回风流有多少电气设备，不再需要加装甲烷传感器。

2.当矿井采区、一翼回风道中有单个或多个电气设备，其设备的最上风侧10~15米应当安装甲烷传感器，并实现全部甲烷超限断电闭锁。

3.当电气设备安装在采区回风道，其回风只是某一采掘工作面回风流时，如果该采掘工作面已对采区回风电气设备实现甲烷超限断电功能，该电气设备上风侧无需加装甲烷传感器。

4.高瓦斯、煤与瓦斯突出矿井专用回风道，原则上不得有电气设备，当需要对巷道临时维修、运输材料特殊需要时，应制定专门措施，除相关的采掘工作面需要停止生产作业外，其上风侧10~15米应当安装甲烷传感器，并实现甲烷电闭锁功能。
