煤矿甲烷传感器的安装示意图

瓦斯抽放管路中其它传感器的设置 温度传感器的设置
开关量传感器的设置
一氧化碳传感器的设置 一氧化碳传感器应垂直悬挂，距顶板（顶梁）不 得大于300mm，距巷壁不得小于200mm，并应安装维 护方便，不影响行人和行车。 开采容易自燃、自燃煤层的采煤工作面必须至少 设置一个一氧化碳传感器，地点可设置在上隅角、 工作面或工作面回风巷，报警浓度为≥0.0024%CO， 如图所示。
装煤点甲烷传感器的设置
瓦斯抽放泵站甲烷传感器的设置
地面瓦斯抽放泵站内必须在室内设置甲烷 传感器，报警浓度≥0.5%。
井下临时瓦斯抽放泵站下风侧栅栏外必须 设置甲烷传感器，报警浓度≥0.5%，断电浓度 ≥1.0%，复电浓度0.5%，断电范围为瓦斯抽 放泵站电源。
其他传感器布置
一氧化碳传感器的设置 风速传感器的设置
10～15m T2
T1 ≤10m
W型通风方式采煤工作面甲烷传感器的设置
报警浓度 ≥0.5% 断电浓度 ≥0.5% 复电浓度0.5% 断电范围：被 串掘进巷道内 全部非本质安 全型电气设备 断电浓度 ≥1.5% 断电范围：包 括局部通风机 在内的被串掘 进巷道内全部 非本质安全型 电气设备
报警浓度≥1.0% 断电浓度≥1.0% 复电浓度1.0% 断电范围：掘进巷 道内全部非本质安 全型电气设备
报警浓度≥1.0% 断电浓度≥1.5% 复电浓度1.0% 断电范围：工作 面及其回风巷内 全部非本质安全 型电气设备
报警浓度≥1.0% 断电浓度≥1.5% 复电浓度1.0% 断电范围：工作面 及其回风巷内全部 非本质安全型电气 设备
10～15m
T2
T1
≤10m
上隅角
T0
10～15m T4
低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串采煤工作面甲 烷传感器的设置

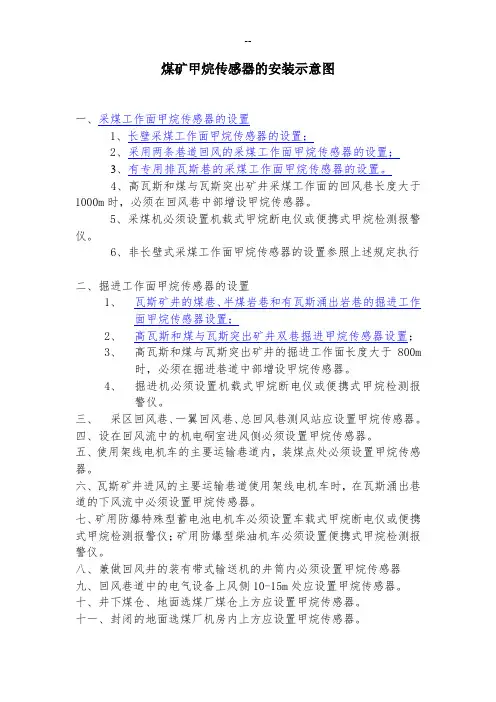

煤矿甲烷传感器的安装示意图煤矿甲烷传感器的安装示意图一、采煤工作面甲烷传感器的设置1、长壁采煤工作面甲烷传感器的设置；2、采用两条巷道回风的采煤工作面甲烷传感器的设置；3、有专用排瓦斯巷的采煤工作面甲烷传感器的设置。

4、高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时，必须在回风巷中部增设甲烷传感器。

5、采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。

6、非长壁式采煤工作面甲烷传感器的设置参照上述规定执行二、掘进工作面甲烷传感器的设置1、瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器设置；2、高瓦斯和煤与瓦斯突出矿井双巷掘进甲烷传感器设置；3、高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于800m时，必须在掘进巷道中部增设甲烷传感器。

4、掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。

三、采区回风巷、一翼回风巷、总回风巷测风站应设置甲烷传感器。

四、设在回风流中的机电硐室进风侧必须设置甲烷传感器。

五、使用架线电机车的主要运输巷道内，装煤点处必须设置甲烷传感器。

六、瓦斯矿井进风的主要运输巷道使用架线电机车时，在瓦斯涌出巷道的下风流中必须设置甲烷传感器。

七、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。

八、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器九、回风巷道中的电气设备上风侧10-15m处应设置甲烷传感器。

十、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。

十一、封闭的地面选煤厂机房内上方应设置甲烷传感器。

十二、封闭的带式输送机地面走廊上方宜设置甲烷传感器。

十三、瓦斯抽放泵站甲烷传感器的设置：6．3采煤工作面甲烷传感器的设置6．3．1 长壁采煤工作面甲烷传感器必须按图1设置。

U型通风方式在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3；低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4，如图1a所示。

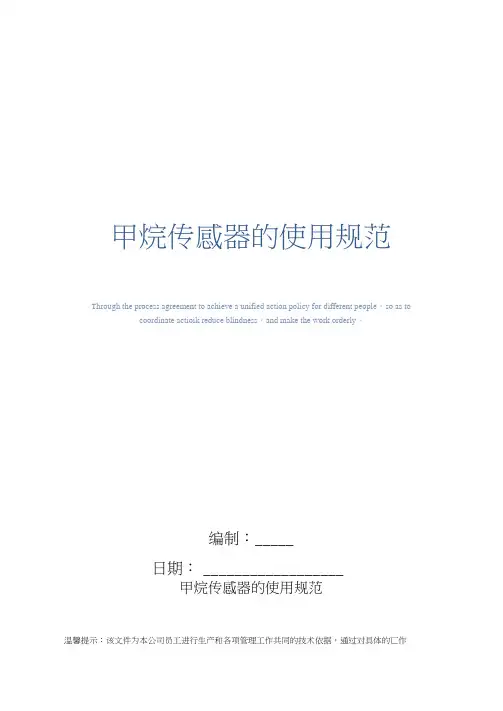

甲烷传感器的使用规范Through the process agreement to achieve a unified action policy for different people・ so as to coordinate actioik reduce blindness・ and make the work orderly・编制：_____日期：__________________甲烷传感器的使用规范温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的匸作环节进行规范、约束，以确保生产、管理汕动的正常、有用、优质进行。

本文档可根据实际情况进行修改和使用。

甲烷传感器的使用规范—、甲烷传感器的安设位置(―)临时停工巷道1 •局部通风机正常运转，不设栅栏时，甲烷传感器保持原有位置。

2.局部通风机正常运转，设置栅栏时，栅栏以里的甲烷传感器移动至栅栏上方，如栅栏以里有多台甲烷传感器，只在栅栏上方安设1 台，其余传感器拆除。

3.当临时停工巷道不能保证监控系统的供电电源正常运行，施工单位必须提前向监测监控中心提出书面申请，经监测监控中心、生产科、机电科联合制定方案后，报通风副总、总工程师批准后执行。

未经批准不得擅自停止电源供电，否则对单位主要负责人罚款500元/ 次。

(二)新开口巷道1•巷道开口使用扩散通风时，当掘进深度小于5m范围时，迎头可暂时悬挂便携仪，在开口处下风侧10-15m处安设1台甲烷传感器。

2港道掘进长度大于5m小于20m时，回风流中甲烷传感器位置不变，在工作面增加1台甲烷传感器，悬挂在风筒对侧距工作面小于5m范围内。

3•巷道掘进长度大于20m时，甲烷传感器按照《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007）规定执行。

（三）回风流中机电设备1 •机电设备安设在采掘工作面的回风巷道内，不再单独设置甲烷传感器。

采煤工作面回风巷和掘进工作面长度超过1000m,必须在回风巷或掘进回风巷道中部增设甲烷传感器。

煤矿安全监控系统检测仪器使用示意图示意图根据中华人民共和国安全生产行业标准《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007）的要求进行制作。

甲烷传感器甲烷传感器应垂直悬挂，距顶板（顶梁、屋顶）不得大于300mm，距巷道侧壁（墙壁）不得小于200mm，安装维护方便，不影响行人和行车。

表三甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围一、采煤工作面甲烷传感器的位置图一图二图三图四图五（e）W型通风反方式注：上图中的T0可以用便携式瓦斯监测报警仪替代。

若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4.2、采用两条巷道回风的采煤工作面甲烷传感器的设置注：采用三条巷道回风的采煤工作面，第三条回风巷道甲烷传感器的设置与第二条回风巷甲烷传感器T5、T6的设置相同。

3、有专用排瓦斯巷的采煤工作面甲烷传感器的设置（a）（b）注：在专用排瓦斯巷设置甲烷传感器T7，在工作面混合回风流处设置甲烷传感器T8。

4、高瓦斯矿井和煤与瓦斯突出矿井采煤工作面的回风流长度大于1000m时，必须在回风巷中部增设甲烷传感器。

5、采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。

6、非长壁式采煤工作面甲烷传感器的设置参照上述规定执行，及在上隅角设置甲烷传感器T0或便携式瓦斯监测报警仪，在工作面及其回风巷各设置1个甲烷传感器。

二、掘进工作面甲烷传感器的设置1、煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器的设置。

注：视线瓦斯风电闭锁。

在工作面混合风流处设置甲烷传感器T1.在工作面回风流中设置甲烷传感器T2；采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置掘进工作面进分流甲烷传感器T3.2、高瓦斯和煤与瓦斯矿井双巷掘进甲烷传感器的设置。

注：在工作面混合风流处设置甲烷传感器T3.3、高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于1000m时，必须在掘进巷道中部增设甲烷传感器。

煤矿甲烷传感器的安装示意图一、采煤工作面甲烷传感器的设置1、长壁采煤工作面甲烷传感器的设置；2、采用两条巷道回风的采煤工作面甲烷传感器的设置；3、有专用排瓦斯巷的采煤工作面甲烷传感器的设置。

4、高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时，必须在回风巷中部增设甲烷传感器。

5、采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。

6、非长壁式采煤工作面甲烷传感器的设置参照上述规定执行二、掘进工作面甲烷传感器的设置1、瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器设置；2、高瓦斯和煤与瓦斯突出矿井双巷掘进甲烷传感器设置；3、高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于800m时，必须在掘进巷道中部增设甲烷传感器。

4、掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。

三、采区回风巷、一翼回风巷、总回风巷测风站应设置甲烷传感器。

四、设在回风流中的机电硐室进风侧必须设置甲烷传感器。

五、使用架线电机车的主要运输巷道内，装煤点处必须设置甲烷传感器。

六、瓦斯矿井进风的主要运输巷道使用架线电机车时，在瓦斯涌出巷道的下风流中必须设置甲烷传感器。

七、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。

八、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器九、回风巷道中的电气设备上风侧10-15m处应设置甲烷传感器。

十、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。

十一、封闭的地面选煤厂机房内上方应设置甲烷传感器。

十二、封闭的带式输送机地面走廊上方宜设置甲烷传感器。

十三、瓦斯抽放泵站甲烷传感器的设置：6．3采煤工作面甲烷传感器的设置6．3．1 长壁采煤工作面甲烷传感器必须按图1设置。

U型通风方式在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3；低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4，如图1a所示。

采煤工作面一氧化碳传感器旳设置
22
一、一氧化碳传感器旳设置
3、带式输送机滚筒下风侧10m~15m 处宜设置一氧化碳传感器，报警浓度为 0.0024%CO。
4、自然发火观察点、封闭火区防火墙栅 栏外宜设置一氧化碳传感器，报警浓度为 0.0024%CO。
5、开采轻易自燃、自燃煤层旳矿井，采 区回风巷、一翼回风巷、总回风巷应设置一氧 化碳传感器，报警浓度为0.0024%CO。
4、掘进机必须设置机载式甲烷断电仪或便携式甲烷
检测报警仪。
15
四、其他地点甲烷传感器旳设置
1、采区回风巷、一翼回风巷、总回风巷测风站应 设置甲烷传感器。
2、设在回风流中旳机电硐室进风侧必须设置甲烷 传感器，如下图所示。
回风流中旳机电硐室甲烷传感器 旳设置
16
四、其他地点甲烷传感器旳设置
3、使用架线电机车旳主要运送巷道内，装煤点处必 须设置甲烷传感器，如下图所示。
煤矿安全监控系统 (传感器旳设置)
甲烷传感器设置
一、设置原则
1、甲烷传感器应垂直悬挂，距顶板(顶梁、
屋顶)不得不小于300mm，距巷道侧壁(墙
壁)不得不不小于200mm，并应安装维护以
便，不影响行人和行车。
200mm
300mm
2
一、设置原则
❖
2、甲烷传感器旳报警浓度、断电浓度、复电
浓度和断电范围及便携式甲烷检测报警仪旳报警
<0.8 <0.8 综采回风中部
煤巷、半煤岩有瓦斯涌 出的岩巷的掘进工作面
≥1.0
≥1.5
<1.0
≥0.8 ≥1.2
<0.8
掘进工作面、 钻场
煤巷、半煤岩有瓦斯涌 出的岩巷的掘进工作面

矿井甲烷、一氧化碳传感器吊挂标准根据《煤矿安全规程》、AQ1029-2007《煤矿安全监控系统及检测仪器使用管理规范》，制定矿井甲烷、一氧化碳传感器吊挂标准，望各单位照此标准执行。

1、甲烷、一氧化碳传感器应垂直悬挂，距顶板（顶梁、屋顶）不得大于300mm ，距巷道侧壁（墙壁）不得小于200mm 如图1，并应安装维护方便，不影响行人和行车。

图1 甲烷、一氧化碳传感器吊挂位置依据：（《煤矿安全监控系统及检测仪器使用管理规范》6.1和7.1.1）2、长壁采煤工作面甲烷传感器必须按图2设置。

U 型通风方式在上隅角设置甲烷传感器T 0或便携式甲烷检测报警仪，工作面设置甲烷传感器T 1 ，工作面回风巷设置甲烷传感器T 2；图2 U 型通风方式采煤工作面甲烷传感器的设置10～15m T 1T 2 ≤10mT 0 回风隅角≤10m3、煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器必须按图3设置：在工作面混合风流处设置甲烷传感器T1，在工作面回风流中设置甲烷传感器T2；图3掘进工作面甲烷传感器的设置依据：（《煤矿安全监控系统及检测仪器使用管理规范》6.4.1）4、设在回风流中的机电硐室进风侧必须设置甲烷传感器，如图4所示；图4 在回风流中的机电硐室甲烷传感的设置依据：（《煤矿安全监控系统及检测仪器使用管理规范》6.6）5、炮采工作面设置的传感器在放炮前应移动到安全位置，放炮后应及时恢复设置到正确位置。

对需要经常移动的传感器，由采掘班组长负责按规定移动，严禁擅自停用。

依据：（《煤矿安全监控系统及检测仪器使用管理规范》8.4.4）6、传感器经过调校检测误差仍超过规定值时，必须立即更换；安全监控设备发生故障时，必须及时处理，在更换和故障处理期间必须采用人工监测等安全措施，并填写故障记录。

7、使用中的传感器应经常擦拭，清除外表积尘，保持清洁。

采掘工作面的传感器应每天除尘；传感器应保持干燥，避免洒水淋湿；维护、移动传感器应避免摔打碰撞。

10～15m T2
H型通风方式采煤工作面甲烷传感器的设臵
本课件根据煤矿三项人员安全资格培训 考核教材系列（第二版）《煤矿安全监 测监控作业》制作 11
10～15m T2 T1 ≤10m
W型通风方式采煤工作面甲烷传感器的设臵
本课件根据煤矿三项人员安全资格培训 考核教材系列（第二版）《煤矿安全监 测监控作业》制作
5
图1
上隅角 10～15m T2 T1 ≤10m T0
10～15m
T4 T3
≤10m
U型通风方式在上隅角设臵甲烷传感器T0或便携式瓦斯检测报警仪
本课件根据煤矿三项人员安全资格培训 考核教材系列（第二版）《煤矿安全监 测监控作业》制作 6
Z型、Y型、H型和W型通风方式的采 煤工作面甲烷传感器的设臵参照下述规 定执行，
4
若煤与瓦斯突出矿井的甲烷传感器 T1不能控制采煤工作面进风巷内全部非 本质安全型电气设备，则在进风巷设臵 甲烷传感器T3；低瓦斯和高瓦斯矿井采 煤工作面采用串联通风时，被串工作面 的进风巷设臵甲烷传感器T4。

本课件根据煤矿三项人员安全资格培训 考核教材系列（第二版）《煤矿安全监 测监控作业》制作
本课件根据煤矿三项人员安全资格培训 考核教材系列（第二版）《煤矿安全监 测监控作业》制作
38
4、除甲烷载体催化原理以外的其他气体 监控设备应采用空气样和标准气样按产品说 明书进行调校。风速传感器选用经过标定的 风速计调校。温度传感器选用经过标定的温 度计调校。其他传感器和便携式检测仪器也 应按使用说明书要求定期调校。
本课件根据煤矿三项人员安全资格培训 考核教材系列（第二版）《煤矿安全监 测监控作业》制作
33
2、安全监控设备检修室宜配备甲烷传感 器和测定器校验装臵、稳压电源、示波器、 频率计、信号发生器、万用表、流量计、声 级计、甲烷校准气体、标准气体等仪器装 备；安全监控设备检修中心除应配备上述仪 器装备外，具备条件的宜配备甲烷校准气体 配气装臵、气相色谱仪或红外线分析仪等。

产品使用说明书GJ40A型甲烷传感器执行标准：GB3836-2000、AQ6206-2006、Q/MAS1-2011 版本号：Ver2.0出版日期：2011.03.01重庆梅安森科技股份有限公司警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！一、概述GJ40A型甲烷传感器(以下简称传感器)能用于煤矿井下或其他有甲烷气体的场所，监测环境甲烷浓度，并连续自动地将甲烷浓度值转换成标准电信号传送给关联设备，具有就地显示甲烷浓度值，超限声光报警等功能。

该传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置等配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。

本产品的关联及配套设备见附录A产品的型号定2义如下：G J 40 A改型编号测量范围甲烷传感器二、工作原理该传感器以多功能超低功耗单片机为中央处理单元、放大电路、数字显示、声光报警、信号输出等单元电路组成，框图如下：图 1 传感器电路原理框图传感器电路采用单片机设计，能就地显示检测甲烷浓度值，同时输出频率信号(电流信号)，供远程采集；能遥控调校零点和灵敏度，并具备故障自检功能，给使用和维护带来很大的方便。

传感器的电源电路采用开关电源，整机功耗低，有利于提高分站和传感器之间的传输距离。

传感器结构设计充分考虑能在恶劣环境下使用,在结构强度和防水性能方面都采取了有效的措施，同时还特别加大了接口连接器的尺寸，提高了敏感元件的热平衡效果,保证传感器能稳定可靠的工作。

三、技术特征1、适用条件温度: （0～40）℃；相对湿度: ≤98 %RH；大气压力: (80～116) kPa；风速: 不大于8m/s。

贮存温度为（-40～60）℃。

适用于煤矿井下有甲烷、煤尘爆炸危险环境中。

2、主要技术指标：测量范围：0.00%CH4～40.0%CH4显示值稳定性:在（0.00-4.00）%CH4范围内，甲烷浓度恒定时，传感器显示值或输出信号值（换算为甲烷浓度值）变化量不超过0.04%CH4。

煤矿瓦斯传感器设置的规定
1、采煤工作面
低瓦斯矿井采煤工作面：上隅角设置甲烷传感器T0或便携式瓦斯检测报警仪；工作面回风侧设置甲烷传感器T1；工作面回风巷设置甲烷传感器T2；采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4 。

安装位置及要求按照图1所示。

图1 低瓦斯矿井采煤工作面瓦斯传感器设置高瓦斯矿井、煤与瓦斯突出矿井采煤工作面：上隅角设置甲烷传感器T0或便携式瓦斯检测报警仪；工作面设置高低浓度瓦斯传感器T1；工作面回风巷设置高低浓度瓦斯传感器T2；工作面进风侧设置高低浓度瓦斯传感器T3。

安装位置及要求按照图2所示。

图2 高瓦斯、煤与瓦斯突出矿井采煤工作面瓦斯传感器设置
2、掘进工作面
低瓦斯矿井掘进工作面：必须在工作面设置甲烷传感器T1；掘进工作面采用串联通风时，必须在被串掘进工作面的局部通风机前设甲烷传感器T2。

安装位置及要求按照图3所示。

图3 低瓦斯矿井掘进工作面瓦斯传感器设置
高瓦斯矿井、煤与瓦斯突出矿井掘进工作面：必须在工作面设置高低浓度瓦斯传感器T1，回风流中设置高低浓度瓦斯传感器T2。

安装位置及要求按照图4所示。

图4高瓦斯、煤与瓦斯突出矿井掘进工作面瓦斯传感器设置
3、硐室及其他：回风流中的机电硐室必须在进风侧设置瓦斯传感器，安装位置及要求如图5所示。

图5 回风流中机电硐室瓦斯传感器设置。

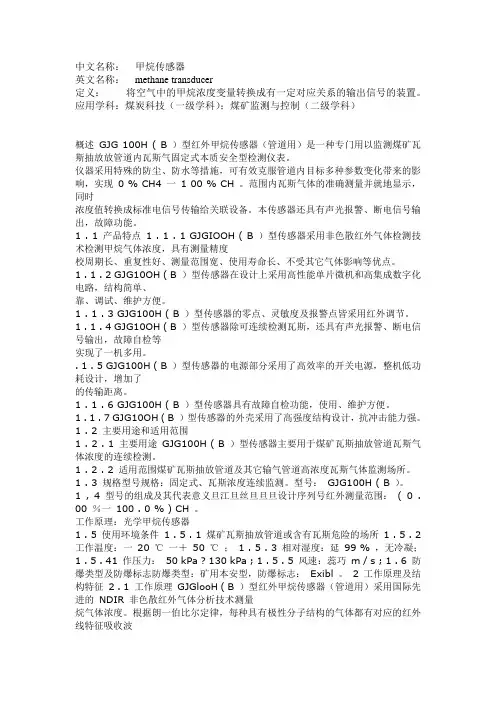

中文名称：甲烷传感器英文名称：methane transducer定义：将空气中的甲烷浓度变量转换成有一定对应关系的输出信号的装置。

应用学科：煤炭科技（一级学科）；煤矿监测与控制（二级学科）概述 GJG 100H ( B ）型红外甲烷传感器（管道用）是一种专门用以监测煤矿瓦斯抽放放管道内瓦斯气固定式本质安全型检测仪表。

仪器采用特殊的防尘、防水等措施，可有效克服管道内目标多种参数变化带来的影响，实现 0 % CH4 一 1 00 % CH 。

范围内瓦斯气体的准确测量并就地显示，同时浓度值转换成标准电信号传输给关联设备。

本传感器还具有声光报警、断电信号输出，故障功能。

1 . 1 产品特点 1 . 1 . 1 GJGIOOH ( B ）型传感器采用非色散红外气体检测技术检测甲烷气体浓度，具有测量精度校周期长、重复性好、测量范围宽、使用寿命长、不受其它气体影响等优点。

1 . 1 .2 GJG10OH ( B ）型传感器在设计上采用高性能单片微机和高集成数字化电路，结构简单、靠、调试、维护方便。

1 . 1 . 3 GJG100H ( B ）型传感器的零点、灵敏度及报警点皆采用红外调节。

1 . 1 . 4 GJG10OH ( B ）型传感器除可连续检测瓦斯，还具有声光报警、断电信号输出，故障自检等实现了一机多用。

. 1 . 5 GJG100H ( B ）型传感器的电源部分采用了高效率的开关电源，整机低功耗设计，增加了的传输距离。

1 . 1 . 6 GJG100H ( B ）型传感器具有故障自检功能，使用、维护方便。

1 . 1 . 7 GJG10OH ( B ）型传感器的外壳采用了高强度结构设计，抗冲击能力强。

1 .2 主要用途和适用范围1 .2 . 1 主要用途 GJG100H ( B ）型传感器主要用于煤矿瓦斯抽放管道瓦斯气体浓度的连续检测。

1 .2 . 2 适用范围煤矿瓦斯抽放管道及其它输气管道高浓度瓦斯气体监测场所。

GJ40型甲烷传感器（高低浓度）使用说明书执行标准： Q/CMAS 1-2003 版 本 号： ver2.1 出版日期： 2005.05.18重庆梅安森科技发展有限责任公司MAS一、概述GJ40型高低浓度甲烷传感器(以下简称传感器)能用于煤矿井下或其他有甲烷气体的场所，监测环境甲烷浓度，并连续自动地将甲烷浓度值转换成标准电信号传送给关联设备，具有就地显示甲烷浓度值，超限声光报警等功能。

该传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置等配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。

产品的型号定义如下：二、工作原理该传感器以多功能超低功耗单片机MSP430为中央处理单元,由放大电路、数字显示、声光报警、信号输出等单元电路组成，框图如下：图 1 传感器电路原理框图传感器电路采用单片机设计，能就地检测显示甲烷浓度值，同时输出频率信号(电流信号、485通讯)，供远程采集；能遥控调校零点和灵敏度，并具备故障自检功能，给使用和维护带来很大的方便。

传感器的电源电路采用开关电源，整机功耗低，有利于延长分站和传感器之间的传输距离。

传感器结构设计充分考虑了恶劣的环境条件,在结构强度和防水性能方面都采取了有效的措施，同时还特别加大了接口连接器的尺寸，保证传感器能稳定可靠地工作。

测量范围甲烷传感器三、技术特征1、适用条件环境温度：0℃～40℃相对湿度：≤98%大气压力：80kPa～110kPa(相对海拔高度-1000m～1500m)风速：0m/s～8m/s矿井环境中H2S气体小于6×10-62、主要技术指标：测量范围：0.00%CH4～40.0%CH4基本测量误差: 0.00%CH4～1.00%CH4≤±0.10%CH41.00%CH4～2.00%CH4≤±0.20%CH42.00%CH4～4.00%CH4≤±0.30%CH44.00%CH4～10.0%CH4≤±1.00%CH410.00%CH4～40.00%CH4≤±10.0%(相对误差)显示方式：四位红色数码管显示第一位：功能显示;1-热催化调零2-调热催化灵敏度3-热导调零4-调热导灵敏度5-调报警点6-调断电点7-调复电点8-自检后三位：测量数值显示;(％CH4)信号输出：信号输出：低浓度段200Hz～1000Hz 线性对应0%CH4～4.00%CH4高浓度段1200Hz～2000Hz线性对应0%CH4～40.0%CH4信号有效带负载能力：0Ω～500Ω报警方式：二级间歇式声光报警 声强≥85dB 光强：能见度>20m 采样方式：扩散式 元件检测反应速度：≤30S 热催化元件寿命：一年以上 整机工作电压：8V.DC ～24V.DC 整机工作电流：≤100mA （18V.DC ） 防爆等级：Exibd Ⅰ矿用本质安全兼隔爆型 3、外型特征： 外壳材料：不锈钢 外壳颜色：金属光泽外形尺寸：250×150×60(mm 3) 重 量：1.85kg 四、结构和安装传感器主机的机壳采用不锈钢材料制造，整机防尘防水性能好。

感谢您选购本产品！为了保证安全并获得最佳效能，在安装、使用产品前，请务必详细阅读本使用说明书并妥善保管，以备今后参考。

GJG100J矿用激光甲烷传感器使用说明书执行标准：GB 3836-2010AQ 6211-2008Q/NCS015-2016宁波创盛仪表有限公司NINGBO TRUNSUN INSTRUMENT CO﹒，LTD.安标编号：MFB170040 防爆合格证号：320161115 版本号：VER1.1 颁布日期: 2016.08.15警告：本传感器检修时不得改变本安电路和本安电路有关的元器件的电气参数、规格和型号，本安产品不得随意与其他未经联检的设备连接。

在井下或危险场所采样过程中，严禁打开机盖，出现故障应返回地面请专职人员维修。

GJG100J矿用激光甲烷传感器一概述1.1 产品特点、主要用途及使用范围GJG00J矿用激光甲烷传感器（以下简称传感器）采用光谱吸收原理测量甲烷气体浓度，测量精确，工作稳定，无需用户校准，可长期在线工作。

传感器输出标准的频率信号或RS485数字信号，可以与监控分站等其它控制器联机使用，适用于煤矿井下有瓦斯、煤尘爆炸危险的环境。

1.2 使用环境条件a) 环境温度：0℃～＋40℃；b) 平均相对湿度：不大于95%（＋25℃）；c) 大气压力：80kPa～116kPa；d) 无显著振动和冲击的场合；e)煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的混合气体。

1.3 关联设备见附录A.1。

1.4 防爆型式：矿用本质安全型，防爆标志：ExiaⅠMa。

1.5 型号及命名G J G 100 J激光原理测量范围：（0%～100%）CH4光学原理甲烷传感器二结构特征、工作原理、接线示意图2.1结构特征传感器采用密封结构的不锈钢壳体，在壳体侧面和底面分别设有电缆接口和测量进气口，壳体顶部设有报警灯。

壳体上部留有悬挂把手，安装方便。

2.2 工作原理传感器由激光测量探头、信号处理电路，主控制器，电源调理电路，信号输出电路等组成。

煤矿传感器安装位置图目录图1：U型通风方式采煤工作面甲烷传感器的设置图2: Z型通风方式采煤工作面甲烷传感器的设置图3: Y型通风方式采煤工作面甲烷传感器的设置图4: H型通风方式采煤工作面甲烷传感器的设置图5: W型通风方式采煤工作面甲烷传感器的设置图6：专用排瓦斯巷采煤工作面甲烷传感器的设置图7：采煤工作面一氧化碳传感器的设置图8：采煤工作面温度传感器的设置图9a:采用两条巷道回风的采煤工作面甲烷传感器的设置图9b:采用两条巷道回风的采煤工作面甲烷传感器的设置图10:专用排瓦斯巷的采煤工作面甲烷传感器的设置图11:掘进工作面甲烷传感器的设置图12:双巷掘进工作面甲烷传感器的设置图13：在回风流中的机电硐室甲烷传感的设置图14:瓦斯涌出巷道的下风流中甲烷传感器的设置图15:装煤点甲烷传感器的设置图1：U型通风方式采煤工作面甲烷传感器的设置图2: Z型通风方式采煤工作面甲烷传感器的设置图3: Y型通风方式采煤工作面甲烷传感器的设置图4: H 型通风方式采煤工作面甲烷传感器的设置图5: W 型通风方式采煤工作面甲烷传感器的设置图6：专用排瓦斯巷采煤工作面甲烷传感器的设置图7：采煤工作面一氧化碳传感器的设置图8：采煤工作面温度传感器的设置图9a:采用两条巷道回风的采煤工作面甲烷传感器的设置图9b:采用两条巷道回风的采煤工作面甲烷传感器的设置图10:有专用排瓦斯巷的采煤工作面甲烷传感器的设置图11:掘进工作面甲烷传感器的设置图12:双巷掘进工作面甲烷传感器的设置图13：在回风流中的机电硐室甲烷传感的设置图14:瓦斯涌出巷道的下风流中甲烷传感器的设置架空线3~5m图15:装煤点甲烷传感器的设置。

在安装、感谢您选购本产品！为了保证安全并获得最佳效能，使用产品前，请务必详细阅读本使用说明书并妥善保管，以备今后参考。

矿用激光甲烷传感器GJG100J使用说明书GB 3836-2010执行标准：AQ 6211-2008Q/NCS015-2016司限公有创宁波盛仪表LTD.﹒，NINGBO TRUNSUN INSTRUMENT CO320161115 防爆合格证号：安标编号：MFB170040: 2016.08.15颁布日期VER1.1 版本号：警告：本传感器检修时不得改变本安电路和本安电路有关的元器件的电气参数、规格和型号，本安产品不得随意与其他未经联检的设备连接。

在井下或危险场所采样过程中，严禁打开机盖，出现故障应返回地面请专职人员维修。

1矿用激光甲烷传感器GJG100J概述一产品特点、主要用途及使用范围1.1采用光谱吸收原理测量甲烷气（以下简称传感器）GJG00J矿用激光甲烷传感器体浓度，测量精确，工作稳定，无需用户校准，可长期在线工作。

传感器输出标准数字信号，可以与监控分站等其它控制器联机使用，适用于煤RS485的频率信号或矿井下有瓦斯、煤尘爆炸危险的环境。

使用环境条件1.240℃；a) 环境温度：0℃～＋ 25℃）； b) 平均相对湿度：不大于95%（＋ 116kPa；大气压力：80kPa～ c)d) 无显著振动和冲击的场合；煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的混合气 e) 体。

A.11.3 关联设备见附录：1.4 防爆型式。

ExiaⅠMa矿用本质安全型，防爆标志：型号及命名1.5J100 G G J激光原理）CH测量范围：（0%～100%4光学原理甲烷传感器二结构特征、工作原理、接线示意图2.1结构特征传感器采用密封结构的不锈钢壳体，在壳体侧面和底面分别设有电缆接口和测 2量进气口，壳体顶部设有报警灯。

壳体上部留有悬挂把手，安装方便。

2.2 工作原理传感器由激光测量探头、信号处理电路，主控制器，电源调理电路，信号输出电路等组成。
