第二章-钢筋混凝土材料力学性能

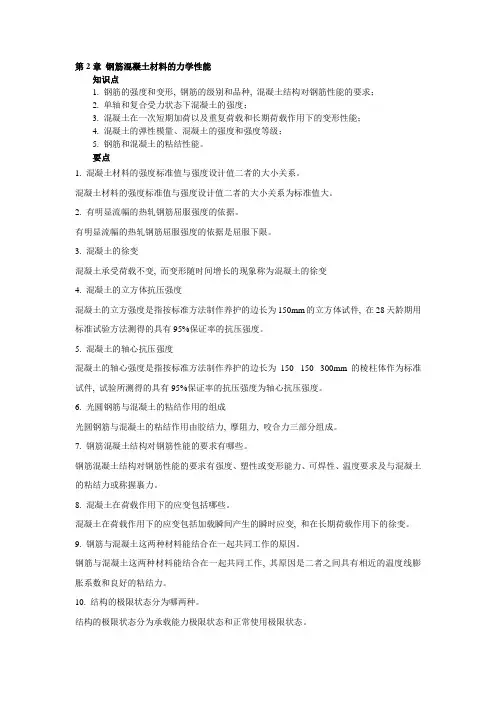

第2章钢筋混凝土材料的力学性能知识点1. 钢筋的强度和变形, 钢筋的级别和品种, 混凝土结构对钢筋性能的要求；2. 单轴和复合受力状态下混凝土的强度；3. 混凝土在一次短期加荷以及重复荷载和长期荷载作用下的变形性能；4. 混凝土的弹性模量、混凝土的强度和强度等级；5. 钢筋和混凝土的粘结性能。

要点1. 混凝土材料的强度标准值与强度设计值二者的大小关系。

混凝土材料的强度标准值与强度设计值二者的大小关系为标准值大。

2. 有明显流幅的热轧钢筋屈服强度的依据。

有明显流幅的热轧钢筋屈服强度的依据是屈服下限。

3. 混凝土的徐变混凝土承受荷载不变, 而变形随时间增长的现象称为混凝土的徐变4. 混凝土的立方体抗压强度混凝土的立方强度是指按标准方法制作养护的边长为150mm的立方体试件, 在28天龄期用标准试验方法测得的具有95%保证率的抗压强度。

5. 混凝土的轴心抗压强度混凝土的轴心强度是指按标准方法制作养护的边长为150 150 300mm的棱柱体作为标准试件, 试验所测得的具有95%保证率的抗压强度为轴心抗压强度。

6. 光圆钢筋与混凝土的粘结作用的组成光圆钢筋与混凝土的粘结作用由胶结力, 摩阻力, 咬合力三部分组成。

7. 钢筋混凝土结构对钢筋性能的要求有哪些。

钢筋混凝土结构对钢筋性能的要求有强度、塑性或变形能力、可焊性、温度要求及与混凝土的粘结力或称握裹力。

8. 混凝土在荷载作用下的应变包括哪些。

混凝土在荷载作用下的应变包括加载瞬间产生的瞬时应变, 和在长期荷载作用下的徐变。

9. 钢筋与混凝土这两种材料能结合在一起共同工作的原因。

钢筋与混凝土这两种材料能结合在一起共同工作, 其原因是二者之间具有相近的温度线膨胀系数和良好的粘结力。

10. 结构的极限状态分为哪两种。

结构的极限状态分为承载能力极限状态和正常使用极限状态。

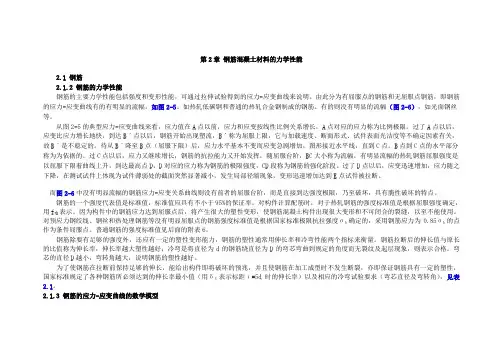

第2章钢筋混凝土材料的力学性能2.1 钢筋2.1.2 钢筋的力学性能钢筋的主要力学性能包括强度和变形性能，可通过拉伸试验得到的应力-应变曲线来说明。

由此分为有屈服点的钢筋和无屈服点钢筋，即钢筋的应力-应变曲线有的有明显的流幅，如图2-5。

如热轧低碳钢和普通的热轧合金钢制成的钢筋。

有的则没有明显的流幅（图2-6），如光面钢丝等。

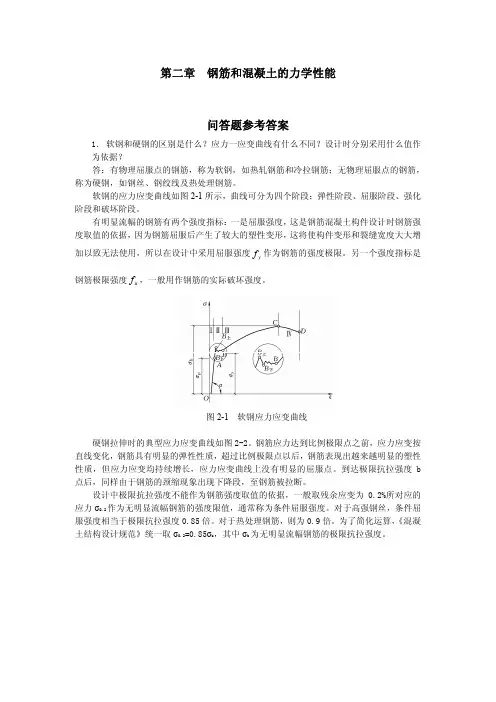

从图2-5的典型应力-应变曲线来看，应力值在A点以前，应力和应变按线性比例关系增长，A点对应的应力称为比例极限。

过了A点以后，应变比应力增长地快，到达Bˊ点以后，钢筋开始出现塑流，Bˊ称为屈服上限，它与加载速度、断面形式、试件表面光洁度等不确定因素有关，故Bˊ是不稳定的。

待从Bˊ降至B点（屈服下限）后，应力水平基本不变而应变急剧增加，图形接近水平线，直到C点。

B点到C点的水平部分称为为依据的。

过C点以后，应力又继续增长，钢筋的抗拉能力又开始发挥，随屈服台阶，BC大小称为流幅。

有明显流幅的热轧钢筋屈服强度是以屈服下限着曲线上升，到达最高点D，D对应的应力称为钢筋的极限强度，CD段称为钢筋的强化阶段。

过了D点以后，应变迅速增加，应力随之下降，在测试试件上体现为试件薄弱处的截面突然显著减小，发生局部径缩现象，变形迅速增加达到E点试件被拉断。

而图2-6中没有明显流幅的钢筋应力-应变关系曲线则没有前者的屈服台阶，而是直接到达强度极限，乃至破坏，具有脆性破坏的特点。

钢筋的一个强度代表值是标准值，标准值应具有不小于95%的保证率。

对构件计算配筋时，对于热轧钢筋的强度标准值是根据屈服强度确定，用fyk表示。

因为构件中的钢筋应力达到屈服点后，将产生很大的塑性变形，使钢筋混凝土构件出现很大变形和不可闭合的裂缝，以至不能使用。

对预应力钢绞线、钢丝和热处理钢筋等没有明显屈服点的钢筋强度标准值是根据国家标准极限抗拉强度ζb 确定的，采用钢筋应力为0.85ζb的点作为条件屈服点。

普通钢筋的强度标准值见后面的附表6。

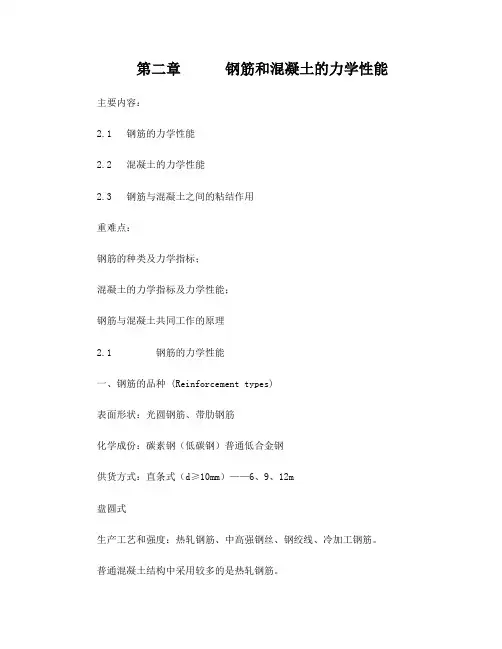

第二章钢筋和混凝土的力学性能主要内容：2.1 钢筋的力学性能2.2 混凝土的力学性能2.3 钢筋与混凝土之间的粘结作用重难点：钢筋的种类及力学指标；混凝土的力学指标及力学性能；钢筋与混凝土共同工作的原理2.1 钢筋的力学性能一、钢筋的品种 (Reinforcement types)表面形状：光圆钢筋、带肋钢筋化学成份：碳素钢（低碳钢）普通低合金钢供货方式：直条式（d≥10mm）——6、9、12m盘圆式生产工艺和强度：热轧钢筋、中高强钢丝、钢绞线、冷加工钢筋。

普通混凝土结构中采用较多的是热轧钢筋。

力学性能不同：软钢——有明显屈服台阶的钢筋(热轧钢筋、冷拉钢筋)硬钢——无明显屈服台阶的钢筋(钢丝、热处理钢筋）1、热轧钢筋（Hot Rolled Steel Reinforcing Bar）HPB300级、HRB335级、HRB400级、HRB500级屈服强度 fyk（标准值）HPB300： fyk = 300 N/mm2HRB400： fyk = 400 N/mm2HPB300钢筋(Ⅰ级)多为光面钢筋，多作为现浇楼板的受力钢筋和各种构件中的箍筋。

HRB335 (Ⅱ级) 、HRB400(RRB400)(Ⅲ级) 强度较高，为表面带肋的钢筋，多作为钢筋混凝土构件的受力钢筋。

2、钢丝 (Wire)：中强钢丝的强度为800~1200MPa，高强钢丝、钢绞线的强度为 1470 ~1860MPa；钢丝的直径3~9mm；外形有光面、刻痕和螺旋肋三种，另有二股、三股和七股钢绞线，外接圆直径9.5~15.2 mm。

中高强钢丝和钢绞线均用于预应力混凝土结构。

3、冷加工钢筋 Cold working rebar：是由热轧钢筋和盘条经冷拉、冷拔、冷轧、冷扭加工后而成。

冷加工的目的是为了提高钢筋的强度，节约钢材。

但经冷加工后，钢筋的延伸率降低。

近年来，冷加工钢筋的品种很多，应根据专门规程使用。

4、热处理钢筋 Heat treatment ：是将Ⅳ级钢筋通过加热、淬火和回火等调质工艺处理，使强度得到较大幅度的提高，而延伸率降低不多。

《混凝土结构设计原理》第二章 材料的物理力学性能 课堂笔记◆ 学习要点：钢筋砼的组成为非匀质的，又由于混凝土材料组成的非均匀性以及具有显著的非弹性性能，因此其力学性能与匀质弹性材料有很大的差异。

对钢筋和砼材料力学性能的了解，包括其强度和变形性能，以及对二者相互作用的了解是掌握钢筋砼构件受力特点，确立计算方法，制定构造措施的基础。

◆ 主要内容混凝土及其力学性能混凝土的组成、强度指标及其换算关系、变形性能、其它性能(疲劳、收缩、徐变)、钢筋及其力学性能。

钢筋品种、级别和型号、力学性能及性能要求。

钢筋与混凝土的粘结◆ 学习要求1、掌握混凝土的立方体抗压强度、轴心抗压强度和轴心抗拉强度的测定方法和换算关系。

2、了解影响硷强度的因素，掌握砼应力一应变曲线特点，理解复合应力下硷强度和变形特点。

3、了解混凝土收缩、徐变现象及其影响因素；理解收缩、徐变对钢筋混凝土结构的影响。

4、了解钢筋的品种级别和使用范围。

掌握钢筋的应力一应变曲线的特点和强度的取值标准:，◆ 重点难点混凝土的强度及其影响因素，复合应力状态下的强度。

混凝土受压应力一应变关系的特征值。

混 凝土的收缩与徐变及其影响因素，一、混凝土（一）混凝土的组成结构砼是由水泥石(水泥胶结料)和骨料（石料)组成的一种内部结构复杂的复合材料。

从微观看：砼是不均匀的多相材料，存在许多内部微裂缝，这与其物理力学性能有密切的关系。

从宏观看：混凝土是粗骨料均匀分散在连续的砂浆基材中的两相材料，可视为各向同性的。

（二）混凝土的强度混凝土的强度是混凝土力学.隆能中的主要指标。

在工程中常用的混凝土强度指标有： ·立方体抗压强度fcu ·轴心抗压强度fc ·轴心抗拉强度ft1、混凝土立方体抗压强度砼立方体抗压强度是其力学性能中最基本的指标，也是评定fc 强度等级的标准。

砼强度等级是指按照标准方法制作养护的边长为150mm ，的立方体试件，在28天龄期用标准试验方法测得的具有95%保证率的立方体抗压强度标准值 。
