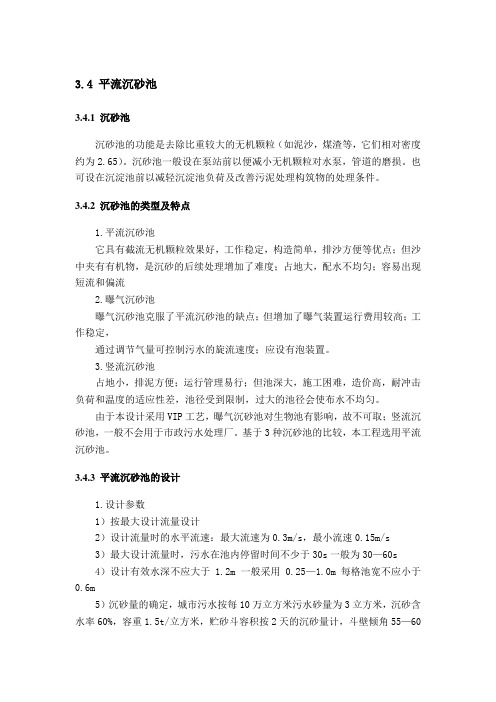

3.4 平流沉砂池3.4.1 沉砂池沉砂池的功能是去除比重较大的无机颗粒（如泥沙，煤渣等，它们相对密度约为2.65）。

沉砂池一般设在泵站前以便减小无机颗粒对水泵，管道的磨损。

也可设在沉淀池前以减轻沉淀池负荷及改善污泥处理构筑物的处理条件。

3.4.2 沉砂池的类型及特点1.平流沉砂池它具有截流无机颗粒效果好，工作稳定，构造简单，排沙方便等优点；但沙中夹有有机物，是沉砂的后续处理增加了难度；占地大，配水不均匀；容易出现短流和偏流2.曝气沉砂池曝气沉砂池克服了平流沉砂池的缺点；但增加了曝气装置运行费用较高；工作稳定，通过调节气量可控制污水的旋流速度；应设有泡装置。

3.竖流沉砂池占地小，排泥方便；运行管理易行；但池深大，施工困难，造价高，耐冲击负荷和温度的适应性差，池径受到限制，过大的池径会使布水不均匀。

由于本设计采用VIP工艺，曝气沉砂池对生物池有影响，故不可取；竖流沉砂池，一般不会用于市政污水处理厂。

基于3种沉砂池的比较，本工程选用平流沉砂池。

3.4.3 平流沉砂池的设计1.设计参数1）按最大设计流量设计2）设计流量时的水平流速：最大流速为0.3m/s，最小流速0.15m/s3）最大设计流量时，污水在池内停留时间不少于30s一般为30—60s4）设计有效水深不应大于 1.2m一般采用0.25—1.0m每格池宽不应小于0.6m5）沉砂量的确定，城市污水按每10万立方米污水砂量为3立方米，沉砂含水率60%，容重1.5t/立方米，贮砂斗容积按2天的沉砂量计，斗壁倾角55—60度6）沉砂池超高不宜小于0.3m.2.设计计算沉砂池设计计算草图见图3.4。

1）沉砂池水流部分的长度沉砂池两闸板之间的长度为流水部分长度：m t L .080402.0v =⨯=⨯=式中，L ——水流部分长度，mv ——最大流速，0.20m/sT ——最大流速时的停留时间，40s2）水流断面积2max 4.0m 0.2080050.8v Q A === 式中，max Q ——最大设计流量，/s m 3A ——水流断面积 ，2m图3.4沉砂池设计计算草图3）池总宽度有效水深取为1.0 m 0.41.004.0h A B 2===<1.2m/s(合格) 式中，2h ——设计有效水深则：沉砂池分为两格，每个宽2.0m 。

沉砂池的设计及不同池型的选择沉砂池的设计及不同池型的选择一、引言沉砂池是水处理系统中非常重要的一环，它的设计和选择将直接影响到水处理的效果和成本。

本文将介绍沉砂池的设计原则和不同池型的选择，并分析各种池型的优缺点，为读者提供参考和指导。

二、沉砂池的设计原则1. 水力原理沉砂池通过水流的冲击力将悬浮颗粒物沉淀到池底。

因此，设计时需要考虑水流的速度、流量和方向。

一般来说，水流速度过大会带走悬浮颗粒，速度过小会导致污染物不能沉淀。

2. 池型选择沉砂池的池型可以分为矩形池、圆形池、斜板池等。

不同的池型适用于不同的水处理需求。

矩形池适用于处理大量水流，具有较大的处理能力；圆形池适用于处理小量水流，能够提供较好的沉淀效果；斜板池通过斜面的作用将悬浮物沉淀下来，适用于处理粘稠污水。

3. 定容和定渣高度要根据实际需求确定沉砂池的容积和渣高。

容积过大会造成不必要的资源浪费，容积过小则无法满足处理要求。

渣高是指池底上沉淀层的厚度，如果渣高过大会增加清理工作的难度和成本。

4. 设备选型沉砂池通常配备泥水分离设备、搅拌装置等附属设备。

在选择时要考虑设备的性能、稳定性和维护成本。

三、不同池型的选择及优缺点分析1. 矩形池矩形池适用于大型工业水处理系统，其优点是容量大、处理能力强。

同时，由于池底较大，污泥沉淀面积也相对较大，沉砂效果好。

但是，矩形池所需占地面积较大，造价较高。

2. 圆形池圆形池适用于小型污水处理厂和生活污水处理厂，其优点是结构简单、占地面积小、施工方便。

圆形池的污泥沉淀效果较好，同时排水的水力性能也较好。

然而，圆形池的处理能力较小，只适用于处理小量水流。

3. 斜板池斜板池适用于处理粘稠污水，例如油污水处理和工业废水处理。

其优点是能够通过斜面的作用将悬浮物沉淀下来，处理效果较好。

然而，斜板池的设计和施工要求较高，成本也相对较高。

四、案例分析为了更好地展示沉砂池的设计原则和池型选择的重要性，接下来我们将分析一个实际案例。

砂池的设计与选用沉砂池有平流式、竖流式、曝气式和旋流式四种形式。

1.平流式:平面为长方形,采用机械刮砂。

因构造简单,除砂效果较好,加之除砂设备国产化率高, 已成为我国建成城市污水厂沉砂池的主要池型;2.竖流式:平面为圆形或方形, 水由设在池中心的进水管自上而下进入池内,管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升水流方向与沉砂方向相反。

由于除砂效果差,运行管理不便,因而在国内外城市污水厂极少采用;3.曝气式:曝气沉砂池与平流式沉砂池一样也是平面呈长方形,只是在平流沉砂池的侧墙上设置一排空气扩散器,使污水产生横向流动,形成螺旋形的旋转状态。

曝气沉砂池可以克服"平流沉砂池中沉砂夹杂15%有机物,使沉砂后续处理难度增加"的缺点。

除砂效率高, 有机物与砂分离效果好。

大有取平流式沉砂池之势;4.旋流式:也称涡流沉砂池,一般设计为圆形,池中心设有1 台可调速的旋转浆板,进水渠道在圆池的切向位置,出水渠道对应圆池中心,中心旋转浆板下设有砂斗。

它可以通过合理地调节旋转浆板的转速,可以有效地去除其它形式沉砂池难于去除的细砂(0.1mm 以下的砂粒)。

其具有占地小、除砂效率高等特点,并且在国外得到广泛应用, 但是这种池型及其除砂设备均为国外专利,其关键设备为国外产品,因此,涡流式沉砂池在国内的普及为时尚早。

沉砂池的形式,按池内水流方向的不同,可分为平流式、竖流式和旋流式三种; 按池型可分为平流式沉砂池、竖流式沉砂池、曝气沉砂池和旋流沉砂池。

平流式沉砂池是常用的池型,污水在池内沿水平方向流动,具有构造简单,截流无机颗粒效果较好的优点;竖流式沉砂池是污水自上而下由中心管进入池内,无机物颗粒重力沉于池底,处理效果一般较差。

曝气沉砂池是在池的一侧通入空气,使污水沿池旋转前进,从而产生与主流垂直的横向恒速环流。

其优点是,通过调节曝气量,可以控制污水的旋流速度,使除砂效率较稳定,受流量变化影响小,同时还对污水起到预曝气作用。

砂池的设计与选用沉砂池有平流式、竖流式、曝气式和旋流式四种形式。

1.平流式:平面为长方形,采用机械刮砂。

因构造简单,除砂效果较好,加之除砂设备国产化率高, 已成为我国建成城市污水厂沉砂池的主要池型;2.竖流式:平面为圆形或方形, 水由设在池中心的进水管自上而下进入池内,管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升水流方向与沉砂方向相反。

由于除砂效果差,运行管理不便,因而在国内外城市污水厂极少采用;3.曝气式:曝气沉砂池与平流式沉砂池一样也是平面呈长方形,只是在平流沉砂池的侧墙上设置一排空气扩散器,使污水产生横向流动,形成螺旋形的旋转状态。

曝气沉砂池可以克服"平流沉砂池中沉砂夹杂15%有机物,使沉砂后续处理难度增加"的缺点。

除砂效率高, 有机物与砂分离效果好。

大有取平流式沉砂池之势;4.旋流式:也称涡流沉砂池,一般设计为圆形,池中心设有 1 台可调速的旋转浆板,进水渠道在圆池的切向位置, 出水渠道对应圆池中心,中心旋转浆板下设有砂斗。

它可以通过合理地调节旋转浆板的转速,可以有效地去除其它形式沉砂池难于去除的细砂（0.1mm 以下的砂粒）。

其具有占地小、除砂效率高等特点,并且在国外得到广泛应用, 但是这种池型及其除砂设备均为国外专利, 其关键设备为国外产品,因此,涡流式沉砂池在国内的普及为时尚早。

沉砂池的形式,按池内水流方向的不同,可分为平流式、竖流式和旋流式三种; 按池型可分为平流式沉砂池、竖流式沉砂池、曝气沉砂池和旋流沉砂池。

平流式沉砂池是常用的池型,污水在池内沿水平方向流动,具有构造简单,截流无机颗粒效果较好的优点;竖流式沉砂池是污水自上而下由中心管进入池内,无机物颗粒重力沉于池底,处理效果一般较差。

曝气沉砂池是在池的一侧通入空气,使污水沿池旋转前进, 从而产生与主流垂直的横向恒速环流。

其优点是,通过调节曝气量, 可以控制污水的旋流速度,使除砂效率较稳定,受流量变化影响小,同时还对污水起到预曝气作用。

砂池的设计与选用沉砂池有平流式、竖流式、曝气式和旋流式四种形式。

1.平流式:平面为长方形,采用机械刮砂。

因构造简单,除砂效果较好,加之除砂设备国产化率高, 已成为我国建成城市污水厂沉砂池的主要池型;2.竖流式:平面为圆形或方形, 水由设在池中心的进水管自上而下进入池内,管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升水流方向与沉砂方向相反。

由于除砂效果差,运行管理不便,因而在国内外城市污水厂极少采用;3.曝气式:曝气沉砂池与平流式沉砂池一样也是平面呈长方形,只是在平流沉砂池的侧墙上设置一排空气扩散器,使污水产生横向流动,形成螺旋形的旋转状态。

曝气沉砂池可以克服"平流沉砂池中沉砂夹杂15%有机物,使沉砂后续处理难度增加"的缺点。

除砂效率高, 有机物与砂分离效果好。

大有取平流式沉砂池之势;4.旋流式:也称涡流沉砂池,一般设计为圆形,池中心设有1 台可调速的旋转浆板,进水渠道在圆池的切向位置,出水渠道对应圆池中心,中心旋转浆板下设有砂斗。

它可以通过合理地调节旋转浆板的转速,可以有效地去除其它形式沉砂池难于去除的细砂(0.1mm 以下的砂粒)。

其具有占地小、除砂效率高等特点,并且在国外得到广泛应用, 但是这种池型及其除砂设备均为国外专利,其关键设备为国外产品,因此,涡流式沉砂池在国内的普及为时尚早。

沉砂池的形式,按池内水流方向的不同,可分为平流式、竖流式和旋流式三种; 按池型可分为平流式沉砂池、竖流式沉砂池、曝气沉砂池和旋流沉砂池。

平流式沉砂池是常用的池型,污水在池内沿水平方向流动,具有构造简单,截流无机颗粒效果较好的优点;竖流式沉砂池是污水自上而下由中心管进入池内,无机物颗粒重力沉于池底,处理效果一般较差。

曝气沉砂池是在池的一侧通入空气,使污水沿池旋转前进,从而产生与主流垂直的横向恒速环流。

其优点是,通过调节曝气量,可以控制污水的旋流速度,使除砂效率较稳定,受流量变化影响小,同时还对污水起到预曝气作用。

沉砂池在水处理厂中，沉砂池的运行效果非常重要，如果沉砂效果不好，砂进入后续处理系统，可能会堵塞管道和占用池容，使生化池、二沉池、硝化池内积砂，也可能会使泵类、搅拌器、阀门、脱泥机等设备过度磨损。

沉砂池是采用物理原理,将砂从污水中分离出来的构筑物，其主要功能是去除相对密度大于2.65，粒径大于0.2mm的无机颗粒。

沉砂池要求尽可能多的去除细小的颗粒，且沉砂中的有机物尽可能少。

但由于污水中许多食物、植物、动物残渣往往直径较大，沉速高于细小砂粒的沉速，而砂砾表面也附着许多有机物，因此沉砂不全是无机物，需要对砂进行洗涤、分选、脱水，将沉砂处理到接近无机物或接近干净的砂粒再去填埋处理。

一、常用沉砂池类型常用的沉砂池形式包括：平流砂池、曝气沉砂池、旋流砂池等1.平流沉砂池（1）平流沉砂池的原理平流沉砂池是早期污水处理厂常用的沉砂池．平流式沉砂池主要由入流渠、出流渠、闸板、水流部分及沉砂斗组成。

污水在池内沿水平方向流动．依靠重力分离比重较大的无机颗粒。

平流沉砂池具有构造简单、截留无机颗粒效果较好、排除沉砂较为方便等优点．比较适合污水量变较小的污水处理厂。

平流沉砂池常用的排砂方法包括重力排砂与机械排砂，重力排砂的优点是排砂含水率低，排砂量容易计算，缺点是对水量变化的适应性较差。

（2）平流沉砂池的设计要点①沉砂池的格数不应少于2个，并应按并联系列设计，当污水量较小时，可考虑一格工作，一格备用。

②沉砂池按去除相对密度大于2.65、粒径大于0.2mm的砂粒设计。

③设计流量应按最大设计流量计算，在合流制处理系统中，应按合流流量计算。

④设计流速的确定。

设计流量时水平流速z最大流速应为0.3m/s，最小流速应为0.15m/s；最大设计流量时，污水在池内的停留时间不应少于30s，一般为30-60s。

⑤设计水深的确定。

设计有效水深不应大于1.2m，一般采用0.25-1.Om，每格宽度不宜小于0.6m。

⑥沉砂量的确定。

城镇污水的沉砂量可按3m3/105m3污水计算，沉砂含水率约为60%，容重为1.5t/m3。

沉砂池1.1.功能描述沉砂池的作用是从废水中分离相对密度2.65.粒径0.2mm以上的无机颗粒。

它一般设在污水处理站前端, 作为预处理的一部分, 以保护水泵和管道免受磨损, 缩小污泥处理构筑物容积, 提高污泥有机组分的含率, 提高污泥作为肥料的价值。

沉砂池一般分为平流式沉砂池、曝气沉砂池、旋流沉砂池。

平流式沉砂池是常用的沉砂池形式, 具有构造简单、处理效果好、工作稳定的优点。

但沉砂中夹杂一些有机物, 易于腐化散发臭味, 难于处置, 并且对有机物包裹的砂粒处理效果不好。

1.2.曝气沉砂池中曝气的作用是使颗粒之间产生摩擦, 将包裹在颗粒表面的有机物除掉, 产生洁净的沉砂, 提高颗粒的去除效率；同时通过调节曝气量还可以控制污水的旋流速度, 维持稳定的除砂效率, 且对污水还有预曝气作用。

1.3.旋流沉砂池利用机械设备控制污水的流态和流速, 加速砂粒的沉淀, 具有沉砂粒径小、效果好、占地省等优点。

1.4.设计要点1.4.1. 平流沉砂池设计参数: Q ——水量(m3/h)；C0 ——进水SS浓度（mg/L）；C e ——出水SS浓度（mg/L）；（1）池容Ve(m3)选取沉砂池水力停留时间（HRT）, 一般为20-30min；则:60HRTQKV ze ⋅⋅=HV A e = 式中: Kz ——为水量变化系数, 一般取1～2；H ——为沉砂池的有效高度, 一般取1～1.5m ；选取沉砂池的长宽比, L:B 根据经验值一般选取3～6, 则B L B A ⋅=⋅=)6~3()6~3(2设置沉砂池为n 格, 一般取2-3格, 则: 一格的宽度nB b =（2）沉砂斗设计沉砂斗的设计容积以2d 的储砂量设计, 砂斗的坡度为550沉砂斗容积V(m 3))100()0(224ηρ-⨯-⨯⨯⨯⨯=Ce C Q K V z 式中: Q ——废水日平均水量, m3/hC 0 ——进水SS 浓度（mg/L ）C e ——出水SS 浓度（mg/L ）ρ ——沉砂容重, 一般取1500Kg/m3η ——沉砂的含水率, 一般可取60%综上即可确定沉砂池的规格:材质 钢筋混凝土或砖混数量 1座（n 格）停留时间 HRT超高 0.5m尺寸 L×B×(H+0.5) m（3）配备设备A.刮泥机刮泥机的选取: 尺寸一般依据沉砂池的池宽B和池深h而定；刮泥机的行走速度为0.6-1.2m/min之间, 材质一般为桁架结构为碳钢+防腐, 接水部分为不锈钢。

作者：败转头作品编号44122544：GL568877444633106633215458时间：2020.12.13砂池的设计与选用沉砂池有平流式、竖流式、曝气式和旋流式四种形式。

1.平流式:平面为长方形,采用机械刮砂。

因构造简单,除砂效果较好,加之除砂设备国产化率高, 已成为我国建成城市污水厂沉砂池的主要池型;2.竖流式:平面为圆形或方形, 水由设在池中心的进水管自上而下进入池内,管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升水流方向与沉砂方向相反。

由于除砂效果差,运行管理不便,因而在国内外城市污水厂极少采用;3.曝气式:曝气沉砂池与平流式沉砂池一样也是平面呈长方形,只是在平流沉砂池的侧墙上设置一排空气扩散器,使污水产生横向流动,形成螺旋形的旋转状态。

曝气沉砂池可以克服"平流沉砂池中沉砂夹杂15%有机物,使沉砂后续处理难度增加"的缺点。

除砂效率高, 有机物与砂分离效果好。

大有取平流式沉砂池之势;4.旋流式:也称涡流沉砂池,一般设计为圆形,池中心设有1 台可调速的旋转浆板,进水渠道在圆池的切向位置,出水渠道对应圆池中心,中心旋转浆板下设有砂斗。

它可以通过合理地调节旋转浆板的转速,可以有效地去除其它形式沉砂池难于去除的细砂(0.1mm 以下的砂粒)。

其具有占地小、除砂效率高等特点,并且在国外得到广泛应用, 但是这种池型及其除砂设备均为国外专利,其关键设备为国外产品,因此,涡流式沉砂池在国内的普及为时尚早。

沉砂池的形式,按池内水流方向的不同,可分为平流式、竖流式和旋流式三种; 按池型可分为平流式沉砂池、竖流式沉砂池、曝气沉砂池和旋流沉砂池。

平流式沉砂池是常用的池型,污水在池内沿水平方向流动,具有构造简单,截流无机颗粒效果较好的优点;竖流式沉砂池是污水自上而下由中心管进入池内,无机物颗粒重力沉于池底,处理效果一般较差。

曝气沉砂池是在池的一侧通入空气,使污水沿池旋转前进,从而产生与主流垂直的横向恒速环流。

沉砂池的类型
沉砂池是一种典型的水处理设施，它通常用于净化含有颗粒物质的污水。

沉砂池是一种通过将污水中的颗粒物质沉淀到池底，以达到净化污水的目的而设计的水处理设备。

它主要由池体、源头管道、出水管道和沉淀管道组成。

沉砂池可以分为湿式沉砂池和干式沉砂池。

湿式沉砂池是将污水原液流入池体，在池体内部进行沉淀的沉砂池。

干式沉砂池是将原液加工后干燥成固体颗粒，再将颗粒放入池体，然后进行沉淀的沉砂池。

湿式沉砂池的优点是可以有效净化污水，可以去除悬浮颗粒物、溶解性有机物和氨氮等污染物，净化率高，处理成本低，但是投资大，建设周期长，维护成本较高，无法有效处理有机物，而且池体需要定期清洗，池底淤泥也需要定期处理。

干式沉砂池的优点是可以有效净化污水，能够有效去除悬浮颗粒物和溶解性有机物，处理成本低，不需要定期清洗，可以有效去除有机物，但是投资较大，建设周期较长，受季节影响较大，处理效率较低，有些污染物如氨氮难以有效净化。

总之，沉砂池类型主要有湿式沉砂池和干式沉砂池，根据污染源和污染物的种类，应用不同的沉砂池类型，以便更好地有效处理污水，达到净化要求。

沉砂池分类及工作原理沉砂池是一种常见的水处理设备，广泛应用于污水处理、工业废水处理和水处理等领域。

它通过特定的分类结构和工作原理，能够有效地去除水中的悬浮颗粒和沉积物，提高水质。

一、沉砂池的分类根据不同的分类结构和应用场景，沉砂池可以分为以下几种类型：1. 普通沉砂池：普通沉砂池是最常见的一种类型，它通常由砂池池体、进水口、出水口和底部排砂装置等组成。

水从进水口进入砂池，在重力的作用下，悬浮颗粒和沉积物会沉降到池底，经过底部排砂装置排出，而清洁的水则从出水口流出。

2. 高效沉砂池：高效沉砂池在普通沉砂池的基础上进行了改进，增加了一系列的结构和装置，以提高沉降效果。

例如，可以设置斜板或斜管，增加沉降距离和时间；还可以设置搅拌装置，增加水流的剧烈程度，促进沉降。

高效沉砂池通常适用于对水质要求较高的场合。

3. 超滤沉砂池：超滤沉砂池是一种结合了超滤技术的沉砂池。

超滤技术是一种通过超细滤膜来分离悬浮颗粒和溶解物质的方法，具有高效、节能和占地面积小的特点。

超滤沉砂池能够同时实现沉砂和超滤的功能，适用于一些对水质要求非常高的场合，如饮用水处理。

二、沉砂池的工作原理沉砂池的工作原理主要是依靠重力作用和水流动力来实现的。

当污水进入沉砂池时，由于池内的流速减小，流动状态发生改变，导致悬浮颗粒和沉积物失去悬浮状态，开始沉降。

重力作用使得较重的颗粒优先沉降到池底，而较轻的颗粒则悬浮在水中。

通过底部排砂装置，沉积在池底的颗粒可以定期或连续地排出，以保持沉砂池的正常运行。

排出的颗粒可以通过沉淀池或沉淀池进一步处理，以达到更高的水质要求。

为了增加沉降效果，一些高效沉砂池会设置斜板或斜管。

当水流通过斜板或斜管时，会产生一定的水流动力，使得悬浮颗粒和沉积物更容易沉降。

此外，一些高效沉砂池还会设置搅拌装置，通过搅拌水流的剧烈程度，进一步促进沉降效果。

超滤沉砂池的工作原理则是在普通沉砂池的基础上增加了超滤技术。

超滤膜能够有效地过滤微小的颗粒和溶解物质，进一步提高水质。
