投加设备（加氯）技术描述
1 概述
本文叙述了净水厂所需的混凝剂设备系统的系统组成及相关产品的技术参数。
水厂内采用真空加氯机进行加氯。
药剂采用液氯。
上溪水厂项目供水总规模10万吨/日，一期供水规模5万吨/日。
加氯系统目前按5万吨/日配置，同时气源部分设备为今后扩建留有余量。
设3个氯投加点，1个点投加在进水和1个点投加滤后进清水池总管内，按流量比例控制，需配置10 kg/h加氯机2台；另1个点投加在清水池至送水泵吸水井的管路内，按余氯反馈/复合环控制，需配置10kg/h加氯机1台；另外设备用10kg/h加氯机1台，作为备用。
德国ALLDOS品牌是在同类型水厂中被广泛使用国际上著名的品牌，具有较长历史的制造、供货和售后服务及零配件供应的制造厂。
公司源创于公元1968年的科技和工业强国—德国，总部设在瑞士的安度实集团，在德国有两个生产中心和一个研发中心, 在法国有一个生产中心。
集团在世界各地有7家全资子公司，80多家专业合作伙伴，业务遍布欧洲、亚洲、非洲和美洲。
安度实集团致力于水处理设备的研发和生产，并提供优质的技术服务和咨询。
产品包括：计量泵、加氯、加氨和二氧化氯发生器等消毒系统，在线控制仪器仪表，PLC（工业计算机自控）和干粉投加调配系统以及各类附件。
是该行业的市场领导者之一，也是国际上几乎唯一的专业提供相关成套设备系统和技术的厂商。

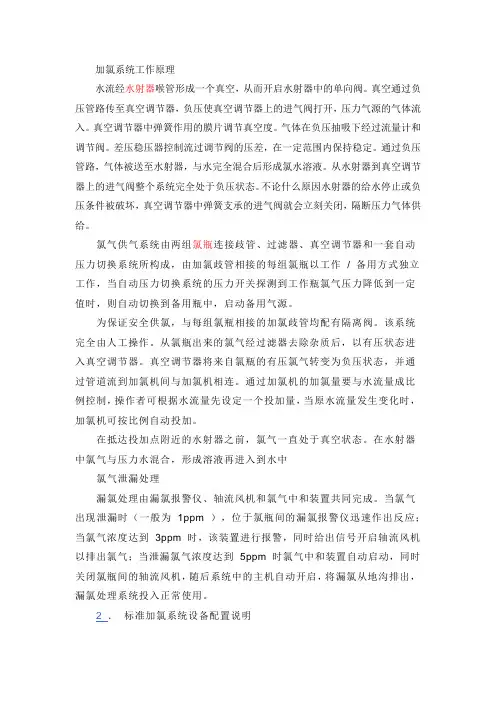

2 提供的加氯系统主要设备清单
3 加氯系统主要设备技术特性描述
1.自动真空切换装置
型号: 186-040-80000
切换装置可自动/手动将空瓶组切换到备用瓶组，以保证不间断的供气。
液氯自动切换装置安装在两组氯瓶之间，当其中一组氯瓶耗尽时，切换装置能自动切换到另一组氯瓶，从而使得气源供应不间断。
在每个进口带一个电动阀，出口带一个耐腐蚀触点压力表，带一个电动控制柜。
当其中一组氯瓶耗尽时，压力表启动切换程序。
氯瓶组的运行信号可以通过一个无压触点信号传送至控制室。
当两组同时空时，控制柜将输出一个触点报警信号。
自动真空切换装置技术参数如下：
(1)最大流量 40kg/h(气氯)
(2)保护等级 IP65
(3)电动阀：额定电压：220VAC/50Hz，额定电流：0.2A，行程时间：15s，环境温度：-20/+70 ℃
(4)功率 0.2KW
(5)允许的环境温度0 到 +40 °C
(6)有旁路，水平安装
(7)控制箱:额定电压：220VAC/50Hz,总功率：0.2KW,防护等级：IP65
(8)进口管径：DN20,出口管径：DN15/DN20
2.过滤器
型号: 524-060
□结构和功能:
•过滤器524把气氯内的液氯和杂质过滤掉，是大加氯量的加氯系统中的重要部件，能防止下游设备免受液氯的侵害。
•关键部分包括一个牢固的钢质容器，有耐氯材料；器外缠绕着电加热带，自动加热带把热量传送至钢质容器,使其保持一个恒定的温度。
•法兰直接安装在氯气管路中.更换滤芯时不用拆除管路。
□技术参数：
•连接法兰64.7-529-14
螺纹法兰组R1”，PN16
依照DIN2566/2512标准，凹凸面法兰
带密封圈和螺丝
3.减压阀
型号:544-101
□结构和功能：
•减压阀将氯气不规则的出流压力降为持续稳定的工作压力，确保后续真空调节器的进口有精确和稳定的压力，防止氯气的再液化。
•通过一个调节螺丝可以在预先设定范围内调节阀锥，从而使得氯气的工作压力保持在2-3bar内。
装有弹簧的双隔膜系统能冲销压力的波动，运行压力保持恒定(在流量恒定情况下)。
当工作压力超过设定值时, 弹簧-阀锥-膜片模式使得阀关闭。
•连接尺寸为R1/2”。
□技术参数：
□附件：
•连接法兰64.7-529-12
螺纹法兰组DN15
•连接法兰组64.7-529-112
螺纹法兰组DN15
4.真空调节器
型号: 147-040-80005
□结构和功能：
•真空调节器将气压（过压）减小到负压（真空）。
当设备压力过高时（比如：进口阀门污染或损坏），过压阀将打开，气体进入吸收瓶。
当气瓶变空或气体供应堵塞（设备中真空太高）时，真空截止阀关闭。
所以不会将气瓶中气体抽空。
带触点压力表
□技术参数：
5.柜式真空加氯机
型号：141-010-80000
□结构和功能：
•比例控制
比例阀的伺服马达装有内置电子元件（4-20mA输入），可直接输入水量流量计的模拟输出信号，实现流量比例控制，不需要额外的控制器。
•环境工学和友好服务设计
所有控制和显示都安装在视线高度易于操作。
可打开的前面板用于手动操作。
自动或手动操作的选择可通过拉下和旋转调节旋钮轻松完成。
所有的安装和维护都可在取下罩子后在前侧舒适地完成。
柜式机特别节约空间。
架子的开放结构使在前侧安装真空管道很容易。
设备可直接安装在管道沟上。
□技术参数：
6.多功能控制器（可选配）
型号：342-5000-80000
□功能：
•多功能PID控制器，可输入4-20mA流量和/或余氯信号，实现流量比例、余氯设定点和复合环路控制。
–与带4-20mA输入伺服马达配合：可输出4-20mA控制信号到伺服马达
–与带反馈电位计伺服马达配合：可输出开关量控制信号给伺服马达，同时接受伺服马达反馈电位计位置，伺服马达开启度位置可在控制器上显示及以4-20mA信号向外输出；可在控制器上手动调节伺服马达开启度。
–可直接安装在柜式真空加氯机中。
□技术参数：
7.水射器
型号：545-0518-80001
□结构和功能：
水射器产生气体投加系统运行所需的真空。
氯气进入水射器，然后与流动的水流混合。
水射器由下列部件组成:
•带与流动的水流连接的喷嘴
•带隔膜止回阀的主要部分
•带圆柱形混合颈的扩散器
氯气与流动的水流混合，作为含氯溶液离开水射器。
当流动的水流关闭时，隔膜止回阀阻止水或含氯溶液渗透到系统的气体引导部件。
□技术参数：
8.气体报警器
型号：307-2000-10001
□功能：
•测量范围0-5ppm。
•可连接双传感器，LCD显示，可同时显示两个传感器的测量值。
•可以模拟量(0)4-20mA输出两个传感器的测量值。
•针对每一个传感器，可分别设定两个限位值，每一个限位值分别对应一个无压触点输出。
•可在0-0.5ppm范围内设定限位值的滞后。
•可在0-180秒范围内设定报警触点输出延迟时间。
•可手动或自动进行传感器测试。
□技术参数：
□附件：（不包含在本次供货范围内）•报警喇叭
型号：515-1003
ABS外壳，灰色
230V(50/60Hz), 公称电流100mA，IP55
•报警灯
型号：515-1005
红色
ABS外壳，灰色
230V(50/60Hz), 公称电流50mA，IP54
室内和室外安装。
