WinCC RT Professional (S7-1200)

在此产品发布中不支持使用连接到 S7-1200 CPU 的 WinCC RT Professional。

RD_LOC_T（读取本地时间）指令

RD_LOC_T 指令现在可通过一个返回值，指示当前的本地时间为夏令制时间还是标准时间。

1

一、填空

1、可编程控制器的硬件组成与微型计算机相似，其主机由CPu、存储器、输入偷出接口、电源等几大部分组成。

2、输入输出信号有开关量、模拟量、数字量三种类型。

3、可编程控制器的输出有三种形式：一种是晶闸管输出、一种是继电器输出、晶体管输出。

4、一般将输入/输出总点数在128点以内的PLC称为小型PLC；输入/输出总点数大于128点、小于1024点的PLC称为中型PLC；输入/输出总点数超过1024点的PLC称为大型PLC。

5、FX2系列PLC基本单元和扩展单元均采用开关电源。开关电源输出DC5V、DC12V、DC24V三种电压等级的直流电

6、5V的一路供内部IC用，12V的一路用以驱动输出继电器，24V的一路提供给用户以作传感器的电源。

7、SET指令称为“置位指令”，其功能是驱动线圈，使其具有自锁功能，维持接通状态。

8、置位指令的操作元件为输出继电器Y、辅助继电器M和状态继电器S。 9、NOP指令又称为“空操作指令”。

10、END指令称为“结束指令”。

11、“OUT”称为“输出指令”和“驱动指令”。

12、“LD”为取指令的助记符。“LDI”为取反指令的助记符。

13、双向计数器就是即可设置为增计数，又可设置为减计数的计数器。

14、计数器的设定值除了可由常数K直接设定外，还可通过指定数据寄存器的元件号来间接设定。

15、状态元件S在步进顺控程序的编程中是一类非常重要的软元件，它与后述的步进顺控指令STL组合使用。

16、辅助继电器的线圈与输出继电器一样,由PLC内部各元件的触点驱动。。

17．辅助继电器的电子常开和常闭触点使用次数不限，在PLC内可自由使用。

18．辅助继电器不能直接驱动外部负载，外部负载只能由输出继电器驱动。

19．ANB指令是电路块与指令，ORB是电路块或指令，与and、or指令不同

20．MC指令是多路输出指令中的主控指令，MCR与其配合使用称为主控复位2

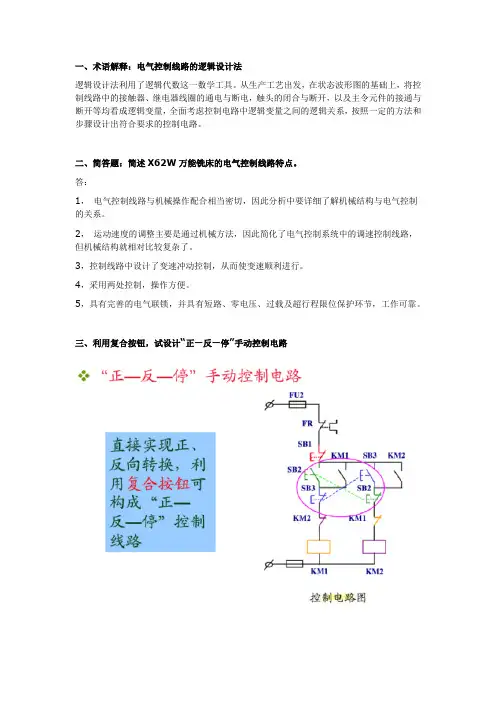

一、术语解释：电气控制线路的逻辑设计法

逻辑设计法利用了逻辑代数这一数学工具。从生产工艺出发，在状态波形图的基础上，将控制线路中的接触器、继电器线圈的通电与断电，触头的闭合与断开，以及主令元件的接通与断开等均看成逻辑变量，全面考虑控制电路中逻辑变量之间的逻辑关系，按照一定的方法和步骤设计出符合要求的控制电路。

二、简答题：简述X62W万能铣床的电气控制线路特点。

答：

1，电气控制线路与机械操作配合相当密切，因此分析中要详细了解机械结构与电气控制的关系。

2，运动速度的调整主要是通过机械方法，因此简化了电气控制系统中的调速控制线路，但机械结构就相对比较复杂了。

3，控制线路中设计了变速冲动控制，从而使变速顺利进行。

4，采用两处控制，操作方便。

5，具有完善的电气联锁，并具有短路、零电压、过载及超行程限位保护环节，工作可靠。

三、利用复合按钮，试设计“正—反—停”手动控制电路

1

《电气控制及可编程控制技术》综合复习资料

一、填空题

1、一般按钮都是复合按钮，都有 和 。操作时，触点的通断顺序遵循 “ ”的原则，以防触电竞争引起时序错误。用于作起动按钮用时接 ；用于作停止按钮用时接 。

2、交流接触器的线圈的额定工作电压有

和

之分，两者不能混用。

3、为了减少交流接触器吸合时的噪音，可采取 办法。

4、热继电器主要由 、 和 组成。

5、交流接触器主要由 、 和 组成。

6、工厂电器按适用的电压范围分类可分为_ _电器和_ 电器。

7、可编程序逻辑控制器PLC产生于1969年，最初只具备逻辑控制、定时、计数等功能，主要是用来取代

。

8、PLC的触点有两类，分别是 和 。在对PLC编程时，这些触点可以 次使用，因此非常方便。

9、Y1B为“字”输出继电器 的第 号位。该寄存器一共有 位。

10、PLC的扫描周期分 和 两个阶段。

11、手持编程器一般采用

语言编辑。用计算机编程，采用大屏幕显示器时，视野开阔，常采用

语言。

12、对于同一电机回路中的热继电器的动作电流相比于熔断器的动作电流要 （填“大”或“小’）.

13、用TMX型的定时器定时6秒，定时器的时间常数应为 。

14、Y1A为“字”输出继电器 的第 号位。

二、简答题

1、热继电器和熔断器都是靠电流的热效应工作的，为什么电机电路中既用热继电器又用熔断器？

2、根据你的理解，说说用PLC控制和用继电接触控制电路相比，有什么优越性？
