PCB技术参数范文PCB（Printed Circuit Board）即印刷电路板，是一种用于连接和支持电子元件的非导电板。
它在电子设备中广泛应用，如计算机、手机、电视、汽车、医疗设备等。
PCB的技术参数对于电子设备的性能和功耗都有重要影响，下面将介绍一些常见的PCB技术参数。
第一个重要参数是PCB板材的基底材料，它决定了PCB的机械强度、热传导性以及电流传输特性。
常见的基底材料有FR4、CEM-1、CEM-3、高TG板材等。
FR4是最常用的基底材料，具有良好的机械强度和电气性能。
高TG板材则具有更高的玻璃化转变温度，适用于高温环境。
第二个参数是PCB板厚度，通常以单位为mil（1mil=0.0254mm）来衡量。
常见的PCB板厚度有1.6mm、1.2mm、1.0mm等。
较厚的PCB板可以提供更好的机械强度，但也会增加重量和成本。
较薄的PCB板可以节省空间，但可能对机械强度和散热造成一定的影响。
第四个参数是PCB板上导线的宽度和间距，通常以mil或um来衡量。
导线的宽度和间距对于PCB板的电流承载能力和信号传输性能至关重要。
较宽的导线可以承载更大的电流，而较窄的导线可以提供更高的线路密度。
间距的大小决定了导线之间的绝缘性能，较小的间距可以提高线路的抗干扰能力。
第五个参数是PCB板的阻焊和喷锡。
阻焊层可以保护PCB板上的铜线和焊盘免受环境的腐蚀，并降低线路之间的短路风险。
喷锡层可以提供良好的焊接性能，增加元件的连接可靠性和耐久性。
第六个参数是PCB板的孔径和孔壁容量。
PCB板上的孔可用于连接不同层之间的线路或安装元件。
孔直径对于PCB板的组装和钻孔工艺有很大影响，而孔壁容量则决定了孔内的焊锡量和焊盘可靠性。
总之，PCB技术参数直接影响了PCB板的性能和可靠性。
合理选择和控制这些参数对于电子设备的正常运行和性能优化至关重要。

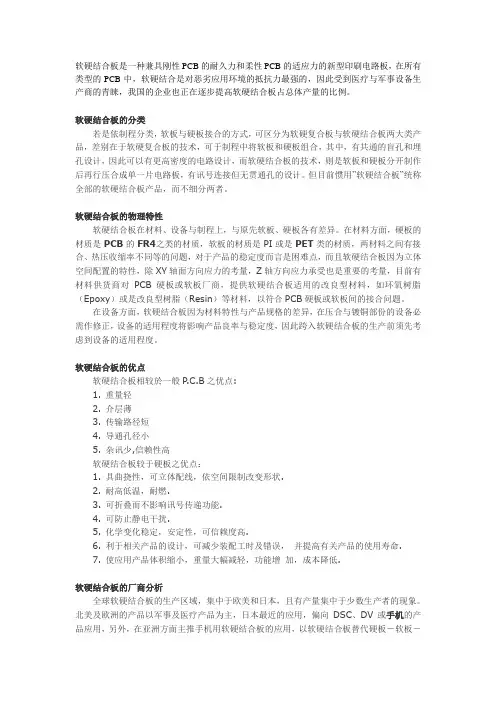

软硬结合板是一种兼具刚性PCB的耐久力和柔性PCB的适应力的新型印刷电路板，在所有类型的PCB中，软硬结合是对恶劣应用环境的抵抗力最强的，因此受到医疗与军事设备生产商的青睐，我国的企业也正在逐步提高软硬结合板占总体产量的比例。
软硬结合板的分类若是依制程分类，软板与硬板接合的方式，可区分为软硬复合板与软硬结合板两大类产品，差别在于软硬复合板的技术，可于制程中将软板和硬板组合，其中，有共通的盲孔和埋孔设计，因此可以有更高密度的电路设计，而软硬结合板的技术，则是软板和硬板分开制作后再行压合成单一片电路板，有讯号连接但无贯通孔的设计。
但目前惯用”软硬结合板”统称全部的软硬结合板产品，而不细分两者。
软硬结合板的物理特性软硬结合板在材料、设备与制程上，与原先软板、硬板各有差异。
在材料方面，硬板的材质是PCB的FR4之类的材质，软板的材质是PI或是PET类的材质，两材料之间有接合、热压收缩率不同等的问题，对于产品的稳定度而言是困难点，而且软硬结合板因为立体空间配置的特性，除XY轴面方向应力的考量，Z轴方向应力承受也是重要的考量，目前有材料供货商对PCB硬板或软板厂商，提供软硬结合板适用的改良型材料，如环氧树脂（Epoxy）或是改良型树脂（Resin）等材料，以符合PCB硬板或软板间的接合问题。
在设备方面，软硬结合板因为材料特性与产品规格的差异，在压合与镀铜部份的设备必需作修正，设备的适用程度将影响产品良率与稳定度，因此跨入软硬结合板的生产前须先考虑到设备的适用程度。
软硬结合板的优点软硬结合板相较於一般P.C.B之优点:1. 重量轻2. 介层薄3. 传输路径短4. 导通孔径小5. 杂讯少,信赖性高软硬结合板较于硬板之优点：1. 具曲挠性，可立体配线，依空间限制改变形状.2. 耐高低温，耐燃.3. 可折叠而不影响讯号传递功能.4. 可防止静电干扰.5. 化学变化稳定，安定性，可信赖度高.6. 利于相关产品的设计，可减少装配工时及错误，并提高有关产品的使用寿命.7. 使应用产品体积缩小，重量大幅减轻，功能增加，成本降低.软硬结合板的厂商分析全球软硬结合板的生产区域，集中于欧美和日本，且有产量集中于少数生产者的现象。
高频pcb材料分类
高频 PCB 材料主要用于制造高频电路板，以满足高频通信、雷达、卫星通信等领域对于信号传输和电磁干扰的要求。
根据介电常
数和损耗因子的不同，高频 PCB 材料可以分为多种类型，常见的分
类包括以下几种：
1. PTFE（聚四氟乙烯）基材料，PTFE 是一种低介电常数和低
损耗的材料，常见的有 Teflon、Rogers RO4000 系列等。
这类材料
适用于高频高速传输，具有优异的信号传输性能和稳定的介电性能。
2. 高频陶瓷基材料，这类材料以氧化铝陶瓷为基础，具有较高
的介电常数和较低的损耗因子，常见的有Rogers RO3000 系列。
适
用于要求较高介电常数和较低损耗的高频电路设计。
3. 高频混合介质基材料，这类材料采用混合介质技术，结合了
聚酰亚胺树脂和微玻璃纤维，具有较好的机械性能和高频性能，常
见的有Rogers RO4350B 等。
4. 高频聚酰亚胺基材料，这类材料以聚酰亚胺树脂为基础，具
有优异的高温性能和尺寸稳定性，常见的有Arlon、Isola 等系列。
5. 低介电常数基材料，这类材料主要以降低介电常数为主要特点，从而提高信号传输速度和减小信号传输损耗，常见的有Taconic 等系列。
总的来说，高频 PCB 材料在选择时需要根据具体的应用需求来进行综合考虑，包括信号传输性能、介电性能、机械性能、加工工艺等多个方面，以满足高频电路设计的要求。
简述印制电路板的结构和分类印制电路板（Printed Circuit Board，简称PCB）是一种常见的电子元器件，被广泛应用在电子设备中。
它具有简单、灵活、可靠、高效、便宜等优点，是现代电子技术中不可或缺的重要部分。
本文将对印制电路板的结构和分类进行简述。
一、印制电路板的结构印制电路板是由绝缘基板、导电层、印制电路图案等组成的。
其主要结构包括以下几个部分：1. 绝缘基板（Substrate）：绝缘基板是PCB的基础材料，通常采用玻璃纤维增强环氧树脂（FR-4）作为材料。
绝缘基板的作用是支撑和隔离导电层，保证电路板的稳定性和可靠性。
2. 导电层（Conductive Layer）：导电层是印制电路板上形成电路连接的部分，一般使用铜箔材料。
导电层可以分为铜箔层和板内层，铜箔层是指铜箔粘贴在绝缘基板表面，通过蚀刻去除不需要的铜箔形成电路图案；板内层是指在整个电路板的内部将铜箔粘贴在层间绝缘层上，形成多层结构。
3. 印刷电路图案（Printed Circuit Pattern）：印刷电路图案是印制在绝缘基板上的金属线路，用于连接电子元器件。
印刷电路图案可以通过蚀刻、覆铜、喷锡等工艺进行制作，通常使用化学催化法或机械压制法完成。
4. 焊接面（Solder Mask）：焊接面是印制电路板上的一层覆盖物，用于隔离和保护印刷电路图案。
焊接面通常为绿色，也可以是红色、蓝色等其他颜色。
5. 焊接点（Solder Joint）：焊接点是用于连接电子元器件和印制电路板的部分，通过焊接技术实现。
常见的焊接技术有手工焊接、波峰焊接、表面贴装技术等。
二、印制电路板的分类印制电路板可以根据不同的标准进行分类。
下面主要依据其形状、层数、材料和应用领域进行分类介绍。
1. 形状分类：(1) 直线型电路板：直线型电路板是最常见的形状，由直线和角组成。
这种形状的电路板适用于大多数常规电子设备。
(2) 弧形电路板：弧形电路板是指具有弧形边界的电路板，可根据需求进行定制。
印制电路板的分类印制电路板（Printed Circuit Board，简称PCB）是电子设备中不可或缺的组成部分，其功能是提供电子元器件的连接和支持。
根据不同的特点和用途，PCB可以分为多种分类。
本文将从不同的角度介绍印制电路板的分类。
一、按照层数分类1. 单层PCB：单层PCB是最简单的PCB结构，只有一层铜箔，元器件只能安装在一侧。
单层PCB适用于简单的电路，成本较低，但布线受限制，只适用于较为简单的应用。
2. 双层PCB：双层PCB在基板上有两层铜箔，通过通过孔连接两层，元器件可以安装在两侧。
双层PCB适用于大部分中等复杂度的电路设计，成本适中，布线灵活性较高。
3. 多层PCB：多层PCB基板上有三层或三层以上的铜箔，通过层与层之间的内层连接来实现信号传输。
多层PCB适用于高密度和高性能的电路设计，能够提供良好的电磁兼容性和较高的布线密度。
二、按照材料分类1. 刚性PCB：刚性PCB使用刚性的基材，如玻璃纤维增强复合材料（FR-4），具有高强度和稳定性。
刚性PCB广泛应用于消费电子、通信设备等领域。
2. 柔性PCB：柔性PCB使用柔性的基材，如聚酰亚胺（PI），具有弯曲性和可折叠性。
柔性PCB适用于需要弯曲或折叠的场景，如移动设备、汽车电子等。
3. 刚柔结合PCB：刚柔结合PCB结合了刚性PCB和柔性PCB的特点，既有高强度和稳定性，又具备弯曲和折叠的能力。
刚柔结合PCB适用于需要同时满足刚性和柔性需求的应用，如医疗设备、航空航天等。
三、按照特殊工艺分类1. 高频PCB：高频PCB是专为高频电路设计而优化的PCB，具有较低的介电常数和损耗，能够提供更好的信号传输性能。
高频PCB 广泛应用于无线通信、雷达、卫星导航等领域。
2. 高温PCB：高温PCB采用耐高温的基材和特殊的阻燃材料，能够在高温环境下保持稳定性和可靠性。
高温PCB适用于电力电子、汽车电子等高温环境下的应用。
3. 厚铜PCB：厚铜PCB使用较厚的铜箔，能够承受较大的电流和热量，适用于高功率电子设备。
PCB的定义、用途、类型、制程简介1．PCB的定义1.1. PCB为Printed Circuit Board的缩写，即为印刷电路板。
1.2. 是利用印刷技术及腐蚀技术制造出来的，可用来将零件互相连接及作为支持零件的东西。
2．PCB的用途2.1. 主要为连接线路，支持零件。
2.2. 英国1903 Hansen 氏公司首创印刷电路板之河，是改变以往利用焊枪，铬铁在金属制底盘维或氧树脂纤维布的覆铜板上。
同时伴随着积集电路（IC）及大型积集电路（ＬＳＩ），和半导体的产生，而使ＰＣＢ的电路（回路）变得高密集化，使整个装配件变得体积小型化，重量轻量化，质量高信赖度；从而为人类科技技术的进行作出了巨大贡献。
2.3. PCB 广泛用于军民工商医各行业如A. 家用电器：电视机，VCD，录像机，立体唱机，收音机，B．工商业：传真机，电话机，电脑，收银机等。
C．军界通讯：航空，航天（人造卫星等）D．医疗界：CT扫描机等。
3．PCB类型3.1. PCB主要分为单面板，双面板，多层板三大类。
3.2. 单面板又分为：A：普通面板。
B：碳油板。
C：假双面板（普通假双面与碳油假双面两种）D：碳油/银油贯孔板。
3.3. 双面板又分为：A：普通面板。
B：铅锡板（T/L板）C：铜板（Cu板）3.4. 各类PCB名词解释。
3.4.1 普通单面板：即只有一面是铜皮线路的板称之。
3.4.2 碳油板：即除了铜皮线路以外，另有碳油附着于板上。
3.4.3 假双面板：指两面都有铜皮线路，但孔内无金属将两面线路连通的板称之。
3.4.4 碳油/银油贯孔板：在假双面板的础上，再将孔内灌满银油或碳油将两面线路连通。
3.4.5 金板：即PCB 完成后最表面的金属为Au（金）的板称之。
3.4.6 铅锡板：即PCB完成后最表面的金属为铅锡的板称之。
3.4.7 铜板：即PCB完成后最表面的金属为Cu的板称之。
4. PCB制程简介4.1. 单面板制程。
4.1.1普通单面板排料开料钻丝印管位孔底油执漏蚀板灯箱绿油白字钻啤管位啤板E-TEST（需要时）V-CUT（需要时）过松香FQC 包装出货4.1.2. 碳油板排料开料钻丝印管位孔底油执漏蚀板灯箱绿油白字印绝缘油（需要时）印碳油印保护油（需要时）钻啤管位孔啤板E-TEST（需要时）V-CUT（需于要时）过松香FQC 包装出货4.1.3 假双面板（普通）排料开料钻丝印管位孔底油(第一面印好后，钻对位孔，再印第二面) 执漏蚀板灯箱绿油白字钻啤板管位啤板E-TEST（需要时）V-CUT（需要时）过松香FQC 包装出货4.1.4. 碳油/银油贯孔板排料开料电脑钻孔底油执漏蚀板灯箱绿油白字碳/银油贯孔印保护油（需要时）啤板E-TEST（需要时）V-CUT（需要时）过松香FQC 包装出货4.2. 双面板制程4.2.1. 金板排料开料（啤角，磨边，烤板）钻孔沉铜线路（底油/干菲林）执漏电镀（Au+电Ni+电Cu）蚀板（先退油墨或干膜洗后蚀板）灯箱绿油（或湿菲林）白字啤板（需要时V-CUT或锣金手指）E-TEST FQC 包装出货4.2.2. 铅锡板排料开料（啤角，磨边，烤板）钻孔沉铜线路（底油/干菲林）执漏电镀（Au+电T/L）蚀板（先洗油墨或干膜洗后蚀板）退铅锡灯箱绿油（或湿菲林）喷锡白字啤板（需要时V-CUT或锣金手指）E-TEST FQC 包装出货4.2.3. 铜板排料开料（啤角，磨边，烤板）钻孔沉铜线路（底油/干菲林）执漏电镀（Cu+电T/L）蚀板（先洗油墨或干膜洗后蚀板）退铅锡灯箱绿油（或湿菲林）喷锡白字啤板（需要时V-CUT）E-TEST FQC 包装出货4.3. 各工序名词解释4.3.1. 单面4.3.1.1. 排料：即是将客户提供的单只（PCS或UNIRT）PCB图形拼成有利于本公司生产的大片（PNL）（1PNL内含数个单只UNIRT）。

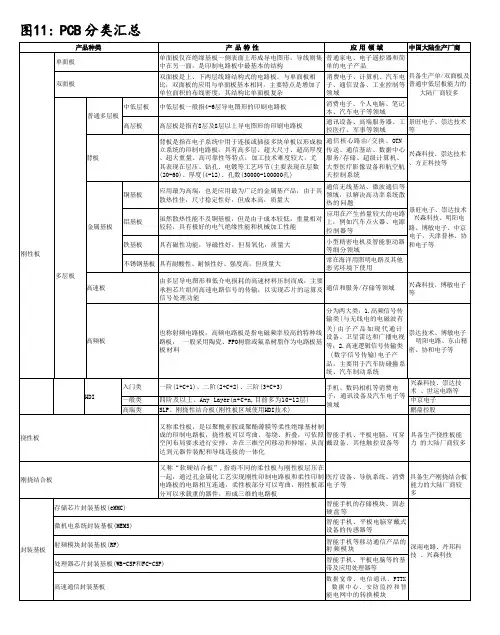

印制电路板的分类印制电路板（Printed Circuit Board，简称PCB）是一种用于电子设备的基础组件，它承载着电子元件的连接和支持功能。
根据不同的特性和用途，PCB可以分为多个分类。
本文将就印制电路板的分类进行详细介绍。
1. 单面板（Single-sided PCB）单面板是最简单的PCB类型，它只有一层导电层。
导电层位于基板的一侧，通常用铜箔覆盖。
在单面板上，电子元件只能在一侧安装，而另一侧主要用于连线和焊接。
单面板常用于简单的电子设备，如计算器、电子游戏等。
2. 双面板（Double-sided PCB）双面板在基板的两侧都有导电层，因此可以在两侧都安装电子元件。
双面板的导线通过通过孔（Via）连接，使得上下两层导电层可以进行连通。
双面板相对于单面板，具有更高的电路密度和更复杂的线路布局。
它广泛应用于家用电器、手机、计算机等电子产品中。
3. 多层板（Multi-layer PCB）多层板是由多个双面板通过绝缘层（层间层）堆叠而成的。
多层板的层数可以根据需要而增加，一般最多可达到14层或更多。
多层板可以提供更复杂的线路布局，使得电路更紧凑，减小整体尺寸。
它在高端电子设备中得到广泛应用，如通信设备、医疗设备等。
4. 刚性板（Rigid PCB）刚性板是最常见的PCB类型，其基板通常由玻璃纤维增强的环氧树脂制成。
刚性板具有较高的机械强度和稳定性，适用于大多数电子设备。
它广泛应用于工业控制、汽车电子、消费电子等领域。
5. 柔性板（Flexible PCB）柔性板是由柔性材料制成的PCB，如聚酯薄膜。
它可以弯曲和折叠，适用于需要弯曲或折叠的场景。
柔性板在手机、平板电脑、可穿戴设备等领域有广泛应用。
6. 刚柔结合板（Rigid-Flex PCB）刚柔结合板是刚性板和柔性板的组合。
它能够同时提供刚性和柔性的特性，适用于一些特殊形状和需要弯曲部分的电子设备。
刚柔结合板在航空航天、医疗设备等领域得到广泛应用。

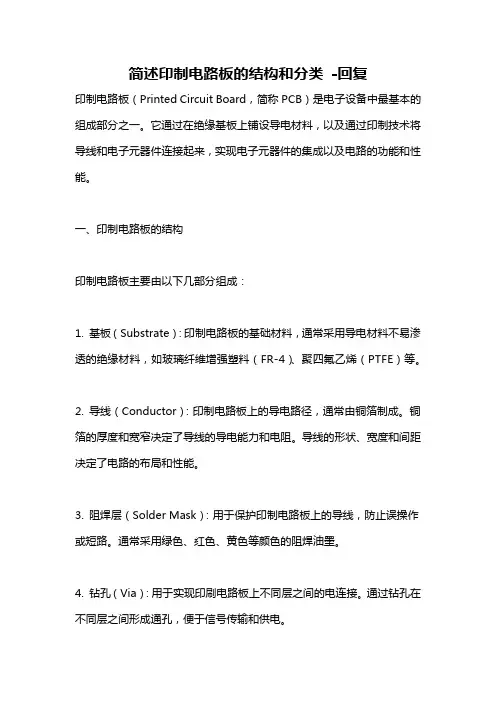

简述印制电路板的结构和分类-回复印制电路板（Printed Circuit Board，简称PCB）是电子设备中最基本的组成部分之一。
它通过在绝缘基板上铺设导电材料，以及通过印制技术将导线和电子元器件连接起来，实现电子元器件的集成以及电路的功能和性能。
一、印制电路板的结构印制电路板主要由以下几部分组成：1. 基板（Substrate）：印制电路板的基础材料，通常采用导电材料不易渗透的绝缘材料，如玻璃纤维增强塑料（FR-4）、聚四氟乙烯（PTFE）等。
2. 导线（Conductor）：印制电路板上的导电路径，通常由铜箔制成。
铜箔的厚度和宽窄决定了导线的导电能力和电阻。
导线的形状、宽度和间距决定了电路的布局和性能。
3. 阻焊层（Solder Mask）：用于保护印制电路板上的导线，防止误操作或短路。
通常采用绿色、红色、黄色等颜色的阻焊油墨。
4. 钻孔（Via）：用于实现印刷电路板上不同层之间的电连接。
通过钻孔在不同层之间形成通孔，便于信号传输和供电。
5. 焊盘（Pad）：用于连接电子元器件和印刷电路板。
焊盘通常由圆形或方形的铜箔构成，负责与元器件引脚的焊接。
二、印制电路板的分类根据不同的标准和应用，印制电路板可以分为多个不同的分类。
1. 按层数分类：单面板（Single-sided PCB）：只有一层铜箔，导线只在一侧。
双面板（Double-sided PCB）：两层铜箔，导线可以在两侧。
多层板（Multilayer PCB）：超过两层的铜箔层，其中各层由绝缘材料隔开，并通过钻孔连接。
2. 按介质材料分类：FR-4印制电路板：采用玻璃纤维增强塑料作为绝缘基板材料，具有良好的绝缘性能和机械强度，广泛应用于通用电子设备。
高频印制电路板：采用特殊介质材料，如PTFE、RF-35等，具有较低的介电常数和损耗因子，可用于高频和微波电路。
金属基板（Metal Core PCB）：在绝缘材料上铺设金属作为导热层，用于散热较高的电子设备。
医疗产线建设材料分类1.医疗设备材料：医疗设备是医疗产线中非常重要的一部分，涵盖了各种医疗仪器、器械等。
常见的医疗设备材料包括不锈钢、聚合物材料（如聚乙烯、聚丙烯）、陶瓷等。
这些材料具有高温耐性、耐腐蚀性和抗菌性等特点，能够满足医疗设备的需求。
2.医用电子材料：医用电子作为医疗产线中的重要组成部分，需要使用一系列的电子元器件和材料。
常见的医用电子材料包括半导体材料（如硅、锗）、电子陶瓷材料、电子塑料材料等。
这些材料具有优良的电学性能和热学性能，能够满足医用电子设备的要求。
3.医用消耗品：医用消耗品是医疗产线中必不可少的一部分，包括一次性医疗用品、临床试剂、药品等。
常见的医用消耗品材料主要包括塑料材料、纺织材料、玻璃材料等。
这些材料具有耐腐蚀性、耐热性和生物相容性等特点，能够确保医疗操作的安全性和卫生性。
4.医用包装材料：医用包装材料是保障医疗产品质量和安全的关键环节，需要使用一系列符合卫生标准的材料。
常见的医用包装材料包括纸张、塑料薄膜、泡沫材料等。
这些材料具有耐用、防水、防菌等特点，能够确保医疗产品在运输和储存过程中不受损坏和污染。
5.医用装饰材料：在医疗建筑中，装饰材料起到美化环境、改善舒适度的作用。
常见的医用装饰材料包括地板材料、墙面材料、天花板材料等。
这些材料一般要求具有防菌、防污、易清洁等特点，能够满足医疗环境的卫生要求。
总而言之，医疗产线建设中使用的材料包括医疗设备材料、医用电子材料、医用消耗品、医用包装材料和医用装饰材料等。
这些材料在医疗产线的建设中发挥着重要的作用，能够保障医疗操作的安全性和效率，提高医疗服务的质量和水平。
关于pcb板的基本知识
PCB板是一种电子元器件，其全称为Printed Circuit Board，即印制
电路板。
它是一种通过印刷方式将导体、电路和其他电子元件固定在
一个机械支撑体上的技术。
PCB板的主要组成部分包括基材、导线和元器件。
基材通常由玻璃纤维、环氧树脂或聚酰亚胺等材料制成。
导线则是通过化学蚀刻、镀金
或喷锡等方式形成的，它们连接了不同的元器件。
元器件则包括各种
电容、电阻、晶体管和集成电路等。
PCB板有许多优点，其中最重要的是它可以大大提高生产效率和降低
成本。
相比于传统的手工布线技术，PCB板能够更快地完成电路设计
和生产，并且可以减少人为错误的发生率。
此外，由于PCB板具有高度可靠性和稳定性，因此被广泛应用于各种领域，如计算机硬件、通
信设备、航空航天和医疗设备等。
在制作PCB板时需要注意以下几个方面：
1. PCB板设计：首先需要进行电路设计，并确定PCB板的尺寸和形状。
在设计时需要考虑电路的复杂度、元器件的布局和电路板的层数等因素。
2. PCB板制造：制造PCB板需要进行一系列工艺流程，包括印刷、蚀刻、镀金和喷锡等步骤。
这些步骤需要在严格的环境下进行，以确保PCB板的质量和稳定性。
3. PCB板测试：在制作完成后，需要对PCB板进行测试以确保其功能正常。
测试可以通过使用测试仪器或手动检查来完成。
总之，PCB板是现代电子设备中不可或缺的一部分。
了解基本知识并掌握其制作过程可以帮助我们更好地理解电子设备的工作原理，并且有助于提高生产效率和降低成本。
线路板主要可以通过以下几种方式进行分类：
一、按材质：有纸质线路板、玻璃纤维线路板、复合材质线路板等。
1. 纸质覆铜板：成本较低，但性能相对较差。
2. 玻纤布覆铜板：机械强度和电气性能较好。
3. 复合基覆铜板：结合多种材料的优点。
二、按层数：分为单面板、双面板和多层板。
1、单面板：在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。
因为导线只出现在其中一面，所以就称这种PCB叫作单面线路板。
单面板通常制作简单，造价低，但是缺点是无法应用于太复杂的产品上。
2、双面板：是单面板的延伸，当单层布线不能满足电子产品的需要时，就要使用双面板了。
双面都有覆铜有走线，并且可以通过过孔来导通两层之间的线路，使之形成所需要的网络连接。
3、多层板：指具有三层以上的导电图形层与其间的绝缘材料以相隔层压而成，且其间导电
图形按要求互连的印制板。
多层线路板是电子信息技术向高速度、多功能、大容量、小体积、薄型化、轻量化方向发展的产物。
三、按用途：可分为通信线路板、计算机线路板、家电线路板等。
1. 通信线路板：用于通信设备中，如手机、基站等。
2. 计算机线路板：包括电脑主板、显卡等。
3. 消费电子线路板：如电视、音响等家电产品中的线路板。
4. 工业控制线路板：用于工业自动化设备中。
5. 汽车线路板：应用于汽车电子系统。
6. 医疗器械线路板：用于医疗设备中。
7. 航空航天线路板：在航空航天领域使用。
软硬结合板(Rigid-flex PCB)软硬结合板是一种兼具刚性PCB的耐久力和柔性PCB的适应力的新型印刷电路板，在所有类型的PCB中，软硬结合是对恶劣应用环境的抵抗力最强的，因此受到工业控制、医疗、军事设备生产商的青睐，内地的企业也正在逐步提高软硬结合板占总体产量的比例。
目录•软硬结合板的分类•软硬结合板的物理特性•软硬结合板的优点•软硬结合板的应用•软硬结合板的基本工艺流程软硬结合板的分类若是依制程分类，软板与硬板接合的方式，可区分为软硬复合板与软硬结合板两大类产品，差别在于软硬复合板的技术，可于制程中将软板和硬板组合，其中，有共通的盲孔和埋孔设计，因此可以有更高密度的电路设计，而软硬结合板的技术，则是软板和硬板分开制作后再行压合成单一片电路板，有讯号连接但无贯通孔的设计。
但目前惯用”软硬结合板”统称全部的软硬结合板产品，而不细分两者。
软硬结合板的物理特性软硬结合板在材料、设备与制程上，与原先软板、硬板各有差异。
在材料方面，硬板的材质是PCB的FR4之类的材质，软板的材质是PI或是PET类的材质，两材料之间有接合、热压收缩率不同等的问题，对于产品的稳定度而言是困难点，而且软硬结合板因为立体空间配置的特性，除XY轴面方向应力的考量，Z轴方向应力承受也是重要的考量，目前有材料供货商对PCB硬板或软板厂商，提供软硬结合板适用的改良型材料，如环氧树脂（Epoxy）或是改良型树脂（Resin）等材料，以符合PCB硬板或软板间的接合问题。
在设备方面，软硬结合板因为材料特性与产品规格的差异，在压合与镀铜部份的设备必需作修正，设备的适用程度将影响产品良率与稳定度，因此跨入软硬结合板的生产前须先考虑到设备的适用程度。
软硬结合板的优点软硬结合板相较於一般PCB之优点:1.重量轻2.介层薄3.传输路径短4.导通孔径小5.杂讯少,信赖性高软硬结合板较于硬板之优点：1.具曲挠性，可立体配线，依空间限制改变形状.2.耐高低温，耐燃.3.可折叠而不影响讯号传递功能.4.可防止静电干扰.5.化学变化稳定，安定性，可信赖度高.6.利于相关产品的设计，可减少装配工时及错误，并提高有关产品的使用寿命.7.使应用产品体积缩小，重量大幅减轻，功能增加，成本降低.软硬结合板的应用1.工业用途－工业用途包含工业、军事及医疗所用到的软硬板。
pcb特殊工艺分类PCB的特殊工艺包括但不限于以下几类：1. 超薄板和超厚板：超薄板是指厚度小于标准厚度的PCB，超厚板则相反，是指厚度大于标准厚度的PCB。
这些工艺常应用于特定的电子产品，如轻薄型电子产品（如智能手机、平板电脑）或高功率电子设备（如电源模块、电机驱动器）。
2. 阻抗板：阻抗板具有预设的阻抗值，用于控制电流在PCB上的流动，以优化电路性能。
3. 碳油和金手指：碳油是一种用于增加PCB耐磨性和导电性的涂层，而金手指则是PCB上涂有金涂层的连接部分，用于提供高质量的电连接。
4. 盲埋孔：盲孔是只在顶层或底层其中一层看得到的孔；埋孔是在内层过孔，孔的上下两面都在板子内部层。
这些工艺可以提高PCB的信号质量和整体性能。
5. 厚铜板：在FR-4外层粘合一层铜箔，当完成铜厚≥2oz，定义为厚铜板。
这种工艺可以提高PCB的散热能力和耐压能力。
6. 多层特殊叠层结构：层叠结构是影响PCB板EMC性能的一个重要因素，也是抑制电磁干扰的一个重要手段。
7. 电镀镍金/金手指：电镀镍金是指通过电镀的方式，使金粒子附着到PCB板上，因为附着力强，称为硬金；使用该工艺，可大大增加PCB的硬度和耐磨性，有效防止铜和其他金属的扩散，且适应热压焊与钎焊的要求。
8. 化镍钯金：在PCB打样中，采用化学的方法在印制线路铜层的表面沉上一层镍、钯和金，是一种非选择性的表面加工工艺。
9. 异形孔：PCB制作常遇到非圆形孔的制作，称为异形孔。
包括8字孔、菱形孔、方形孔、锯齿形孔等，主要分为孔内有铜（PTH）、孔内无铜（NPTH）两种。
这些特殊工艺可以提升PCB的性能、外观和功能，但同时也增加了设计和制造成本。
医疗PCB板的分类
随着现代医学技术的不断发展，越来越多的电子设备被应用于医疗领域。
而其中，PCB（Printed Circuit Board，印制电路板）作为电子设备中的基础部件，其应
用也越来越广泛。
医疗PCB板则是应用于医疗领域的PCB，根据其性质和用途，
医疗PCB板可以分为以下几类。
高频PCB板
医疗领域中常用的医疗设备，如超声波、心电图、诊断仪等，都需要使用高频
电子线路，而高频线路则需要应用高频PCB板。
高频PCB板需要满足高频电路的
特殊要求，如：低衰减、低阻抗、高可靠性等。
高频PCB板的制造要求非常高，
在材料选择、设计规范、加工工艺等方面都需要专业的技术支持。
放大器PCB板
医疗设备中的信号放大器和放大式传感器等功能模块都需要使用放大器PCB板。
相比普通PCB板，放大器PCB板需要具有更高的电路精度和稳定性，并且需要对
信号隔离和抗干扰等要求做出特殊处理。
医疗设备在实际应用中，需要具备高可靠性和高精度等特点，因此放大器PCB板需要在制造工艺上做到尽善尽美。
脑电图PCB板
脑电图是检测脑电活动的重要设备，而脑电图PCB板就是脑电图设备中的重要组成部分。
脑电图PCB板需要具备高稳定性、高精度、低噪声、强抗干扰等特点。
在制造脑电图PCB板时，需要考虑线路层的设计、严格的工艺控制、贴片电容等
元器件的选用等。
激光设备PCB板
激光设备在医疗领域中应用十分广泛，如：激光治疗仪、激光手术刀、激光探
测仪器等。
而与激光设备相关的PCB板，也需要具备一些特殊性能，如高精度、
高可靠性、抗干扰等。
在制造和设计激光设备PCB板时，还需要特别注意对光学
元器件的保护和组装以及对激光辐射安全的检测。
其他医疗PCB板
除了以上几种类型的医疗PCB板，医疗设备中还有很多其他的PCB板应用。
例如，心率监测器、血压计、糖尿病检测仪等医疗测量设备，都需要使用医疗PCB 板。
此外，医疗PCB板还应用于医疗影像设备、医疗机器人、医疗外科刀等方面。
这些设备所需要的PCB板都需要具备不同的特性，因此制造医疗PCB板需要根据
不同的需求进行特殊设计和制造。
总结而言，医疗PCB板具有特殊的性能要求，根据不同的用途和需求，其设计、制造、检测等方面都需要特别注意。
鉴于医疗PCB板的重要性，制造医疗PCB板
的企业也需要具有专业的技术人员和优秀的生产设备，以确保医疗设备的质量和安全。
