【自制天文望远镜】自己如何制作望远镜图解天文望远镜DIY步骤如何自制望远镜望远镜实际上就是一个使远处的物体看起来变近的工具。
为了实现这个功能，望远镜上有一个装置（物镜，也叫作主镜）可以收集远处物体发出的光，并将光线（图像）传到另一个装置（目镜透镜）的焦点处，后者会将图像放大并传到您的眼里。
按照以下的步骤，您就能自己在家里制作出一个简单的望远镜：两片放大镜——直径大约在2.5——3厘米之间（如果其中一片放大镜比另一片大些，效果会更好）一个纸筒——用纸巾或者礼品包装纸卷成筒状（长一些会比较好）胶带剪刀一把直尺、码尺或者卷尺印有内容的纸——报纸或者杂志都可以按照以下步骤来组装望远镜：拿出两片放大镜和一篇打印好的文章。
将一片放大镜（大的那一片）放在您和纸之间。
文章上的影像看起来会很模糊。
将另一个放大镜放在您的眼睛和第一个放大镜之间。
前后移动第二片玻璃，直到印刷内容看起来非常清晰。
您将注意到文章看起来变大了，并且是倒立的。
请一个朋友帮助测量两片放大镜之间的距离，并记录下来。
在纸筒靠近前端开口处大约2.5厘米的地方剪一个槽。
不要将卷筒剪穿。
这个槽应能够容纳较大的那片放大镜。
在纸筒上再剪一个槽，这个槽及第一个槽之间的距离等于您的朋友所记录的距离。
这是放置第二片放大镜的地方。
将两片放大镜放在相应的槽上（大的放在前面，小的放在后面），并用胶带将它们固定好。
在较小的放大镜后面留大约1——2厘米的卷筒，将多余的卷筒剪掉。
用这个望远镜来看印有内容的纸张，以检查它是否制作成功了。
您也许要花点精力来确定两个镜片之间的准确距离，从而使图像能够聚焦。
您已经制作成了一个简单的折射望远镜！有了这个望远镜，您就可以用它来观察月亮、一些星团和地球上的东西（比如鸟）。
以上就是普通望远镜的制作方法，接下来让我们一起看看如何制作更专业的天然望远镜。
【图解教程】自制天文望远镜自制天文望远镜记得小的时候，夏天的晚上常常停电，没电的晚上人们只能坐在门口乘凉，在美丽的星空下闲聊等待睡意的来临，在那漆黑的晚上，明亮的繁星显得异常的美丽，引人无限联想，好奇的心一直想弄明白，宇宙的深处有些什么奇妙的场景，有没有外星人，他们是不是比我们更加发达等等。

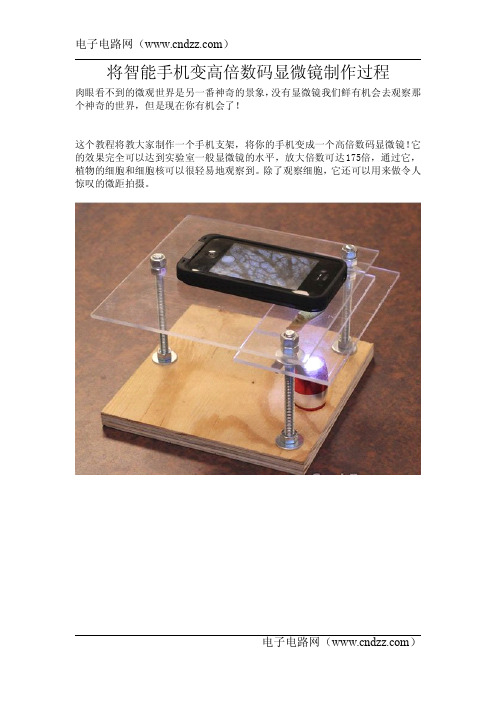

将智能手机变高倍数码显微镜制作过程肉眼看不到的微观世界是另一番神奇的景象，没有显微镜我们鲜有机会去观察那个神奇的世界，但是现在你有机会了！这个教程将教大家制作一个手机支架，将你的手机变成一个高倍数码显微镜！它的效果完全可以达到实验室一般显微镜的水平，放大倍数可达175倍，通过它，植物的细胞和细胞核可以很轻易地观察到。
除了观察细胞，它还可以用来做令人惊叹的微距拍摄。
一、工具和材料整个支架的花费只有几十元（手机不算，本教程用的是iPhone4s），制作过程大概需要20分钟。
材料：3个螺栓，9个配套的螺母，2个配套的蝶形螺母，5个配套的垫圈1块胶合板2块有机玻璃激光笔对角镜头（从激光笔上拆下来的）LED灯（观察需要背光的标本时使用）工具：电钻钻头尺子二、从激光笔上取聚光镜头从任何一个激光笔都可以取到需要的镜头，X宝上9块包邮的都可以，无需浪费钱买那种很好的。
三、聚光镜头的几个注意事项从镜头的侧面看，镜头并不是对称的。
在镜头的一边有大约1mm厚的半透明带，这一边一定不能对着手机摄像头。
你可以用一个发卡夹住镜头放在摄像头前面进行测试，如果方向是对的，你应该能从手机里面看到一个更大的视野。
拿着这样一个小镜头非常不便，而且拍照的时候也无法保持稳定，这就是我们需要做一个支架的原因。
四、钻螺栓孔五、嵌入镜头找一个和镜头直径相同或略小的钻头。
钻孔的位置和2个螺栓在同一条线上。
如果钻的孔不是刚刚好，用砂纸或者打磨头小心打磨，千万不要弄大了！镜头应该和手机摄像头尽量接近。
如果你的手机没装保护套，就让镜头和有机玻璃的面水平，如果装了保护套，就让镜头稍微突出一点，以便更接近镜头。
六、给光源钻孔光源一定要确保在聚光镜头的正下方。
确定光源位置最好的办法就是把放手机的台滑到最底部，然后用铅笔从聚光镜头的孔进行标记。
7、组装8、使用第一层有机玻璃镜头，第二层为载物层，上下调节可以进行调焦。
调节螺母，手机需要尽量水平放置，有很多APP可以协助。
【自制天文望远镜】自己如何制作望远镜图解天文望远镜DIY步骤如何自制望远镜望远镜实际上就是一个使远处的物体看起来变近的工具。
为了实现这个功能，望远镜上有一个装置（物镜，也叫作主镜）可以收集远处物体发出的光，并将光线（图像）传到另一个装置（目镜透镜）的焦点处，后者会将图像放大并传到您的眼里。
按照以下的步骤，您就能自己在家里制作出一个简单的望远镜：两片放大镜——直径大约在2.5——3厘米之间（如果其中一片放大镜比另一片大些，效果会更好）一个纸筒——用纸巾或者礼品包装纸卷成筒状（长一些会比较好）胶带剪刀一把直尺、码尺或者卷尺印有内容的纸——报纸或者杂志都可以按照以下步骤来组装望远镜：拿出两片放大镜和一篇打印好的文章。
将一片放大镜（大的那一片）放在您和纸之间。
文章上的影像看起来会很模糊。
将另一个放大镜放在您的眼睛和第一个放大镜之间。
前后移动第二片玻璃，直到印刷内容看起来非常清晰。
您将注意到文章看起来变大了，并且是倒立的。
请一个朋友帮助测量两片放大镜之间的距离，并记录下来。
在纸筒靠近前端开口处大约2.5厘米的地方剪一个槽。
不要将卷筒剪穿。
这个槽应能够容纳较大的那片放大镜。
在纸筒上再剪一个槽，这个槽与第一个槽之间的距离等于您的朋友所记录的距离。
这是放置第二片放大镜的地方。
将两片放大镜放在相应的槽上（大的放在前面，小的放在后面），并用胶带将它们固定好。
在较小的放大镜后面留大约1——2厘米的卷筒，将多余的卷筒剪掉。
用这个望远镜来看印有内容的纸张，以检查它是否制作成功了。
您也许要花点精力来确定两个镜片之间的准确距离，从而使图像能够聚焦。
您已经制作成了一个简单的折射望远镜！有了这个望远镜，您就可以用它来观察月亮、一些星团和地球上的东西（比如鸟）。
以上就是普通望远镜的制作方法，接下来让我们一起看看如何制作更专业的天然望远镜。
【图解教程】自制天文望远镜自制天文望远镜记得小的时候，夏天的晚上常常停电，没电的晚上人们只能坐在门口乘凉，在美丽的星空下闲聊等待睡意的来临，在那漆黑的晚上，明亮的繁星显得异常的美丽，引人无限联想，好奇的心一直想弄明白，宇宙的深处有些什么奇妙的场景，有没有外星人，他们是不是比我们更加发达等等。
一分钟就可以将手机变成超清照相机，你需要的只是一根废弃
激光笔
如今的手机已经够好玩的了，太多的功能和乐趣让人们对它爱不释手。
然而，今天我们将要看到的这种玩法会让喜爱摄影的朋友更加热爱手机，因为利用废弃的激光笔就可以把手机变成显微镜超清照相机。
你首先需要准备的就是一根激光笔了，将激光笔的头拧开后，你会看到这样一个小小的镜片。
将镜片固定在一个小发卡上。
再将发夹粘在手机后面，确保镜片与手机镜头重合，这样显微镜超清照相机就完成了！
现在看起来是不是超清晰啦。
想想以前丢弃的那么多废弃的激光笔，现在都觉得肉疼。
其实想要变废为宝就是这么简单，快点自己动手尝试一下吧。

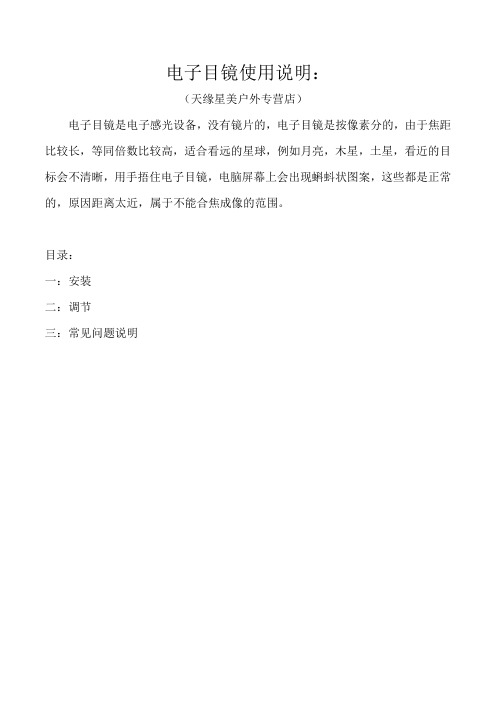

电子目镜使用说明：（天缘星美户外专营店）电子目镜是电子感光设备，没有镜片的，电子目镜是按像素分的，由于焦距比较长，等同倍数比较高，适合看远的星球，例如月亮，木星，土星，看近的目标会不清晰，用手捂住电子目镜，电脑屏幕上会出现蝌蚪状图案，这些都是正常的，原因距离太近，属于不能合焦成像的范围。
目录：一：安装二：调节三：常见问题说明一：安装1：折射天文望远镜：取下目镜，电子目镜直接安装在天顶镜后面；2：反射天文望远镜：取下目镜，电子目镜直接安装在目镜的位置（调焦筒上）；反射望远镜没有天顶镜的。
二：调节：1：安装完毕，另一端USB口插到电脑上，对于XP系统，打开“我的电脑”---“视频设备”---即可出现图像，（WIN7系统需要一个驱动，发信箱）；对于笔记本等有内置摄像头的，关闭摄像头。
2:：安装完毕，就可以调节调焦轮，来调节清晰度。
装目镜的时候，是对准的月亮，换上电子目镜以后，大家可以发现，电子目镜在电脑上是黑屏的，看不到月亮，什么原因呢?因为：目镜装在天顶镜上的时候，是用螺丝压紧固定的，这个时候，目镜的中心线和天顶镜的中心是不重合的，是偏离的，偏离程度，根据目镜、天顶镜间隙不同而不同。
换上电子目镜后，这个间隙就变化了，中心线偏离程度变化了，所以就产生这个情况：装目镜能看到月亮，换上电子目镜，就看不到月亮了，是正常的，需要重新调节。
3：试验目标：晚上对准月亮，月亮是最佳的试验对象。
如果月亮是半月牙状态，效果更佳，可以清晰的拍到环形山，陨石坑等月表景象。
注意观测地点的选择，要远离城市光污染，远离城市空气污染。
最好在郊外，空气好的地方。
空气质量不好的地方，会严重影响成像质量。
因为空气灰尘和悬浮的颗粒，在电子目镜高倍放大后，会造成映像模糊。
光污染，简单说，就是我们身处环境周围灯光光线比较强，会降低和星星亮度的差别，导致更多的星星看不到。
在电脑上显示也会模糊。
举例说明：在城市中，晚上我们抬头看天上，能看到几颗星星？为什么在山区的农村，能看到满天星星呢？小时候学过歌谣：满天的星星数也数不清。
自制天文望远镜的几种方法第一种方法:现有以下材料：焦距为120mm，口径为40mm的凸透镜*2焦距为40mm，口径为25mm的凸透镜*2口径为20mm的凹透镜*2如果要倍率尽可能的大，镜片应该怎样搭配？问题补充：谢谢wjj253465799 的帮忙，不过我没说清楚，*2是指2个，也就是说口径为40凸镜的有2个，口径为25的凸镜有2个，凹镜也有2个最佳答案:用焦距为120mm，口径为40mm的凸透镜*2 做物镜口径为20mm的凹透镜*2做目镜焦距为40mm，口径为25mm的凸透镜*2 放在最后做增倍镜第二种方法:2）制作方法a）选择物镜和目镜。
买来的物镜测定焦距，把物镜对着太阳，在镜片的另一侧放张白纸板，前后移动白纸板，使太阳在白纸板上成像清晰。
用直尺量出镜片到白纸板的距离，这个距离就是镜片的焦距，为17.8厘米。
目镜的焦距已测得，是2厘米。
b）设计镜筒。
为了便于调节焦距，以适应视力不同的人观测，整个镜筒做成两节，一节是物镜镜筒，一节是目镜镜筒。
它们都用黄纸板（马粪纸）制作。
物镜镜筒的直径约等于物镜的直径，物镜镜筒的长度约等于物镜的焦距。
目精镜筒的直径约等于目镜的直径，目镜镜筒的长度比目镜焦距长50~80毫米。
目镜镜筒的外径等于物镜镜筒的内径，使得目镜镜筒既能插入物镜镜筒，又能贴得比较紧，便于前后调节焦距。
c）物镜镜筒的制作。
先找一根长度稍长于物镜焦距、直径约等于物镜直径的圆管做芯柱。
物镜镜筒用黄板纸条卷绕两三层制作。
先把黄板纸切成70~80毫米宽的纸条。
其中准备做第一层的黄板纸条，一面涂上墨，等墨干透后就可以卷镜筒了。
注意墨面朝里，以消除杂散光。
在芯柱上卷绕黄板纸条的时候，纸条一圈紧挨一圈，不能有间隙，也不能重叠。
在镜筒的两端和纸条的接头处，要用涂有浆糊或胶水的牛皮纸固定好。
第一层卷好后，在第一层外面涂上浆糊或胶水，然后卷绕第二层。
为了粘得更牢，第二层的黄板纸条里面也涂上浆糊或胶水。
第二层的卷绕方向和第一层相反。
天文望远镜制作方法
制作天文望远镜的方法有很多种，这里介绍一种简单的方法：
材料：
1. 两个卡纸纸管（长度约为30厘米，直径约为5-7厘米）
2. 两个透明塑料透镜（放大镜透镜或放大镜片等）
3. 胶带
4. 剪刀
5. 尺子
步骤：
1. 在卡纸纸管的一端切一个直径略小于透镜的圆孔，孔的位置应该是与纸管中心对称的。
2. 把透明塑料透镜放在卡纸纸管的另一端，并用胶带固定好。
3. 重复步骤1和2，制作第二个天文望远镜筒。
4. 将两个天文望远镜筒依次叠放在一起，使两个透镜的距离大致相等。
5. 用胶带将两个望远镜筒固定在一起，确保筒之间的间隔不会变动。
6. 完成后，可以通过一个望远筒朝向天空，同时通过另一个望远筒观察，以增大视野和放大效果。
请注意，这种自制的天文望远镜只是一种简易的方法，其观测效果可能不如专业的天文望远镜好。
自制天文望远镜一、问题的提出对于每一个喜爱科学，尤其是喜爱天文学的人，望远镜自是一种最令人向往的科学仪器。
每逢晴朗的夜晚，面对着浩瀚的宇宙，那千姿百态、五颜六色的天体是多么令人神往啊！在这个时候，谁都希望自己有一架小型的天文望远镜，用来看看月亮上的环行山、金星的盈亏、土星的光环、木星的卫星、火星上的极冠以及仙女座大星云、猎户座大星云等等。
这样的望远镜最好是自己动手做。
在科学技术高等发达的今天，无论是从理论方面，或是从技术方面看，每一个有志于天文观测的爱好者，自己制作天文望远镜是完全可以做得到的。
二、研究目的通过自制天文望远镜，了解并掌握望远镜的基本光学知识，学会自制简单小型的开普勒式折射望远镜。
培养自己的动手动手能力。
而且当掌握了这门技术之后，就能更主动的在天文科学领域中发挥自己的特长。
三、研究内容天文望远镜有许多种类。
可是，从制作技术、经济条件和使用特点等方面考虑，对于业余天文爱好者比较合适的，要算是简单小型伽利略式折射望远镜、简单小型开普勒式折射望远镜等。
我们所研究、制作的望远镜是开普勒氏折射望远镜。
１．自制望远镜的基本光学知识1）光学元件的成像原理开普勒氏折射望远镜所采用的光学元件，主要是凸透镜。
为了讨论方便，首先需掌握几条定义：顶点：镜面的中心，叫做镜面的顶点。
曲率中心：球面法线的交点C，叫做镜面的曲率中心。
曲率半径：由镜面曲率中心C到镜面上的距离，叫做曲率半径。
主平面和主点：有时为了简化光学系统成像的作图方法，在光学系统中另设立两个特殊的垂直于主光轴的平面，即如果光线进入到光学系统内，与第一平面MN相交于距离主光轴h点M，那么，在光线从光学系统出来时，与第二个平面M’N’ 相交的点M’，仍然与主光轴具有的距离。
这两个平面，称为第一主平面和第二主平面。
第一主平面和主光轴的交点，称为第一主点；第二主平面和主光轴的交点，称为第二主点。
如图1的N和N’两点。
这样，从主点到光学系统的第一、第二焦点F和F’点的距离，就是光学系统的第一焦距和第二焦距。
*自制天文望远镜*第一章望远镜基本原理黄隆1.1 天文望远镜光学原理望远镜由物镜和目镜组成，接近景物的凸形透镜或凹形反射镜叫做物镜，靠近眼睛那块叫做目镜。
远景物的光源视作平行光，根据光学原埋，平行光经过透镜或球面凹形反射镜便会聚焦在一点上，这就是焦点。
焦点与物镜距离就是焦距。
再利用一块比物镜焦距短的凸透镜或目镜就可以把成像放大，这时观察者觉得远处景物被拉近，看得特别清楚。
折射镜是由一组透镜组成，反射式则包括一块镀了反光金属面的凹形球面镜和把光源作90 度反射的平面镜。
两者的吸光率大致相同。
折射和反射镜各有优点，现分别讨论。
O=物镜E=目镜f =焦点fo=物镜焦距fe=目镜焦距D=物镜口径d =斜镜1.2 折射和反射望远镜的选择折射望远镜的优点1.影像稳定折射式望远镜镜筒密封，避免了空气对流现象。
2.彗像差矫正利用不同的透镜组合来矫正彗像差(Coma)。
3.保养主镜密封，不会被污浊空气侵蚀，基本上不用保养。
折射望远镜的缺点1.色差不同波长光波成像在焦点附近，所以望远镜出现彩色光环围绕成像。
矫正色差时要增加一块不同折射率的透镜，但矫正大口径镜就不容易。
2.镜筒长为了消除色差，设计望远镜时就要把焦距尽量增长，约主镜口径的十五倍，以六吋口径计算，便是七呎半长，而且用起来又不方便，业余制镜者要造一座这样长而稳定度高的脚架很是困难的一回事。
3.价钱贵光线要穿过透镜关系，所以要采用清晰度高，质地优良的玻璃，这样价钱就贵许多。
全部完成后的价钱也比同一口径的反射镜贵数倍至十数倍。
反射望远镜的优点1.消色差任何可见光均聚焦于一点。
2.镜筒短通常镜筒长度只有主镜直径八倍，所以比折射镜筒约短两倍。
短的镜筒操作力便，又容易制造稳定性高的脚架。
3.价钱便宜光线只在主镜表面反射，制镜者可以购买较经济的普通玻璃去制造反射镜的主要部份。
反射望远镜缺点1.遮光对角镜放置在主镜前，把部份入射光线遮掉，而对角镜支架又产生绕射，三支架或四支架的便形成六条或四条由光星发射出来的光线。
