智能可调式恒流高压静电除尘电源

电除尘高压电源的特性及比较1 几种电源主要性能比较见表 1。

a）节能分析电除尘高压电源的节能有两个方面，一方面是电源本身的效率，即电源的电能利用率，另一方面是运行过程的电场实际耗电量。

高压电源电能利用率从高到低是高频电源>中频电源>三相 SCR 电源>单相 SCR 电源；而电场实际耗电量与电除尘工况、电源供电方式、控制模式等有关，不同厂家的产品可能会有不同效果。

b）除尘效率分析从电除尘效率角度，考虑高压电源的选择主要取决于工况。

如果电场的实际运行火花电压低，电场的电流小，应尽量选用二次电压纹波系数小的电源，即可选择三相 SCR 电源、中频电源、高频电源等，与单相 SCR 电源相比，该三种电源能大大提高电场的输入电能，提高运行参数，有利于提高电除尘的效率；如果单相 SCR 电源运行时，电场的运行电流大电压高，接近额定值，并且火花少，则可选择较大功率的三相电源进一步提高电源的注入功率来提高除尘效率。

3 高频高压电源与常规单相 SCR 电源输出电压波形比较见图 1：图 1 电场二次电压波形对从图 1 中可以看出，在相同峰值电压时，高频高压电源的平均电压比常规电源（单相SCR 电源）要高很多。

三相 SCR 电源、中频电源在该特性上与高频电源类似；该特性也是这三种电源与常规电源的最显著区别点。

4 中频电源与三相 SCR 电源相比，主要不同点有：a）三相 SCR 电源与中频电源的输出纹波系数都比单相 SCR 电源小，有相近的平均电压输出值；b）火花关断中频电源比三相 SCR 电源快，冲击小，间隙供电脉冲宽度中频电源比三相SCR 电源窄；c）供电方式中频电源与三相 SCR 电源采用不同的控制原理；d）整流变压器噪声中频电源相对较大。

5 高频高压电源与中频电源相比，主要不同点有：a）高频高压电源为一体化结构，而中频电源为分体式结构；b）高频电源大功率较难实现，而中频电源大功率不存在问题； c）高频高压电源价格比中频电源高。

静电除尘器用高频基波脉冲高压电源各类高压电源的性能对比与高频脉冲高压电源概述在饱受雾霾之苦的今天。

随着我国对环境保护的日益重视，燃煤电厂的污染排放受到人们的关注，国家和地方环保部门对燃煤电厂污染物的排放和总量有了较严格的控制，并且排放标准逐年升高。

这就迫使企业对现有的静电除尘器设备进行不断的升级和改造。

但是现有的问题是，很多企业的静电除尘器在当初设计时没有考虑到未来的排放标准会如此苛刻，导致一批静电除尘器在今天的环保标准下排放超标。

而在静电除尘器改造中，增加电场又没有足够的场地，用袋式除尘器又担心后期的维护成本。

所以提高静电除尘器配套高压电源的供电技术，才是解决这个问题最有效的捷径。

下面我们就通过高压电源原理以及粉尘的荷电机理来论证一款由中国自主研发的新型静电除尘器供电系统—高频基波脉冲高压电源。

一、静电除尘器用高压电源发展的三个阶段：第一阶段：工频高压电源1、恒流源：单相交流380V输入,变压器分档调幅调压，高压硅堆整流输出。

输出频率100Hz。

二次电压输出波形：纹波较大的直流（DC）电压波形。

2、单相可控硅高压电源：单相交流380V输入，可控硅调相调压，高压整流变压器输出。

输出频率100Hz。

二次电压输出波形：纹波较大的直流（DC）电压波形。

3、三相可控硅高压电源：三相交流380V输入，可控硅调相调压，高压整流变压器输出。

输出频率300Hz。

二次电压输出波形：纹波较小的直流（DC）电压波形。

第二阶段：高频高压电源1、按输出频率可分为：10 kHz、20 kHz、50 kHz。

2、按调压方式可分为：调频高频电源、调幅高频电源。

三相交流380V输入，可控硅/二极管调相调压，IGBT全桥逆变经高压整流变压器输出。

输出频率10 kHz、20 kHz、50kHz。

二次电压输出波形：基本上纯直流的（DC）电压波形。

第三阶段：工频基波脉冲高压电源工频基波脉冲高压电源：由两组独立电源组成即基波电源和脉冲电源。

电除尘高频高压电源三种控制模式的比对三种控制模式：调频控制模式；调幅控制模式；脉冲控制模式1 前言近几年，随着高频高压电源在电除尘行业的应用，其功率已由原来的600—800mA/80KV发展到现在的mA/80KV，满足了电除尘器大部分的要求，因此其应用范围和数量迅速扩大，对其应用研究也更加深入。

由于电除尘高频高压电源是一种基于高频开关技术的新型电源，与可控硅电源有着本质的不同。

其体积小、节能、高效率等特性及对电除尘收尘突出的优点已被业内肯定，但由于其工作原理及控制方式也有别于其它常规电源，有必要对其控制特点作特别的分析和研究，有利于高频电源的研究和推广，满足市场的需求。

2 电除尘高频高压电源技术方案根据国内外有关资料以及目前市场上运用的高频电源来看，电除尘高频高压电源方案虽各有特色，但总结电路上基本上相类似，主要由工频整流滤波，谐振逆变电路，高频升压整流输出以及对电源的控制部分构成。

采用的开关器件有单IGBT、IGBT模块、IPM模块；控制普遍采用DSP数字信号处理器或单片机。

其不同在于触发控制模式上。

高频高压电源主回路工作原理及特点：A、工频整流、滤波。

三相380V交流经三相整流得到直流电压，经LC滤波输出530V的直流母线电压。

B、开关逆变：直流电压经由PM模块或IGBT模块组成的全桥逆变电路。

由于是大功率逆变，为减少开关损耗，降低开关模块的温升和电流电压应力，主回路均采用串联谐振拓补电路，即采用谐振电容Cs，谐振电感Ls及利用高频变压器漏感组成高频谐振式逆变电路。

当L&C参数选择合适，配合合适的开关频率和控制模式，能使开关模块工作在零电流开通和零电压关断模式，即软开关状态；大大降低了开关损耗，并且能有效减少进入高频变压器的高次谐波，也减少变压器及硅堆的损耗。

C、高频升压、整流。

逆变波形经高频变压器升压，再经高频整流桥整流，在ESP负载上得到基本上纯直流电压波形。

3电除尘高频高压电源控制方案我们根据国内外有关资料以及目前市场上运用的高频电源分析来看，对高频触发脉冲控制主要可分为：调频控制模式；调幅控制模式；脉冲控制模式三种。

HPS-2高频恒流高压直流电源使用说明书襄阳九鼎昊天环保设备有限公司目录产品用途 (2)高频恒流电源简介 (3)产品型号说明 (7)产品规格表 (8)HPS-2系列高频恒流电源结构图 (9)设备安装 (18)系统运行控制 (23)HPS-2高频恒流电源操作说明 (24)HPS-2高频恒流电源操作规程 (29)现场运行调试 (30)常见故障及其排除方法 (30)包装及运输 (31)产品成套范围和定货须知 (31)附表（1） (33)附表（2） (34)产品用途本使用说明书主要针对静电沉积用高频恒流高压直流电源的选型、采购、包装运输、安装、运行及维护等方面进行说明。

本使用说明书中下文涉及到高频恒流高压直流电源简称为高频恒流电源。

本产品（高频恒流电源）与静电沉积电场配套使用，即是与静电除尘器、脱硫后置湿式静电除尘器、静电捕焦油器、静电除雾器、静电除油（盐）雾器等配套的高压供电设备，是以上设备供电的首选产品。

同时也是同行业中其它类型供电电源（可控硅电源-SCR、工频恒流源HL、三相电源、调幅电源）更新换代的首选产品。

本产品主要应用行业有：火电、钢铁、水泥、有色冶炼、煤焦化、化工、电子、植绒及其它静电沉积场所。

高频恒流电源简介1.工作原理HPS-2高频恒流电源由工频三相交流电输入，经整流变为工频恒压电源，再经过逆变器逆变成为高频交流电压源，通过恒流组件进行V/I转换把高频交流电压源转化为近似正弦的高频交流电流源，再经升压变压器将高频交流电流源转化为高频高压交流电流源，最后整流输出变为高频恒流高压直流电流源。

图（1） HPS-2高频恒流电源工作原理框图2.技术特点2.1一体化强迫水冷设计，提升IGBT和变压器的可靠性；下出线结构与国际流行结构接轨；侧出线结构更适合对现有电源进行改造；2.2 逆变器采用模块化设计：主回路采用叠层母排设计，降低母线杂散电感；采用SEMIKRON第四代SEMiX封装的IGBT和三相整流桥，功率密度更大；电源高度集成化，可维护性好，故障率低；2.3 变压器油箱采用经特殊处理的不锈钢材料，降低附加损耗，提升抗腐蚀性和适应环境的能力；一体化强迫水冷设计，提高电源运行的可靠性；变压器铁芯采用新型纳米非晶材料，经特殊工艺回火、磁化处理，损耗更低，体积更小；2.4 主控板采用8层集约化设计；主控芯片为高速数字处理芯片DSP，150MHz 主频，32位浮点运算，采用PWM矢量控制；基于光纤以太网的Modbus通讯协议；2.5高频恒流电源控制系统具有抗干扰性能强，响应速度快，通讯速率高，组网容易等特点；2.6针对不同工况采用不同的火花处理方式，通过火花“能级”跟踪控制，提高除尘效率。

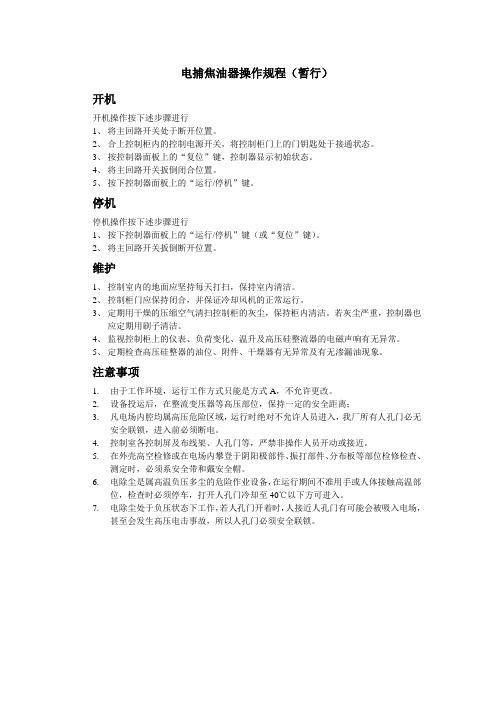

电捕焦油器操作规程（暂行）开机开机操作按下述步骤进行1、将主回路开关处于断开位置。

2、合上控制柜内的控制电源开关，将控制柜门上的门钥匙处于接通状态。

3、按控制器面板上的“复位”键，控制器显示初始状态。

4、将主回路开关扳倒闭合位置。

5、按下控制器面板上的“运行/停机”键。

停机停机操作按下述步骤进行1、按下控制器面板上的“运行/停机”键（或“复位”键）。

2、将主回路开关扳倒断开位置。

维护1、控制室内的地面应坚持每天打扫，保持室内清洁。

2、控制柜门应保持闭合，并保证冷却风机的正常运行。

3、定期用干燥的压缩空气清扫控制柜的灰尘，保持柜内清洁。

若灰尘严重，控制器也应定期用刷子清洁。

4、监视控制柜上的仪表、负荷变化、温升及高压硅整流器的电磁声响有无异常。

5、定期检查高压硅整器的油位、附件、干燥器有无异常及有无渗漏油现象。

注意事项1.由于工作环境，运行工作方式只能是方式A，不允许更改。

2.设备投运后，在整流变压器等高压部位，保持一定的安全距离；3.凡电场内腔均属高压危险区域，运行时绝对不允许人员进入，我厂所有人孔门必无安全联锁，进入前必须断电。

4.控制室各控制屏及布线架、人孔门等，严禁非操作人员开动或接近。

5.在外壳高空检修或在电场内攀登于阴阳极部件、振打部件、分布板等部位检修检查、测定时，必须系安全带和戴安全帽。

6.电除尘是属高温负压多尘的危险作业设备，在运行期间不准用手或人体接触高温部位，检查时必须停车，打开人孔门冷却至40℃以下方可进入。

7.电除尘处于负压状态下工作，若人孔门开着时，人接近人孔门有可能会被吸入电场，甚至会发生高压电击事故，所以人孔门必须安全联锁。

电除尘器高频用电源介绍电除尘器是一种应用广泛的环保设备，用于除去工业生产中产生的有害气体和粉尘。

而高频用电源作为电除尘器中的重要组成部分，发挥着至关重要的作用。

本文将介绍电除尘器高频用电源的相关知识。

什么是电除尘器高频用电源电除尘器高频用电源，顾名思义，是指用于驱动电除尘器中高频电场的电源装置。

在电除尘器中，高频电场的作用是产生高强度的电场，使空气中的粉尘带电并聚集在电除尘器的收集板上，从而实现粉尘的除去。

与传统的电源装置相比，电除尘器高频用电源输出的电流为高频电流，频率在数十kHz~MHz范围内。

这一特性使得高频用电源在驱动电除尘器中能够高效地产生高强度电场，从而更好地完成除尘任务。

高频用电源的工作原理电除尘器高频用电源主要包括变压器、整流器、逆变器、控制电路等部分。

在工作时，高频用电源首先将普通电网中的电能通过变压器进行变压升高，再经过整流器转换成直流电源，接着经过逆变器将直流电源转换成高频交流电源，最后输送到电除尘器中的金属板电极上。

高频用电源是通过逆变器产生高频交流电源的，其频率通常在10 kHz~500kHz之间，较高的频率使得电源能够产生更高强度的电场，从而更高效地进行除尘。

高频电源通过将普通电能进行变压、整流、逆变等转换，从而产生所需的高频电流，驱动电除尘器中的电极产生高强度电场，促使空气中的粉尘带电并聚集在电极板上。

高频用电源的优点和应用高频用电源相比于传统的电源装置有着许多优点。

首先，高频用电源能够产生更高强度的电场，从而更有效地去除工业生产中产生的粉尘。

其次，高频用电源的输送效率更高，节省更多的能源成本。

此外，高频用电源具有结构简单、工作稳定等优点。

高频用电源在许多行业中都有着广泛的应用，包括化工、冶金、矿山、电力等行业。

鉴于其高效、稳定的优点，高频用电源未来将在环保设备领域得到更广泛的应用。

总结电除尘器高频用电源是电除尘器中的重要组成部分，是实现除尘效果的关键。

高频用电源的工作原理是基于变压、整流、逆变等基本原理，其结构简单、工作稳定、效率高等优点被广泛应用于化工、冶金、矿山、电力等行业。

电除尘脉冲电源原理及作用嘿，朋友们！今天咱们来聊聊电除尘脉冲电源这个超酷的东西。

你可以把它想象成是一个超级英雄，专门在灰尘的世界里大显身手。

这个电除尘脉冲电源的原理啊，就像是一场精心编排的“电之舞”。

它能产生高电压的脉冲，就好比是一个超级大力士，突然之间爆发出强大的力量。

这个高电压脉冲呢，就像一群充满活力的小电精灵，到处乱窜。

当这些小电精灵跑到电除尘器里面的时候，那场面可就热闹啦。

电除尘器里有那些收集灰尘的极板，就像是一个个灰尘的“小牢房”。

正常情况下，灰尘可能还在那里逍遥自在地飘着，但是电除尘脉冲电源一启动，那些小电精灵就开始工作啦。

灰尘颗粒就像是一群调皮捣蛋的小坏蛋，突然被这些小电精灵包围。

小电精灵身上带的电就像有魔力的胶水一样，一下子就把灰尘小坏蛋们粘住了。

你看啊，这个脉冲电源产生的脉冲，就像是一阵一阵的魔法攻击。

一会儿来一波，一会儿又来一波，把灰尘打得毫无招架之力。

如果把灰尘比作是一群入侵地球的小怪兽，那这个电除尘脉冲电源就是超级奥特曼，轻松地把小怪兽们一网打尽。

它的作用可大啦！在那些工厂里，要是没有这个电除尘脉冲电源，那可就像是在开一场灰尘大派对。

到处都是灰尘在狂欢，机器设备都要被灰尘给“活埋”了。

但是有了这个神奇的电源，就像是有了一个超级清洁工，瞬间把灰尘都清理得干干净净。

而且啊，这个电除尘脉冲电源还特别聪明呢。

它知道什么时候该发力，什么时候可以休息一下。

就像一个懂得劳逸结合的小工匠，不会一直傻乎乎地工作。

它就这么有节奏地释放脉冲，高效地把灰尘从空气中揪出来。

想象一下，如果把空气当成是一条清澈的河流，灰尘就是河里的垃圾。

电除尘脉冲电源就是那个拿着大网的渔夫，专门把垃圾从河里捞出来，让河流又变得清澈无比。

在环保的大舞台上，电除尘脉冲电源可是当之无愧的明星。

它用自己独特的方式，默默地为我们创造一个干净、清爽的世界。

如果没有它，我们可能都要在灰尘的海洋里游泳啦，那可就太可怕了。

所以说啊，这个电除尘脉冲电源虽然看起来只是一个小小的设备，但它的力量可不容小觑。

GGAj02DAVC-1.2A/72KV(G:高压、G:硅整流器、A:油浸自冷式、J:可控硅自动调压、1.2A:额定输出电流、72KV:额定输出电压) 高压静电除尘用整流设备中环静电设备目录第一章前言-----------------------------------------------------------------------------------------------2一、产品的型号和名称-------------------------------------------------------------------------2二、产品用途、适用围及特点-----------------------------------------------------------2第二章主要技术性能和技术参数----------------------------------------------------------------3一、产品使用条件------------------------------------------------------------------------------3二、主要技术参数-------------------------------------------------------------------------------3三、产品的功能和特点------------------------------------------------------------------------4第三章主要结构和工作原理---------------------------------------------------------------------5一、产品结构和外形尺寸--------------------------------------------------------------------5二、主电路工作原理---------------------------------------------------------------------------5三、DAVC控制器工作原理-----------------------------------------------------------------6四、操作和显示功能说明--------------------------------------------------------------------7第四章安装与使用----------------------------------------------------------------------------------11一、设备的验收试验--------------------------------------------------------------------------11二、设备的安装----------------------------------------------------------------------------------12三、设备的使用----------------------------------------------------------------------------------12第五章设备的维护、保养-------------------------------------------------------------------------13第六章产品的成套性和备件----------------------------------------------------------------------13第七章附录----------------------------------------------------------------------------------------------14第一章前言一、产品型号和名称1、产品名称：高压静电除尘用整流设备2、本产品型号编制符合1505—75《半导体变流器型号编制方法》。
