可调恒压恒流电源的原理、特性及使用

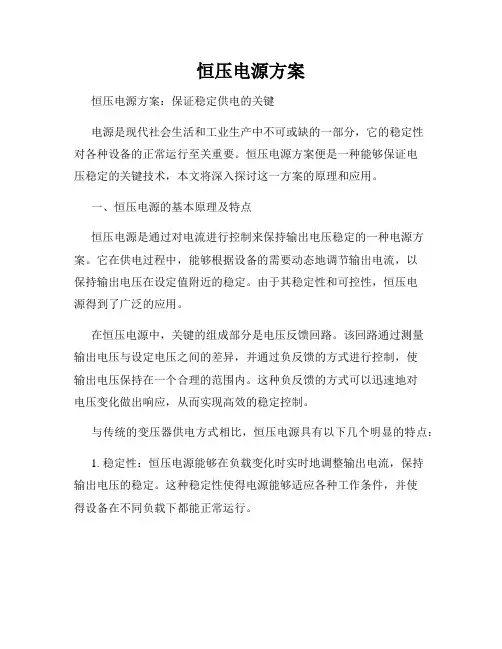

恒压电源方案恒压电源方案：保证稳定供电的关键电源是现代社会生活和工业生产中不可或缺的一部分，它的稳定性对各种设备的正常运行至关重要。

恒压电源方案便是一种能够保证电压稳定的关键技术，本文将深入探讨这一方案的原理和应用。

一、恒压电源的基本原理及特点恒压电源是通过对电流进行控制来保持输出电压稳定的一种电源方案。

它在供电过程中，能够根据设备的需要动态地调节输出电流，以保持输出电压在设定值附近的稳定。

由于其稳定性和可控性，恒压电源得到了广泛的应用。

在恒压电源中，关键的组成部分是电压反馈回路。

该回路通过测量输出电压与设定电压之间的差异，并通过负反馈的方式进行控制，使输出电压保持在一个合理的范围内。

这种负反馈的方式可以迅速地对电压变化做出响应，从而实现高效的稳定控制。

与传统的变压器供电方式相比，恒压电源具有以下几个明显的特点：1. 稳定性：恒压电源能够在负载变化时实时地调整输出电流，保持输出电压的稳定。

这种稳定性使得电源能够适应各种工作条件，并使得设备在不同负载下都能正常运行。

2. 可调节性：恒压电源具有广泛的输出电压调节范围，通常可在一定范围内通过控制电压稳压器来调整输出电压。

这使得电源能够满足不同设备的电压需求。

3. 低噪音：恒压电源能够减少输送电源到负载过程中产生的噪音干扰，从而提高设备的工作效率和性能。

这对一些对噪音要求较高的设备，如音频设备和科学实验仪器来说尤为重要。

4. 高效率：恒压电源能够根据负载的需求动态地调整输出电流，从而使得电源在高效率下工作。

这不仅减少了能量的浪费，还能够减轻电源装置的负载，延长其寿命。

二、恒压电源方案的应用领域由于其稳定性和可调节性，恒压电源方案在各个领域被广泛应用。

在电子设备制造领域，恒压电源方案被用于供电各种电路板和元器件。

它能够稳定输出电压，确保电路板正常工作。

同时，由于电源的可调节性，它还能够适应不同设备的电压需求。

在通信领域，恒压电源方案被用于为移动通信基站和室内覆盖设备供电。

恒压恒流充电器原理
恒压恒流充电器是现代电子产品中常用的充电器类型之一。

其原理是在充电过程中，通过调整电源输出电压和电流大小，使得充电电流能够在一定的范围内保持恒定，并且保证充电电压始终稳定在设定的值。

恒压恒流充电器的工作原理可以简单描述为：当电池电压低于设定值时，充电器将输出一个恒定的电流，直到电池电压上升到设定的电压水平。

此时，充电器将保持一个稳定的电压，直到电池电流下降到恒定的充电电流水平为止。

这种充电方式可以保证电池充电效率高、充电时间短、充电过程稳定等优点。

恒压恒流充电器主要由两个部分组成：调整电路和控制电路。

调整电路负责调整电源电压和电流大小，以适应不同类型的电池充电需求，而控制电路则负责监测电池的状态，控制充电过程，以保证电池的安全和寿命。

在实际应用中，恒压恒流充电器可以应用于各种类型的电池，如铅酸电池、镍氢电池、锂电池等，可以广泛用于移动电子产品、电动工具、电动汽车等领域。

- 1 -。

关于可调恒压恒流电源的原理特性及使用可调恒压恒流电源是一种常见的电子设备，用于提供稳定的电流和电压输出。

它具有广泛的应用，包括电子实验室、工业生产线以及各种科学研究领域。

可调恒压恒流电源的工作原理基于反馈控制系统。

其主要组成部分包括电源变压器、整流电路、滤波电路、功率放大器、反馈电路和控制电路等。

电源变压器将交流电源转换为所需的较低电压，整流电路将其转换为直流电压。

滤波电路用于减少直流电压中的纹波，并提供更稳定的输出电压。

功率放大器是可调恒压恒流电源的关键部分。

它接收控制电路提供的输入信号，并根据需要调整输出电流和电压。

通常，功率放大器采用调整开关的方式来实现电流和电压的调节。

当输出电压或电流与设定值不匹配时，控制电路将相应信号发送给功率放大器，通过调整开关周期和占空比来达到所需的电流和电压输出。

反馈电路通过测量输出电流和电压，提供准确的参考信号以进行比较。

可调恒压恒流电源的特性主要体现在其稳定性、精度和可调范围上。

首先，它可以提供高度稳定的输出电流和电压，并具有良好的负载适应性。

其次，它通常具有较高的输出精度，可以满足对精确电流和电压的需求。

此外，可调范围广泛，用户可以根据需要灵活地调整输出电流和电压。

可调恒压恒流电源的使用非常广泛。

在实验室中，它常用于电子元器件的测试和测量，例如对二极管、晶体管和集成电路等的电流电压特性参数进行测量。

在工业生产中，它常用于电子产品的生产线上，用于测试和校准各种电子设备。

此外，可调恒压恒流电源还可用于电化学反应、电镀、电解和电池充放电等过程控制。

总结起来，可调恒压恒流电源是一种可靠稳定的电子设备，用于提供稳定的电压和电流。

它的原理基于反馈控制系统，具有高度稳定性、高精度和广泛的可调范围。

它的使用范围广泛，适用于电子实验室、工业生产线以及各种科学研究领域。

恒压恒流源的操作指南说明书一、简介恒压恒流源是一种用于电子设备测试和实验的仪器，能够提供稳定的恒定电流和电压输出。

本指南将详细介绍恒压恒流源的使用方法和相关注意事项。

二、使用准备1. 确保恒压恒流源处于良好的工作环境中，远离高温、潮湿和水源。

2. 检查恒压恒流源的供电电源，确保电源接地良好。

3. 将待测试的电子设备与恒压恒流源连接好，确保连接稳固可靠。

三、操作步骤1. 打开电源开关，待仪器启动后，显示屏将显示当前的电流和电压数值。

2. 通过旋转调节旋钮，设置所需的输出电压值。

此时，仪器将工作在恒压模式下。

3. 如果需要设定输出恒定电流，转动恒流旋钮，使电流数值达到预期目标。

4. 确认设置后，按下“输出”按钮，此时恒压恒流源将开始输出稳定的电流和电压。

5. 需要停止输出时，按下“停止”按钮，仪器将停止输出。

在断电或长时间不使用时，务必将电源开关关闭。

四、注意事项1. 操作过程中应注意保持良好的接地状态，避免因电击等事故发生。

2. 在设定电压和电流数值时，应根据实际需求选择合适的数值范围，避免超过电子设备的额定输入值。

3. 当恒压恒流源长时间工作时，请确保通风良好，避免过热。

4. 在连接和断开测试设备时，务必先关闭恒压恒流源的输出，以免电流冲击对设备造成损坏。

5. 长时间不使用时，建议将恒压恒流源的输出调至最小值或断开电源供应。

五、维护保养1. 定期检查恒压恒流源的工作状态和连接线路，确保连接牢固可靠。

2. 清洁仪器表面时使用干净柔软的布擦拭，避免使用酸碱溶液或有机溶剂。

3. 如有故障或异常，应及时联系专业技术人员进行检修，切勿自行拆卸或修理。

六、故障排除在使用恒压恒流源时，可能会遇到以下故障情况：1. 输出电压或电流不稳定：检查供电电源和连接线路是否正常，以及设定数值是否合理。

2. 仪器无法启动或显示异常：检查电源是否正常连接，尝试重新启动仪器。

3. 仪器发出异常声音或异味：立即停止使用，并联系专业人员进行维修。

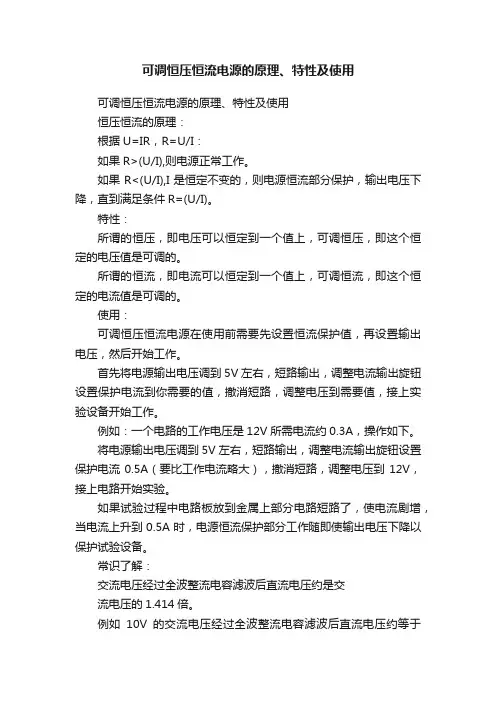

可调恒压恒流电源的原理、特性及使用可调恒压恒流电源的原理、特性及使用恒压恒流的原理：根据U=IR，R=U/I：如果R>(U/I),则电源正常工作。

如果R<(U/I),I是恒定不变的，则电源恒流部分保护，输出电压下降，直到满足条件R=(U/I)。

特性：所谓的恒压，即电压可以恒定到一个值上，可调恒压，即这个恒定的电压值是可调的。

所谓的恒流，即电流可以恒定到一个值上，可调恒流，即这个恒定的电流值是可调的。

使用：可调恒压恒流电源在使用前需要先设置恒流保护值，再设置输出电压，然后开始工作。

首先将电源输出电压调到5V左右，短路输出，调整电流输出旋钮设置保护电流到你需要的值，撤消短路，调整电压到需要值，接上实验设备开始工作。

例如：一个电路的工作电压是12V所需电流约0.3A，操作如下。

将电源输出电压调到5V左右，短路输出，调整电流输出旋钮设置保护电流0.5A（要比工作电流略大），撤消短路，调整电压到12V，接上电路开始实验。

如果试验过程中电路板放到金属上部分电路短路了，使电流剧增，当电流上升到0.5A时，电源恒流保护部分工作随即使输出电压下降以保护试验设备。

常识了解：交流电压经过全波整流电容滤波后直流电压约是交流电压的1.414倍。

例如10V的交流电压经过全波整流电容滤波后直流电压约等于14V。

继电器切换点的选择：交流输入电压减去5V等于切换电压。

例如变压器抽头0-15V-25V-35那么第一级的切换电压是15V-5V=10V，即在10V 时切换到25V 的抽头上。

第二级的切换电压是25V-5V=20V，即在20V时切换到35V的抽头上。

关于继电器切换与否可以测R17两端的电压来判断，R17电压（直流）除以1.414约等于当前的抽头电压（交流）。

调试前的准备：安装后经检查无误后（输出端的电容和二极管一定要装；3DF20要装到大的散热器上），如果您没有接电流表，请把电流表接点“A”短路，然后通电。

请参考原理图：测C1、C2电压，应在12-25V为正常。

恒压恒流电源原理恒压恒流电源是一种电源设备，其工作原理是在负载电阻变化时，保持输出电压和输出电流恒定不变。

恒压恒流电源通常由稳压模块和稳流模块组成。

稳压模块通过反馈控制电路，监测输出电压，当电压偏离设定值时，调节输出电流以使电压保持恒定。

稳流模块通过反馈控制电路，监测输出电流，当电流偏离设定值时，调节输出电压以使电流保持恒定。

通过这种方式，恒压恒流电源能够提供稳定的电压和电流输出。

恒压恒流电源具有广泛的应用。

例如，在电子器件测试中，恒压恒流电源可以为被测器件提供稳定的电压和电流，保证测试结果的准确性。

在实验室中，恒压恒流电源可以用于供电实验电路，保证实验过程的稳定性。

在工业生产中，恒压恒流电源可以用于电镀、电解和电切等工艺，确保工艺过程的稳定性和精确性。

恒压恒流电源的原理基于反馈控制，通过不断调节输出电压和输出电流来维持恒定。

在稳压模块中，当输出电压偏离设定值时，反馈控制电路会调节输出电流，使输出电压恢复到设定值。

同样，在稳流模块中，当输出电流偏离设定值时，反馈控制电路会调节输出电压，使输出电流恢复到设定值。

这种反馈控制的机制能够实时监测和调节输出电压和电流，使恒压恒流电源能够保持稳定的输出。

除了稳定输出，恒压恒流电源还具有过流保护和过压保护功能。

当输出电流超过设定值或输出电压超过设定值时，电源会自动切断输出，以保护负载电路和电源设备的安全。

这种保护机制能够有效防止因电流过大或电压过高而引起的损坏或故障。

恒压恒流电源是一种能够提供稳定输出的电源设备。

通过反馈控制，恒压恒流电源能够实时监测和调节输出电压和电流，保持恒定。

在各种应用场景中，恒压恒流电源都发挥着重要的作用，确保电路和设备的稳定性和安全性。

通过了解恒压恒流电源的原理和应用，我们可以更好地理解和使用这一电源设备。

恒压恒流原理恒压和恒流是电子学中常见的两种控制模式。

恒压是指在电路中保持恒定的电压值，而恒流则是保持电路中的电流值不变。

这两种控制模式在实际应用中具有重要的意义。

我们来了解一下恒压控制模式。

恒压是指在一个电路中保持恒定的电压值。

在恒压控制模式下，电源会根据负载的要求，自动调整输出电压，使得负载两端的电压保持不变。

这种控制模式常用于需要稳定电压的设备，比如电子元件的测试和校准、电池的充电等。

恒压控制模式的原理是通过反馈电路来实现的，当负载电阻发生变化时，反馈电路会感知到变化并调整输出电压，以保持恒定的电压值。

接下来，我们来了解一下恒流控制模式。

恒流是指在一个电路中保持恒定的电流值。

在恒流控制模式下，电源会根据负载的要求，自动调整输出电流，使得负载电流保持不变。

这种控制模式常用于需要稳定电流的设备，比如LED照明、电化学实验等。

恒流控制模式的原理也是通过反馈电路来实现的，当负载电阻发生变化时，反馈电路会感知到变化并调整输出电流，以保持恒定的电流值。

恒压和恒流控制模式在实际应用中非常重要。

恒压控制模式可以保证电路中的电压稳定，从而保护负载电路不受电压波动的影响。

恒流控制模式可以保证电路中的电流稳定，从而保护负载电路不受电流过大或过小的影响。

这两种控制模式在电子设备的设计和制造中起着至关重要的作用，能够提高设备的性能和可靠性。

除了在电子设备中的应用，恒压和恒流控制模式还常用于实验室的实验和科研工作中。

在实验室中，我们经常需要对电路进行调试和测试，恒压和恒流控制模式可以帮助我们精确地控制电压和电流的数值，从而保证实验的准确性和可重复性。

在科研工作中，恒压和恒流控制模式可以帮助我们进行精确的测量和分析，从而得到准确的实验结果和科研成果。

恒压和恒流是电子学中常见的两种控制模式，它们分别保持电路中的电压和电流恒定。

恒压和恒流控制模式在电子设备的设计制造、实验室的实验和科研工作中都具有重要的意义。

通过恒压和恒流控制模式，我们可以实现对电路的精确控制，保证电路的稳定性和可靠性。

恒流恒压充电器的原理与设计首先，恒流恒压充电器的原理是根据电池的充电特性来的。

在电池充电过程中，电池的内阻会随着充电时间的增加而减小，导致充电电流逐渐增大。

同时，当电池充电至一定电压时，电池的内阻会迅速下降，从而导致充电电流急剧增加，可能会对充电器和电池造成损坏。

因此，恒流恒压充电器的目的就是通过控制电流和电压来保护充电器和电池的安全。

在设计上，恒流恒压充电器需要具备以下几个方面的功能和特点：1.电流控制：恒流充电器需要具备对电流进行精准控制的能力。

一般情况下，恒流充电器的电流控制通过反馈回路来实现，可以根据充电电流的变化来调整充电器的输出。

2.电压控制：恒压充电器需要具备对电压进行精确控制的能力。

当充电器输出电压超过设定的恒压阈值时，充电器需要调整输出电压，以保持恒压充电状态。

3.过电流保护：恒流充电器需要具备过电流保护功能，当充电电流超过设定的安全阈值时，充电器会自动降低输出电流，避免对电池和充电器造成损害。

4.过电压保护：恒压充电器需要具备过电压保护功能，当充电电压超过设定的安全阈值时，充电器会自动降低输出电压，以防止对电池和充电器造成伤害。

5.温度保护：恒流恒压充电器还需要具备温度保护功能。

在充电过程中，电池温度升高可能会导致电池的性能下降甚至发生故障。

因此，充电器需要能够监测电池温度，并在超过安全温度范围时采取相应的保护措施。

综上所述，恒流恒压充电器的设计需要考虑电流和电压的控制、过电流和过电压的保护、温度保护等方面。

在实际设计中，可以采用反馈控制和保护电路来实现恒流恒压充电器的功能。

同时，根据具体的应用场景和需求，还需要考虑充电器的功率、效率以及充电时间等因素。

只有综合考虑这些因素，才能设计出性能稳定、安全可靠的恒流恒压充电器。

恒流源和恒压源的设计与实现恒流源和恒压源是电子电路中常用的电源类型，它们能够为电路提供特定的电流和电压稳定信号。

在电路设计过程中，合理地使用恒流源和恒压源可以提高电路的稳定性和可靠性，增强电路的工作效率。

本文将会介绍恒流源和恒压源的设计原理与实现方法。

一、恒流源的设计与实现1.设计原理恒流源的设计原理是基于基本定理“欧姆定律”（Ohm’s law）而制定的。

根据欧姆定律，电阻R上的电压与电流的关系可以描述为：U=IR，其中U是电压，I是电流，R是电阻。

因此，如果电阻R的值是恒定的，那么由此得到的电流也是恒定的。

在电路中，恒流源就是通过加入一个固定电阻，使得电流保持不变的一种电源类型。

2.实现方法实现恒流源的方法有多种，这里我们介绍两种最常用的方法。

（1）基准电压和调节电阻法此方法的主要原理是通过把调节电阻与基准电压串联，由基准电压分压而产生稳定的电流信号。

具体实现步骤如下：1) 选取一个稳定的参考电压源（可以是芯片内置的基准电压源或是一个高精度稳压器等），作为恒流源电路的基准电压源；2) 选取一个适当的电阻R1，与基准电压源串联，产生一个分压比为R1/(R1+R2)的电压信号；3) 选取另外一个可调电阻R2（也可以是可变电阻），此电阻与电路的负极相连；4) 在电阻R2和负极之间加入一个分流电阻R3，保证电路不被短路。

（2）模拟电流误差放大器法此方法是通过差动放大器的方式对电路进行反馈控制，保证输出电流恒定。

具体实现步骤如下：1) 选定一个操作放大器（Op Amp，即运放），并根据电路需要的电流输出范围和精度选择一种合适的模拟误差放大器（Error Amplifier )；2) 选取一个小信号电源作为基准电压源（可以是芯片内置的电压基准源或是一个高精度稳压器等），并将其接到运放的正极；3) 选取一根集成的电流传感器（Current Sensor），并将传感器接到差动输入端；4) 通过更改反馈网络，将电路转换成差分放大器电路，然后将差分输入端连接到误差放大器的输出端；5) 动态调整放大器的增益和阈值，保证输入端和输出端的电压差恒为零，从而保证输出电流稳定。

恒压恒流电源原理
恒压恒流电源是一种能够提供恒定电压和恒定电流输出的电源装置。

它的原理基于负反馈控制原理，通过反馈机制来实现输出端的电压和电流稳定。

恒压恒流电源的基本工作原理如下：
1. 输入电源供电：将电源连接到交流电源或者直流电源，以获得所需的输入电压。

2. 反馈电路：将电压和电流传感器连接到输出端和负载之间，以监测输出电压和电流的变化情况。

3. 错误放大器：通过比较输入信号和反馈信号的差异，错误放大器会产生一个误差信号。

如果输出电压或者电流低于设定值，误差信号将产生一个负反馈信号，通过驱动放大器来调整输出。

4. 控制放大器：控制放大器接收到误差信号后，会放大信号并通过输出管路将其传递给输出端，以调整电压和电流的输出。

5. 输出电压和电流调整：控制放大器根据误差信号的调整，通过改变输出的电压和电流，来使输出达到设定的恒定值。

通过不断地采集和比较输出信号和设定值，恒压恒流电源能够实时地调整输出，使其保持恒定的电压和电流。

这样就能有效地满足各种负载的需求，提供稳定的电源支持。
