煤矿井巷测量贯通技术

煤矿巷道贯通测量技术及其精度控制分析摘要：巷道贯通在煤矿生产中直接影响巷道建设效率，该环节对贯通精度的要求较高，需要得到高水平的测量技术支持。

但结合实际调研可以发现，煤矿巷道贯通测量精度控制不当的情况很容易出现，为尽可能规避相关问题，正是本文围绕煤矿巷道贯通测量开展具体研究的原因所在。

关键词：煤矿巷道；贯通测量技术；精度控制；分析1煤矿巷道贯通测量技术及精度控制方法1.1 常用技术煤矿巷道贯通测量可应用多种技术，常用技术包括：①测量勘察技术。

在贯通测量技术方案的编制过程中，其中的核心为科学测量勘测，测量勘察需要基于要求在贯通测量前完成，进而保证测量效果。

测量勘察需要重点关注高程测量，井下巷道采掘带来的视觉影响也需要得到重视，进而测量巷道顶板高程。

在斜巷，需要采用三角高程进行测量，测量过程需要布设三角高程导线。

平巷的高程测量使用水准测量方法，测量过程需要重点关注巷道中线与腰线的标定，激光指向仪及全站仪的科学应用也需要得到重视。

②陀螺定向技术。

在煤矿巷道贯通测量中，陀螺定向技术同样属于常用技术，该技术的精度较高且能够适应井下环境，在巷道贯通工程拥有较长距离时的表现更为出色，能够精准完成测量，保证施工质量。

陀螺定向技术能够较好用于深井测量，对于存在相对较低气温的深井来说，井深对陀螺定向技术造成的影响相对较低，因此基于该技术的测量精确度较高。

在安装井筒过程中，贯通测量精度可在陀螺仪支持下提升，更好安全的井筒安装也能够同时实现，这一过程可同时应用全站仪技术。

在对井下平面精度的控制中，陀螺定向技术也有着不俗表现，其能够保证井下平面平整稳定，进而更好服务于贯通测量，该技术在贯通施工后期的检查和验收中也能够发挥重要作用。

③全站仪技术。

不同于传统测量技术，全站仪技术的测量精度和计算能力较为优秀，能够实现井下贯通三维测量，该技术在误差分析、精度控制等方面均有着突出表现，负责煤矿巷道贯通测量中的全部距离测量控制。

④三维激光测量技术。

井下巷道贯通测量精度分析及技术方法摘要：结合实际矿井运输大巷贯通工程，对贯通后的测量数据误差进行预计分析，找出影响贯通精度的主要因素，提出建立地面专用控制网和提高井下导线测量精度的方法。

关键词：井下巷道；贯通测量；精度；方法一、贯通工程概况及要求中部在副立井与北二斜井中间，贯距6173m；北部在北二斜井与北三斜井中间，贯距2998m。

整个贯通测量设1个小三角网，井下导线9803m，井下一级水准7400m。

根据寺河煤矿（东区）3号煤层巷道贯通工程的实际情况，对贯通测量工作提出了以下要求：①贯通测量精度必须满足该项贯通工程的实际需要；②贯通测量中应积极采用新技术，做到有效把控测量精确度；③贯通测量过程中要规范操作，尽量减少人为误差；④要求测量完毕采取抽检方式进行校验。

二、贯通精度分析2.1中部段贯通精度在分析中部段贯通精度时，首先对贯通误差进行预计分析。

误差预计方法有很多种，根据井巷施工具体情况，中部段贯通误差分析采用立井定向投递点传递高程的方法，投递使用工具为钢丝绳；同时，在井下使用陀螺边进行加测，斜井和平巷的测量使用全站仪观测。

考虑到井下巷道距离较长，在设置井下导线边长时进一步加设短边，长边设置长度约为200m，而短边设置长度控制在80m~100m，陀螺边设置在距离贯通点1/3位置。

在此细化测量方案基础上，预计中部段在水平方向和高程方向的贯通误差分别为366mm和160mm，而实际误差分别为123mm和115mm，误差预计准确度较高。

2.2北部段贯通精度由于北部段贯通工程主要是两个斜井之间的贯通，因此北二斜井和北三斜井测量方案为红外测距导线方法。

具体在测量过程中，标高由三角高程导入，在平巷中设置一等水准。

北部段水平方向和高程方向的预计误差分别为286mm188mm，而实际贯通误差分别为15mm和13mm。

副立井到北二斜井、北二斜井到北三斜井之间的各项闭合误差。

2.3误差分析+870m水平运输大巷的中部贯通工程是一个非常典型的贯通施工项目，测量工程任务量大、项目多，包括地面连接、立井定向、标高导入、测距导线、陀螺定向等内容。

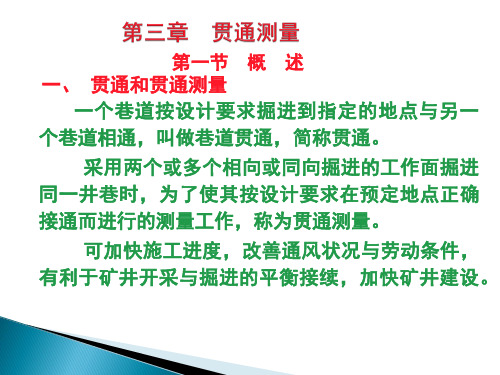

巷道贯通测量一般指为了使掘进巷道按照设计要求在预定的地点正确接通而进行的测量工作。

为了加快矿井建设的步伐或加快生产的衔接，常采用多头掘进同一巷道。

巷道贯通按照贯通的方式一般分为相向贯通、同向贯通和单向贯通。

在井巷贯通时，煤矿测量人员的主要任务是保证各掘进工作面均沿着设计位置与方向掘进，使贯通后的接合处的偏差不超过规定限值，保证井巷的正常使用。

反之，由于贯通测量过程中发生错误而未能实现顺利贯通，或贯通后在接合处偏差值超限，都将影响成巷的质量和巷道功能的使用，例如在皮带运输大巷、轨道大巷或重要斜井等重点区域，这样都可能直接影响巷道的使用，使整个矿井在生产上不能很好地衔接，生产受到很大的影响，而且直接造成废尺、废巷，因而，要求煤矿测量人员必须一丝不苟、严肃认真地完成各项测量工作。

一、贯通测量工作应当遵循的原则1.在确定测量方案和测量方法时，必须保证贯通所必需的精度，既不能因为精度过低而使巷道不能正确贯通，也不能因盲目追求过高精度而增加大量的工作和工作成本。

2.应对所完成工作的每一步、每一个工作环节都要做到规范化、科学化、标准化，要做到测量的各个工作环节有检核、有记录，如计算台账两人对算，贯通数据两人核算等，在日常测量工作中，要保证两人对算制度及记录本检查核对制度，坚决杜绝粗差的发生。

二、贯通测量的方法贯通测量的方法主要是测出贯通巷道两端导线点的平面位置和高程，通过坐标的反算求得巷道中线坐标方位角和距离，通过高程计算巷道腰线的坡度。

计算的结果要与设计值进行比较，其差值必须在规范容许的范围之内，同时在贯通前计算出巷道的指向角，利用上述数据在巷道的两端或一端标定出巷道中线和腰线，用来指示巷道按照设计的同一方向和同一坡度分头掘进，直到在贯通相遇点处顺利贯通。

在整个测量工作中都要进行现场放样数据与设计数据的比较，保证成巷的质量和贯通的精度。

三、井巷贯通测量的种类和容许偏差井巷贯通一般分为一井内的巷道贯通、两井之间的巷道贯通和立井贯通三种类型。

煤矿井下巷道贯通测量技术及其精度控制摘要：煤矿井下巷道贯通测量质量直接关系着煤矿工程建设的成败，对煤矿企业将来的正常开发生产造成很大影响。

因此文章结合实例就煤矿井下巷道贯通测量技术及其精度控制展开分析。

关键词：煤矿井下巷道；贯通测量；精度控制煤矿井下巷道的建设工作是整个煤矿建设体系中的关键所在，而当前煤矿井下巷道贯通测量的精度对于煤矿的生产建设起着重要的作用。

在煤矿井下巷道贯通测量的设计当中，应该在保证成本的同时，用尽量精确有效可行的方法来进行测量。

下面讲述煤矿井下巷道贯通测量技术的重要性，以及相应的改进措施。

一、煤矿井下巷道贯通测量技术的重要性在煤矿井下巷道贯通测量过程中，通常是开设多个位点进行贯通工作。

这样一来，倘若多个位点之间的测量工作不够精准可靠，再加上位点之间不能充分的交流沟通，极容易导致最后各个位点之间的隧道挖掘，不能够对接成功。

换句话说，不到最后的关头，整个煤矿井下巷道贯通工程便不能被断定是否为一项成功而又准确的工程。

因此在煤矿井下巷道贯通工程中，对于贯通测量技术方法的改进则成了一项十分重要的任务，它关系着整个煤矿井下巷道贯通工程最终能否成功，影响着整个矿井的建设，一旦在测量上出现了较大的误差便会导致无可挽回的损失。

因此煤矿井下巷道贯通测量在整个矿井的建设过程中，占据着十分重要的地位，测量精度越高则意味着贯通工程质量相对就越高。

相反，倘若不能够对于煤矿井下巷道的贯通有精准的测量，那么在最后的各个位点对接过程中便会出现不可逆转的问题。

二、工程实例（一）基本概况某煤矿进风斜井大型贯通测量工程贯通距离长达5000m，其中，进风斜井于巷道全长700m。

860m水平西翼轨道大巷进风斜井联络巷及井底车场在落平点和斜井相接位置完成贯通，井下导线距离6171m。

（二）井下巷道贯通近井点测设情况1.近井点及高程基点的精度要求井下巷道贯通工程，对近井位精度要求较高，水平重要方向上的误差不得大于±0.5m，为了保证近井点位不会对贯通精度造成过多影响，其误差应该小于±0.08m，后视边方位角精度偏差不大于±10″，井口高程测量基准点精度应该按着四等水准相关要求进行测量，必须满足相邻贯通井口实际测量的要求。

井巷工程贯通测量方案一、前言井巷工程贯通是指在地下开挖时，为了确保工程贯通的质量和安全，需要进行测量和监测，以保障工程施工的顺利进行。

井巷工程贯通测量是该工程中非常重要的一环，它直接影响到工程贯通的质量和安全，因此必须严格按照科学的方法和技术进行测量。

二、测量目的井巷工程贯通测量的主要目的是为了实现以下几个方面的要求：1. 确保井巷工程贯通的准确性和稳定性。

2. 保障井巷工程贯通的安全性和顺利进行。

3. 为井巷工程的后续工作提供准确的测量数据和技术支持。

三、测量方法井巷工程贯通测量主要采用以下几种方法：1. 地下测量法：主要是通过测量仪器对井巷工程进行实时测量，以获取准确的数据。

2. 靶标测量法：在井巷工程的贯通过程中，通过设置靶标和测量仪器，实时监测井巷的变形和位移情况。

3. 钻孔测量法：通过在井巷工程的周围进行钻孔，并安装测量仪器进行测量，以掌握井巷周围地质的情况。

4. 倾斜测量法：通过设置倾斜仪器，测量井巷工程的倾斜情况，判断井巷工程的贯通情况。

四、测量步骤井巷工程贯通测量的步骤主要包括以下几个方面：1. 编制测量方案：根据井巷工程的具体情况，制定科学合理的测量方案和测量标准。

2. 设置测量点：根据测量方案，在井巷工程的周围设置测量点，并安装测量仪器。

3. 实施测量：根据测量方案和测量标准，进行实时测量和监测，获取准确的测量数据。

4. 数据处理：对测量得到的数据进行分析和处理，得出测量结论。

5. 制定监测报告：根据测量结论，编制监测报告，提出合理的建议和措施。

五、测量设备井巷工程贯通测量主要需要以下几种测量设备：1. 测距仪：用于测量井巷工程的长度和高度。

2. 测角仪：用于测量井巷工程的角度和倾斜情况。

3. 靶标：用于设置在井巷工程中，以供测量仪器进行实时监测。

4. 倾斜仪：用于测量井巷工程的倾斜情况。

5. 钻孔设备：用于在井巷工程周围进行钻孔并安装测量仪器。

六、测量质量控制井巷工程贯通测量的质量控制主要包括以下几个方面：1. 测量标准：制定科学合理的测量标准，严格按照标准进行测量。

煤矿井下巷道贯通测量技术及其精度控制研究随着煤炭工业的发展，煤矿井下巷道的贯通测量技术被广泛应用。

井下巷道的贯通测量是煤矿工程中最关键的环节之一，它能够保证巷道的准确地贯通以及施工质量的控制。

因此，煤矿井下巷道贯通测量技术及其精度控制研究具有重要的实际意义。

本文将就煤矿井下巷道贯通测量技术及其精度控制研究进行探讨。

1．测量原理井下巷道贯通测量是通过测定巷道的中心轴线坐标、高程和巷道截面形状来确定巷道在X、Y、Z方向上的三维坐标。

巷道的贯通测量主要依靠地形测量仪和测绘设备完成。

当实测的巷道截面与理论设计差距较大时，还需要进行调整和纠正，以保证巷道的准确贯通。

2．测量设备井下巷道贯通测量设备主要包括地形测量仪、导线仪、全站仪等。

3．测量方法1）激光测量法：这种测量方法主要利用激光测距仪来进行测量，具有测量速度快、精度高等优点。

3）全站仪测量法：这种测量方法主要利用全站仪进行测量。

它不仅能够进行三维坐标测量，还可以进行倾角、水平角、方位角等参数的测量。

二、精度控制研究井下巷道贯通测量的精度控制直接关系到巷道质量和工程进度。

因此，在进行巷道贯通测量时，需要进行精度控制。

精度控制研究主要包括以下方面：1．测量误差的控制巷道贯通测量中常见的测量误差包括基准面误差、仪器误差、环境干扰等。

要控制测量误差，需要采取正确的测量方法和合理的测量精度要求。

2．精度评定通过分析测量误差，可以对巷道贯通测量的精度进行评定。

精度评定可以帮助工程师进行贯通调整和纠正。

3．巷道变形监测巷道贯通后，巷道变形对测量精度会产生较大的影响。

因此，需要对巷道变形进行监测。

巷道变形监测可以帮助工程师及时掌握巷道变形情况，及时进行调整和纠正，以保证巷道的稳定和安全。

总之，煤矿井下巷道贯通测量技术及其精度控制研究对于保证巷道的质量和安全具有重大意义。

在实际应用中，应根据不同的情况选择合适的测量设备和方法，并通过精度控制和巷道变形监测等手段来确保巷道的准确贯通和工程的顺利完成。

浅谈煤矿井巷测量贯通技术[摘要]本文基于煤矿井巷测量贯通技术重要性探讨了科学工作原则、具体贯通测量技术要求、步骤，提升井巷精度与成巷质量的科学策略，对激发井巷测量贯通技术优势，提升煤矿安全生产效率有重要的实践意义。

[关键字]煤矿；井巷测量；贯通1、煤矿井巷贯通测量技术原则实施井巷贯通技术时，工作人员具体任务为确保掘进始终沿着既定方向，令贯通接合位置不产生超过允许范围的误差。

为确保井巷贯通技术实施的优质、良好，我们在工作实践中应遵循科学原则，即在确定测量方式与方案时，确保贯通技术所需的适应性精度，过低或过高的精度要求均不可取。

同时我们应在总体优化测量方案与方式基础上，合理选用现有仪器及常用测量方式，组织工作人员科学实施。

当完成计算与测量环节时我们应展开客观性检查。

例如实施至少两次的独立测量，两位工作人员可采取不同方式、方法、应用不同计算工具展开监控测算。

当完成贯通工程确立后，工作者需展开满足相关要求的测量控制工作以统一各段贯通井巷精度与坐标高程系统，该环节主体影响井巷贯通技术的成功实施。

然而依据实践经验，仅控制该项工作环节是远远不够的，高精度控制仅仅是保障贯通实施的前提条件之一，针对各个实践环节的客观检查、测量及调整也是影响贯通技术的主要因素。

2、贯通测量技术实施的具体要求与科学步骤依据贯通测量准许偏差，我们应科学选择可行性、合理性测量方式与方案，对重要煤矿贯通工程科学编制测量贯通设计书，准确预计贯通误差，明确应用测量方式、仪器与作业阶段各类测量限差标准等。

预计贯通误差一般可控制在中误差两倍水平，当误差结果预计超出允许范畴时，我们应科学采用提升精度测量方式，倘若仍然无法满足相关要求则应从其他相关技术措施入手进行研究实践。

选定方式、方案后我们应科学开展计算及实测，每一步骤均应进行可靠性检核，同时针对设计书精度要求展开比较，必要时我们还应实施重新测量。

在井巷掘进过程中我们应及时延设巷道中腰线展开定期检测与填图，基于实测点平面坐标与高程进行中线及腰线调整。

煤矿井下巷道贯通测量技术及其精度控制研究煤矿井下巷道贯通测量是煤矿生产过程中非常重要的一项工作。

巷道的贯通测量主要是为了确定巷道的位置、走向和尺寸，以便进行后续的工程设计和施工。

随着煤矿井下巷道的开挖规模不断扩大和巷道布置的复杂化，巷道贯通测量的精度要求也越来越高。

本文对煤矿井下巷道贯通测量技术及其精度控制进行了研究。

巷道贯通测量技术主要包括传统的测绘方法和现代的测量技术两种。

传统的测绘方法主要包括地面控制测量和井下测量两种。

地面控制测量是通过地面上的控制点，使用测角仪、经纬仪等设备对巷道进行直接的测量。

这种方法测量结果的精度受到地面控制点的布局和设备精度的限制。

井下测量是通过在巷道井下设置测量控制点，使用测距仪、水准仪等设备对巷道进行测量。

这种方法相对来说较为灵活，但由于井下环境的复杂性，测量的精度较低。

现代的测量技术主要包括全站仪测量、激光测距仪测量和卫星定位测量等。

全站仪测量是目前井下巷道贯通测量中使用最广泛的一种技术。

全站仪能够同时完成巷道的方位角、俯仰角和视距的测量，具有高精度、高效率和高自动化等特点。

激光测距仪测量是一种非接触测量技术，通过红外激光束对巷道进行测量，具有测量速度快、精度高和操作简便等特点。

卫星定位测量是利用卫星导航系统对巷道位置进行测量，具有无需现场控制点，测量范围广等优点。

巷道贯通测量的精度控制非常重要。

一方面，巷道的贯通测量结果直接影响后续的工程施工和生产管理，精度不高可能导致工程误差和生产事故。

巷道贯通测量结果也是衡量巷道布置方案设计结果的重要依据，精度不高可能导致巷道布置不合理，影响煤矿生产效率和安全。

巷道贯通测量精度主要受到巷道布置、测量控制点布置和测量仪器精度等因素的影响。

巷道布置的复杂性和巷道的尺寸对测量精度有直接影响，巷道布置越复杂，尺寸越大，测量精度要求越高。

测量控制点的布置对测量精度也有重要影响，控制点的设置要满足测量需求，同时应保证控制点布置的稳定性和可达性。

煤矿井下巷道贯通测量工作技术方法发表时间：2018-02-28T14:12:32.837Z 来源：《建筑学研究前沿》2017年第28期作者：陈再庭[导读] 煤矿井下测量工作是井工煤矿生产过程中必不可少的一个重要工作，而且井下巷道纵横交错，贯通测量更是重中之重。

陕西银河煤业开发有限公司陕西榆林 719000摘要：通过把贯通进度和测量任务图表形式更直观地表现出来，进行任务分解，制定工作目标，责任到人，逐周逐月落实，使各项测量任务得以顺利落实，提高参加贯通测量人员的责任心和积极性。

在重要贯通工程中，采取签定贯通目标责任状，进行风险抵押，对于重要贯通工程的完成起到了有效的推动作用。

此贯通测量工作方法，在近几年全矿井每一项工程贯通中得到有效的检验，确保了每一项工程都得到了顺利贯通。

关键词：煤矿；井下；巷道；贯通测量前言：煤矿井下测量工作是井工煤矿生产过程中必不可少的一个重要工作，而且井下巷道纵横交错，贯通测量更是重中之重。

为了按设计施工，井下准确标定施工要素，才能实现安全生产，防止误透事情发生。

贯通测量是煤矿井下测量工作中的重要组成部分，在井下生产作业中离不开测量工作。

只有准确的测量工作才能指导井下生产，实现平面控制。

井下掘进工作面采用相向工作面掘进巷道，或一个巷道按设计要求掘进到一定地点与另一个巷道相遇这就是贯通测量。

常见巷道贯通有二种情况：两水平巷道之间的贯通；平巷和斜巷之间的贯通。

用贯通的方法掘进巷道，可以加快巷道的掘进工期，因此，在我国的矿山和铁路施工中得到了广泛的应用一、影响贯通测量的各项误差及对策1提高贯通测量精度的各项对策为提高贯通测量精度，对贯通导线由不同人员在不同时间段独立观测2次；增加水平角观测次数；尽可能的采用长边导线，从而使导线平均边长得到120米以上，减少测站数，提高测角精度；要求两次测距加入各项改正后换算水平距离变成相对误差不大于1/8000，煤矿测量规程规定为1/6000，必须控制边长误差；对个别边长较短的测站及风速较快的巷道观测时，要设法提高仪器对中精度，必要时增加更多的测回数。
