矿山贯通测量的设计

煤矿井下巷道贯通测量工作技术方法摘要：通过把贯通进度和测量任务图表形式更直观地表现出来，进行任务分解，制定工作目标，责任到人，逐周逐月落实，使各项测量任务得以顺利落实，提高参加贯通测量人员的责任心和积极性。

在重要贯通工程中，采取签定贯通目标责任状，进行风险抵押，对于重要贯通工程的完成起到了有效的推动作用。

此贯通测量工作方法，在近几年全矿井每一项工程贯通中得到有效的检验，确保了每一项工程都得到了顺利贯通。

关键词：煤矿；井下；巷道；贯通测量前言：煤矿井下测量工作是井工煤矿生产过程中必不可少的一个重要工作，而且井下巷道纵横交错，贯通测量更是重中之重。

为了按设计施工，井下准确标定施工要素，才能实现安全生产，防止误透事情发生。

贯通测量是煤矿井下测量工作中的重要组成部分，在井下生产作业中离不开测量工作。

只有准确的测量工作才能指导井下生产，实现平面控制。

井下掘进工作面采用相向工作面掘进巷道，或一个巷道按设计要求掘进到一定地点与另一个巷道相遇这就是贯通测量。

常见巷道贯通有二种情况：两水平巷道之间的贯通；平巷和斜巷之间的贯通。

用贯通的方法掘进巷道，可以加快巷道的掘进工期，因此，在我国的矿山和铁路施工中得到了广泛的应用一、影响贯通测量的各项误差及对策1提高贯通测量精度的各项对策为提高贯通测量精度，对贯通导线由不同人员在不同时间段独立观测2次；增加水平角观测次数；尽可能的采用长边导线，从而使导线平均边长得到120米以上，减少测站数，提高测角精度；要求两次测距加入各项改正后换算水平距离变成相对误差不大于1/8000，煤矿测量规程规定为1/6000，必须控制边长误差；对个别边长较短的测站及风速较快的巷道观测时，要设法提高仪器对中精度，必要时增加更多的测回数。

由于各种条件局限造成的测量误差是不可避免的，关键是把各项误差控制在允许范围内，相应地制定贯通测量技术措施。

2分析影响巷道贯通的重要方向导向层贯通，一般不需要给出巷道腰线，只控制巷道的中线即可，所以水平方向是贯通的重要方向，因此贯通测量工作主要是控制井下导线测量精度。

矿山测量中井下巷道贯通测量问题研究摘要：伴随着煤炭的不断开采，井下巷道需要不断掘进延伸，巷道内的支护、照明、运输、机电、材料等设备设施不断增加，在不同程度上对布置在巷道内的观测点产生影响。

本文对矿山测量中井下巷道贯通测量问题进行分析，以供参考。

关键词：矿山；巷道贯通测量；研究引言贯通测量，尤其是大型巷道贯通测量，是矿山测量工作的一项重要工作。

矿井的顺利贯通能够有效加快矿井的建设速度，缩短建井的周期、保证正常的生产交替并且提高矿井的年产量。

贯通工程质量的好坏，直接关系到整个矿井的建设、生产和经济效益。

矿产常采用多井口或多头掘进方式进行贯通测量工作，因此，两井间或井田的长距离巷道贯通测量就成为了矿井生产中必不可少的一项工作。

1贯通测量在矿山安全生产中的重要作用在矿山井下贯穿工程中，贯通测量能够帮助构建国家控制网，为确定地球形状和大小提供研究资料。

另外，还能将地面坐标体系联测到矿山井下，为贯穿施工提供精密的数据信息，确保井下地面数据的闭合。

矿山贯通测量还能通过建立井下首级控制网的方式，在贯穿工程施工中，降低施工成本，同时高效完成测量任务。

2巷道贯通测量的意义保证进度及节约成本，在巷道贯通施工过程中，测量数据对于巷道长度具有决定性的影响，只有确保测量数据具有足够的精度，才能将多余的巷道挖掘控制在合理范围内，进而加快巷道的掘进速度，从而实现缩短巷道建设周期的目的。

同时，通过精确地巷道测量，能够避免不必要的巷道掘进工作，进而最大限度的降低掘进成本，为施工企业带来良好的经济效益，因此，在巷道施工过程中，要充分重视巷道测量工作。

3贯通精度分析3.1贯通测量允许偏差值的确定。

井巷贯通一般分为一井内巷道贯通、两井之间的巷道贯通和立井贯通3种类型。

凡是由一条导线起算边开始，能够敷设井下导线到达贯通巷道两端的，均属于一井内的巷道贯通。

两井间的巷道贯通，是指在巷道贯通前不能由一条起算边向贯通巷道的两端敷设井下导线，而只能由两个井口，通过地面联测、联系测量，再布设井下导线到待贯通巷道两端的贯通。

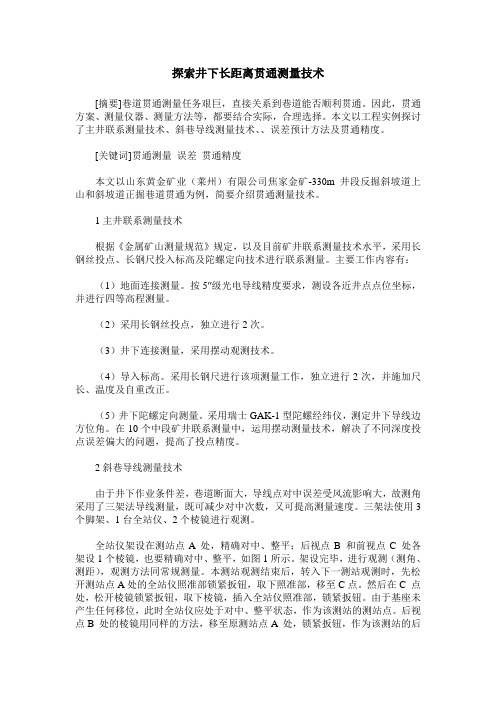

探索井下长距离贯通测量技术[摘要]巷道贯通测量任务艰巨，直接关系到巷道能否顺利贯通。

因此，贯通方案、测量仪器、测量方法等，都要结合实际，合理选择。

本文以工程实例探讨了主井联系测量技术、斜巷导线测量技术、、误差预计方法及贯通精度。

[关键词]贯通测量误差贯通精度本文以山东黄金矿业（莱州）有限公司焦家金矿-330m 井段反掘斜坡道上山和斜坡道正掘巷道贯通为例，简要介绍贯通测量技术。

1主井联系测量技术根据《金属矿山测量规范》规定，以及目前矿井联系测量技术水平，采用长钢丝投点、长钢尺投入标高及陀螺定向技术进行联系测量。

主要工作内容有：（1）地面连接测量。

按5″级光电导线精度要求，测设各近井点点位坐标，并进行四等高程测量。

（2）采用长钢丝投点，独立进行2次。

（3）井下连接测量，采用摆动观测技术。

（4）导入标高。

采用长钢尺进行该项测量工作，独立进行2次，并施加尺长、温度及自重改正。

（5）井下陀螺定向测量。

采用瑞士GAK-1型陀螺经纬仪，测定井下导线边方位角。

在10个中段矿井联系测量中，运用摆动测量技术，解决了不同深度投点误差偏大的问题，提高了投点精度。

2斜巷导线测量技术由于井下作业条件差，巷道断面大，导线点对中误差受风流影响大，故测角采用了三架法导线测量，既可减少对中次数，又可提高测量速度。

三架法使用3个脚架、1台全站仪、2个棱镜进行观测。

全站仪架设在测站点A 处，精确对中、整平；后视点B 和前视点C 处各架设1个棱镜，也要精确对中、整平，如图1所示。

架设完毕，进行观测（测角、测距），观测方法同常规测量。

本测站观测结束后，转入下一测站观测时，先松开测站点A处的全站仪照准部锁紧扳钮，取下照准部，移至C点。

然后在C 点处，松开棱镜锁紧扳钮，取下棱镜，插入全站仪照准部，锁紧扳钮。

由于基座未产生任何移位，此时全站仪应处于对中、整平状态，作为该测站的测站点。

后视点B 处的棱镜用同样的方法，移至原测站点A 处，锁紧扳钮，作为该测站的后视棱镜。

浅谈矿山贯通测量应用及其精度控制在复杂条件下大型贯通测量中，应优化贯通设计，使误差控制在容许范围内。

测量人员认真负责贯通测量中的各项工作，增加检核条件，避免粗差，保证测量成果的精度和可靠性。

本文结合实例，介绍贯通测量在矿山的应用与精度控制。

正丰矿业矿井混合井与东风井贯通巷道全长约１２００ｍ，测量系统复杂，贯通难度大。

1贯通要求：《矿山井巷工程测量规范》规定，开拓工程贯通测量接合点处，中线允许偏差为± ５０ｃｍ，竖直方向上的允许偏差为±２０ｃｍ。

2贯通测量方案：以全站仪为主测设导线。

地面控制测量重新进行连测，同一根钢丝同样方法在两端井筒导入高程。

测量误差的来源是地面控制测量、联系测量、井下控制测量。

3地面控制测量：矿井平面控制和高程控制测量采用导线法，用徕卡仪TS06ultra-２全站仪，精度为２”，±（1.5＋２ｘ１０-6Ｄ）ｍｍ。

水平角采用测回法或全圆观测法３个测回测角；边长往返测量共４个测回。

4地面三角高程测量：按四等水准的精度要求，在施测地面各导线点的同时，往返各２个测回测量高差，其对向观测高差较差为± ４０√Dｍｍ（Ｄ为电测波测距长度，以ｋｍ计算），仪器高、觇标高采用钢尺量至ｌｍｍ。

5定向测量：混合井井深2１２ｍ，一1７０ｍ中段开拓时，从地表投点测至一1７０ｍ中段。

几何定向时根据井筒布置及井下中段的实际情况，垂线使用φ1.0ｍｍ钢丝，挂重３５ｋｇ，并将重砣置于盛满水的定向专用桶内，以增大垂线的稳定性，提高测量精度。

在井筒中优化投点位置，构成延伸三角形，测出一1７０ｍ中段的起始点ａ1点的坐标，并计算出起始边ａ1-ａ2：的方位角以做检核比较。

然后在一３７０ｍ中段用WildT6一GAK1型陀螺经纬仪进行复测。

东风井井深2７０ｍ。

用同样的方法在一1７０ｍ中段测出起始边ｂ1 一ｂ2 的方位。

6导入高程：在地表事先将四把１００ｍ和一把５０ｍ长的钢尺接好，２次测量接头长度，用水准仪将近井点的高程导至井口钢梁上。

80 /矿业装备MINING EQUIPMENT0 引言煤矿井下施工的安全问题一直深受关注，为了保证生产安全，在开展煤矿生产之前要提前做好测量工作，确保测量精度达到安全标准时，才能进行煤矿的开采与生产。

井下贯通测量技术是一种十分重要的测量手段，它能够科学控制测量精度，消除测量误差，为煤矿的生产提供可靠的数据信息，确保煤矿生产的安全性和稳定性。

1 煤矿井下巷道内贯通测量的重要性煤矿井下巷道贯通作业时，往往都是开设多个位点来完成贯通工作。

但是该方法在使用过程中，如果多个位点之间测量工作不够精准和可靠，再加上位点之间无法充分交流沟通，则极容易造成最后几个位点之间的隧道挖掘对接不成功。

由此可以看出，贯通工作只要没有到最后完成的状态，就不能被称为是一项成功的工程[1]。

因此在进行巷道贯通施工中，改进贯通测量方法成为十分重要的任务之一，决定了贯通工程能否顺利实施，甚至影响了整个矿井的建设。

一旦在测量方面出现了问题，则会给煤矿生产企业造成无法挽回的损失，因此工作人员要重视贯通测量技术，尽量减少测量误差，保证井下作业的顺利完成。

另外，贯通测量巷道的位置不同，允许的误差范围也有所差别，如表1所示，工作人员要全面掌握测量技术，一旦发现误差超出允许范围，要立即改正，以免影响作业的完成质量和进度。

2 煤矿井下巷道内的贯通测量技术2.1 陀螺定向测量技术在煤矿井下巷道贯通测量中，陀螺定向测量是精度最不容易受到作业深度变化影响的技术之一，因此更有利于保证测量精度。

在实际操作期间，井下所使用的导线一般都比较长，在测量水平角时，由于测站转角比较多，因此积累误差较大，从而导致贯通点在X 轴和Y 轴方向出现偏差，此时利用该技术能够简化导线，减少误差[2]。

不仅如此，该技术的应用优势还有以下三个方面：第一，井下的平面控制，煤矿开采期间，对于井下平面稳定性的控制十分重要，传统的巷道挖掘工作使用的是单指导线，容易出现误差，而陀螺定向测量工作就十分全面，能够测量到每个角落，从而提升井下工作的安全性和稳定性。

、贯通测量设计书II、井巷贯通工程概况。

III、工程任务：要求在主副井与风井之间进行北翼轨道石门的贯通。

贯通长度1360.3米，工程限差要求水平重要方向允许偏差0.5米，竖直方向0.2 米。

采区现有两个二等三角点S03 和S09。

IV、贯通测量方案的确定。

V、在地面采用GPS单频接收机布设E级GPS平面控制网(精度相当于四等导线网,不考虑起算点点位误差)，将近井点1，近井点2，近井点3同S03和S09联测。

VI、定向测量。

VII、主副井采用两井定向。

风井采用一井定向，三角形连接法。

VIII、主井副井连续独立定向2次，风井独立定向3次。

IX、井下导线测量。

X、主副井从FUI-2边开始沿巷道测设导线，至掘进点。

XI、风井从BFJ1-布设导线经北翼总回风巷北轨道回风上山采区岩石集中轨道巷掘进点K。

XII、测角量边采用莱卡5”防爆全站仪实施，每条边各复测4次，读数较差不得超过10mm.XIII、所有导线边均由不同观测者独立观测两次，取两次观测的角度和距离的平均值做为计算值．XIV、地面水准测量．XV、风井与主副井之间的水准测量布设环线水准路线按４等水准的要求施测．XVI、导入高程．XVII、采用长钢丝法导入高程，在定向投点工作结束后，钢丝上下做好标志，提升到地面后进行丈量．导入高程独立进行两次，互差不能够超过井深的1/8000。

如井下已经有导入高程点，需要再次进行高程导入，导入值和已知值进行比较如果再限差要求范围内也可以取二者的平均值作为井下点的导入高程。

XVIII、井下高程测量。

XIX、每隔300-500米设置一组高程点，在平巷中采用三等水准测量往返测，往返测高差较差不超过（km）。

斜巷中三角高程测量与导线同时始测，每条导线边两端点往返测高差互差不大于10mm+0.3mm为导线水平边长，以米为单位）,每段三角高程导线的互差不应大于（L为导线长度，以千米为单位）。

XX、以上高程测量均独立进行两次。

XXI、贯通测量方法XXII、地面平面控制采用天宝GPS单频接收机布设E级导线施测。

贯通测量包括的内容
贯通测量是指通过测量和计算，确保两个或多个相向或相交的巷道在预定地点贯通，以实现矿山的开拓、采准和回采等作业。

贯通测量涉及的内容非常广泛，包括以下几个方面：
1. 确定贯通点：根据矿山的开拓计划和采准方案，确定需要贯通的巷道之间的贯通点。

2. 测量巷道坐标：对需要贯通的巷道进行坐标测量，包括巷道的起点、终点、方向、坡度等参数。

3. 计算贯通距离：根据测量的坐标数据，计算出两个贯通点之间的实际距离。

4. 确定贯通方向：根据矿山的开拓计划和采准方案，确定贯通巷道的方向和坡度。

5. 绘制贯通图：根据测量的坐标数据和计算结果，绘制出贯通巷道的平面图和剖面图。

6. 校核贯通精度：在贯通前，需要对贯通精度进行校核，确保贯通巷道的位置和方向符合设计要求。

7. 贯通施工：在贯通前，需要对贯通巷道进行施工准备，包括清理巷道、安装设备、准备材料等。

8. 贯通验收：在贯通后，需要对贯通巷道进行验收，包括检查巷道的位置、方向、坡度等参数是否符合设计要求。

总之，贯通测量是矿山生产过程中的一项重要工作，对于确保矿山的生产安全和生产效率具有重要意义。

金属矿山深井贯通测量技术摘要本文说明金属矿山深井平巷贯通测量的基本要求，具体做法和技术措施。

该方法对类似工程的贯通测量工作有一定的参考价值。

关键词深井贯通测量贯通误差预计陀螺定向全站仪1 工程概况-875m中段是某矿工程的主要运输水平，与周围工程关系密切，离地面达到近1000m，并与多条千米竖井相联通，-875m水平最大贯通巷道长达2070.6m。

2000年某矿业公司提出了该年度实现主井、进风井、副井、辅助井（盲措施井）四井-875m中段贯通的要求，以改善千米矿床深部开拓高温的条件；另外，建立-875m水平高精度基本控制对采准工程的开拓及实现与风井的准确贯通意义重大。

2 贯通测量技术深井矿山长距离平巷贯通控制测量工作的关键技术原理就是通过联合联系测量方法提高起始点的三维坐标精度和起始边的方位精度，然后在长距离导线适当位置加测陀螺边进行方位修正，在导线测量过程中采用不等权观测方法，从而减少平面坐标和方位的误差累积，同时采用精密水准仪对高程进行等距离观测，从而提高长距离平巷贯通点的空间位置精度，确保安全准确贯通。

2.1 地面控制测量地面近井点的埋设和测量。

在需贯通的长距离平巷两端的深竖井的地面选择有利地形位置埋设近井点和近井边，并利用地面已有控制点进行平面和高程控制测量。

平面控制测量采用徕卡2″、（1+1.5×10-6）TCR1202+R400全站仪三次对中，三个测回测角量边，测角中误差和边长相对中误差均符合规范要求。

2.2联合联系测量联合联系测量分别在长距离平巷两端的深竖井地面和井筒及平巷两端巷道进行。

该项工作包括：两贯通井陀螺定向测量、两贯通井井筒一线投点的两井联系测量或贯通井井筒两线投点的一井联系测量、两贯通井导入高程测量。

2.3导入高程测量从地面投放经过比长改正的1000m长钢尺至井下，在地面和深井下长距离贯通平巷马头门联络巷用DS3水准仪按四等水准测量要求进行观测，将地面近井点高程经过钢尺传递到井下贯通平巷联络巷的定向点。

直线方程的斜率公式在矿山井巷设计与贯通测量中的运用
贯通测量是一种常用的空间测量方法，它主要用于矿山井巷设计和施工过程中，对空间构件及地形状进行量测和描绘，便于对井巷进行计算设计和管理。

贯通测量中，斜率公式是重要的计算方法，它利用简单而有效的计算式就可以求出任意两个点之间最大、最小或者平均斜率，为斜坡技术参数计算和改进提供必要的理论依据。

斜率公式是对直线斜率算术的提炼，它的核心表达式为m=Δy/Δx，其中m代
表斜率，Δy表示两点y轴坐标变化量，Δx表示两点x轴坐标变化量。

斜率表示
从一点出发，其所到达的邻近点与原点构成的线段在水平面上的倾斜程度，取值范围是±∞到±0，其中正数表示匀减斜率，负数表示匀增斜率，0表示水平。

贯通测量中，斜率公式也常用于求解矿山井巷的斜角和斜长，它可以将空间线
段中的构件划分为两个部分：起点到斜率的最大值的部分是上行斜段，斜率的最大值到终点的部分是下行斜段。

根据斜率公式，上行斜段的斜长=Δx/cosθ，下行斜段的斜长=Δx*cosθ，其中θ代表斜角。

因此，在计算矿山井巷斜角和斜长时，
斜率公式可以准确地反映出从而得出最终斜角和斜长。

有效运用斜率公式来求解矿山井巷贯通测量中的斜率，不仅可以更有效地提高
施工质量，还可以减少安全事故的发生，更重要的是，它可以降低贯通测量的成本，为贯通测量项目的投资实施提供了可靠的保障。
