电缆外护套修补作业指导书

1、电缆辅助设施安装作业准备和条件• 安装前必须准备好所需工具和辅材。

•电缆支架安装前应子细对图纸进行审查、核对、看电缆支架的规格、层数是否满足要求；电缆的走向是否合理，是否有交叉现象。

若有上述现象，则需提出设计修改。

•电缆支架在安装前，根据设计图纸及具体的实际情况，编制出详细的《电缆支架安装程序》，绘制桥架安装二次设计图，应明确规定每段电缆支架安装的先后顺序及具体走向布置。

•由专业技术人员对施工人员按照作业指导书进行交底，重点讲述施工方法和每项工作必须达到的质量标准。

•安装区域内土建施工完，照明安装好。

•所有桥支架安装位置的埋件齐全，符合设计和安装需要。

2、电缆支架安装电缆支架制作：•根据设计图纸在加工平台上制作出电缆支架模子，其焊接固定以固定坚固为原则，支架的组合利用已加工固定好的模子进行。

•利用模子进行支架组合时，要求支架的各部份与模子的相应部份接触密切、各接触面间不允许有缝隙。

•在焊接时，为防止支架变形，先对所有焊缝进行点焊，待所有焊缝点焊完成后再进行满焊。

电缆支架组合焊接完成后，须对支架尺寸进行复查：要求支架各面平直无变形，横撑间距误差小于 2mm。

•当组合焊接后的支架无法满足上述要求时，须对支架进行校正，使其满足上述要求。

•加工好的支架均匀地刷红丹漆，油漆刷完后不能有纹路和泪痕等现象，等油漆不粘手时，再刷一道银粉漆即可。

电缆支架安装：•电缆支架安装在水平沟道内时，先在沟道两端找出两个支架的标高，然后用弦线和水平尺找出整段的标高，并做上记号，要求综合考虑支架安装的标高符合设计要求。

•先把事先加工好的角铁焊接在预埋件上，角铁一个面垂直于地面，一个面平行于地面。

将支架焊接在角铁上，注意其安装的水平度及垂直度；• 若电缆沟超过 25m 时，可以分段安装，但标高要统一考虑。

• 在两个支架间拉一条弦线，根据弦线距离沟壁的大小，把角铁垂直焊在上面的埋件上，要求角铁能与支架全面接触，但角铁不能太长，以免影响美观及电缆敷设。

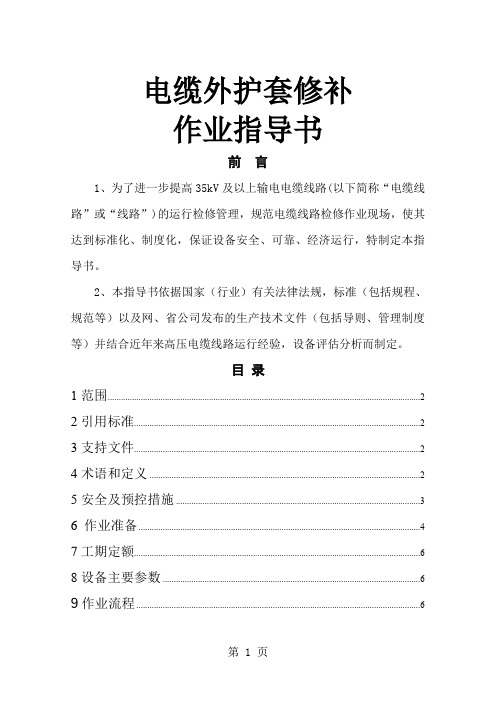

电缆外护套修补作业指导书前言1、为了进一步提高35kV及以上输电电缆线路(以下简称“电缆线路”或“线路”)的运行检修管理，规范电缆线路检修作业现场，使其达到标准化、制度化，保证设备安全、可靠、经济运行，特制定本指导书。

2、本指导书依据国家（行业）有关法律法规，标准（包括规程、规范等）以及网、省公司发布的生产技术文件（包括导则、管理制度等）并结合近年来高压电缆线路运行经验，设备评估分析而制定。

目录1范围 (2)2引用标准 (2)3支持文件 (2)4术语和定义 (2)5安全及预控措施 (3)6 作业准备 (4)7工期定额 (6)8设备主要参数 (6)9作业流程 (6)第 1 页10作业项目、工艺要求和质量标准 (7)11 作业后的工作记录与交接 (8)1范围2引用标准GB 50168-2019 电缆线路施工及验收规范DL 409-1991 电业安全工作规程（电力线路部分）Q/CSG 2 0002-2019 架空线路及电缆运行管理标准Q/CSG 1 0002-2019 架空线路及电缆安健环设施标准3支持文件电缆线路设计和施工图纸电缆线路地理走向图电缆线路预防性试验报告4术语和定义（无）5安全及预控措施5.1 安全措施5.1.1 修补作业工作应填写第一种工作票。

5.1.2 修补作业工作应由有经验的人员担任，开始工作前，工作负责人应对全体工作人员交待工作时的安全注意事项。

5.1.3 修补工作结束后，工作人员清理现场，检查现场无遗留工器具和杂物。

5．2危险点及预控措施危险点及预控措施见表1。

表1 危险点及预控措施第 3 页6 作业准备6.1 工作人员准备6.1.1工作人员不少于8人，其中技工（高级工）2~4人；辅助工（中级工）4~8人，工作负责人应有具有高级工及以上资质人员担任。

6.1.2 专业技术要求：经过电缆专业技术培训，掌握有关仪器、机具的正确操作，熟练掌握各项技能，熟悉本作业指导书。

6.2资料的准备6.2.1 施工及验收规范：GB 50168-2019 电缆线路施工及验收规范。

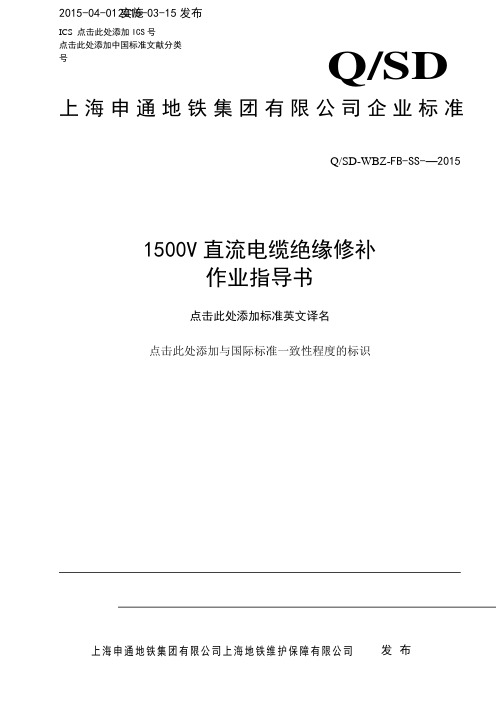

ICS 点击此处添加ICS 号 点击此处添加中国标准文献分类号Q/SD-WBZ-FB-SS-—20151500V 直流电缆绝缘修补作业指导书点击此处添加标准英文译名点击此处添加与国际标准一致性程度的标识Q/SD上海申通地铁集团有限公司企业标准2015-03-15发布2015-04-01实施 上海申通地铁集团有限公司上海地铁维护保障有限公司 发布Q/SD-WBZ- FB-SS-—2015前言本标准的附录A为规范性附录。

本标准由上海申通地铁集团有限公司提出。

本标准由上海申通地铁集团有限公司标准化室归口。

本标准起草部门：上海申通地铁集团有限公司上海地铁维护保障有限公司。

本标准主要起草人：吉敏，阎峰,汪亚骁，孙冰沁。

I1500V直流电缆绝缘修补作业指导书1 范围本标准规定了上海申通地铁集团有限公司上海地铁维护保障有限公司供电分公司（以下简称供电分公司）1500V直流电缆绝缘修补作业目的，作业性质，作业流程。

本标准适用于上海轨道交通全路网1500V直流电缆绝缘修补作业。

2 规范性引用文件下列标准对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB1103 额定电压26/35kV及以下电力电缆附件基本技术要求DL409-2005 电业安全工作规程Q/SD-ZR-FB-RL-21153-2014 变电检修工工作标准Q/SD-WBZ-FB-SS-GD31-2013 电气设备检修规程3 作业目的1500V直流电缆绝缘修补作业目的如下：a）本作业指导书的所有技术参数符合GB1103,DL409-2005，Q/SD-ZR-FB-RL-21153-2014、Q/SD-WBZ-FB-SS-GD31-2013的规定；b）1500V直流电缆破损后,通过电缆修补检修，必灭电缆故障扩大，确保运行安全保证电缆耐压试验作业质量。

1c）规范1500V直流电缆绝缘修补的作业标准。

电线电缆施工作业指导书一、引言电线电缆施工作业指导书旨在指导电线电缆施工作业的操作人员进行安全、高效的施工，确保施工过程中的质量和安全。

本指导书适用于各类电线电缆施工作业，包括室内、室外、地下、架空等不同环境下的施工。

二、施工前准备1. 施工前应明确施工范围、施工任务和施工时间，并编制详细的施工计划。

2. 确认施工区域的安全情况，排除施工现场可能存在的危险因素。

3. 准备所需的施工工具和设备，确保其完好无损。

4. 检查所使用的电线电缆材料，确保其质量符合要求。

三、施工流程1. 施工人员应佩戴符合安全标准的个人防护装备，包括安全帽、防护眼镜、防护手套等。

2. 根据施工计划，进行电线电缆的敷设和连接。

在敷设过程中，应注意保持电线电缆的整洁、平直，避免出现过度弯曲或扭曲的情况。

3. 进行电线电缆的绝缘处理，确保绝缘层的质量和可靠性。

4. 进行电线电缆的接地处理，确保接地电阻符合要求。

5. 进行电线电缆的标识和记录，包括标明电线电缆的用途、规格、长度等信息，并编制相应的施工记录。

6. 完成施工后，对施工现场进行清理，确保施工区域的整洁和安全。

四、质量控制1. 施工过程中，应严格按照相关标准和规范进行操作，确保施工质量符合要求。

2. 对施工过程中使用的材料进行质量检查，确保其符合相关标准和规范。

3. 在施工过程中，定期进行质量检验和测试，确保电线电缆的绝缘、接地等性能符合要求。

4. 对施工现场进行巡检，及时发现和处理施工过程中的质量问题。

五、安全措施1. 在施工现场设置明显的安全警示标志，提醒他人注意施工作业。

2. 施工人员应严格遵守安全操作规程，禁止在施工过程中吸烟、使用明火等危险行为。

3. 施工人员应定期接受安全培训，提高安全意识和应急处理能力。

4. 在施工现场设置灭火器等消防设备，以应对突发火灾等事故。

六、施工后验收1. 完成施工后，进行电线电缆的功能测试和质量检验，确保其符合要求。

2. 编制施工记录，包括施工过程中的关键环节、质量控制措施、施工人员等信息。

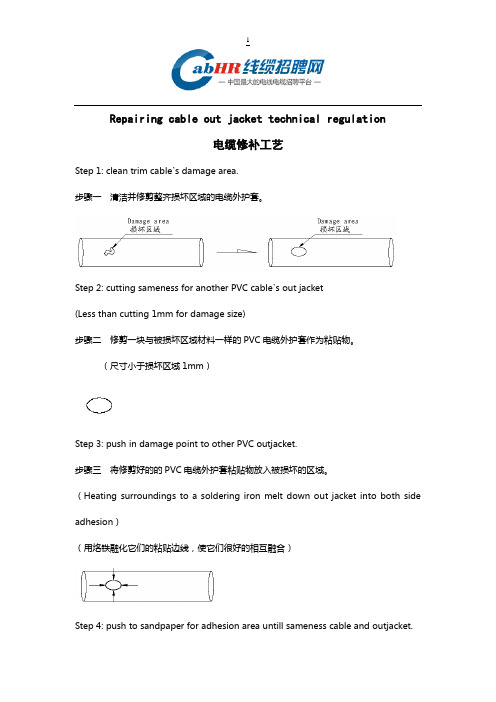

1Repairing cable out jacket technical regulation电缆修补工艺Step 1: clean trim cable’s damage area.步骤一清洁并修剪整齐损坏区域的电缆外护套。

Step 2: cutting sameness for another PVC cable’s out jacket(Less than cutting 1mm for damage size)步骤二修剪一块与被损坏区域材料一样的PVC电缆外护套作为粘贴物。

（尺寸小于损坏区域1mm）Step 3: push in damage point to other PVC outjacket.步骤三将修剪好的的PVC电缆外护套粘贴物放入被损坏的区域。

（Heating surroundings to a soldering iron melt down out jacket into both side adhesion）（用烙铁融化它们的粘贴边线，使它们很好的相互融合）Step 4: push to sandpaper for adhesion area untill sameness cable and outjacket. 步骤四用金相砂纸仔细打磨修补区域，直到该处电缆外护套与其它区域一样。

Step 5 : shine ones adhesion area to a solvent步骤五光亮的粘贴物与电缆完全域融合摘一起，电缆修补完毕。

此修补工艺根据国内外电缆生产厂家提供的信息综合编制the a.m technical regulation are all come form cable makers (DOMESTIC/FORGIGN)。

电缆外护套修补作业指导书前言1、为了进一步提高35kV及以上输电电缆线路(以下简称“电缆线路”或“线路”)的运行检修管理，规范电缆线路检修作业现场，使其达到标准化、制度化，保证设备安全、可靠、经济运行，特制定本指导书。

2、本指导书依据国家（行业）有关法律法规，标准（包括规程、规范等）以及网、省公司发布的生产技术文件（包括导则、管理制度等）并结合近年来高压电缆线路运行经验，设备评估分析而制定。

目录1范围 (2)2引用标准 (2)3支持文件 (2)4术语和定义 (2)5安全及预控措施 (3)6 作业准备 (4)7工期定额 (6)8设备主要参数 (6)9作业流程 (6)10作业项目、工艺要求和质量标准 (7)11 作业后的工作记录与交接 (8)1范围2引用标准GB 50168-2019 电缆线路施工及验收规范DL 409-1991 电业安全工作规程（电力线路部分）Q/CSG 2 0002-2019 架空线路及电缆运行管理标准Q/CSG 1 0002-2019 架空线路及电缆安健环设施标准3支持文件电缆线路设计和施工图纸电缆线路地理走向图电缆线路预防性试验报告4术语和定义（无）5安全及预控措施5.1 安全措施5.1.1 修补作业工作应填写第一种工作票。

5.1.2 修补作业工作应由有经验的人员担任，开始工作前，工作负责人应对全体工作人员交待工作时的安全注意事项。

5.1.3 修补工作结束后，工作人员清理现场，检查现场无遗留工器具和杂物。

5．2危险点及预控措施危险点及预控措施见表1。

表1 危险点及预控措施第 3 页6 作业准备6.1 工作人员准备6.1.1工作人员不少于8人，其中技工（高级工）2~4人；辅助工（中级工）4~8人，工作负责人应有具有高级工及以上资质人员担任。

6.1.2 专业技术要求：经过电缆专业技术培训，掌握有关仪器、机具的正确操作，熟练掌握各项技能，熟悉本作业指导书。

6.2资料的准备6.2.1 施工及验收规范：GB 50168-2019 电缆线路施工及验收规范。

电缆外护套修复作业方案一、准备工作1.确定修复范围：根据电缆外护套的损坏程度和维修要求，确定修复的范围，包括损坏的部分和周围一定范围内的外护套。

2.确定修复材料和工具：根据电缆外护套的材质和维修要求，选择合适的修复材料，如维修胶带、热缩管等，并准备相应的工具，如刀具、剥线钳、热风枪等。

二、修复步骤1.清洁表面：用洁净的布或纸巾清洁电缆外护套的表面，确保表面没有油污、灰尘等杂质。

2.剥离损坏部分：使用剥线钳或刀具小心地剥离外护套损坏部分，确保不损伤内部绝缘和导体。

3.削减表面：使用刀具或砂纸等工具，削减周围一定范围内的外护套表面，以便后续修复材料的粘合和固定。

4.维修材料覆盖：将选好的维修材料（如维修胶带）覆盖在剥离和削减部分的外护套表面，保持修复材料的平整和紧密。

5.加热固化：使用热风枪或其他热源，加热维修材料，使其固化，与外护套表面完全融合。

6.整体检查：经过修复的电缆外护套，应做整体检查，确保修复部位完全固化，无松动、开裂等现象。

三、质量控制措施1.修复材料选择：根据电缆外护套的材质和维修要求，选择合适的修复材料，确保修复效果符合要求。

2.修复环境控制：在修复过程中，确保环境干燥、清洁，避免灰尘和水分对修复效果的影响。

3.修复材料固化时间控制：根据修复材料的要求，控制固化时间，避免时间过短导致修复材料未完全固化，或时间过长导致修复材料烧焦等问题。

4.修复质量检查：修复完成后，进行质量检查，检查修复部位是否平整、紧密，修复材料是否与外护套完全融合，保证修复质量。

总结：电缆外护套修复是一项不可或缺的工作，通过合理的准备工作和修复步骤，以及质量控制措施，可以保证修复的效果和质量，延长电缆的使用寿命，减少故障发生。

然而，需要注意的是，不同类型和规格的电缆外护套修复可能存在细微差异，需要根据具体情况进行适当调整和改进。

电缆热补操作和试验细则一、电缆修补前要用符合电压的摇表测芯线绝缘电阻，阻值不低于10M Ω。

如不足时应先干燥电缆再修补。

二、修补电缆用的材料必须和原电缆的材料性能相符。

天然胶护套用天然胶修补；氯丁胶护套用氯丁胶修补。

对有屏蔽层的电缆，屏蔽层要用相应的半导体橡胶或屏蔽布带及金属纺织屏蔽网布修补。

三、电缆护套破裂可削去破裂处，将切口周围锉平，贴上相应长度的补料，并用相应的修补材料。

胶带绑至一到二层即可进行硫化。

裂口较大或芯线绝缘损坏时，应切去整个护套，先包好芯线再用相应的材料包扎护套进行硫化。

四、电缆护套在包扎前应将每个端头护套削成锥斜面。

斜面长度和芯线包扎用的绑线按芯线面大小可参考下表选用：五、电缆芯线的连接需将芯线分段剪切，剪切长度及芯线绝缘剥切长度以能承受必要的机械抗拉强度和便于操作为准。

再把切口的绝缘削成12mm长的锥体，并清洗锥体和其后20mm的一段绝缘体。

如有屏蔽层，应将锥体后20mm屏蔽层剥去，将锥体及其20mm内的半导体粉末用四氯化碳液清洗干净。

连接时注意捻向。

六、在绑扎焊接前，应将接头处的黑斑、油污清洗干净，按相应接头互相均匀交叉、合拢，然后用绑线绑扎。

接头中间绑扎应有空隙，以便渗锡，两头要扎紧。

焊接时，绝缘层不要过热，焊接完成后要锉去棱角，剥去老化绝缘，焊接时要带防护眼镜和手套。

七、包芯线要用合格宽度、厚度的相应胶带以半幅重迭连续缠绕，所包厚度不小于1.5—2.0mm，每端应比接头长出10mm，芯线包好后把原橡胶垫芯放在中间,依电缆绞合角转个角度，然后用合格宽度、厚度的护套胶带从接头一端以半幅重迭缠绕至另一端，直径应比原电缆大2—3mm，缠绕时用力要均匀，保证电缆圆形且绝缘薄厚均匀。

八、屏蔽层的修理：1、如果是橡胶屏蔽层则和修补芯线绝缘层一样应用半导体橡胶修补。

工艺过程和修补芯线一样。

2、如果是屏蔽胶带则用屏蔽胶带以半幅重迭缠绕，两端长出10mm，连接起来。

3、对金属纺织屏蔽层，先将屏蔽层损伤处两端用铜线绑住，再切去损坏部分，用屏蔽纺织网布压半幅缠绕，每端压原屏蔽层约40mm，两端用直径0.3mm细铜线密扎5mm后方可。

电缆外护套修补作业指导书- 1 -前言1、为了进一步提高35kV及以上输电电缆线路(以下简称“电缆线路”或“线路”)的运行检修管理，规范电缆线路检修作业现场，使其达到标准化、制度化，保证设备安全、可靠、经济运行，特制定本指导书。

2、本指导书依据国家（行业）有关法律法规，标准（包括规程、规范等）以及网、省公司发布的生产技术文件（包括导则、管理制度等）并结合近年来高压电缆线路运行经验，设备评估分析而制定。

- 2 -目录1范围 (6)2引用标准 (6)3支持文件 (6)4术语和定义 (6)5安全及预控措施 (7)6作业准备 (8)7工期定额 (10)8设备主要参数 (10)1 作业流程 (11)1作业项目、工艺要求和质量标准 (11)2作业后的工作记录与交接 (13)- 3 -- 4 -1 范围2 引用标准GB 50168-2006 DL 409-1991电缆线路施工及验收规范电业安全工作规程（电力线路部分）Q/CSG 2 0002-2004 架空线路及电缆运行管理标准Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准3 支持文件电缆线路设计和施工图纸电缆线路地理走向图电缆线路预防性试验报告4 术语和定义（无）5 安全及预控措施5.1 安全措施- 5 -5.1.1 修补作业工作应填写第一种工作票。

5.1.2 修补作业工作应由有经验的人员担任，开始工作前，工作负责人应对全体工作人员交待工作时的安全注意事项。

5.1.3 修补工作结束后，工作人员清理现场，检查现场无遗留工器具和杂物。

5．2危险点及预控措施危险点及预控措施见表1。

- 6 -6 作业准备6.1 工作人员准备6.1.1 工作人员不少于8人，其中技工（高级工）2~4人；辅助工- 7 -（中级工）4~8人，工作负责人应有具有高级工及以上资质人员担任。

6.1.2专业技术要求：经过电缆专业技术培训，掌握有关仪器、机具的正确操作，熟练掌握各项技能，熟悉本作业指导书。

篇一：电线电缆作业指导书作业指导书批准人：颁布日期：实施日期：审核：编写：职业道德规范一、服从领导的统一安排，统一指挥。

二、爱岗敬业，积极热忱，恪尽职守，始终如一。

三、提高技能，持证上岗，无上岗证及不能胜任者不得独立操作报出数据。

四、以科学严谨的态度、公正无私的作风对待检验工作。

五、不欺瞒客户，不得以不正确或无效的检验方法进行检验。

六、工作期间精力集中，不得漫不经心或擅自离岗。

七、不虚报、空报数据，以实测结果为准。

八、保质保量及时地完成检验工作。

九、有问必答，有惑必解，体现全方位高效优质服务。

十、衣帽整齐干净，室内环境清洁。

第一章第二章第三章第四章第五章第六章目高压试验导体电阻试验绝缘电阻试验绝缘厚度试验外形尺寸试验附表录第一章电压试验1.1适用范围本作业指导书适用于工业与民用建筑及一般构筑物所采用的电线电缆的性能试验。

1.2依据标准gb 50303-2002 《建筑电气工程施工质量验收规范》gb/t3048.8-2007《电线电缆电性能试验方法第8部分：交流电压试验》gb/t5023.2-2008《额定电压450/750v及以下聚氯乙烯绝缘电缆第2部分：试验方法》gb/t5013.2-2008《额定电压450/750v及以下橡皮绝缘电缆第2部分：试验方法》 1.3仪器设备sbj-ⅰ型工频高压试验设备 1.4试验方法1.4.1先将电缆在温度为20±5℃水槽内浸水一小时，试样两个端部伸出水面的长度应不小于200mm，且应保证在规定的试验电压下不发生沿其表面闪络放电。

篇二：电力电缆作业指导书电缆电气试验标准化作业指导书（试行）一、适用范围1、本指导书在本公司业务范围内适用。

2、本指导书适用于35kv及以下电缆（包括橡塑绝缘电缆和油纸绝缘电缆）的交接、预防性试验。

二、引用的标准和规程gb 50150-2006 《电气装置安装工程电气设备交接试验标准》 dl/t596-1996 《电力设备预防性试验规程》dl/408-1991 《电业安全工作规程（发电厂和变电所电气部分）》三、试验仪器、仪表及材料1. 交接及大修后（新作终端或接头后）试验所需仪器及设备材料：2. 预防性试验所需仪器及设备材料：四、安全工作的一般要求1、基本要求1.1为了保证工作人员在现场试验中的安全和健康，电力系统发、供、配电气设备的安全运行，必须严格执行dl409-1991《电业安全工作规程》。
