电流表测量对象的判断方法一、电流表测量对象判断的重要性。

1.1 电流表就像电路中的小侦探。

电流表在电路里那可是相当重要的存在啊。

它就像一个小侦探，专门负责摸清电流的情况。

可这小侦探到底在查谁的“底细”呢，也就是它测量的对象到底是哪个部分的电流，这要是搞不清楚，那整个电路的情况就会像一团乱麻，剪不断理还乱啊。

1.2 关乎电路故障排查与分析。

这电流表测量对象判断准确与否，直接关系到电路故障的排查。

要是判断错了，那在找电路问题的时候就会南辕北辙，白忙活一场。

就好比你要抓小偷，结果认错了人，真正的小偷还在逍遥法外呢。

二、电流表测量对象判断的基本方法。

2.1 看电流表的连接方式。

电流表在电路里的连接方式那可是判断测量对象的关键线索。

如果电流表是串联在某个用电器或者某段电路中的，那它测量的就是这个用电器或者这段电路中的电流。

这就好比一根绳子上的蚂蚱，电流表跟谁串在一起，就是在测量谁的电流。

比如说，一个简单的串联电路，只有一个灯泡和电流表，那电流表肯定就是在测量灯泡中的电流，这是明摆着的事儿，没什么弯弯绕绕的。

2.2 分析电路的结构。

电路结构有时候比较复杂，就像一个迷宫一样。

但是咱不能被它吓住啊。

如果是并联电路，那就得小心了。

电流表要是在干路上，那它测量的就是整个电路的总电流，这就像一个大管家，管着整个电路的电流进出呢。

要是电流表在某条支路上，那它测量的就是这条支路的电流。

这就好比在一个大家庭里，大管家管全家的事儿，而每个小分支也有自己的小管家，各管各的一摊事儿。

2.3 利用节点法判断。

节点法可是个好办法。

把电路中的节点找出来，就像找到地图上的关键地标一样。

如果电流表连接在两个节点之间，而且这两个节点之间只有一个用电器或者一段电路，那电流表测量的就是这个用电器或者这段电路的电流。

这就像在两个村子之间只有一条路，路上有个收费站（电流表），那这个收费站收的就是走这条路的车辆（电流）的费用。

三、实际操作中的注意事项。

判断电压表的测量对象（一）滑移法是把电压表两引线沿导线向用电器两端或向电源两端滑动（开关、电流表均可看做导线），但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。

看电压表是与哪部分并联，从而确定测量对象。

（二）去源法是“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。

（三）3、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L 与滑动变阻器R 的连接方式是 （2）电流表A 1测通过 的电流。

（3）电流表A 2测通过 的电流。

（4）电压表测量V 1测 两端的电压。

（5）电压表测量V 2测 两端的电压。

4、请你根据下图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

（1）闭合开关S 1和S 2，断开S 3，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。

（2）闭合开关S 3，断开S 1和S 2，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。

（3）闭合开关S 2和S 3，断开S 1，则L 1是 路 ，L 2是 路，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。

（4）闭合开关S 1、S 2和S 3，则电路是 ，发光情况是L 1 ，L 2 ，电流表的示数是 电压表的示数是 。

5、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L 1、L 2是 联，电流表A 测通过 的电流。

电压表V 测A V L 1L 2S 1S 2S 3 LV2A1A2V1R量 两端的电压。

（2）如图2，电灯L 1、L 2是 联，电流表A 测通过 的电流。

电压表V 测量 两端的电压。

怎样判断电流表的测量对象华继干在复杂的电路中，不易判断电流表的测量对象。

这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。

1. 断开电流表，用电器因断路不能工作例1 如图1，试判断电流表321A A A 、、分别测量哪些灯泡的电流。

分析 当断开A 3时，L 3断路，故A 3测的是L 3的电流。

当断开A 2时，L 2、L 3均断路，故A 2测的是L 2、L 3并联的总电流。

当断开A 1时，L 1、L 2、L 3全都断路，故A 1测的是L 1、L 2、L 3三灯并联的总电流。

2. 断开电流表，用电器因短路不能工作例2 如图2所示的电路，当开关闭合时，电流表321A A A 、、的示数分别为A A 6.02.1、和A 9.0，则通过灯321L L L 、、的电流分别为多少？分析 首先判断出321L L L 、、三个灯泡是并联的，再依次断开各电流表判断其所测电流。

当断开A 1时，三灯断路，故A 1测的是三灯并联的总电流。

当断开A 2时，如图3，L 1、L 2被短路，故A 2测的是L 1、L 2两灯并联的电流。

当断开A 3时，如图4，L 2、L 3被短路，故A 3测的是L 2、L 3两灯并联的电流。

所以A I I I 2.1321=++A I I A I I 9.06.03221=+=+， 解得A I A I A I 6.03.03.0321===，，练习1. 如图5，三只电流表的读数分别为321I I I 、、，这三个电流的大小关系为（ ） A. 321I I I == B. 321I I I >> C. 321I I I +>D. 321I I I +=2. 如图6所示，流过灯泡L 1的电流为I 1，流过灯泡L 2的电流为I 2，电流表的读数为I 3，则三个电流的关系是（ ）A. 213I I I +=；B.321I I I += ；C. 0231==I I I ，；D. 0321==I I I ，答案：1. （C ）。

如何判断电流表电压表的测量对象在复杂的电路中，不易判断电流表、电压表的测量对象，如下归纳几种简易方法。

1、将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的是这些用电器的电流。

例1如图i,试判断电流表工「当, 4分别测量哪些灯泡的电流。

例2如图2所示的电路，当开关闭合时，电流表4、& &的示数分别为12月、口为71和口刀月，则通过灯£:打的电流分别为多少？2、电压表测量对象的判断介绍两种方法，滑移法和去源法滑移法：为方便起见，在图中标出相应的字母，如图1所示。

电压表的左端引线a点处在R1和电源之间，不能再向其他地方滑动；电压表的右端引线b 可沿导线滑过开关S，再滑到c点。

可见，电压表并接在a、c两点间，测的是R1两端的电压。

去源法：将电源去掉，原电路将变成图2的形式，很容易看出：电压表只与电阻R1组成闭合回路，它测的是R1两端的电压。

1例1：如图1所示，电压表测出的是（）A. R1两端的电压B. R2两端的电压C. 电源电压D. 无法确定3、判断电路中的电表是电流表或电压表的方法下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表其遵循的规律是：（1）通常删减电表后（即去表能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。

（2）通常是把电压表先看成开路，可以从电路中先去掉；把电流表看作是一根导线。

同时也把被短路的用电器去掉。

（3）通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。

但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。

例1如图4所示，电源电压保持不变，闭合开关S后，甲、乙两表都是电压表时，两表示数之比为万；当开关S断开后，把甲、乙两表都改为电流表时，两表示数之比为（）A. 2：1B. 3：1C. 4：1D. 1：34、用去表法分析电路中滑动变阻器的滑片移动时电流表电压表示数如何变化需明确各电表的测量对象，分析电路中的总电阻变化情况，最后根据电源电压不变，由欧姆定律判断出总电流的变化情况。

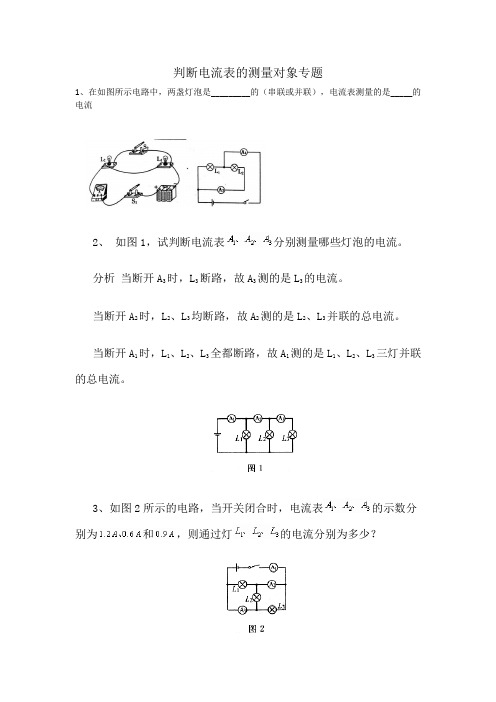

判断电流表的测量对象专题
1、在如图所示电路中，两盏灯泡是_________的（串联或并联），电流表测量的是_____的电流
2、如图1，试判断电流表分别测量哪些灯泡的电流。

分析当断开A3时，L3断路，故A3测的是L3的电流。

当断开A2时，L2、L3均断路，故A2测的是L2、L3并联的总电流。

当断开A1时，L1、L2、L3全都断路，故A1测的是L1、L2、L3三灯并联的总电流。

3、如图2所示的电路，当开关闭合时，电流表的示数分别为和，则通过灯的电流分别为多少？
4、如图5，三只电流表的读数分别为，这三个电流的大小关系为（）
A. B.
C. D.
5、如图6所示，流过灯泡L1的电流为I1，流过灯泡L2的电流为I2，电流表的读数为I3，则三个电流的关系是（）
A.
B.
C.
D.。

物理电流表、电压表测量对象的判断方法
在初中物理电学学习的内容上有两个重难点：
（1）串并联电路的识别。

（2）电流表、电压表测量对象判断。

下面就关于这个问题介绍几种方法。

电流表、电压表的辨别测量对象方法的核心内容：
电流表测谁电流与谁串联；
电压表测谁电压与谁并联。

1 电流表
上面的方法主要利用的就是电流表与被测对象串联关系，然后运用串联电路的特点简化电路，一处断开处处断开。

重点：就是电流表跟谁串联测谁电流。

2 电压表
短路法：主要利用电压表与被测对象是并联关系，所以运用并联电路的特点，把电压表换成导线，就会造成被测对象短路不能工作，来进行判断。

去电源法：应该注意的是怎么“去电源”，首先不一定只有电源，而是去含电源的一部分电路。

其次去的是电压表两个结点之间含电源的部分电路。

判断电流表、电压表的测量对象的总体指导思想是：电流表跟谁串联测谁电流；电压表是跟谁并联测谁电压。

掌握串并联电路的判断方法及电流表、电压表测量的对象，等于掌握走进了电学的大门。

初中物理怎样判断电流表的测量对象华继干在复杂的电路中，不易判断电流表的测量对象。

这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。

1. 断开电流表，用电器因断路不能工作例1 如图1，试判断电流表321A A A 、、分别测量哪些灯泡的电流。

分析 当断开A 3时，L 3断路，故A 3测的是L 3的电流。

当断开A 2时，L 2、L 3均断路，故A 2测的是L 2、L 3并联的总电流。

当断开A 1时，L 1、L 2、L 3全都断路，故A 1测的是L 1、L 2、L 3三灯并联的总电流。

2. 断开电流表，用电器因短路不能工作例2 如图2所示的电路，当开关闭合时，电流表321A A A 、、的示数分别为A A 6.02.1、和A 9.0，则通过灯321L L L 、、的电流分别为多少？分析 首先判断出321L L L 、、三个灯泡是并联的，再依次断开各电流表判断其所测电流。

当断开A 1时，三灯断路，故A 1测的是三灯并联的总电流。

当断开A 2时，如图3，L 1、L 2被短路，故A 2测的是L 1、L 2两灯并联的电流。

当断开A 3时，如图4，L 2、L 3被短路，故A 3测的是L 2、L 3两灯并联的电流。

所以A I I I 2.1321=++A I I A I I 9.06.03221=+=+，解得A I A I A I 6.03.03.0321===，，练习1. 如图5，三只电流表的读数分别为321I I I 、、，这三个电流的大小关系为（ ）A. 321I I I ==B. 321I I I >>C. 321I I I +>D. 321I I I +=2. 如图6所示，流过灯泡L 1的电流为I 1，流过灯泡L 2的电流为I 2，电流表的读数为I 3，则三个电流的关系是（ ）A. 213I I I +=B. 321I I I +=C. 0231==I I I ，D. 0321==I I I ，答案：1. （C ）。

For personal use only in study and research; not forcommercial use判断电流表、电压表的测量对象及电路的连接方式专题训练i如图i所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？（1 ）串联时，A 是_________ ，B 是____________ ，C 是__________ 。

（2 ）并联时，A 是__________ ，B 是____________ ，C 是__________ 。

2、如图2所示的电路中，把圆圈所代表的电表填入其电路符号。

表的测量对象以及是否有短路现象作出说明。

1•闭合开关S i和S2,断开S3,则L i、L2的连接方式是___________________ ，发光情况是L i ________________ L2 _________ ，电流表测通过灯_____________ 的电流，电压表测灯 _______________ 两端的电压。

2•闭合开关S3,断开S i和S2,则L i、L2的连接方式是 __________________ ，发光情况是L i ________________ L2 _________ ，电流表测通过灯_____________ 的电流，电压表测灯 _______________ 两端的电压。

3. __________________________________ 闭合开关S2和S3,断开S i,则L i是____________________________________________________ 路丄2是___________ 路，发光情况是L i _____________ L2 _______ ，电流表测通过灯 ____________的电流，电压表测灯 ________________ 两端的电压。

专项提升09 判断电流表测量的对象1.电流表电流表在电路中的符号为，实验室常用的电流表通常有三个接线柱、两个量程含义有两个：一是表示该表为电流表，二是表示用该表测量电流时表盘上当接“-”和“0.6”量接线柱时，当接“-”和“3”量接线柱时，其量程2.电流表的使用规则（1）使用前先调零；（2）与被测用电器串联；（3）电流从正接线柱流进，负接线柱流出，否则指针会反偏。

由此可判断电路中电流的方向和电源正负极。

（4）用试触法选择合适的量程，否则会出现指针偏转角度太大或过小，使读数不准确；（5）电流表不能直接接在电源的正负极，避免损坏电流表。

特别提醒电流表不能与用电器并联，否则会将用电器短路。

判断电流表测量哪里的电流，应判断电流表和哪个用电器串联。

在并联电路中还要注意干路和支路，若电流表在干路上测量干路的电流。

一、填空题1．（2024·辽宁大连·二模）如图所示的电路，闭合开关S，两盏灯都发光，电流表测量的是灯的电流。

过一会儿，灯1L熄灭，灯2L仍发光，则电路故障可能是灯1L发生路。

2．（23-24九年级下·辽宁鞍山·开学考试）如图所示，开关S闭合时，灯L1和L2是联的，电流表A1测量的是中的电流。

（选填“L1”、“L2”或“干路”）3．（23-24九年级上·上海·期中）如图（a）的电路中，灯L1和L2是联连接的，电流表测量灯中的电流。

闭合开关后，电流表示数如图（b），可知电流表的示数为安。

4．（23-24九年级上·江西新余·期中）1L和2L灯泡联，电流表1A测的电流（选填“1L”、“2L”或“总电流”）。

5．（23-24九年级上·江西抚州·阶段练习）如图所示的电路中，当开关S闭合，S1、S2断开时，灯泡串联；当开关S、S1、S2均闭合时（并将电流表正负接线柱对调），此时电流表测的是中的电流。

6．（23-24九年级上·广东惠州·期末）在如图所示的电路中，闭合开关后，两灯泡正常发光，灯泡1L 和2L 的连接方式是 （选填“串联”或“并联”），电流表1A 测量的是 的电流，电流表2A 测量的是 的电流。

怎样判断电流表的测量对象在复杂的电路中，不易判断电流表的测量对象。

这里教你一招；将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。

1.断开电流表，用电器因断路不能工作例1如图I,试判断电流表儿、▲、4分别测量哪些灯泡的电流。

分析当断开A3时，L3断路,故A］测的是L3的电流。

当断开A2时,“、L3均断路,故A2测的是L2、L3并联的总电流。

当断开A］时,L】、L2、L3全都断路，故A］测的是L］、5、0三灯并联的总电流。

2.断开电流表，用电器因短路不能工作例2如图2所示的电路，当刃咲闭合时，电流表彳、九、冬的不数分别为1.2/Q6/ 和0.9A,则通过灯厶、厶2、厶的电流分别为多少?分析首先刊断出厶J d、厶三个灯泡是并联的，再依次断开各电流表刊断其所测电流。

当断开Ai时，三灯断路，故Ai测的是三灯并联的总电流•当断开A?时，如图3, L H■被短路.故A?测的是L|、―两灯并联的电流。

曲图3当断开A3时,如图4, a、L3被短路,故A］测的是L2、D两灯并联的电流。

所以H厶=1.24厶+12 =0.6/4, 12 + 厶=09 A解得£ = 0.3A9 12 = 0.3A» I3 = 0.6A练习1.如图5,三只电流表的读数分别为人、厶、厶，这三个电流的人小关系为（）C. Z] > ‘2 +【3D. /( = /2 4-厶C. Z] > ‘2 +【3D. /( = /2 4-厶2.如图6所示，流过灯泡L］的电流为h，流过灯泡L2的电流为b 则三个电流的关系是（）A.厶=人+厶答案：1・（C）。

2.(C)。

电流表的读数为Ij，让我们先看一个题目：如图1所示，电压表测出的是（）A. R i两端的电压2B. R两端的电压C. 电源电压D. 无法确定看罢此图，你可能已发现，此图中电压表的连法与课本上的有所不同。

这是一种“异形连接”。

下面就针对此类“异形连接”电压表测量对象的判断介绍两种方法，滑移法和去源法。
