答：传感器的静态特性是指被测量的值处于稳定状态时的输出一输入关系。
与时间无关。
主要性能指标有：线性度、灵敏度、迟滞和重复性等。
1.2答：传感器的动态特性是指其输岀与随时间变化的输入量之间的响应特性。
常用的分析方法有时域分析和频域分析。
时域分析采用阶跃信号做输入，频 域分析采用正弦信号做输入。
1.3at a {) at q 传递函数卩F频率响应：—-— X 丿砂+ 1相频响应特性：e=tg-'n2.1当金属丝和半导体应变片受轴向力作用时，其电阻相对变化为:AR ~R△打 Amax 100% s = lim(詈) dy dx^ax-^n 100%R 二(2二 3)S _]00% ^ax-^in幅频响应特性: 工(j® X J (砂)? + 1(2-10),minYa/?, max对于金属丝而言，电阻的相对变化量则主要由形变和电阻率的相对变化量共同作用引起。
而对于半导体，式中应变片的电阻率的相对变化，其值与半导体敏感条在轴向所受的应力 上式中1+2〃项随几何形状而变化，JijE 项为压阻效应，随电阻率而变化。
实验证明对于半导体，UE 比1+2〃大近百倍，所以1+2〃可以忽略，因而半导体应变片 的灵敏系数为：AR/=/K=£E (2 14)J 因此半导体应变片电阻的相对变化主要由电阻率的相对变化引起。
2.2金属丝式应变片由于敏感栅的两端为半圆弧形的横栅，测量应变时，构件的轴向应变£使 敏感栅电阻发生变化，而其横向应变£/•也使敏感栅半圆弧部分的电阻发生变化。
应变片的 这种既受轴向应变影响，又受横向应变影响而引起电阻变化的现象称为横向效应。
横向灵敏系数与轴向灵敏系数之比值，称为横向效应系数H 。
即：可见，「愈小、2愈大，则H 愈小。
即敏感栅越窄、基长越长的应变片，其横向效应引起的 误差越小。
2.4分为单臂电桥，半桥差动电桥和全桥差动电桥，各自的输出电压和电桥灵敏度的计算公式 为： 单臂电桥：/ 1 A DU.=丄 E 沁(2-30)4 & S v =-E(2-31) v 41 AD半桥差动电桥：U.=-E —(2-34)0 2 &S v = E/2AD全桥差动电桥：u {) = E —Sv=ER \2.5之比为-常数。
传感器原理及应用第四版答案【篇一：传感器原理与应用课后习题】txt>课任老师：黄华姓名：张川学号：1143032002第一章2、一、按工作机理分类：结构型，物性型，复合型三大类。
一般在研究物理化学和生物等科学领域的原理、规律、效应的时候，便于选择。
二、按被测量分类：物理量传感器，化学量传感器，生物量传感器。
在对各领域的用途上很容易选择。
三、按敏感材料分类：半导体传感器、陶瓷传感器、光导纤维传感器、高分子材料传感器、金属传感器等。
很明显不同的名字就代表着用法，不同的制造材料去不同使用。
四、按能量的关系分类：有源传感器、无源传感器。
很明显是在能量转换的时候，也就是非电与电之间的转换时，还有就是非电与电能之间的调节作用的时候，需要用到此类传感器。
五、按应用领域分类：医学传感器、航天传感器。
顾名思义，就是在医学领域的相关器械检查等方面和航空航天的整体过程中会用到。
六、其他分类法：按用途、科目、功能、输出信号的性质分类。
当然按其所需要的类型使用此类传感器。
3、1）线性度：e??2）灵敏度：?maxy?100%fssn??y ?x3）重复性：误差ex??(2~3)??y?100%|fs4）迟滞（回差滞环）现象：e?|5）分辨率：?y?yidxmin6）稳定性 7）漂移4、它是传感器对输入激励的输出响应特性。
通常从时域或者频域两方面采用瞬态响应法和频率响应法来分析。
6、系统：ady(t)?by(t)?cx(t) dtady(t)c?y(t)?x(t)bdtb通用形式：?dy(t)k——传感器的静态灵敏度或放大系数，k=c/b，反映静态特征；?传递函数： h(s)?k1??s?频率特性： h(jw)?k1?jw??幅频特性： a(w)?|h(jw)|?k?(??)2???)??arctan(??) ?想频特性： ?(?)?arctan(≈0; 输出y(t)反映输入x(t);第二章2、金属导体受到外力作用产生机械形变，电阻值会随着形变的变化而变化。
习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。
1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。
1.7 请例举出两个你用到或看到的传感器，并说明其作用。
如果没有传感器，应该出现哪种状况。
1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案：1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。
按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。
（完整版）传感器原理及应用课后习题答案（吴建平机械工业出版）习题集及答案第1 章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。
1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。
1.7 请例举出两个你用到或看到的传感器，并说明其作用。
如果没有传感器，应该出现哪种状况。
1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案1.1 答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息(物理、化学、生物)按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准( GB7665—87)对传感器( Sensor/transducer) 的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2 答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3 答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12 个小类。
按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。
传感器原理及应用习题答案习题1 (3)习题2 (5)习题3 (9)习题4 (11)习题5 (13)习题6 (15)习题7 (18)习题8 (21)习题9 (24)习题10 (26)习题11 (27)习题12 (29)习题13 (33)习题11-1 什么叫传感器？它由哪几部分组成？并说出各部分的作用及其相互间的关系。
答：传感器是能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。
通常传感器由敏感元件和转换元件组成。
敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。
由于传感器的输出信号一般都很微弱, 因此需要有信号调节与转换电路对其进行放大、运算调制等。
随着半导体器件与集成技术在传感器中的应用，传感器的信号调节与转换电路可能安装在传感器的壳体里或与敏感元件一起集成在同一芯片上。
此外，信号调节转换电路以及传感器工作必须有辅助的电源，因此信号调节转换电路以及所需的电源都应作为传感器组成的一部分。
1-2 简述传感器的作用和地位及其传感器技术的发展方向。
答：传感器位于信息采集系统之首，属于感知、获取及检测信息的窗口，并提供给系统赖以进行处理和决策所必须的原始信息。
没有传感技术，整个信息技术的发展就成了一句空话。
科学技术越发达，自动化程度越高，信息控制技术对传感器的依赖性就越大。
发展方向：开发新材料，采用微细加工技术，多功能集成传感器的研究，智能传感器研究，航天传感器的研究，仿生传感器的研究等。
1-3 传感器的静态特性指什么？衡量它的性能指标主要有哪些？答：传感器的静态特性是指被测量的值处于稳定状态时的输出—输入关系。
与时间无关。
主要性能指标有：线性度、灵敏度、迟滞和重复性等。
1-4 传感器的动态特性指什么？常用的分析方法有哪几种？答：传感器的动态特性是指其输出与随时间变化的输入量之间的响应特性。
常用的分析方法有时域分析和频域分析。
习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.5 答：图形符号（略），各部分含义如下：①敏感元件：指传感器中直接感受被测量的部分。
②传感器：能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。
③信号调理器：对于输入和输出信号进行转换的装置。
④变送器：能输出标准信号的传感器第2章传感器的基本特性2.1传感器的静态特性是什么？由哪些性能指标描述？它们一般可用哪些公式表示？2.1答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。
传感器的静特性由静特性曲线反映出来，静特性曲线由实际测绘中获得。
《传感器原理及应用》课后答案第1章传感器基础理论思考题与习题答案1.1什么是传感器？（传感器定义）解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。
1.2传感器特性在检测系统中起到什么作用？解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。
通常把传感器的特性分为两种：静态特性和动态特性。
静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。
动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。
1.3传感器由哪几部分组成？说明各部分的作用。
解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。
其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图1.1所示。
1.4传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。
衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。
意义略（见书中）。
动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。
1.5某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。
解：其灵敏度333001060510UkX--===1.6某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S 2=2.0V/mV 、S 3=5.0mm/V ，求系统的总的灵敏度。
1.7某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V减至2.5V ，求该仪器的灵敏度。
传感器原理及应用课后答案第一章概述1.1 传感器的定义传感器是一种将非电学量转换为可用电信号的设备，常用于测量温度、压力、光强度、声音和速度等物理量。
1.2 传感器的种类传感器分为许多种类，具体如下：•温度传感器•压力传感器•光强度传感器•声音传感器•速度传感器1.3 传感器的应用传感器在各个领域都有着广泛的应用，例如：•工业控制•农业•医疗•航空航天•环境保护第二章传感器的原理2.1 传感器的工作原理传感器的工作原理是将非电学量转化为电信号，步骤如下：•感受能量，将其转化为其他形式的能量；•转换能量成为电信号；•处理信号，使其变得易于测量和理解；•输出信号，以供其他设备使用。
根据传感器的作用和特点，可将传感器分为以下几类：•光电传感器•电容传感器•感应传感器•电磁传感器2.3 传感器的性能指标常用的传感器性能指标有以下几个：•精确度•灵敏度•稳定性•量程•带宽第三章常见传感器技术及应用3.1 温度传感器温度传感器常用于测量物体的温度，分为以下几种：•热电传感器•热敏电阻传感器•热电偶传感器3.2 压力传感器压力传感器常用于测量物体的压力大小，由以下几种：•压阻式传感器•容积式传感器•电感式传感器3.3 光强度传感器光强度传感器可用于测量光的强度，常用于以下领域：•光学仪器•汽车•家用电器声音传感器可测量声音的大小和强度，在以下领域应用广泛：•通讯•电视和电影制作•医疗3.5 速度传感器速度传感器用于测量物体的速度大小，常见于以下场景：•汽车•飞机•电梯结语传感器是现代生活中不可或缺的重要组成部分，在工业、医疗、环保等多个领域发挥着重要作用。
理解传感器的原理和应用，有助于更好地掌握现代科技的发展方向。
习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。
1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。
1.7 请例举出两个你用到或看到的传感器，并说明其作用。
如果没有传感器，应该出现哪种状况。
1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案：1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。
按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。
1.1答：传感器的静态特性是指被测量的值处于稳定状态时的输出—输入关系。
与时间无关。
主要性能指标有：线性度、灵敏度、迟滞和重复性等。
1.2答：传感器的动态特性是指其输出与随时间变化的输入量之间的响应特性。
常用的分析方法有时域分析和频域分析。
时域分析采用阶跃信号做输入，频域分析采用正弦信号做输入。
1.32.1当金属丝和半导体应变片受轴向力作用时，其电阻相对变化为 :）（（102 )21-∆++=∆ρρεμx R R 对于金属丝而言，电阻的相对变化量则主要由形变和电阻率的相对变化量共同作用引起。
而对于半导体，式中应变片的电阻率的相对变化，其值与半导体敏感条在轴向所受的应力之比为一常数。
即）（112 -==x l l E επσπρρ∆ 代入（2-10）式，得：）（（122 21-++=x l )E RRεπμ∆上式中1+2μ项随几何形状而变化，πL E 项为压阻效应，随电阻率而变化。
实验证明对于半导体，πL E 比1+2μ大近百倍，所以1+2μ可以忽略，因而半导体应变片的灵敏系数为：）（142 -==E R RK lxB πε∆ 因此半导体应变片电阻的相对变化主要由电阻率的相对变化引起。
2.2金属丝式应变片由于敏感栅的两端为半圆弧形的横栅，测量应变时，构件的轴向应变ε使敏感栅电阻发生变化，而其横向应变εr 也使敏感栅半圆弧部分的电阻发生变化。
应变片的这种既受轴向应变影响，又受横向应变影响而引起电阻变化的现象称为横向效应。
横向灵敏系数与轴向灵敏系数之比值，称为横向效应系数H 。
即：()()rn nl r n K K H xy ππ121-+-==可见，r 愈小、l 愈大，则H 愈小。
即敏感栅越窄、基长越长的应变片，其横向效应引起的误差越小。
2.4分为单臂电桥，半桥差动电桥和全桥差动电桥，各自的输出电压和电桥灵敏度的计算公式为：单臂电桥：）（30241110-∆≈' R RE U ）（31241-=E S V 半桥差动电桥： ）（34221110-∆= R R E U S V = E/2全桥差动电桥：S V =E 2.5由两种不同电阻温度系数（一种为正值，一种为负值）的材料串联组成敏感栅，以达到一定温度范围内在一定材料的试件上实现温度补偿。

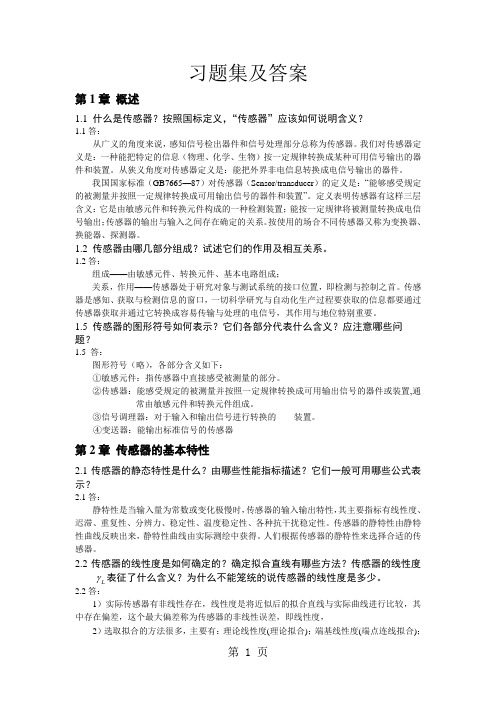

习题集及答案答案：1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer ）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。
按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。
1.5 答：图形符号（略），各部分含义如下：①敏感元件：指传感器中直接感受被测量的部分。
②传感器：能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。
③信号调理器：对于输入和输出信号进行转换的 装置。
④变送器：能输出标准信号的传感器答：（略）答：（略）答：（略） 2.1答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。
传感器的静特性由静特性曲线反映出来，静特性曲线由实际测绘中获得。
人们根据传感器的静特性来选择合适的传感器。
2.2答：1）实际传感器有非线性存在，线性度是将近似后的拟合直线与实际曲线进行比较，其中存在偏差，这个最大偏差称为传感器的非线性误差，即线性度，2）选取拟合的方法很多，主要有：理论线性度(理论拟合)；端基线性度(端点连线拟合)；独立线性度(端点平移拟合)；最小二乘法线性度。
3）线性度L γ是表征实际特性与拟合直线不吻合的参数。
4）传感器的非线性误差是以一条理想直线作基准，即使是同一传感器基准不同时得出的线性度也不同，所以不能笼统地提出线性度, 当提出线性度的非线性误差时，必须说明所依据的基准直线。
2.3答：1）传感器动态特性主要有：时间常数τ；固有频率n ω；阻尼系数ξ。
2）含义：τ越小系统需要达到稳定的时间越少；固有频率n ω越高响应曲线上升越快；当n ω为常数时响应特性取决于阻尼比ξ，阻尼系数ξ越大，过冲现象减弱，1ξ≥时无过冲，不存在振荡，阻尼比直接影响过冲量和振荡次数。
2.4答：（略） 2.5解：对微分方程两边进行拉氏变换，Y(s)(30s+3)=0.15X(s) 则该传感器系统的传递函数为：()0.150.05()()303101Y s H s X s s s ===++ 该传感器的时间常数τ=10，灵敏度k=0.05 2.6解：动态误差由稳态误差和暂态误差组成。
先求稳态误差： 对方程两边去拉氏变换得：1202()()()s s s T T s T τ=+则传递函数为021()1()1T s T s s τ=+对于一阶系统，阶跃输入下的稳态误差0sse =，再求暂态误差：当t=350s 时，暂态误差为350/120()(30025)14.88t e e C -=-=︒故所求动态误差为：()14.88ss t e e e C =+=︒2.7解：所求幅值误差为0.947,相位滞后52°70′()22221212ns j n nn n G j s s j ωωωξωωωωξωω===++⎡⎤-+⎢⎥⎣⎦则，频率为600Hz 时的幅值为22222211|()|0.947600600[1()][2][1()][20.7]10001000n nG j ωωωξωω===-+-+⨯⨯相对误差为（1-0.947）×100%=5.3%11226002()20.710005270'6001()1()1000n tg tg ωξωϕωω--⨯⨯=-=-=---2.8解：()22221212ns j n nn n G j s s j ωωωξωωωωξωω===++⎡⎤-+⎢⎥⎣⎦22222222211|()|[1()][2][1()][20.1]10000100001[1()][20.1]1000010000n nG j ωωωωωξωωωω==-+-+⨯⨯=-+⨯⨯令|()| 1.03G jw =，2()10000ωω=′ 则21.960.05740ωω-+=′′ 解得121.930.03ωω==′，′ 代入上式，得121389173Hz Hz ωω==，令|()|0.97G jw =，则21.960.06280ωω--=′′ 解得3 1.99ω=′（舍负） 代入上式，得31411Hz ω=由图2-18二阶传感器系统的幅频特性曲线知，该传感器的工作频率范围为：13891411Hz Hz ω＜＜ 或 173Hz ω＜2.9解：ξ=0.4＜1，由二阶传感器的频率特性，固有频率比被测信号频率越大越好，故应选固有频率为2.2kHz 的那只。
()22221212ns j n nn n G j s s j ωωωξωωωωξωω===++⎡⎤-+⎢⎥⎣⎦22222211|()|0.940400400[1()][2][1()][20.4]22002200n nG jw ωωξωω===-+-+⨯⨯相对误差为（1-0.940）×100%=6.0%11224002()20.42200833'4001()1()2200n tg tg ωξωϕωω--⨯⨯=-=-=---故相位滞后8°33′。
第3章 电阻应变式传感器3.1 答：导体在受到拉力或压力的外界力作用时，会产生机械变形，同时机械变形会引起导体阻值的变化，这种导体材料因变形而使其电阻值发生变化的现象称为电阻应变效应。
当外力作用时，导体的电阻率ρ、长度l 、截面积S 都会发生变化，从而引起电阻值R 的变化，通过测量电阻值的变化，检测出外界作用力的大小。
3.2答：金属丝灵敏系数0k 主要由材料的几何尺寸决定的。
受力后材料的几何尺寸变化为(12)μ+，电阻率的变化为()//ρρε∆。
而实际应变片的灵敏系数应包括基片、粘合剂以及敏感栅的横向效应。
虽然长度相同，但应变状态不同，金属丝做成成品的应变片（粘贴到试件上）以后，灵敏系数降低了。
3.3答：敏感栅越窄，基长越长的应变片，横向效应越小，因为结构上两端电阻条的横截面积大的应变片横向效应较小。
3.4答：金属导体应变片的电阻变化是利用机械形变产生的应变效应，对于半导体而言，应变传感器主要是利用半导体材料的压阻效应。
金属电阻丝的灵敏系数可近似写为 012k μ≈+，即0 1.52k ≈～；半导体灵敏系数近似为 ()0//k E ρρεπ≈∆=≈50～100。
3.5解：2.05;800/k m m εμ==/0.0164;0.2R R k R ε∴∆=⋅=∆≈Ω应变引起的电阻变化033 1.234R U V U mV R∆==⋅=当电源电压时，电桥输出电压 3.6解1：1）11/R R kε∆=则轴向应变为：1/0.48/1200.0022R R k ε∆=== 2）电桥的输出电压为：011(1)220.002 1.285 5.1422U Uk mV εμ=+=⨯⨯⨯⨯=解2：112;120;0.48;2k R R U V ==Ω∆=Ω=1101142R R k UU R R mVε∆==⋅∆=/轴向应变： 0.002电桥输出电压： /3.7解：211212340120;0.3;0.00196;210/;2; 2.6R R R R S m E N m U V U mV μ====Ω===⨯==50.156//0.0008125120.00048753.18510U R R Ul R R R Rl k r lr lF SE N εμμε∆==Ω∆∆∆====+∆∆=-=-==⨯按全桥计算：轴向应变：横向应变：力：3.8解：①梁为一种等截面悬臂梁；应变片沿梁的方向上下平行各粘贴两个； ②5202;100;100;5;2;210/kF N l mm h mm b mm E N m ======⨯02620.012Fl Rk R Eh bε∆∴===应变片相对变化量为：③060.072RV U V R∆=⨯=桥路电压6时,输出电压为：3.9解:①100.0104E R R U V R∆=⋅=因为只有为应变片,电桥输出按单臂电桥计算， ②00U V=因为两应变片变化大小相同，相互抵消无输出，③120,0.022E R R R U V R∆=⋅=因为应变时大小变化相反,电桥输出按半桥计算，第5章 电感式传感器答案5.1答：电感式传感器是一种机-电转换装置，电感式传感器是利用线圈自感和互感的变化实现非电量电测的一种装置，传感器利用电磁感应定律将被测非电量转换为电感或互感的变化。
它可以用来测量位移、振动、压力、应变、流量、密度等参数。
电感式传感器种类：自感式、涡流式、差动式、变压式、压磁式、感应同步器。
工作原理：自感、互感、涡流、压磁。
5.2答：电感传感器采用差动形式，转换电路采用相敏检波电路可有效改善线性度。
5.4答：差动变压器式传感器的铁芯处于中间位置时，在零点附近总有一个最小的输出电压0U ∆，将铁芯处于中间位置时，最小不为零的电压称为零点残余电压。
产生零点残余电压的主要原因是由于两个次级线圈绕组电气系数（互感 M 、电感L 、内阻R ）不完全相同，几何尺寸也不完全相同，工艺上很难保证完全一致。
为减小零点残余电压的影响，除工业上采取措施外，一般要用电路进行补偿：①串联电阻；②并联电阻、电容，消除基波分量的相位差异，减小谐波分量；③加反馈支路，初、次级间加入反馈，减小谐波分量；④相敏检波电路对零点残余误差有很好的抑制作用。
5.5答：螺线管式差动变压器传感器利用互感原理，结构是：塑料骨架中间绕一个初级线圈，两次级线圈分别在初级线圈两边，铁心在骨架中间可上下移动，根据传感器尺寸大小它可测量1~100mm 范围内的机械位移。
变间隙式电感传感器是利用自感原理，衔铁的与铁芯之间位移（气隙）与磁阻的关系为非线性关系，可动线性范围很小，因此测量范围受到限制。
