LW25无堵塞排污泵结构简图及工作条件要求

无堵塞QW污水潜水泵运转流程注意事项
无堵塞QW污水潜水泵在运转时要注意以下内容：
1、泵在运行前，运用0~500兆欧表检查电动机两色及相对性地接地电阻，少値应超过2MΩ;
2、开关电源设备应靠谱、一切正常。

开关电源电压、頻率应符合要求(电压为380V，頻率为50Hz),且电压的瞬时速度偏差不可超出百分之10。

假如开关电源离离心水泵应用的距萬很远时，电缆线的截面应字体加粗，连接头应尽量少些，不然会使电压降低过多，且应在电缆接头处作密封性防潮解决，防止走电;
3、在四芯电缆线中，含有标记"┴"者为电线接头(一般为绿黃两色线应灰黑色线)为了确保操作，务必坚固接地装置，并比其他线长出50 mm;
4、标准批准时，电器保护器可包含：保护接地器，路面走电断流器等，可是，在一切状况下，都务必配有和电泵额定电压値相符合的慢熔商业熔丝;
5、电器操纵设备应防水，井安裝在防水的地区，电缆线的放置应留意不必使其堵在泵的吸入口;
6、检查转子旋转方向。

在电泵一次起动或重装后都应检查旋转方向，旋转方向有误运行会导致离心水泵效率减少，或导致离心叶轮脫落等毁坏离心水泵事顶。

为测量转子旋转方向，在离心水泵安裝以前，应举高并且做好启动出光运作，合乎以下状况即旋转方向恰当，不然，应缴換控制板上三相线中随意二根线的部位以更改旋转方向。

a.从泵的顶端往下看，转子顺时针方向方向旋转;
b、从底端往上看〔即吸进口方向〕看得见叶子按反方向方向旋转。

详细介绍一、概述WL型系列立式排污泵是本公司在引进国外先进技术的基础上研制而成的，该产品具有三个突出特点：•高效节能；•功率曲线平坦，可以在全扬程范围内运行而无过载之忧；•采用单（双）大流道叶轮，无堵塞、防缠绕性能良好，能顺利地输送含大固体颗粒、食品塑料袋等长纤维或其它悬浮的液体。

能抽送最大固体颗粒直径80～250mm，纤维长度300～1500mm。

该产品适用于输送城市生活污水、工矿企业污水、泥浆、粪便、灰渣及纸浆等浆料，还适用于作循环水泵、给排水用泵及其它用途。

WL（I）立式排污泵结构•标准立式电机：直接与水泵相联传递动力•弹性联轴器•上部轴承油杯：每星期向轴承内加一次润滑脂•轴承•水泵主轴•下部轴承油杯：每星期向轴承内加一次润滑脂•轴承•出口检查孔：用于停泵后打开检查出水管用•机械密封•叶轮：独特设计，具有很大的通道，能够通过大的物料及纤维垃圾，减少堵塞缠绕故障•密封环：泵叶轮与蜗壳下端之间装有可更换的密封环，以保持泵以最佳效率运行•进水管检查孔：进水管上的检查用。

如拆装后，应密封好不允许漏气•安装底座WL（II）立式排污泵结构：•标准立式电机：安装于电机座上通过加长轴传递动力2.电机底座：固定在泵房水泵基础的上层结构•联轴器：主要用于电机与加长轴的上端联接•加长轴：一般长度情况下不加中间轴承，超过规定长度，加中间轴承，此中间轴承通过滚动轴承座固定于加强的刚结构上，能保证加长轴转动时不产生扰度和振动•联轴器：用于加长轴与水泵主轴联接•油杯：给轴承加润滑脂•轴承•油室加油杯：经常注入润滑油•出口检查孔：用于停泵后打开检查出水管用•油封•机械密封•叶轮：独特设计，具有很大的通道，能够通过大的物料及纤维垃圾，减少堵塞缠绕故障•密封环：泵叶轮与蜗壳下端之间装有可更换的密封环，以保持泵以最佳效率运行•检查孔：进水管上的检查用。

如拆装后，应密封好不允许漏气•安装底座二、结构特点WL型系列立式无堵塞排污泵为单吸窝壳式泵，泵内装有无堵塞防缠绕型单（双）大流道叶轮，泵体和进水管上都设有手孔，以供排除杂物。

自吸无堵塞排污泵安全操作规定自吸无堵塞排污泵是一种常见的水泵设备，用于排放污水、污泥等液体物质。

在使用这种设备时，需要遵守一定的安全操作规定，以保障设备的正常运行、工作人员的安全以及周边环境的安全。

本文将介绍自吸无堵塞排污泵的安全操作规定，希望对相关人员的工作能够有所帮助。

1. 设备的维护与检查在每次启动设备前，需要对自吸无堵塞排污泵进行维护与检查，以确保设备的正常运行。

具体的操作包括：•清洗设备：清洗设备中的污垢、沙子等杂物，以防堵塞。

•检查电气系统：检查电气系统的电压、电流、绝缘情况等，以确保设备运行的稳定性。

•检查水泵轴承：检查水泵轴承的润滑情况，确保润滑油的充足程度。

在运行设备过程中，也需要对设备进行定期的维护与检查，以确保设备的长期稳定运行。

同时，应注意设备的维修，避免使用不合格的零部件，以免影响设备的正常运行。

2. 设备运行前的准备工作在设备启动前，需要进行以下准备工作：•检查液位：确认池液的液位和进口污物的深度是否符合设备启动工作的要求，以免泵腔气蚀或阻塞。

•检查电气系统：检查电气系统的电源、线路和开关等是否符合要求，以确保设备的安全运行。

•检查连接管道：确保连接管道已正确安装，管道接头已拧紧、密封性良好，避免漏水或漏电等现象。

同时，也需要保证设备操作人员已经了解设备的基本操作原理以及相应的安全知识，掌握正确的操作流程。

3. 设备运行过程中的安全注意事项在设备运行过程中，需要注意以下安全事项：•避免超载：避免过度负荷，以免损坏设备或导致事故发生。

•防止泵腔气蚀：在运行设备中，应尽可能保持均匀流速，防止泵腔气蚀，以保证设备正常运行。

•避免干磨损：避免干磨损，保持设备润滑度，减少设备在长时间运行中的磨损。

在设备运行过程中，如发现异常情况，应及时进行停机排查并排除故障，以保证设备的正常运行。

4. 设备停机时的操作规定在设备停机之前，需要进行以下操作：•关闭电源：确保设备与电源断开，以保障操作人员的安全。

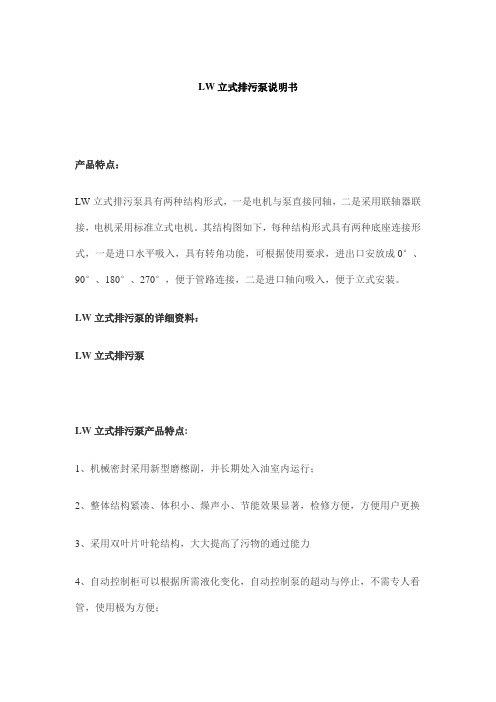

LW立式排污泵说明书产品特点：LW立式排污泵具有两种结构形式，一是电机与泵直接同轴，二是采用联轴器联接，电机采用标准立式电机。

其结构图如下，每种结构形式具有两种底座连接形式，一是进口水平吸入，具有转角功能，可根据使用要求，进出口安放成0°、90°、180°、270°，便于管路连接，二是进口轴向吸入，便于立式安装。

LW立式排污泵的详细资料：LW立式排污泵LW立式排污泵产品特点:1、机械密封采用新型磨檫副，并长期处入油室内运行；2、整体结构紧凑、体积小、燥声小、节能效果显著，检修方便，方便用户更换3、采用双叶片叶轮结构，大大提高了污物的通过能力4、自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；6、能够在设计范围内使用，而保证电机不会过载；7、该泵配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支；LW立式排污泵结构说明LW立式排污泵为单吸蜗壳式泵，泵内装有无堵塞防缠绕型单(双)大流道叶轮，具有很好的通过能力。

LW立式排污泵具有两种结构形式，一是电机与泵直接同轴，二是采用联轴器联接，电机采用标准立式电机。

其结构图如下，每种结构形式具有两种底座连接形式，一是进口水平吸入，具有转角功能，可根据使用要求，进出口安放成0°、90°、180°、270°，便于管路连接，二是进口轴向吸入，便于立式安装。

LW立式排污泵使用条件:1、LW立式排污泵系列产品在额定电压为380V，电源频率为50Hz时适用2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;3、海拔高度不超过1000米；4、输送介质年粘度不超1000CP；5、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;注意：在选型或安装使用前务使泵实际使用条件符合以上条款，确保产品的正确使用！LW立式排污泵型号意义LW立式排污泵概述LW立式排污泵是引进国外先进技术，通过吸收、转化研制而成，各项性能指标均达到国家标准同类产品水平。

各种泵结构图1各种泵结构图1S型单级双吸中开泵一、产品概述S型单级双吸水平中开式离心泵。

该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。

其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。

适用于工业和城市给排水、农田排灌。

二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。

三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。

水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。

产品执行JB/5118-2001《污水污物潜水电泵》标准。

二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。

5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。

污水泵工作原理简介及安装维修技巧污水泵工作原理简介格兰福克先驱报2008年11月，格兰德福克斯，街道冰冷的补丁ND，但是，这是因为冬天降水不问题就来了从零下温度油底壳泵径流会议。

但是，尽管他们为行人和驾驶者造成的麻烦，污水泵，做一个自己的重要工作-保持从地下室的洪水。

一个液下泵是一个小泵安装在地下室或crawlspace最低的部分。

它的任务是帮助保持干建筑面积，以防止水浸。

通常情况下，污水泵安装在专门建造的集水坑坑的。

进入油底壳坑水通过下水道或天然水通过土壤迁移流动。

液下泵的工作，泵出的坑，并远离建筑水，所以地下室或crawlspace保持干燥。

根据母貂的美国社会，超过60％的美国家庭遭受低于地面湿润。

但是，甚至更多的业主可能在某个时刻的地下室淹水处理。

它并不需要多少水，造成数千美元的损害。

一股潮湿的地下室，也可以导致和霉菌的生长，它把所有相关的健康和呼吸危害。

污水泵已经在一些家庭中一个共同的夹具多年，主要是在低洼地区或地方大雪迅速融化可能导致水淹地下室。

然而，立法，包括美国联邦清洁水法“于1987年修订，污水泵，一个在家里，一定不是在洪水高风险的要求。

如今，污水泵，共同在新的建设家园。

那么，如何保持一个集水坑泵水 - ，你是做什么，如果它停止工作？液下泵基础一个液下泵通常停留在油底壳坑- -与一个约2英尺（60厘米）深，18英寸（45厘米）宽的砂砾基层的洞挖的地下室或crawlspace 的最低部分。

坑填满水，泵的开启。

移动通过管道从你家到现场，那里的水可以排出你的基础跑掉了基坑的液体流出。

管道通常有一个单向阀单向阀泵端，以防止水流入基坑。

大多数污水泵通过一个浮动激活手臂或压力传感器会自动开启。

压力传感器的工作原理就像它的名字所暗示的：水比空气的传感器上施加更大的压力，这将导致泵激活。

浮动激活的作品很多像一个在您的便器水箱。

蓬勃球浮在水面上，水位上升手动移动手臂。

你也可以买一个手动泵，工作，只有当你决定打开它，但这些都不是因为他们缺乏方便。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉排污泵厂家为大家带来的内容是LW直立式无堵塞排污泵的规格型号(性能参数)以及它结构图等介绍，好让大家看了以后能够对这款优秀的污水泵有更好的了解，从而能够选择出一款很好的泵。

下面就请大家跟着小编一起来看看吧。

一、LW型无堵塞直立式排污泵概述：LW型无堵塞直立式排污泵是在引进G外先进技术的基础上，结合G内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。

叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

二、LW型无堵塞直立式排污泵特点：1、采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

三、LW型直立式无堵塞排污泵型号意义：四、LW型直立式无堵塞排污泵性能参数表：五、LW型直立式无堵塞排污泵结构图：好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

也希望大家看了上述的内容后能够选择到一款适合自身的泵。

上海品牌厂家沈泉泵阀生产制造的QW(WQ)排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性介质,在有腐蚀的介质中一般采用QWP不锈钢潜水排污泵。

QW潜水式无堵塞排污泵结构图：
QW(WQ)潜水式无堵塞排污泵产品特点:
1.QW(WQ)排污泵采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

2.机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

3.整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

4.该排污泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

5.可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性。

6.浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

7.QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。

8.能够在全扬程内使用，而保证电机不会过载。

9.有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。
