第八章 数控机床电气控制电路设计实例

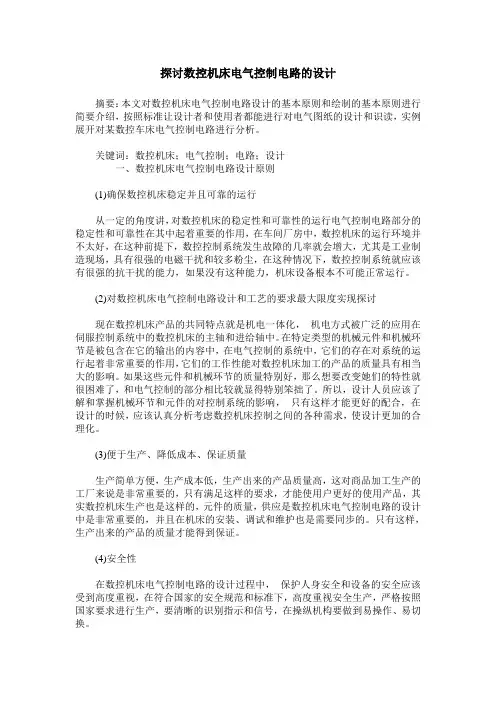

探讨数控机床电气控制电路的设计摘要：本文对数控机床电气控制电路设计的基本原则和绘制的基本原则进行简要介绍，按照标准让设计者和使用者都能进行对电气图纸的设计和识读，实例展开对某数控车床电气控制电路进行分析。

关键词：数控机床；电气控制；电路；设计一、数控机床电气控制电路设计原则(1)确保数控机床稳定并且可靠的运行从一定的角度讲，对数控机床的稳定性和可靠性的运行电气控制电路部分的稳定性和可靠性在其中起着重要的作用，在车间厂房中，数控机床的运行环境并不太好，在这种前提下，数控控制系统发生故障的几率就会增大，尤其是工业制造现场，具有很强的电磁干扰和较多粉尘，在这种情况下，数控控制系统就应该有很强的抗干扰的能力，如果没有这种能力，机床设备根本不可能正常运行。

(2)对数控机床电气控制电路设计和工艺的要求最大限度实现探讨现在数控机床产品的共同特点就是机电一体化，机电方式被广泛的应用在伺服控制系统中的数控机床的主轴和进给轴中。

在特定类型的机械元件和机械环节是被包含在它的输出的内容中，在电气控制的系统中，它们的存在对系统的运行起着非常重要的作用，它们的工作性能对数控机床加工的产品的质量具有相当大的影响。

如果这些元件和机械环节的质量特别好，那么想要改变她们的特性就很困难了，和电气控制的部分相比较就显得特别笨拙了。

所以，设计人员应该了解和掌握机械环节和元件的对控制系统的影响，只有这样才能更好的配合，在设计的时候，应该认真分析考虑数控机床控制之间的各种需求，使设计更加的合理化。

(3)便于生产、降低成本、保证质量生产简单方便，生产成本低，生产出来的产品质量高，这对商品加工生产的工厂来说是非常重要的，只有满足这样的要求，才能使用户更好的使用产品，其实数控机床生产也是这样的，元件的质量，供应是数控机床电气控制电路的设计中是非常重要的，并且在机床的安装、调试和维护也是需要同步的。

只有这样，生产出来的产品的质量才能得到保证。

(4)安全性在数控机床电气控制电路的设计过程中，保护人身安全和设备的安全应该受到高度重视，在符合国家的安全规范和标准下，高度重视安全生产，严格按照国家要求进行生产，要清晰的识别指示和信号，在操纵机构要做到易操作、易切换。

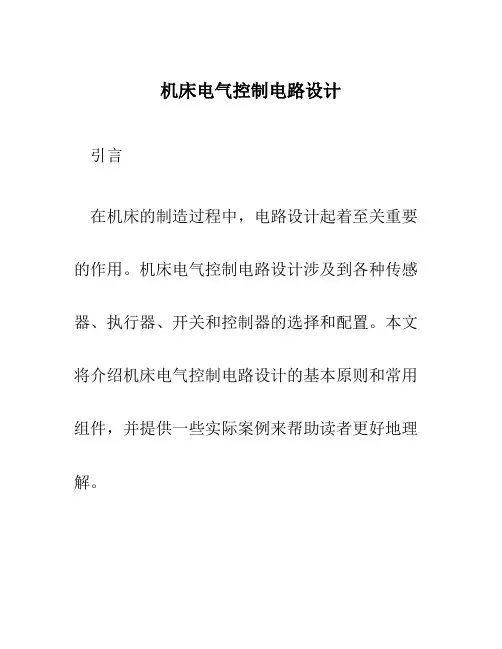

机床电气控制电路设计引言在机床的制造过程中，电路设计起着至关重要的作用。

机床电气控制电路设计涉及到各种传感器、执行器、开关和控制器的选择和配置。

本文将介绍机床电气控制电路设计的基本原则和常用组件，并提供一些实际案例来帮助读者更好地理解。

基本原则机床电气控制电路设计的基本原则是确保系统的可靠性、稳定性和安全性。

以下是一些常见的设计原则：1.分离电源：将电源分为主电源和控制电源，以确保不会因为控制电路故障而影响整个系统的运作。

2.使用合适的传感器：选择适合机床应用的传感器，例如位置传感器、压力传感器和温度传感器等。

3.合理配置执行器：根据机床的具体要求，选择合适的执行器，例如伺服电机、步进电机和液压执行器等。

4.使用适当的开关：选择合适的开关设备，例如按钮开关、刀闸开关和继电器等，确保系统的正常操作。

常用组件PLC（可编程逻辑控制器）PLC是一种专门用于工业控制的计算机设备，能够根据预定程序来控制机床的操作。

PLC通常由中央处理单元（CPU）、输入/输出模块（I/O 模块）和通信模块组成。

PLC的设计要考虑到机床的需求，合理选择适当的输入和输出模块。

通过编程，可以实现对机床的自动化控制。

PLC编程语言常用的PLC编程语言有梯形图（Ladder Diagram）、指令列表（Instruction List）、功能块图（Function Block Diagram）和结构化文本（Structured Text）等。

选择合适的编程语言，可以提高编程效率和可读性。

变频器变频器是控制电动机转速的装置。

它通过改变电源的频率和电压来调整电动机的转速。

变频器能够提供精确的转速控制和启动/停止控制，适用于需要频繁改变转速的机床应用。

电气元件机床电气控制电路设计中常用的电气元件有继电器、断路器、按钮开关和接触器等。

这些元件用于控制电路的开关和保护。

实际案例数控铣床控制电路设计在数控铣床的控制电路设计中，需要考虑到以下几个方面：1.位置控制：选择合适的位置传感器，如光电开关或编码器，以获取工件和刀具的准确位置信息。

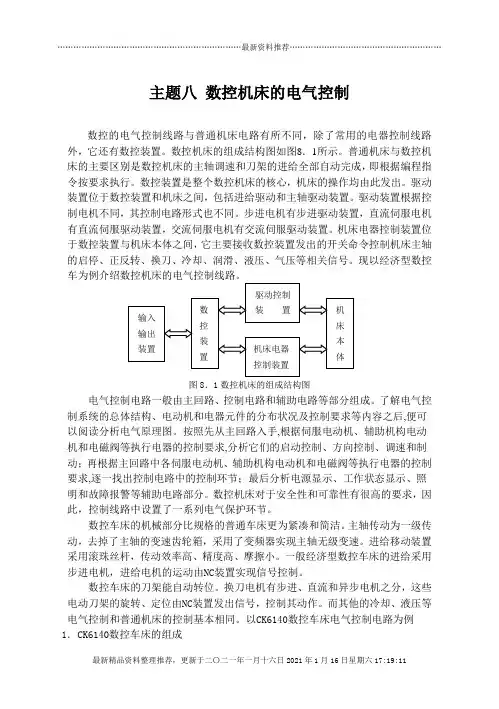

主题八数控机床的电气控制数控的电气控制线路与普通机床电路有所不同，除了常用的电器控制线路外，它还有数控装置。

数控机床的组成结构图如图8．1所示。

普通机床与数控机床的主要区别是数控机床的主轴调速和刀架的进给全部自动完成，即根据编程指令按要求执行。

数控装置是整个数控机床的核心，机床的操作均由此发出。

驱动装置位于数控装置和机床之间，包括进给驱动和主轴驱动装置。

驱动装置根据控制电机不同，其控制电路形式也不同。

步进电机有步进驱动装置，直流伺服电机有直流伺服驱动装置，交流伺服电机有交流伺服驱动装置。

机床电器控制装置位于数控装置与机床本体之间，它主要接收数控装置发出的开关命令控制机床主轴的启停、正反转、换刀、冷却、润滑、液压、气压等相关信号。

现以经济型数控图8．1数控机床的组成结构图电气控制电路一般由主回路、控制电路和辅助电路等部分组成。

了解电气控制系统的总体结构、电动机和电器元件的分布状况及控制要求等内容之后,便可以阅读分析电气原理图。

按照先从主回路入手,根据伺服电动机、辅助机构电动机和电磁阀等执行电器的控制要求,分析它们的启动控制、方向控制、调速和制动；再根据主回路中各伺服电动机、辅助机构电动机和电磁阀等执行电器的控制要求,逐一找出控制电路中的控制环节；最后分析电源显示、工作状态显示、照明和故障报警等辅助电路部分。

数控机床对于安全性和可靠性有很高的要求，因此，控制线路中设置了一系列电气保护环节。

数控车床的机械部分比规格的普通车床更为紧凑和简洁。

主轴传动为一级传动，去掉了主轴的变速齿轮箱，采用了变频器实现主轴无级变速。

进给移动装置采用滚珠丝杆，传动效率高、精度高、摩擦小。

一般经济型数控车床的进给采用步进电机，进给电机的运动由NC装置实现信号控制。

数控车床的刀架能自动转位。

换刀电机有步进、直流和异步电机之分，这些电动刀架的旋转、定位由NC装置发出信号，控制其动作。

而其他的冷却、液压等电气控制和普通机床的控制基本相同。

数控机床的电气控制系统设计在设计数控机床电气控制系统时，首先要明确设计目标。

通常情况下，设计目标包括以下几个方面：高精度：提高数控机床的加工精度是首要任务。

电气控制系统作为机床的核心部分，对于提高机床精度起着至关重要的作用。

高效率：通过优化电气控制系统，提高机床的加工效率，从而缩短加工周期，提高产能。

易维护：考虑到后期维护和保养的问题，设计方案应使得电气控制系统易于更换和维修。

数控机床电气控制系统的组成部分主要包括以下几部分：主电路：包括电源、电动机、导轨等硬件设施，为整个系统提供动力。

控制电路：包括各种传感器、控制器、执行器等，用于监测和控制主电路的工作状态。

传感器：用于实时监测机床的工作状态，将信号反馈给控制电路。

操作显示屏：用于显示机床的工作状态和加工信息，同时也支持人工输入操作。

数控机床电气控制系统的设计步骤和方法如下：根据设计目标确定系统的基本架构，包括主电路和控制电路的布局。

根据设计要求选择合适的传感器和执行器，并布置在系统中。

依据系统的工作原理和性能要求，设计控制算法和程序，实现高精度和高效率的加工。

考虑到安全性，进行线路的优化和安全防护措施的设计。

数控机床电气控制系统的优化措施可以从以下几个方面进行：采用先进的控制算法：采用现代控制理论和方法，如模糊控制、神经网络控制等，以提高系统的动态性能和稳态精度。

提升智能化程度：通过引入人工智能和机器学习等技术，实现系统的自主决策和优化调整，提高生产效率。

增强抗干扰能力：针对恶劣工作环境和电磁干扰等问题，采取有效的电磁兼容设计和滤波抗干扰措施，以保证系统的稳定运行。

模块化和标准化设计：实现模块化设计和标准化元器件，便于系统的维护和升级，降低成本。

某汽车制造企业采用数控机床进行零部件的加工。

为了提高生产效率和降低成本，该企业决定对数控机床电气控制系统进行升级改造。

经过调研和分析，设计师团队采用了先进的模块化设计方案，使得系统更易于维护和扩展。

数控机床电气控制课程设计前言随着数控技术的发展，数控机床已经成为现代工业中不可或缺的一部分。

而其电气控制系统的设计是其关键技术之一。

本文将介绍一种基于PLC控制器的数控机床电气控制系统设计方案。

设计方案系统架构本方案采用的是基于PLC控制器的电气控制系统设计方案。

具体来说，这个系统架构包括了以下几个部分：1.PLC控制器2.电气输入/输出模块3.人机界面4.步进电机驱动器5.直线电机驱动器6.伺服电机驱动器其中，PLC控制器是整个电气控制系统的核心，它负责控制整个系统的运行状态。

电气输入/输出模块则是负责接受电气控制信号并控制相关设备的运行。

人机界面则是负责与操作者进行交互的部分，包括显示系统的运行状态和控制参数。

步进电机驱动器、直线电机驱动器和伺服电机驱动器则分别是控制不同类型电机的部分。

控制策略在本方案中，控制策略采用的是开环控制策略。

具体来说，PLC控制器会根据运动轨迹和速度来控制步进电机和直线电机的运动。

而在伺服电机中，控制器将使用位置和速度反馈来控制伺服电机的运动。

接口设计人机界面通过使用触摸屏来实现交互。

在此基础上，系统将提供一个简单的图形界面，显示系统的运行状态和控制参数。

此外，还将提供一组操作按键，用于控制系统的开关与运行状态。

系统测试在实际使用前，本方案还需要进行一系列测试以检验电气控制系统的性能和可靠性。

首先，可将系统的控制参数设置到不同的值，并运行系统进行验证。

其次，对于系统中可能出现的故障，需要事先制定紧急处理措施。

最后，需要对整个系统进行长时间的稳定性测试，以确保其能持续稳定地运行。

总结本文介绍了一种基于PLC控制器的数控机床电气控制系统设计方案，并讨论了其系统架构、控制策略和接口设计。

此外，还介绍了对该系统进行测试的必要性。

通过这些措施，能有效提高数控机床的电气控制精度和效率，为现代工业生产提供技术支持。
