电气控制电路设计例题

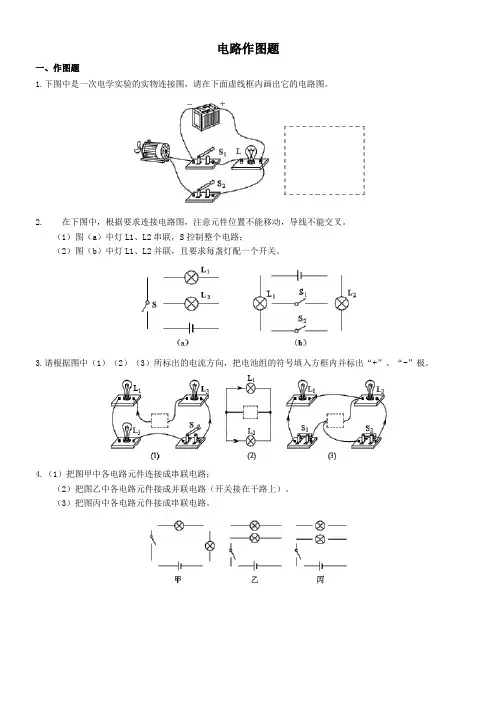

电路作图题一、作图题1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

2. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。

（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。

3.请根据图中（1）（2）（3）所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。

4.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。

（3）把图丙中各电路元件接成串联电路。

5.请将如图所示元件连接成电路，使三灯并联，开关同时控制两灯。

6请根据如图所示的实物图画出电路图。

7用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。

（导线不允许交叉）8、请按照图（1）中的电路图将图（2）中的实物连成电路。

9.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。

10、用笔画线，将图中的器材连成电路。

（要求：两灯并联，开关控制两盏灯）11.有一教室共9只灯泡，每三只灯泡共用一个开关控制，且发现某只灯不亮时，并不影响另两只灯，请你画出这个教室中的这9只灯的连接电路图。

12、某家庭安装了如图所示的门铃，请画出这个门铃电路的电路图。

13.一块木板上装有红灯泡、电铃各一个，板上还装有电池组，如图所示。

现将这块木板装在学校的传达室里，使值班人员从铃声和灯光组成的信号中，辨别是前门来客按开关，还是后门来客按开关。

请将元件连线，并画出相应的电路图。

14.请根据下图的实物连接情况画出相应的电路图。

15.请你对照下面的电路图，把实物元件用线连接起来。

16.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

17. 请将图所示元件按电路图连接，连线不要交叉。

18.学校要举行一次知识竞赛，每轮有四组出场，在每组“抢答器”前都有一个按钮开关和一只电铃，在总显示板上有四盏不同颜色的彩灯，分别代表四个组，要求任意一组按动自己桌前的开关时，则该桌上的电铃会响，同时总显示板上代表这一组的彩灯会亮，请设计一个满足这一要求的电路。

1、设计一个三相异步电动机两地起动的主电路和控制电路，并具有短路、过载保护。

©2、设计一个三相异步电动机正—反—停的主电路和控制电路，并具有短路、过载保护。

(B)3、设计一个三相异步电动机星型——三角形减压起动的主电路和控制电路，并具有短路、过载保护。

(B)4、设计一个三相异步电动机单向反接串电阻制动的主电路和控制电路，并具有短路、过载保护。

(B)5、某机床有两台三相异步电动机，要求第一台电机起动运行5s后，第二台电机自行起动，第二台电机运行10s后，两台电机停止；两台电机都具有短路、过载保护，设计主电路和控制电路。

(B)6、某机床主轴工作和润滑泵各由一台电机控制，要求主轴电机必须在润滑泵电机运行后才能运行，主轴电机能正反转，并能单独停机，有短路、过载保护，设计主电路和控制电路。

(B)7、一台三相异步电动机运行要求为：按下起动按钮，电机正转，5s后，电机自行反转，再过10s，电机停止，并具有短路、过载保护，设计主电路和控制电路。

(A)8、设计两台三相异步电动机M1、M2的主电路和控制电路，要求M1、M2可分别起动和停止，也可实现同时起动和停止，并具有短路、过载保护。

©9、一台小车由一台三相异步电动机拖动，动作顺序如下：1）小车由原位开始前进，到终点后自动停止。

2）在终点停留20s后自动返回原位并停止。

要求在前进或后退途中，任意位置都能停止或起动，并具有短路、过载保护，设计主电路和控制电路。

(A)10、设计三相异步电动机交流接触器控制的全压起动主辅控制电路，具有短路保护，热保护功能。

（C）七、分析题（每题10分）1、根据下图，分析它的工作原理按下SB2，KM1吸合并自保，电机运行，速度达到140转/分以上时，KS触点闭合。

按下SB1，KM1断电，KM2吸合，进行反接制动，速度达到100转/分以下时，KS 触点断开，制动结束，电机慢慢停止转动。

2、分析点动控制电路的工作原理按下SB，KM线圈得电，KM触点闭合，电机转动；松开SB，KM线圈失电，KM 触点断开，电机停转。

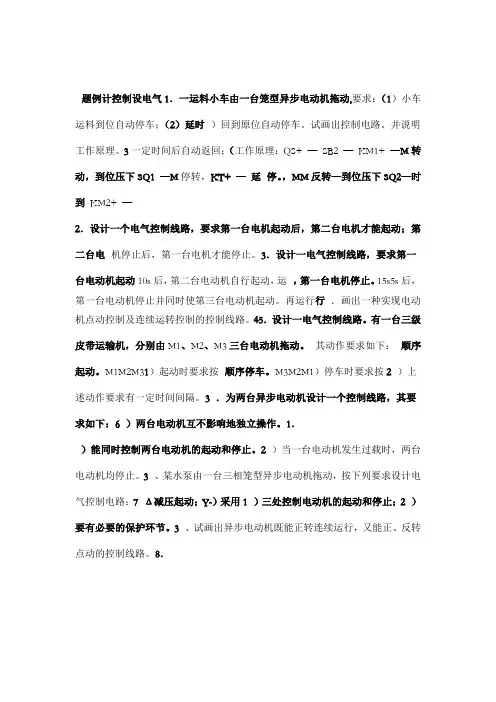

题例计控制设电气1．一运料小车由一台笼型异步电动机拖动,要求：（1）小车运料到位自动停车；（2）延时）回到原位自动停车。

试画出控制电路。

并说明工作原理。

3一定时间后自动返回；（工作原理：QS+ —SB2 —KM1+ —M转动，到位压下SQ1 —M停转，KT+ —延停。

，MM反转—到位压下SQ2—时到KM2+ —
2．设计一个电气控制线路，要求第一台电机起动后，第二台电机才能起动；第二台电机停止后，第一台电机才能停止。

3．设计一电气控制线路，要求第一台电动机起动10s后，第二台电动机自行起动，运，第一台电机停止。

15s5s后，第一台电动机停止并同时使第三台电动机起动。

再运行行．画出一种实现电动机点动控制及连续运转控制的控制线路。

45．设计一电气控制线路。

有一台三级皮带运输机，分别由M1、M2、M3三台电动机拖动。

其动作要求如下：顺序起动。

M1M2M31）起动时要求按顺序停车。

M3M2M1）停车时要求按2）上述动作要求有一定时间间隔。

3．为两台异步电动机设计一个控制线路，其要求如下：6）两台电动机互不影响地独立操作。

1．
）能同时控制两台电动机的起动和停止。

2）当一台电动机发生过载时，两台电动机均停止。

3、某水泵由一台三相笼型异步电动机拖动，按下列要求设计电气控制电路：7Δ减压起动；Y-）采用1）三处控制电动机的起动和停止；2）要有必要的保护环节。

3、试画出异步电动机既能正转连续运行，又能正、反转点动的控制线路。

8．。

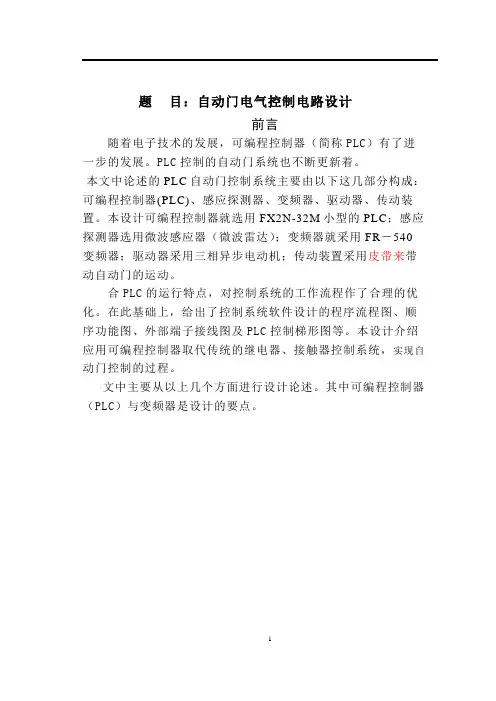

题目：自动门电气控制电路设计前言随着电子技术的发展，可编程控制器（简称PLC）有了进一步的发展。

PLC控制的自动门系统也不断更新着。

本文中论述的PLC自动门控制系统主要由以下这几部分构成：可编程控制器(PLC)、感应探测器、变频器、驱动器、传动装置。

本设计可编程控制器就选用FX2N-32M小型的PLC；感应探测器选用微波感应器（微波雷达）；变频器就采用FR－540变频器；驱动器采用三相异步电动机；传动装置采用皮带来带动自动门的运动。

合PLC的运行特点，对控制系统的工作流程作了合理的优化。

在此基础上，给出了控制系统软件设计的程序流程图、顺序功能图、外部端子接线图及PLC控制梯形图等。

本设计介绍应用可编程控制器取代传统的继电器、接触器控制系统，实现自动门控制的过程。

文中主要从以上几个方面进行设计论述。

其中可编程控制器（PLC）与变频器是设计的要点。

目录第1章概述1.1 研究背景和研究意义21世纪的今天，根据西部地区气候特征，要求建筑物大门随手关门，以保证防风沙、防寒。

为体现人性化、智能化、做到人到自动开门、人走自动关门.门更加突出了安全理念，强调了有效性。

有效地防范、通行、疏散，同时还突出了建筑艺术的理念，强调门与建筑以及周围环境整体的协调、和谐。

自动门的普及和应用，改变了人们的防护意识，提升了人们的安全观念。

自动门除可美化出入口环境外，由于自动门在通电后可以实现无人看管，同时又可节约空调能源、防风、防尘、降低噪音，既方便又提高了建筑的档次，于是迅速在国内外的建筑市场上得到大范围的普及。

同时也几乎成为了银行，写字楼，酒店等办公娱乐场所装修必不可少的一项配置。

自动门的控制方法有很多，从控制器的不同来分，有传统的继电器控制，即通过按钮和复杂的接线安装；智能控制器控制，即通过运用现代自动化设备来控制，它具有稳定性高，安全等优点，因此被很多生产厂商所运用。

由于继电器逻辑控制的自动门系统因存在许多缺陷而逐步被智能控制器控制的自动门所淘汰。

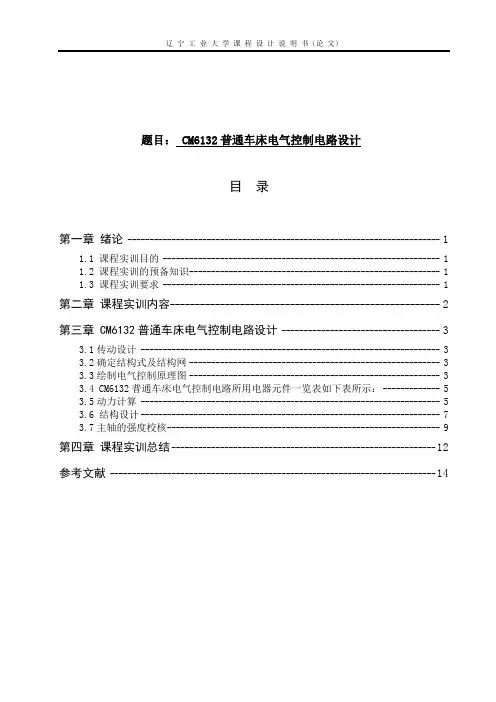

题目： CM6132普通车床电气控制电路设计目录第一章绪论 ----------------------------------------------------------------------- 11.1 课程实训目的 --------------------------------------------------------------- 11.2 课程实训的预备知识--------------------------------------------------------- 11.3 课程实训要求 --------------------------------------------------------------- 1第二章课程实训内容------------------------------------------------------ 2第三章 CM6132普通车床电气控制电路设计 ------------------------------------ 33.1传动设计 -------------------------------------------------------------------- 33.2确定结构式及结构网--------------------------------------------------------- 33.3绘制电气控制原理图--------------------------------------------------------- 33.4 CM6132普通车床电气控制电路所用电器元件一览表如下表所示：------------- 53.5动力计算 -------------------------------------------------------------------- 53.6 结构设计-------------------------------------------------------------------- 73.7主轴的强度校核-------------------------------------------------------------- 9第四章课程实训总结------------------------------------------------------------ 12参考文献 -------------------------------------------------------------------------- 14第一章绪论1.1 课程实训目的本实训要求学生在掌握有关电气控制基本知识的基础上，设计相关控制系统。

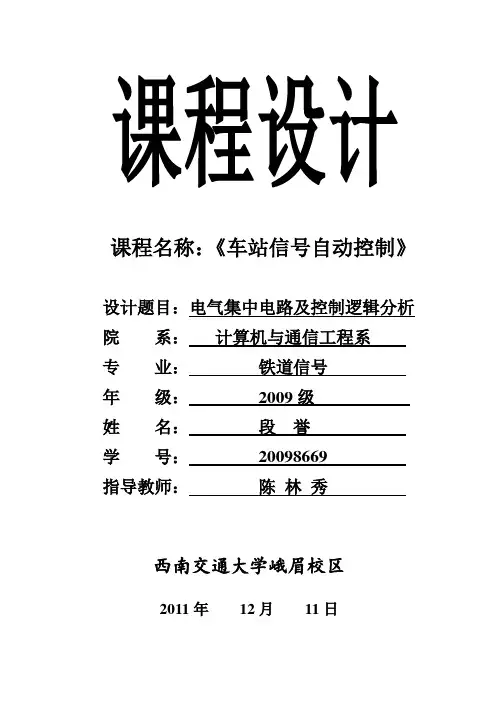

课程名称：《车站信号自动控制》设计题目：电气集中电路及控制逻辑分析院系：计算机与通信工程系专业：铁道信号年级：2009级姓名：段誉学号：20098669指导教师：陈林秀西南交通大学峨眉校区2011年12月11日课程设计任务书专业铁道信号姓名段誉学号20098669开题日期：2011年11月14日完成日期：2011年12月11日题目电气集中电路及控制逻辑分析一、设计的目的在车站联锁的发展过程中，就技术而论已经经历了机械集中联锁和电气集中联锁两代。

现在正从电气集中联锁向以计算机为代表的电子联锁过渡，或者说，正进入计算机联锁时期。

我国的电气集中联锁系统(以下简称6502系统)的联锁功能是比较完善的，电路结构层次是清晰的，电路的定型率是很高的。

6502电气集中联锁是计算机联锁系统的依据，因此对电气集中联锁系统的正确理解有助于计算机联锁系统的应用。

同时，电气集中系统中对室外设备的控制电路仍然是保留的，并且学会对电路的分析方法和技巧有助于对现场新设备电路的灵活变通。

二、设计的内容及要求（1）道岔控制电路分析（ZD6）（2）信号点灯电路分析(进站、出站、调车信号机控制电路)（3）举例站场信号平面布置（4）6502电气集中选择组控制逻辑分析（S4至北京方面发车变通）（5）6502电气集中执行组控制逻辑分析（S4至北京方面发车变通）说明：（1）（2）要求以教材图为例，对电路控制进行全面分析（3）自己画出举例站场下行咽喉信号平面布置图（4）（5）要求写出完整的逻辑分析过程三、指导教师评语四、成绩指导教师陈林秀2011年11月12一、道岔控制电路分析（ZD6）反位转向定位分析：当同时按下道岔按钮CA和道岔总定位按钮ZDA后，道岔按钮继电器CAJ 和道岔总反位操纵继电器ZDJ吸起。

于是，第一级1DQJ电路接通，随后第二级2DQJ 接点141,145接通，2DQJ电路也就接通（如图1）。

随着2DQJ的缓放落下，1DQJ 启动自保电路，接通自保电路的2DQJ的111,112两个接点，自保电路接通（如图1）。

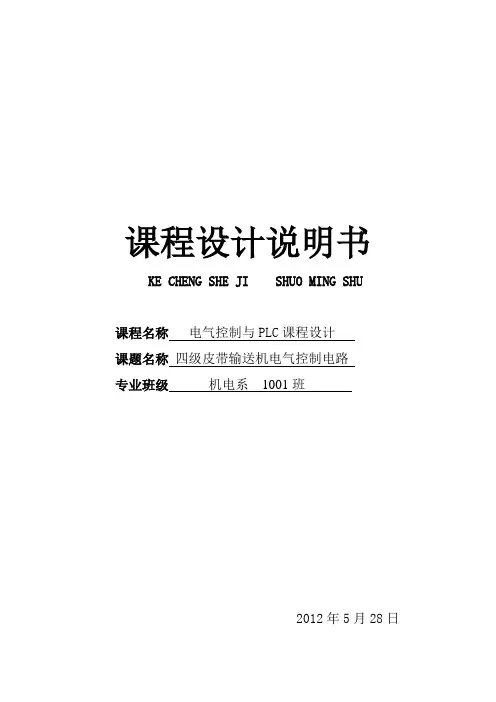

课程设计说明书KE CHENG SHE JI SHUO MING SHU课程名称电气控制与PLC课程设计课题名称四级皮带输送机电气控制电路专业班级机电系1001班2012年5月28日课题：四级皮带输送机电气控制电路一.皮带输送机概况及控制要求皮带输送机由4台皮带机组成，4台皮带机分别用4台电动机(M1～M4)拖动，如图1所示，控制要求如下：M1M2M3M4图1 皮带输送机系统示意图(1)启动时先起动第一台皮带机(M1)，经过10S延时，再依次起动其它皮带机：(2)停止时应先停止最后一台皮带机(M4)，待料运送完毕后再依次停止其它皮带机：(3)当某台皮带机发生故障时，该皮带机及其前面的皮带机立即停止，而该皮带机后面的皮带机待料运完后才停止。

例如当M2故障时，M1、M2应立即停，经过10S延时后，M3停，再过10S后M4停。

二.设计任务1.设计和绘制电气控制原理图或PC I/O接线图、功能表图和梯形图，编写指令程序清单。

2.选择电气元件，编制电气元件明细表。

3.设计操作面板电器元件布置图。

5.编写设计说明书。

前言一.皮带输送机PLC电气控制系统设计背景及目的皮带输送机是一种摩擦驱动以连续方式运输物料的机械，可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。

皮带输送机既可以进行碎散物料的输送，也可以进行成件物品的输送。

PLC（Programmable Logic Controller），是可编程逻辑控制器。

它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。

电气控制电路设计与测绘试题1 .在机床电气控制线路中，熔断器作（）保护。

［单选题］*短路正确答案）过载欠压无保护功能2,熔断器作为短路保护的电器，它是（）于被保护电路中的。

I单选题I*并接串接正确答案）串接或并接都可以3.三相异步电动机能耗制动是将正在转动的电动机从交流电源上切除后，（）。

［单选题］*在定子绕阻中传入电阻在定子绕组中通入直流电源重新接入反相序电源以上说法都不正确（正确答案）4.下列电器中能实现欠压保护的是（）。

［单选题］*熔断器主触头（正确答案）常开辅助触头常闭辅助触头5.（）不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。

［单选题］*刀开关低压断路器正确答案）组合开关行程开关6.交流接触器除了具有接通和断开主电路和控制电路功能外，还兼可实现（）保护。

［单选题］*短路欠压（正确答案）过载无保护功能7.Z3040钻床由四台（）驱动。

［单选题］*异步电动机，正确答案）同步电动机直流电动机以上都不正确8.自动空气开关的电气符号是（）［单选题］*SBQSFRQF（正确答案）9.胶木闸刀开关安装时，手柄（）［单选题］* 向上（正确答案）向下向左向右10.在机床电气控制线路中，热继电器作（）保护。

［单选题］*短路过载正确答案）欠压11.下列电器中能实现短路保护的是0 o ［单选题］*熔断器正确答案）速度继电器接触器行程开关12.安装在X62W型万能铳床工作台上的工件可以在（）个方向调整位置或进给。

［单选题］*2346（正确答案）13.电路图中接触器线圈符号下右栏中的数字表示该接触器（）所处的图区号。

［单选题］*线圈主触头常开辅助触头常闭辅助触头（正确答案）14.分析电气原理图的基本原则是（）。

|单选题］*先分析交流通路先分析直流通路先分析主电路、后分析辅助电路正确答案）先分析辅助电路、后分析主电路15.CA6140主电动机采用（）启动方式。

电气控制设计题目17566203题目一：工作台十字方向移动控制工作台前后（纵向）移动由电机M1拖动，工作台左右（横向）移动由电机M2拖动。

要求：1．任何时候都只能选定一个方向进行移动，其它三个方向禁止移动。

2．两电机均能正、反方向旋转。

3．有相应的短路、过载保护。

题目二：自动运输线控制电路设计一条自动运输线，共有三台电机M1、M2、M3，按下列顺序起动：M1起动后，M2才能起动；M2起动后，M3才能起动；每台起动间隔5S 。

停止时按逆序停止，间隔同样为5S 。

要求：1．有相应的短路、过载保护。

题目三：双工作台移动顺序控制现有两工作台A 、B ，要求按下起动按钮后依次完成下列工作；① 工作台A 从位置1移动到位置2。

② 工作台B 从位置3移动到位置4。

③ 工作台A 从位置2回到位置1。

④ 工作台B 从位置4回到位置3。

要求：1．两电机均能正、反方向旋转。

2．各位置均由行程开关进行定位。

3．有相应的短路、过载保护。

题目四：单工作台移动顺序控制现有一工作台A ，要求按下起动按钮后依次完成下列工作；⑤ 工作台A 从位置1移动到位置3。

⑥ 工作台A 从位置3移动到位置2。

⑦ 工作台A 从位置2移动到位置4。

⑧ 工作台A 从位置4快速返回到位置1要求： 1．电机能正、反方向旋转。

2．各位置均由行程开关进行定位。

3．工作台A 有两种移动速度，即正常工作和快速返回两种速度，要求采用串电阻方式进行速度控制。

行程开关行程开关题目五：双速电机控制现有一台△-YY型双速电机，按下列要求设计控制电路。

要求：1．能单独进行低速或高速持续运转。

2．高速运行时，先低速起动。

3．低速时有点动控制。

4．高速时有两地控制。

5．有相应的短路、过载保护。

题目六：电机制动控制现有一台三相笼型异步电动机，按下列要求设计控制电路。

要求：1．电机能正反转。

2．采用能耗制动。

（要求采用断电延时时间继电器）。

3．电机启动时采用星-△方式降压启动。

《电气控制与PLC》试题库5东南大学郁汉琪编写教材习题及思考题1、如何区分直流电磁系统和交流电磁系统？如何区分电压线圈和电流线圈？2、交流电磁系统中短路环的作用是什么？三相交流电磁铁有无短路环？为什么？3、交流电磁线圈误接入直流电源、直流电磁线圈误接入交流电源，将发什么问题？为什么？4、电弧是如何产生的？有哪些危害？直流电弧与交流电弧各有什么特点？低压电器中常用的灭弧方式有哪些？5、接触器的主要结构有哪些？交流接接触器和直流接触器如何区分？6、交流接触器在衔铁吸合时，线圈中会产生冲击电流，为什么？直流接触器会产生这种现象吗？为什么？7、中间继电器的作用是什么？中间继电器与接触器有何异同？8、对于星形联结的三相异步电动机能否用一般三相结构热继电器作断相保护？为什么？9、试比较电磁式时间继电器、空气阻尼式时间继电器、电动式时间继电器与电子式时间继电器的优缺点及应用场合。

10、在电动机的控制电路中，热继电器与熔断器各是什么作用？两者能否互相替换？为什么？11、在使用和安装HK系列刀开关时，应注意些什么？铁壳开关的结构特点是什么？试比较胶底瓷盖刀开关与铁壳开关的差异及各自用途？12、低压断路器具有哪些脱扣装置？试分别说明其功能。

13、为什么要对固态继电器进行瞬间过压保护？采用何元件实现该保护？14、按钮与行程开关有何异同点？什么是主令控制器？作用是什么？15、常用的启动器有哪几种？各用在什么场合？牵引电磁铁由哪几部分组成？应用场合如何？频敏变阻器主要用于什么场合？有什么特点？16、某机床主轴电动机为Y-132S-4型，额定功率为5.5KW，电压为380V，电流为11.6A，三角形接法，启动电流为额定电流的7倍，现用按钮进行起停控制，要有短路保护和过载保护，试选用接触器、按钮、热继电器、熔断器和转换开关的型号。

17、电气系统图主要有哪几种？各有什么作用和特点？18、电气原理图中QS、FU、KM、KA、KT、KS、FR、SB、SQ、TC分别是代表什么电器元件的文字符号？19、电气原理图中，电器元件的技术数据如何标注？20、什么是失压、欠压保护？采用什么电器元件来实现失压、欠压保护？21、点动、长动在控制电路上的区别是什么？试用按钮、转换开关、中间继电器、接触器等电器，分别设计出既能长动又能点动的控制线路。

电气控制电路设计例题 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】电气控制设计例题1．一运料小车由一台笼型异步电动机拖动,要求：（1）小车运料到位自动停车；（2）延时一定时间后自动返回；（3）回到原位自动停车。

试画出控制电路。

并说明工作原理。

工作原理：QS+ — SB2 — KM1+ —M转动，到位压下SQ1 —M停转，KT+ —延时到—KM2+ — M反转—到位压下SQ2，M停。

2．设计一个电气控制线路，要求第一台电机起动后，第二台电机才能起动；第二台电机停止后，第一台电机才能停止。

3．设计一电气控制线路，要求第一台电动机起动10s后，第二台电动机自行起动，运行5s后，第一台电动机停止并同时使第三台电动机起动。

再运行15s，第一台电机停止。

4．画出一种实现电动机点动控制及连续运转控制的控制线路。

5．设计一电气控制线路。

有一台三级皮带运输机，分别由M1、M2、M3三台电动机拖动。

其动作要求如下：1）起动时要求按M1M2M3顺序起动。

2）停车时要求按M3M2M1顺序停车。

3）上述动作要求有一定时间间隔。

6．为两台异步电动机设计一个控制线路，其要求如下：1）两台电动机互不影响地独立操作。

2）能同时控制两台电动机的起动和停止。

3）当一台电动机发生过载时，两台电动机均停止。

7、某水泵由一台三相笼型异步电动机拖动，按下列要求设计电气控制电路：1）采用Y-Δ减压起动；2）三处控制电动机的起动和停止；3）要有必要的保护环节。

8、试画出异步电动机既能正转连续运行，又能正、反转点动的控制线路。

4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。

SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。

②M1启动后M2启动，M1可点动，M2单独停止。

①②SB1、KM1、M1 启动，SB2、KM2、M2启动。

SB3停M1，SB4停M2 ,SB5总停9.某台机床主轴和润滑油泵各由一台电动机带动。

要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。

绘出电气控制原理图。

5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，7.画出笼型异步电动机的能耗制动控制电路，要求如下。

①用按钮SB2和SB1控制电动机M的起停②按下停止按钮SB1时，应使接触器KM1断电释放，接触器KM2通电运行，进行能耗制动。

1.设计一个工作台前进后退控制线路。

工作台由电动机M带动，行程开关ST1、ST2、分别装在终点和原点。

要求：前进到终点后停顿一下再后退到原点停止；前进过程中能立即后退到原点。

第一种方法5①限位开关②接触器的线圈③按钮④指示灯6.右图为三相笼式异步电动机的正反转控制电路，用文字说明指出图中的错误。

主电路没有短路保护——Q与KM1之间需增设熔断器FU；电动机不能反转——KM2与FR之间的连线任意调换两相。

没有电气互锁，会引起电源短路——KM1线圈前串联KM2常闭辅助触点，KM2线圈前串联KM1常闭辅助触点。

不能实现过载保护——KM1、KM2线圈后应串联FR的常闭触点7.8.10.11.12.13.14.15.16.17.18.19.20.用PLC控制一个工作台运行，其动作程序为：工作台由原位开始前进，到终端后自动停止；在终端停留2min后自动返回原位停止；要求能在前进或后退途中任意位置都能停止或再次起动；电网停电后再来电工作台不会自行运动。

4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。

SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。

②M1启动后M2启动，M1可点动，M2单独停止。

①②SB1、KM1、M1 启动，SB2、KM2、M2启动。

SB3停M1，SB4停M2 ,SB5总停9.某台机床主轴和润滑油泵各由一台电动机带动。

要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。

绘出电气控制原理图。

33KM3KM1KM2KM3KM3KM2KM1KM1KM2KM3KM2KM1FU1FU2FR1FR1SB3SB1SB2SB4SB51234567FR2FR2主轴电动机短路保护润滑油泵主轴电动机控制油泵电机控制电源保护电源开关QM1M25.设计一个控制电路，要求第一台电动机启动10S 后，第二台电动机自行起动，运行10s 后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s 后，电动机全部停止运行。

33KM3KM1FR1FU23KM2FR2FR3FR1FR2KM1SB1KT2KM1KT1KM2KT2KT1FR3KT2KM3KT3KM2SB3KT3M2M1M3FU17.画出笼型异步电动机的能耗制动控制电路，要求如下。

①用按钮SB 2和SB 1控制电动机M 的起停 ②按下停止按钮SB 1时，应使接触器KM 1断电释放，接触器KM 2通电运行，进行能耗制动。

③制动一段时间后，应使接触器KM 2自动断电释放，试用通电延时型和断电延时型继电器个画出一种控制电路。

第一种第二种KM1SB1KM1KM2KM2KM1FU2SB2SB2KTKT KM2KM2FR KM1SB1KM1KM2KT KM2KM1FU2SB2KM2SB2KTFR1.设计一个工作台前进后退控制线路。
