sap2000讲义学习

1.在SAP2000中显示梁柱以及板的截面形状方法是：对于9.0以前的版本在菜单栏>显示>拉伸显示，在SAP2000中则不能再菜单中进行截面显示操作，其方法是：直接在浮动工具条里点击，在弹出的窗口中选中，效果图见下图所示2.在SAP中指定单元划分的方法是：菜单栏>指定>面>自动面网格划分>选择相应的单元类型并指定单元尺寸。

3.北京水金土木的SAP指南一书中，第50页中的步骤九：定义静荷载工况内容中，应为定义>荷载模式。

只有地震荷载下，自动侧向荷载选项才是打开的4.建立柱状模型时需要选择柱状坐标系，方法是在编辑轴网对话框中选择在弹出的对话框中选择柱面坐标5.定义变截面柱的方法是：先定义两个截面，然后在框架属性中选择other>变截面（见下图）。

变截面构件的定义需要事先划分成若干段，每个段再根据是否为恒截面进行相关定义。

注意到EI33与EI22变量定义可有三个选择：即linear，parabolic与cubic，即定义局部抗弯刚度的变化方式。

效果图见下图所示。

6.定义组合及不规则截面，方法是：。

另外还可以通过>显示弯矩-曲率关系查看已经定义的钢筋混凝土截面的M-Φ关系（是否可以在设计中直接应用呢？）见PDF第89页：。

工具条中的，其功能分别为：显示相关曲线，弯矩-曲率关系，弹性应力。

在SAP中，截面总是预定义的，需要对截面尺寸进行修改。

方法是：在左侧绘制工具条中选择相关操作后，在绘图区左击鼠标，然后点击鼠标右键，，进行尺寸修正。

截面定义后，单击绘图区右下角的完成按钮，即返回截面名称定义的主窗口，确定即可。

7.定义截面属性为面截面时，壳单元非常有用，在平面和三维结构中模拟壳、膜和板的性能，是模型中最常用的一种，例如结构中的楼板、墙、坡面等均以壳定义，壳单元是一个组合了膜和板弯曲行为的3节点或4节点单元（4节点单元不必是平面）。

板弯曲行为包括双向、面外、板旋转刚度部分和一个垂直于单元平面的平动刚度。

1.在SAP2000中显示梁柱以及板的截面形状方法是：对于9.0以前的版本在菜单栏>显示>拉伸显示，在SAP2000中则不能再菜单中进行截面显示操作，其方法是：直接在浮动工具条里点击，在弹出的窗口中选中，效果图见下图所示2.在SAP中指定单元划分的方法是：菜单栏>指定>面>自动面网格划分>选择相应的单元类型并指定单元尺寸。

3.北京水金土木的SAP指南一书中，第50页中的步骤九：定义静荷载工况内容中，应为定义>荷载模式。

只有地震荷载下，自动侧向荷载选项才是打开的4.建立柱状模型时需要选择柱状坐标系，方法是在编辑轴网对话框中选择在弹出的对话框中选择柱面坐标5.定义变截面柱的方法是：先定义两个截面，然后在框架属性中选择other>变截面（见下图）。

变截面构件的定义需要事先划分成若干段，每个段再根据是否为恒截面进行相关定义。

注意到EI33与EI22变量定义可有三个选择：即linear，parabolic与cubic，即定义局部抗弯刚度的变化方式。

效果图见下图所示。

6.定义组合及不规则截面，方法是：。

另外还可以通过>显示弯矩-曲率关系查看已经定义的钢筋混凝土截面的M-Φ关系（是否可以在设计中直接应用呢？）见PDF第89页：。

工具条中的，其功能分别为：显示相关曲线，弯矩-曲率关系，弹性应力。

在SAP中，截面总是预定义的，需要对截面尺寸进行修改。

方法是：在左侧绘制工具条中选择相关操作后，在绘图区左击鼠标，然后点击鼠标右键，，进行尺寸修正。

截面定义后，单击绘图区右下角的完成按钮，即返回截面名称定义的主窗口，确定即可。

7.定义截面属性为面截面时，壳单元非常有用，在平面和三维结构中模拟壳、膜和板的性能，是模型中最常用的一种，例如结构中的楼板、墙、坡面等均以壳定义，壳单元是一个组合了膜和板弯曲行为的3节点或4节点单元（4节点单元不必是平面）。

板弯曲行为包括双向、面外、板旋转刚度部分和一个垂直于单元平面的平动刚度。

SAP2000入门(30)(1)●图形介面SAP2000图形介面〔GUI〕用于建立模型，分析，设计及显示结构状况。

●结构模型以如下的内容描述结构物·材料性质·梁、柱或桁架杆件的FRAME单元·墙、楼板或其他薄板的SHELL单元·表示单元接合处的JOINTS·支承JOINTS的约束〔RESTRINTS〕及弹簧〔SPRINGS〕·荷载含自重、温度、地震及其他·经SAP2000分析后，亦可显示荷载导致的位移、应力及反力图形介面提供多种有效工具去建立结构模型，甚至可利用内定差不多模型及最正确设计去修正模型。

●坐标系统所有位置的定义皆使用单一整体坐标系。

此为三次元，右手定那么的直角坐标系。

三轴为X、Y、Z。

结构模型的各成份〔JOINT，FRAME单元，SHELL单元等〕皆依各自的局部坐标系去定义性质，荷载及反应值。

局部坐标的三轴为1，2及3。

于建立或显示结构模型时尚可另建补助坐标系统。

●主视窗含完整的图形介面。

利用Windows的操作此视窗可移动，改变尺寸，最大最小化或关闭。

主标题位于主视窗的顶部，显示程序名及模型名。

●功能列位于功能列的功能含SAP2000所提供的大部分功能。

●主工具列提供快速操作功能，专门是有关显示的操作，大部分功能皆可由功能列上执行。

●浮动工具列提供变更模型的快速指令，所有功能皆包含于功能列上。

浮动工具列可利用鼠标左键移动或变形。

●显示视窗显示视窗显示模型的几何形状，亦可包括单元性质，荷载，分析结果。

并可同时显示四个视窗。

各视窗有独自的视点，显示类型，显示选项。

例如未变形模型显示于1个视窗荷载另1个视窗，动能变形于第3视窗，设计应力比于第4视窗。

也能够为四种不同类型的未变形模型或其他，一个平面，两向立面及一个透视。

每次仅有一显示视窗〝可动作〔Active〕〞，扫瞄及显示操作仅于目前可动作视窗有效，可按一下标题列或视窗范畴内使该视窗变为可活动。

SAP2000建模和分析过程教学内容SAP2000建模和分析过程在家一边做论文，一边把SAP2000建模和分析过程整理了下1.轴网：a：文件---新模型---轴网。

笛卡尔坐标可以定义立方体矩形，柱面坐标可以定义立方体弧形。

添加局部坐标系：单击鼠标右键---编辑轴网数据---添加新系统（原点位置：0、0、0；在快速绘制，第一个网格位置中可以输入局部坐标相对于总坐标的位置；不可以在一个视窗中同时显示整体坐标、局部坐标，可以通过屏幕右下方的选择区切换。

b:文件---导入：CAD文件、EXCEL等。

注：cad中定义不能使用0图层定义新的图层；在导入时，cad的铅垂方向和世界坐标wcs 中X、Y、Z、轴的哪一个轴对应，相应的选择对应的轴（全局上方向），也可以在cad中进行旋转操作，也可以通过施加重力方向的荷载校核；结构导入模型时偏离整体坐标原点太远，可以在cad中将模型移到通用坐标系WCS原点，或在sap2000中进行模型整体移动；cad 中采用的是浮动坐标，导入sap2000后会出现极少的位差，可在“交互数据编辑功能”里修改；cad中的曲线杆件不能导入sap2000中，可以利用cad的二次开发技术将圆弧、椭圆等线段修改成直线线段；由cad导入的线段必须为直线，不能为多段线。

c:程序自带的已定义属性的三维“框架”。

1.1：修改轴网：转化为一般轴线：即可完成对整体坐标与局部坐标中轴线的编辑、修改。

编辑数据---修改显示系统----粘合到轴网线：某楼层层高不一样时，可在-修改显示系统修改z轴坐标，构件会随着轴网一起移动。

.2．定义材料：定义---材料（有快速添加材料和添加新材料）。

快速添加材料是程序已经定义好了的，可以定义钢和混凝土，当“快速添加材料”中没有要定义的材料时，则需要自己手动在“添加新材料”中定义。

3.定义截面:框架单元：用来模拟梁、柱、斜撑、桁架、网架等。

面截面：Shell（壳）、plane（平面）、Asolid（轴对称实体）Shell: 膜（仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用）；壳（具有平面内以及平面外刚度，一般用于定义墙单元,当h/L<1/10时为薄壳，忽略剪切变形）板(仅具有平面外刚度，仅存在平面外变形，一般用来模拟薄梁或地基梁)4:绘制模型：一般是定义好某种截面后再绘制该截面。

操作指南：钢框架结构0例题概况模型为一个钢框架结构（图0-1）。

X向为4跨，轴间距6m；Y向为2跨，轴间距8m。

结构共3层，层高均为4m，屋脊处层高5m。

楼面恒荷载3kN/m2，楼面活荷载2kN/m2；边梁线荷载6kN/m。

地震烈度8度，仅考虑Y向地震，不考虑风荷载。

图0-1 模型概况1几何建模1.1定义属性✓材料属性●钢材Q235●混凝土C30✓截面属性●框架截面型钢柱截面H500×300×12×20型钢梁截面为H400×300×10×16●面截面楼板（C30）：薄壳单元，厚度0.1m✓轴网布置（单位：m）●X方向间距（5条）：6m●Y方向间距（3条）：8mZ方向间距（5条）：4m、4m、4m、1m1.2对象绘制该步骤中将完成模型中所有构件的绘制，包括梁、柱及楼板。

具体操作如下：1.激活左侧窗口，命令路径：【视图】>【设置2D视图】，设置显示Y-Z平面X=0立面视图。

2.点击【绘制框架/索/钢束】按钮，在【截面属性】下拉列表中选择柱截面“H500×300×12×20”。

3.沿竖向轴线按层以两点连线方式绘制柱（图1-1）。

图1-1 绘制柱4.将【截面属性】切换为“H400×300×10×16”5.沿水平向轴线以两点连线方式，绘制一、二层梁及屋面斜梁（图1-2）。

6.点击【选择模式】按钮，退出当前的绘图状态。

7.点击左侧工具条【全选】按钮，选中所有构件。

8.命令路径：【编辑】>【带属性复制】，选择线性复制方式，坐标增量dx=6m，增量数据输入4。

利用带属性复制功能，快速生成其余4榀框架对象。

在右侧三维视图中可以看到5榀框架。

9.再次确认视图显示为YZ立面（X=0），框选除柱底节点外的梁柱节点（图1-2）。

图1-2 选择节点10.命令路径：【编辑】>【拉伸】>【拉伸：点→线】，弹出【拉伸：点→线】对话框。

SAP2000培训讲义北京 金 土 木 软件技术有限公司Civil King Software Technology Co., Ltd.世界领先的结构工程分析与设计软件SAP2000中国建筑标准设计研究院 北京金土木软件技术有限公司战 略伙 伴Structure Analysis Program• CSI软件开发已有30多年的历史，研究始于工程计算领域的 权威，加州大学Berkeley分校的Edward L. Wilson教授。

Wilson教授率先开发了针对结构分析的计算方法和实用的 SAP程序。

• CSI公司在土木工程分析与设计工具软件的开发领域中被认 为是全球领导者和创新者，CSI授权给美国和一百多个国家 的数以千计的结构工程公司使用CSI的产品。

北 京 金 土 木 软 件 技 术 有 限 公 司Beijing Civil King Software Technology Co., Ltd.全球超过100个国家和地区销售CSI产品 全球超过100个国家和地区销售CSI产品北 京 金 土 木 软 件 技 术 有 限 公 司Beijing Civil King Software Technology Co., Ltd.第 1 页SAP2000培训讲义中国建筑标准设计研究院、北京金土木软件技术有限公司与 CSI公司结为战略合作伙伴，共同开发CSI产品中文版本。

中文版中文版• SAP2000中文版使用指南 • ETABS中文版使用指南 • 结构静力与动力分析 • CSI分析参考手册 其它：联机帮助、教学演示录像…… • 结构动力学北 京 金 土 木 软 件 技 术 有 限 公 司Beijing Civil King Software Technology Co., Ltd.技术资料ETABS中文版和SAP2000中文版分别于2003年 10月和2005年11月通过建设部鉴定。

鉴定委员会 一致认为：ETABS、SAP2000中文版软件达到了 国内同类产品的领先水平，其中计算分析技术处于 国际领先水平。

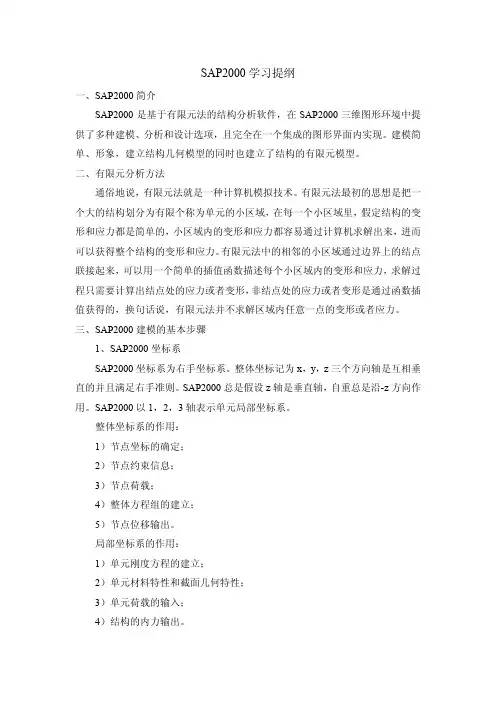

SAP2000学习提纲一、SAP2000简介SAP2000是基于有限元法的结构分析软件，在SAP2000三维图形环境中提供了多种建模、分析和设计选项，且完全在一个集成的图形界面内实现。

建模简单、形象，建立结构几何模型的同时也建立了结构的有限元模型。

二、有限元分析方法通俗地说，有限元法就是一种计算机模拟技术。

有限元法最初的思想是把一个大的结构划分为有限个称为单元的小区域，在每一个小区域里，假定结构的变形和应力都是简单的，小区域内的变形和应力都容易通过计算机求解出来，进而可以获得整个结构的变形和应力。

有限元法中的相邻的小区域通过边界上的结点联接起来，可以用一个简单的插值函数描述每个小区域内的变形和应力，求解过程只需要计算出结点处的应力或者变形，非结点处的应力或者变形是通过函数插值获得的，换句话说，有限元法并不求解区域内任意一点的变形或者应力。

三、SAP2000建模的基本步骤1、SAP2000坐标系SAP2000坐标系为右手坐标系。

整体坐标记为x，y，z三个方向轴是互相垂直的并且满足右手准则。

SAP2000总是假设z轴是垂直轴，自重总是沿-z方向作用。

SAP2000以1，2，3轴表示单元局部坐标系。

整体坐标系的作用：1）节点坐标的确定；2）节点约束信息；3）节点荷载；4）整体方程组的建立；5）节点位移输出。

局部坐标系的作用：1）单元刚度方程的建立；2）单元材料特性和截面几何特性；3）单元荷载的输入；4）结构的内力输出。

2、模型对象尽量与实际构件一致，尽量按照实际情况输入。

模型初始化(设置单位制) 模板建模设置轴网dxf文件导入定义材料定义截面绘制模型施加支座约束定义荷载工况定义组合运行结构分析分析结果输出3、建模之前首先选定单位制。

4、简单模型尽量由SAP2000直接建模，由dxf文件导入模型时应使dxf文件中的图形位于坐标原点，且使图形坐标轴与SAP2000整体坐标系一致。

5、钢材的材料属性需要修改弹性模量和屈服强度，注意钢通属于冷弯型钢设计强度为205 N/mm2，屈服强度适当减小。

1.在SAP2000中显示梁柱以及板的截面形状方法是：对于9.0以前的版本在菜单栏>显示>拉伸显示，在SAP2000中则不能再菜单中进行截面显示操作，其方法是：直接在浮动工具条里点击，在弹出的窗口中选中，效果图见下图所示2.在SAP中指定单元划分的方法是：菜单栏>指定>面>自动面网格划分>选择相应的单元类型并指定单元尺寸。

3.北京水金土木的SAP指南一书中，第50页中的步骤九：定义静荷载工况内容中，应为定义>荷载模式。

只有地震荷载下，自动侧向荷载选项才是打开的4.建立柱状模型时需要选择柱状坐标系，方法是在编辑轴网对话框中选择在弹出的对话框中选择柱面坐标5.定义变截面柱的方法是：先定义两个截面，然后在框架属性中选择other>变截面（见下图）。

变截面构件的定义需要事先划分成若干段，每个段再根据是否为恒截面进行相关定义。

注意到EI33与EI22变量定义可有三个选择：即linear，parabolic与cubic，即定义局部抗弯刚度的变化方式。

效果图见下图所示。

6.定义组合及不规则截面，方法是：。

另外还可以通过>显示弯矩-曲率关系查看已经定义的钢筋混凝土截面的M-Φ关系（是否可以在设计中直接应用呢？）见PDF第89页：。

工具条中的，其功能分别为：显示相关曲线，弯矩-曲率关系，弹性应力。

在SAP中，截面总是预定义的，需要对截面尺寸进行修改。

方法是：在左侧绘制工具条中选择相关操作后，在绘图区左击鼠标，然后点击鼠标右键，，进行尺寸修正。

截面定义后，单击绘图区右下角的完成按钮，即返回截面名称定义的主窗口，确定即可。

7.定义截面属性为面截面时，壳单元非常有用，在平面和三维结构中模拟壳、膜和板的性能，是模型中最常用的一种，例如结构中的楼板、墙、坡面等均以壳定义，壳单元是一个组合了膜和板弯曲行为的3节点或4节点单元（4节点单元不必是平面）。

板弯曲行为包括双向、面外、板旋转刚度部分和一个垂直于单元平面的平动刚度。

sap2000默认杆件间刚接？RESTRAINT是指我们常说的支座约束条件和边界条件；CONSTRAINT是指节点情况，或者说是不同单元间的相互约束，如节点刚接、铰接等等。

SAP2000中隐含为每个节点刚接，如要设成铰接要用此菜单释放各个方向的弯矩。

简单的说，restrain是节点约束情况的意思，比如：铰结，刚结等等。

而constrain 是表示节点间相互关系，也可以理解为主从关系，比如：保持在同一平面内变形，保持在某一方向上位移一致等等。

在空间框架分析中，如何考虑楼板的作用？如果你想考虑刚性楼板作用的话，SAP2000中有一种“刚片约束”（diaphram constraint）最适合。

如果想考虑弹性楼板作用的话，只有用SHELL或PLATE单元模拟楼板，这样还可以自动传递板上的荷载，只不过模型复杂很多E文高手帮忙[精华]Section Cuts... 截面剖切（用于给出该截面合力）Draw Developed Elevation Definition... （可以转弯的结构立面图，亦可作广义截面）Rigid Diaphragm... （平面内刚度无限大楼板）Floor-Type Area Object Options... （楼板类别，用于倒竖向荷载）Integrated Strip Forces... （综合板带内力）View/Revise Overwrites... （显示/修改设计参数）Make Auto Select Section Null... （建立自动设计设计截面库，用于钢结构）Reset All Steel Overwrites... （重置钢结构设计参数）Overwrite Frame Design Procedure... （重置杆件设计布骤）Overwrite Wall Design Procedure... （重置剪力墙设计布骤）Show Bounding Plane （显示工作平面)Show Crosshairs （显示十字丝）大家在用ANSYS和SAP2Y时用什么单元模拟剪力墙？＊墙单元可以被夹在两立柱中间。

SAP2000入门●图形介面SAP2000图形介面（GUI）用于建立模型，分析，设计及显示结构状况。

●结构模型以如下的内容描述结构物·材料性质·梁、柱或桁架杆件的FRAME单元·墙、楼板或其他薄板的SHELL单元·表示单元接合处的JOINTS·支承JOINTS的约束（RESTRINTS）及弹簧（SPRINGS）·荷载含自重、温度、地震及其他·经SAP2000分析后，亦可显示荷载导致的位移、应力及反力图形介面提供多种有效工具去建立结构模型，甚至可利用内定基本模型及最佳设计去修正模型。

●坐标系统所有位置的定义皆使用单一整体坐标系。

此为三次元，右手定则的直角坐标系。

三轴为X、Y、Z。

结构模型的各成份（JOINT，FRAME单元，SHELL单元等）皆依各自的局部坐标系去定义性质，荷载及反应值。

局部坐标的三轴为1，2及3。

于建立或显示结构模型时尚可另建补助坐标系统。

●主视窗含完整的图形介面。

利用Windows的操作此视窗可移动，改变尺寸，最大最小化或关闭。

主标题位于主视窗的顶部，显示程序名及模型名。

●功能列位于功能列的功能含SAP2000所提供的大部分功能。

●主工具列提供快速操作功能，特别是有关显示的操作，大部分功能皆可由功能列上执行。

●浮动工具列提供变更模型的快速指令，所有功能皆包含于功能列上。

浮动工具列可利用鼠标左键移动或变形。

●显示视窗显示视窗显示模型的几何形状，亦可包括单元性质，荷载，分析结果。

并可同时显示四个视窗。

各视窗有独自的视点，显示类型，显示选项。

例如未变形模型显示于1个视窗荷载另1个视窗，动能变形于第3视窗，设计应力比于第4视窗。

也可以为四种不同类型的未变形模型或其他，一个平面，两向立面及一个透视。

每次仅有一显示视窗“可动作（Active）”，浏览及显示操作仅于目前可动作视窗有效，可按一下标题列或视窗范围内使该视窗变为可活动。

1一、问题描述已知结构为一栋七层框架结构。

结构尺寸如下图所示，混凝土强度等级为：1～5层采用C40；6、7层采用C30，恒载按实际梁、板、柱实际重量计算，不考虑装饰荷载，活荷载按2KN/m2考虑，不考虑风荷载。

对El Centro 波（1942，NS 分量，峰值341.7cm/s 2）进行调整，满足七级的地震的加速度幅值。

求结构在小震和罕遇地震作用下的时程反应性能（包括层位移、层间位移、层间位移角、基底剪力及结构的出铰情况和破坏机制）。

七层框架结构图梁配筋图 柱配筋图（HPB235全部换成HPB300）2二、模型建立2.1建立初步模型打开sap2000，把系统单位设置为，创建新模型，选择三维框架，在对应空格如下填写模型基本数据： 勾选（使用定制轴网间距和原点定位），编辑轴网，按题目模型要求设置，并指定底层节点约束为固端。

2.2定义材料选择定义—》材料—》快速添加材料，添加C30、C40混凝土和HRB335、HPB300钢筋，由于方法类似，这里只给出HRB335图片：2.3 框架截面的定义、指定、剖分这里的截面包括不同尺寸，不同配筋，不同混凝土强度，不同位置的各种截面。

根据一到五层的混凝土强度等级不同，边梁和主梁的楼板加强作用不同，主梁和次梁的截面尺寸不同，总共可以划分为以下八种不同截面：（1）一到五层的中间主梁（B-300X500-D-C）（2）六到七层的中间主梁（B-300X500-G-C）（3）一到五层的中间次梁（B-300X450-D-C）（4）六到七层的中间次梁（B-300X450-G-C）（5）一到五层的边次梁（B-300X450-D-S）（6）六到七层的边次梁（B-300X450-G-S）（7）一到五层的柱子（C-D）（8）六到七层的柱子（C-G）例如：选择定义—》截面属性—》框架属性—》添加新属性—》concrete—》矩形：把截面名称改为B-300X500-D-C：34选择属性修正，把中梁的绕3轴惯性矩修正为2：选择配筋混凝土，给梁配上钢筋：同样的方法设置好柱的截面和配筋：5定义好框架截面属性后把各个截面类型指定给其对应的构件，并指定自动剖分。

结构分析报告课程名称：弹性力学与有限元班级：土木1404班学号：26姓名：叶柏凡指导老师：郭光林2016 年12月 18 日（1）模型建立模型为梁柱结构，其中梁：Hw400X400X11X18, 柱：Hw300X300X10X15, 材料为Q345钢，E=29000, 泊松比=0.3。

底部铰接，所有梁柱连接为刚性。

恒载为1.0 （不包括钢构件的自重），活载为0.5。

分析其由DL、LL和EQ荷载引起的抗弯钢框架应力比。

（二）定义荷载定义荷载“EQ”，横载1.0，活载0.5，作用在模型中所有梁。

定义节点荷载：指定节点4“全局X轴向力”，大小为40，指定节点3“全局X轴向力”，大小为20，指定节点2“全局X轴向力”，大小为10.（三）结构分析设计校核完成后，显示钢构件的P-M应力比。

显示轴向力：显示剪力：显示弯矩：显示变形形状：（五）学习心得SAP2000是SAP ( Structural Analysis Programs ）系列程序功能最为强大的Windows版本，是一个最具集成化、高效率的三维静、动力结构分析软件。

为了能在以后的学习研究中更好的解决问题，研究结构变形等一系列问题，我在这四周认真学习了SAP200的基本操作，并且独立完成一份算例得到分析结果。

通过学习我知道了SAP2000计算分析包括以干内容：静力（线性和非线性）分析（这是最常见的分析类型，其特点是荷载施加不包括动力效应，也不考虑惯性力的影响，同时内力、位移又不是时间的函数）；动力地震分析和静力Pushover 分析；移动荷载作用下的分析（影响线绘制、最不利荷载位置确定及最大值的计算）；桥梁车辆活荷载分析；几何f非统性，包括P-Delta 和大变形效应；阶段（增堪）施工；徐变、收缩和老化效应；弹性屈曲分析；稳态和功能谱密度分析。

其中非统性分析的结果一般不能叠加，而是所有荷载在结构上的作用应该在分析的工况下合成。

非线性分析可以连在一起表示复杂荷载顺序。

sap2000入门.学习1、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。

但我不明白这三种颜色究竟谁代表了axial 1、axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。

king.zk（b）局部坐标系的规定如下：1轴为轴向，从i点到j点。

当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。

lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。

想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19 答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。

至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。

ocean20003、SAP2000截面设置的梁配筋问题各位大侠：小弟初涉sap，有几个比较初级的问题：（1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。

（2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！（4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？答：（1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。

SAP2000®空间结构线性和非线性静力及动力分析设计软件系统使用介绍第一章软件介绍SAP2000是一款集成化的通用结构分析与设计软件，具有很多特点和功能。

本次课程不是介绍所有这些功能。

而是简要介绍如何使用程序，同时在介绍过程中提供一些提示。

要完全掌握 SAP2000，需要自己不断的摸索和深入学习SAP2000的其它手册。

SAP2000是独立的基于有限元的结构分析和设计程序。

它提供了功能强大的交互式用户界面，带有很多工具帮助快速和精确创建模型，同时具有分析最复杂工程所需的分析技术。

SAP2000是面向对象的，即用单元创建模型来体现实际情况。

一个与很多单元连接的梁用一个对象建立，和现实世界一样，与其它单元相连接所需要的细分由程序内部处理。

分析和设计的结果对整个对象产生报告，而不是对构成对象的子单元，信息提供更容易解释并且和实际结构更协调。

SAP2000具有极强的功能，如建模功能(二维模型、三维模型等)、编辑功能(增加模型、增减单元、复制删除等)、分析功能(时程分析、动力反应分析、push-over分析等)、荷载功能(节点荷载、杆件荷载、荷载、温度荷载等)、自定义功能、以及设计功能等等。

这些功能的实现均是在同一个可视化界面中实现的，用户界面非常友好。

它可以模拟大量的结构形式，包括房屋建筑、桥梁、水坝、油罐、地下结构等等。

下面着重对其建模功能和分析功能作详细介绍。

先进的分析技术提供了：逐步大变形分析、多重P-Delta效应、特征向量和Ritz向量分析、索分析、单拉和单压分析、Buckling屈曲分析、爆炸分析、针对阻尼器、基础隔震和支承塑性的快速非线性分析、用能量方法进行侧移控制和分段施工分析等。

建模——分析——设计三大功能第二章操作简介通过示例来介绍一步一步建立一个 SAP2000模型的步骤。

创建模型的每步是唯一确定的，但可以通过不同的途径和技术来建立目标模型。

在本章结束时，将建立一个如图 1所示的模型。
