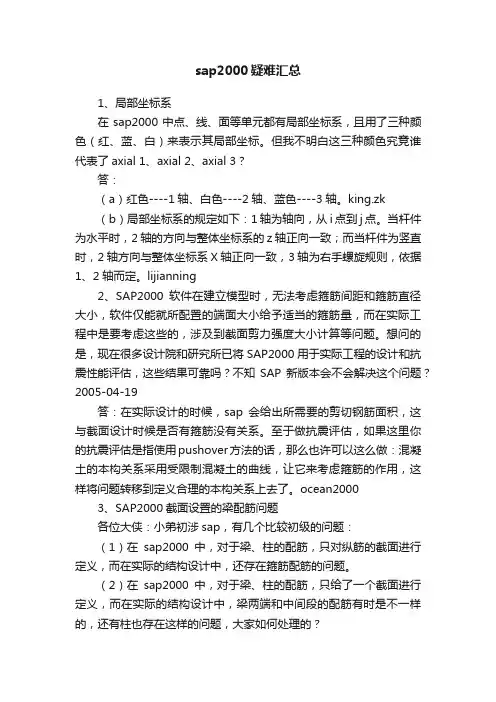

sap2000疑难汇总1、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了axial 1、axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
king.zk（b）局部坐标系的规定如下：1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。
想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。
至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。
ocean20003、SAP2000截面设置的梁配筋问题各位大侠：小弟初涉sap，有几个比较初级的问题：（1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。
（2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！（4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？答：（1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。

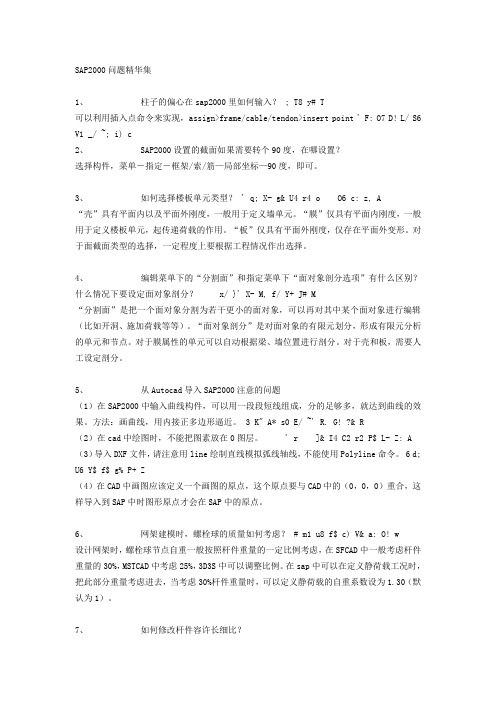

SAP2000问题精华集1、柱子的偏心在sap2000里如何输入？ ; T8 y# T可以利用插入点命令来实现，assign>frame/cable/tendon>insert point ' F: O7 D! L/ S6 V1 _/ ~; i) c2、 SAP2000设置的截面如果需要转个90度，在哪设置？选择构件，菜单－指定－框架/索/筋—局部坐标—90度，即可。
3、如何选择楼板单元类型？ ' q; X- g& U4 r4 o O6 c: z, A“壳”具有平面内以及平面外刚度，一般用于定义墙单元。
“膜”仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用。
“板”仅具有平面外刚度，仅存在平面外变形。
对于面截面类型的选择，一定程度上要根据工程情况作出选择。
4、编辑菜单下的“分割面”和指定菜单下“面对象剖分选项”有什么区别？什么情况下要设定面对象剖分？ x/ }' X- M, f/ Y+ J# M“分割面”是把一个面对象分割为若干更小的面对象，可以再对其中某个面对象进行编辑（比如开洞、施加荷载等等）。
“面对象剖分”是对面对象的有限元划分，形成有限元分析的单元和节点。
对于膜属性的单元可以自动根据梁、墙位置进行剖分。
对于壳和板，需要人工设定剖分。
5、从Autocad导入SAP2000注意的问题（1）在SAP2000中输入曲线构件，可以用一段段短线组成，分的足够多，就达到曲线的效果。
方法：画曲线，用内接正多边形逼近。
3 K" A* s0 E/ ~' R. G! ?& R（2）在cad中绘图时，不能把图素放在0图层。
' r ]& I4 C2 r2 P$ L- Z: A（3）导入DXF文件，请注意用line绘制直线模拟弧线轴线，不能使用Polyline命令。
6 d; U6 Y$ f$ g% P+ Z（4）在CAD中画图应该定义一个画图的原点，这个原点要与CAD中的（0，0，0）重合，这样导入到SAP中时图形原点才会在SAP中的原点。
SAP2000问题SAP2000入门常见问题整理[精华]一、建模方面1、柱子的偏心在sap2000里如何输入？可以利用插入点命令来实现，assign>frame/cable/tendon>insert point2、在PKPM等软件可以将梁置于柱边，SAP200中如何设置？设置梁端刚域比较合理( End offset)。
3、SAP2000设置的截面如果需要转个90度，请问在哪设置？选择构件，菜单－指定－框架/索/筋—局部坐标—90度，即可。
4、如何选择楼板单元类型？“壳”具有平面内以及平面外刚度，一般用于定义墙单元。
“膜”仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用。
“板”仅具有平面外刚度，仅存在平面外变形。
对于面截面类型的选择，一定程度上要根据工程情况作出选择。
5、编辑菜单下的“分割面”和指定菜单下“面对象剖分选项”有什么区别？什么情况下要设定面对象剖分？“分割面”是把一个面对象分割为若干更小的面对象，可以再对其中某个面对象进行编辑（比如开洞、施加荷载等等）。
“面对象剖分”是对面对象的有限元划分，形成有限元分析的单元和节点。
对于膜属性的单元可以自动根据梁、墙位置进行剖分。
对于壳和板，需要人工设定剖分。
6、从Autocad导入SAP2000注意的问题（1）在SAP2000中输入曲线构件，可以用一段段短线组成，分的足够多，就达到曲线的效果。
方法：画曲线，用内接正多边形逼近。
（2）在cad中绘图时，不能把图素放在0图层。
（3）导入DXF文件，请注意用line绘制直线模拟弧线轴线，不能使用Polyline命令。
（4）在CAD中画图应该定义一个画图的原点，这个原点要与CAD中的（0，0，0）重合，这样导入到SAP中时图形原点才会在SAP 中的原点。
7、网架建模时，螺栓球的质量如何考虑？设计网架时，螺栓球节点自重一般按照杆件重量的一定比例考虑，在SFCAD中一般考虑杆件重量的30%，MSTCAD中考虑25%，3D3S 中可以调整比例。
sap2000疑难汇总1、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了axial 1、axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
king.zk（b）局部坐标系的规定如下：1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。
想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。
至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。
ocean20003、SAP2000截面设置的梁配筋问题各位大侠：小弟初涉sap，有几个比较初级的问题：（1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。
（2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！（4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？答：（1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。
SAP2000常见问题1，荷载工况(loadcae):是对各种荷载类型的定义（define），然后通过指定(aign)建立模型中空间分布的力、位移或其他作用(例如：温度)。
这仅仅是建立了作用，荷载工况本身不在结构上产生响应。
2，分析工况（analyicae）:是定义荷载作用方式（静力或动力）、结构的响应方式（线性或非线性）、分析方法（模态分析法或直接积分法）。
分析工况中包含荷载工况，分析工况可以对应一个荷载工况，也，可以是荷载的组合（多点风荷载、多维地震动）。
运行分析工况才能得到结构关于荷载的响应。
1.时程分析时用EI波，原始记录的波一般是以重力加速度g为单位，它的峰值为0.341g,也就是0.341某9.8m/2.而你ap的单位用的是N/mm/,也就是你的单位与原始波的单位相差1000某9.8个单位，那么你的系数要输入9800。
如果你ap的单位为N/m/，那么你的系数取9.8即可。
2.规程中的8度罕遇要求是400g，这个g是单位gal的缩写字母，它的单位是cm/2。
实际上就是0.4个重力加速度。
即400gal＝0.4g，考虑第1点，那么你的系数应该取1000某9.8某（0.4/0.341）＝11495.6。
3.定义时程函数时，单位无所谓，只要你的系数对应好就可以。
注：ap输入的地震函数本身是没有单位的，它的单位随着你ap的右下角的单位走的。
所以才需要将这个单位和原始波单位对应。
1，将索得抗弯刚度设为极小值。
2，需作索的非线性分析，在作索得非线性分析需要打开大变形得选项。
3，加载需要分步加载，先加载预应力，再加载其它荷载。
4，在v9版本里面，可以直接用应变来直接模拟预应力，不用降温也可以。
算出来得结果跟手算得结果基本是一致得，所以用ap2000来分析索是完全实用得，也是准确的。
扭转与振型耦联基本概念解释看来大家误解了结构扭转和振型耦联的意思，结构扭转是结构的固有属性，如果是三维结构分析软件，都会考虑扭转效应的，如Rz，完全对称规则的结构（即质心和刚心重合，也有扭转振型，只不过振型是完全解耦的），如果作用的荷载不通过质心，一样可以造成结构扭转效应。
SAP2000入门常见问题整理[精华]一、建模方面1、柱子的偏心在sap2000里如何输入？可以利用插入点命令来实现，assign>frame/cable/tendon>insert point2、在PKPM等软件可以将梁置于柱边，SAP200中如何设置？设置梁端刚域比较合理( End offset)。
3、SAP2000设置的截面如果需要转个90度，请问在哪设置？选择构件，菜单－指定－框架/索/筋—局部坐标—90度，即可。
4、如何选择楼板单元类型？“壳”具有平面内以及平面外刚度，一般用于定义墙单元。
“膜”仅具有平面内刚度，一般用于定义楼板单元，起传递荷载的作用。
“板”仅具有平面外刚度，仅存在平面外变形。
对于面截面类型的选择，一定程度上要根据工程情况作出选择。
5、编辑菜单下的“分割面”和指定菜单下“面对象剖分选项”有什么区别？什么情况下要设定面对象剖分？“分割面”是把一个面对象分割为若干更小的面对象，可以再对其中某个面对象进行编辑（比如开洞、施加荷载等等）。
“面对象剖分”是对面对象的有限元划分，形成有限元分析的单元和节点。
对于膜属性的单元可以自动根据梁、墙位置进行剖分。
对于壳和板，需要人工设定剖分。
6、从Autocad导入SAP2000注意的问题（1）在SAP2000中输入曲线构件，可以用一段段短线组成，分的足够多，就达到曲线的效果。
方法：画曲线，用内接正多边形逼近。
（2）在cad中绘图时，不能把图素放在0图层。
（3）导入DXF文件，请注意用line绘制直线模拟弧线轴线，不能使用Polyline命令。
（4）在CAD中画图应该定义一个画图的原点，这个原点要与CAD中的（0，0，0）重合，这样导入到SAP中时图形原点才会在SAP 中的原点。
7、网架建模时，螺栓球的质量如何考虑？设计网架时，螺栓球节点自重一般按照杆件重量的一定比例考虑，在SFCAD中一般考虑杆件重量的30%，MSTCAD中考虑25%，3D3S 中可以调整比例。
1、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了axial 1、axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
king.zk（b）局部坐标系的规定如下：1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。
想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。
至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。
ocean20003、SAP2000截面设置的梁配筋问题各位大侠：小弟初涉sap，有几个比较初级的问题：（1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。
（2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！（4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？答：（1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。
钢结构设计的常见问题
筑信达 吴文博
SAP2000和ETABS在钢结构设计中具有计算准确，自主度高等优点，可灵活处理各类问题，因此受到了设计人员的喜爱。
但程序中参数设置较多，用户对一些选项设置理解并不透彻，从而引起设计过程中的一些错误。
现对几个常见问题进行分析。
1 钢框架设计时，为何有时会出现总应力比与各项应力比之和不相符的情况？
目前SAP2000和ETABS在进行应力比计算时，对于不同形状的截面是有所区分的。
♦双轴对称截面。
由于最大的应力点一定会发生在翼缘端部的四个角点之中，所以，总应力比=N+M主+M次，其中N、M主、M次分别为控制方程中轴力项、主弯矩项和次弯矩项所对应的应力比。
图1 双轴对称截面最大应力点
♦圆形截面。
由于最大的应力点一般发生在主弯矩与次弯矩的合力方向，所以，总应力比=N+SQRT（M主2+M次2）。
图2 圆形截面最大应力点
♦T形截面。
由于最大应力点可能发生在肢尖或翼缘的角点处，所以，总应力比=max（N+M主1+M次，N+M主2），其中M主1为翼缘处最大应力比，M主2为肢尖处最大应力比。
因此可能出现设计弯矩不为0，但是对应的设计应力比为0的情况（肢尖为最大应力比）。
图3 T形截面最大应力点
2 角钢在计算长细比时，为何λ主和λ次与L主/i33和L次/i22的计算结果不符？
程序在设计细节中给出的回转半径i22和i33是基于截面的局部坐标轴2-2和3-3进行计算的（如图4），但按规范要求，应使用最小回转半径计算长细比（如图5）。
所以程序中给出的λ主和λ次是依据最小回转半径计算得出的，而非i22和i33。
图4 设计细节中给出的回转半径
图5 角钢最小回转半径
3 钢框架设计时，杆件的设计类型是如何确定的，不同设计类型之间又有何区别？
杆件的设计类型可分为：柱、梁、支撑和桁架四种，目前适用于中国规范的只有前三种。
程序默认按照杆端节点的几何坐标来判断杆件的设计类型，当杆件两端的节点x，y坐标相同，z坐标不同时，程序将其判定为柱；当杆件两端的节点x，y坐标不同，z坐标相同时，程序将其判定为梁；当杆件两端的节点x，y，z坐标均不同时，程序将其判定为支撑。
当默认的设计类型与实际情况不符时，用户可以通过设计覆盖项来修改杆件的设计类型。
图6 杆件设计类型覆盖项
不同的设计类型，其计算与构造的要求是不同的。
柱：设计时同时考虑轴力与两个方向的弯矩作用来进行强度和稳定性验算，其有效长度系数默认按照钢框架柱的计算长度公式计算，按柱构件验算长细比要求，其余构造措施同相关规范对柱的要求。
梁：分为两种情况，一为梁按纯弯构件设计（默认情况），一为梁按压弯构件设计（通过设计首选项或覆盖项进行设置，如图7）。
梁按纯弯构件考虑：设计时按纯弯构件进行强度和稳定性验算，其余构造措施同相关规范对梁的要求。
梁按压弯构件考虑：设计时按压弯构件进行强度和稳定性验算，其余构造措施同相关规范对梁的要求。
图7 梁按压弯构件设计覆盖项
支撑：设计时仅考虑轴力来进行强度和稳定性验算，其有效长度系数默认为1，其余构造措施同相关规范对支撑的要求。
以上各种杆件，均可以通过设计覆盖项来修改其默认的有效长度系数和无支撑长度系数。
4 什么是无支撑长度和有效长度？它们与规范中的计算长度有怎么样的关系？
无支撑长度是指杆件两个支撑点之间的距离，无支撑长度=无支撑长度系数×几何长度，规范中并未直接阐述此概念，但是在程序中是必要的，如附图8与附图9。
对于附图8中的37号杆件，在梁柱平面内的无支撑长度=1×几何长度（37号杆件）；
对于附图9中的37号杆件，在梁柱平面内的无支撑长度=0.5×几何长度（37号杆件）。
即便不同的建模方式，通过无支撑长度系数，程序也可以合理的确定杆件正确的无支撑长度。
图8 无支撑长度示意一图9 无支撑长度示意二
有效长度系数对应的是《钢结构设计规范》GB50017-2003中附录D中的柱的计算长度系数。
此系数与梁柱的线刚度比，以及结构是有侧移框架或无侧移框架有关。
设计中杆件所使用的计算长度=无支撑长度系数×有效长度系数×几何长度。
5 在程序中打断或合并构件对设计结果是否会产生影响？有哪些方法可以避免这些影响？
打断或合并构件会对设计结果产生影响，主要影响柱有效长度系数、等效弯矩系数βmx、βmy、βtx及βty的计算。
对柱有效长度的影响：
♦如果将梁、柱随意打断，由于无支撑长度系数的保障，对于常规的结构不会对柱有效长度系数产生影响，但是对一些特殊情况可能会导致程序在识别梁柱线刚度时出现错误，进而导致程序自动计算的有效长度系数出错。
通常来讲，梁打断可能会导致程序识别梁长度减小，梁线刚度增加，会导致柱有效长度系数偏小，设计结果偏于不保守；柱打断可能会导致程序识别柱长度减小，柱线刚度增加，会导致柱有效长度系数偏大，设计结果偏于保守。
♦如果将梁、柱合并，如图10所示，程序将会针对合并后的一个对象进行设计（本应对合并前的多个对象分别进行设计），这样设计不但会导致框架关系混乱，并且只会输出一个有效长度系数，设计对象的范畴模糊，会导致计算
结果出现不可控的错误。
图10 梁柱合并示意图对等效弯矩系数的影响：
♦
因为等效弯矩系数的计算与柱的杆端弯矩有关，柱打断后，程序会取打断后的杆端弯矩计算等效弯矩系数，这样会导致一定的误差，但通常会导致等效弯矩系数的计算偏于保守。
♦ 如果对柱进行合并，程序会取合并后的杆端弯矩计算等效弯矩系数，这时无法判断计算结果是趋于保守还是不利。
基于以上分析，建议对梁柱在建模时，尽量保证其几何长度与设计对象的范围一致，必要时通过框架剖分（而不是打断）保证分析结果的准确性。
对于梁，如果必须打断，则应检查打断后对柱的有效长度系数是否产生影响，如有影响则必须人为修改柱的有效长度系数。
对于柱，在建模时如果打断可能会导致计算结果偏于保守，如果对于保守的设计结果难以接受，则需要通过修改有效长度系数或其他手段进行更加精细的分析与设计。
而对于梁、柱合并，完全不建议用户在建模中使用此种方法，这将会对设计结果带来不可预知性。
6 对于桁架、网架等空间结构设计时应注意哪些问题？
在程序中，默认情况是按钢框架的规定进行设计，对于空间结构也是可以通过相应的设置保证设计结果准确。
♦
杆件设计类型。
空间结构的杆件通常具有轴力和弯矩，因此在设计时可以选用杆件设计类型为梁，且梁按压弯构件设计。
参考本文第3条。
♦ 宽厚比校核。
空间结构的杆件不需要如钢框架中梁柱那样高的延性要求，所以通常不需要进行宽厚比校核，因此在
设计首选项中，选择忽略宽厚比校核，如图11。
图11 忽略宽厚比校核♦ 有效长度系数。
空间结构的有效长度系数与钢框架框架完全不同，可参考《空间网格结构技术规程》5.1.2条进行人
为设定。
图12 空间结构杆件有效长度系数
长细比限值。
空间结构的长细比限值应参考《空间网格结构技术规程》5.1.3条取用。
目前程序没有内置这条规定，
用户在提取长细比结果数据时补充判断。
图13 空间结构杆件长细比限值7 对于实际工程中使用的高建钢，在设计时应该如何处理？
由于高建钢的设计强度取值与规范中钢号有所区别，用户需要根据各个截面的板件厚度在覆盖项中设置不同的设计强度。
如图14所示。
图14
设计强度覆盖项
8 如何方便直观的查看构件的无支撑长度系数与有效长度系数？
查看构件的无支撑长度系数与有效长度系数可以初步确认程序默认计算值是否存在明显错误，用户可以通过命令路径：[设计]> [钢框架设计] > [显示设计信息] ，在设计输入的下拉菜单中选择无支撑长度系数与有效长度系数，见附图15与附图16。
图15 设计输入显示
图16
显示无支撑长度系数
以上为一些钢结构设计的常见问题，用户如果能够准确的把握程序中的各个首选项与覆盖项的具体含义，处理各类工程问题也将更加游刃有余。
随着钢结构设计规范的更新，程序也将同步更新相关的设计功能，请关注筑信达的信息发布。
