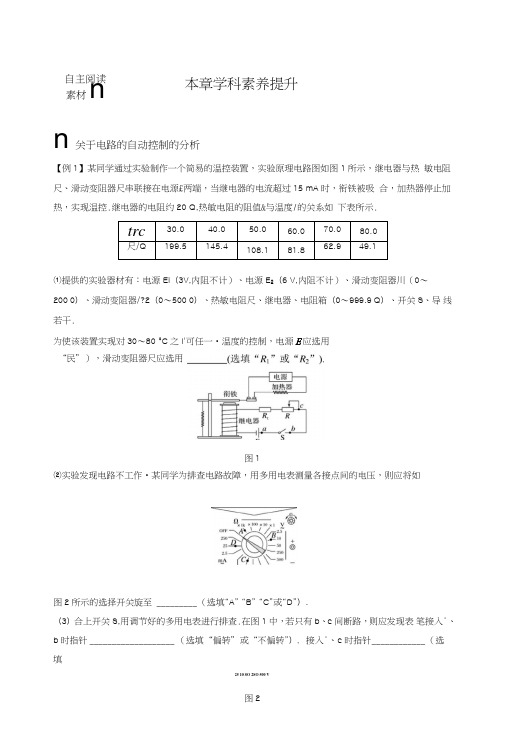

n关于电路的自动控制的分析【例1】某同学通过实验制作一个简易的温控装置，实验原理电路图如图1所示，继电器与热 敏电阻尺、滑动变阻器尺串联接在电源£两端，当继电器的电流超过15 mA 时，衔铁被吸 合，加热器停止加热，实现温控.继电器的电阻约20 Q,热敏电阻的阻值&与温度/的关系如 下表所示.trc30.0 40.0 50.0 60.0 70.0 80.0 尺/Q199.5145.4108.181.862.949.1⑴提供的实验器材有：电源Ei （3V,内阻不计）、电源E 2（6 V,内阻不计）、滑动变阻器川（0〜 200 0）、滑动变阻器/?2（0〜500 0）、热敏电阻尺、继电器、电阻箱（0〜999.9 Q ）、开关S 、导 线若干.为使该装置实现对30〜80 °C 之I'可任一•温度的控制，电源E 应选用⑵实验发现电路不工作•某同学为排查电路故障，用多用电表测量各接点间的电压，则应将如图2所示的选择开关旋至 _________ （选填“A” “B” “C”或“D”）.（3）合上开关S,用调节好的多用电表进行排查.在图1中，若只有b 、c 间断路，则应发现表 笔接入°、b 时指针 ___________________ （选填“偏转”或“不偏转”），接入°、c 时指针 ____________ （选填自主阅读 素材n本章学科素养提升“民”），滑动变阻器尺应选用图125 10 SO 2SO 500 V图2“偏转”或“不偏转”）.(4)排除故障后，欲使衔铁在热敏电阻为50 °C时被吸合，下列操作步骤的正确顺序是•(填写各步骤前的序号)①将热敏电阻接入电路②观察到继电器的衔铁被吸合③断开开关，将电阻箱从电路中移除④合上开关，调节滑动变阻器的阻值⑤断开开关，用电阻箱替换热敏电阻，将阻值调至108.1 Q解析(1)若实现对30 °C温度的控制，继电器和尺的电压t/=0.015X(20+199.5) V^3.29V, 因此符合要求的电源应选民•若实现对80 °C温度的控制，对全电路有E=/(R络+ &+R)即6 V = 0.015 AX(20Q+49.1 Q+R)解得R=330.9Q,因此滑动变阻器应选R2.(2)因电路中有电源，排查电路故障应选用多用电表的直流电压挡，故将选择开关旋至C.(3)只有b、c间斷路，表笔接入G、b间时，电表与电源之间形不成闭合电路，则电表指针不偏转，表笔接入a、c间时，能形成闭合电路，电表指针发生偏转.(4)欲使衔铁在50 °C被吸合，由表中数据可知，此时热敏电阻的阻值为108」Q,操作步骤应是先断开开关，用电阻箱替换热敏电阻，将阻值调至108.1 Q，闭合开关，调节滑动变阻器的阻值，观察继电器的衔铁被吸合，然后断开开关，将电阻箱从电路中移除，再将热敏电阻接入电路原位置，故步骤顺序应为⑤④②③①.答案(1)E2R2 (2)C (3)不偏转偏转⑷⑤④②③①Q 处理探究型、设计型实验的方法(1)找原型：先根据实验目的和给出的条件把教材屮的实验原型在头脑屮完整地重现出来；(2)做对比：将实验屮所给器材与原型屮器材进行对比，看一下少了什么器材或什么器材的量程不满足要求；再看一下多给了什么器材，注意多给的器材可能就是解决问题的“金钥匙”；(3)定方案：根据对比结果设计电路；(4)常用替代或改装：①内阻已知的电压表相当于小量程的电流表;内阻己知②内阻C知的电流表则相当于小量程的电压表;④内阻已知厂③灵敏电流计串大电阻改装成电压表：©+串響阻一⑨④灵敏电流计并小电阻改装成电流表;⑤内阻较小的电源串定值电阻相当于内阻较大的电源.小内阻定值电阻大内阻【例2】欲测量一个电流表的内阻，根据以下要求来选择器材并设计电路：a.无论怎样调节变阻器，电流表都不会超量程.b.有尽可能高的测量精度，并能测得多组数据.现备有如下器材：A.待测电流表©（量程3 mA,内阻约为50 Q）B.电压表©（量程3V,内阻未知）C.电流表④（量程15 mA,内阻为10⑵D.保护电阻/?=120QE.直流电源E（电动势2 V,内阻忽略不计）F.滑动变阻器（总阻fil 10 Q,额定电流0.5A）G开关一个，导线若干⑴在以上提供的器材中，除A、E、F、G以外，还应选择______________ 、_______ （填字母代号）. （2）请画出符合要求的实验电路图.解析根据题中给出的备用器材，选择伏安法测量电流表的内阻.选择内阻已知的电流表①作为电压表，选择保护电阻与并联的两个电流表串联.由于电流表两端电压最大只有0.15 V, 滑动变阻器最大电阻只有10Q,所以选择分压电路，电路图如图所示.L —(£)—-- -----RT h厂"1 ----E S||答案（1）C D （2）见解析图。

2019届高考物理一轮复习第八章恒定电流章末过关检测新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019届高考物理一轮复习第八章恒定电流章末过关检测新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019届高考物理一轮复习第八章恒定电流章末过关检测新人教版的全部内容。

第八章恒定电流章末过关检测（八)(时间：60分钟满分:100分)一、单项选择题(本题共5小题，每小题6分,共30分．在每小题给出的四个选项中，只有一个选项正确)1．（2018·上海青浦区调研)如图(a）所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔,则虚线内的电路图应是（b)图中的（）解析：选 A.因为欧姆表需进行欧姆调零,所以电路图中应串联一个可变电阻，B、D错误；根据红进黑出可得A正确．2．用图示的电路可以测量电阻的阻值．图中R x是待测电阻，R0是定值电阻，G是灵敏度很高的电流表，MN是一段均匀的电阻丝．闭合开关，改变滑动头P的位置，当通过电流表G的电流为零时，测得MP＝l1,PN＝l2，则R x的阻值为（)A。

错误!R0B．错误!R0C。

l2l1RD．l2l1＋l2R解析:选C.电流表G中的电流为零，表示电流表G两端电势差为零(即电势相等），则R0与R l1两端电压相等，R x与R l2两端电压相等，其等效电路图如图所示．I 1R＝I2R l1 ①I 1R x＝I2R l2②由公式R＝ρ错误!知R l1＝ρ错误!③R l2＝ρ错误!④由①②③④式得错误!＝错误!即R x＝错误!R0。

选项C正确．3．如图所示，D为一插头，可接入电压恒定的照明电路中,a、b、c为三只相同且功率较大的电炉，a靠近电源,b、c离电源较远,而离用户电灯L很近,输电线有电阻．关于电炉接入电路后对电灯的影响，下列说法中正确的是（)A．使用电炉a时对电灯的影响最大B．使用电炉b时对电灯的影响比使用电炉a时小C．使用电炉c时对电灯几乎没有影响D．使用电炉b或c时对电灯影响几乎一样解析：选D.由于电炉a靠近电源，流过a的电流,没有流过后面的输电线，不会引起输电线上电压降，接通与不接通对电路没有影响，选项A错误；使用电炉b时，流过输电线的电流增大，输电线上的电压降增大,电灯两端的电压减少，功率减少,所以使用电炉b时对电灯的影响比使用电炉a时大，选项B错误；c离电源较远但靠近电灯，使用c时,流过输电线的电流增大，输电线上的电压降增大，电灯两端的电压减少，功率减少，选项C错误；b、c 离电源都较远，根据上面分析，对电灯影响几乎一样，故D正确．4．如图所示,电源内阻不能忽略，电流表、电压表均可视为理想电表,在滑动变阻器R的触头从a端滑到b端的过程中（）A．电压表V的示数先增大后减小，电流表A的示数增大B．电压表V的示数先增大后减小，电流表A的示数减小C．电压表V的示数先减小后增大,电流表A的示数增大D．电压表V的示数先减小后增大，电流表A的示数减小解析：选A。
