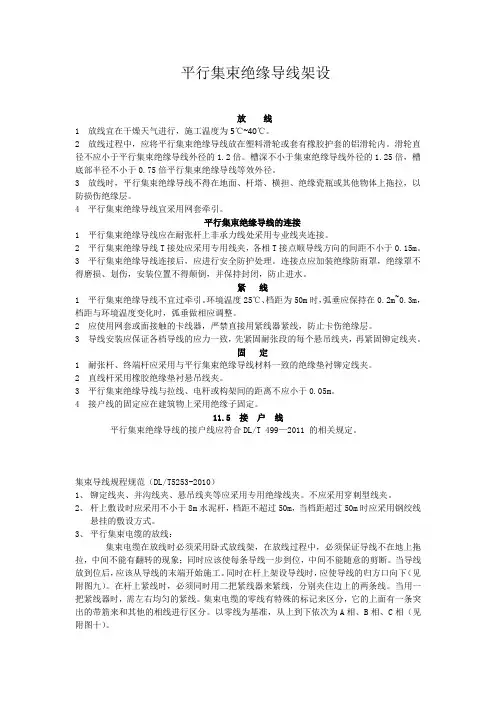

平行集束绝缘导线架设
放线
1 放线宜在干燥天气进行，施工温度为5℃~40℃。
2 放线过程中，应将平行集束绝缘导线放在塑料滑轮或套有橡胶护套的铝滑轮内。
滑轮直径不应小于平行集束绝缘导线外径的1.2倍。
槽深不小于集束绝缘导线外径的1.25倍，槽底部半径不小于0.75倍平行集束绝缘导线等效外径。
3 放线时，平行集束绝缘导线不得在地面、杆塔、横担、绝缘瓷瓶或其他物体上拖拉，以防损伤绝缘层。
4 平行集束绝缘导线宜采用网套牵引。
平行集束绝缘导线的连接
1 平行集束绝缘导线应在耐张杆上非承力线处采用专业线夹连接。
2 平行集束绝缘导线T接处应采用专用线夹，各相T接点顺导线方向的间距不小于0.15m。
3 平行集束绝缘导线连接后，应进行安全防护处理。
连接点应加装绝缘防雨罩，绝缘罩不得磨损、划伤，安装位置不得颠倒，并保持封闭，防止进水。
紧线
1 平行集束绝缘导线不宜过牵引。
环境温度25℃、档距为50m时，弧垂应保持在0.2m~0.3m，档距与环境温度变化时，弧垂做相应调整。
2 应使用网套或面接触的卡线器，严禁直接用紧线器紧线，防止卡伤绝缘层。
3 导线安装应保证各档导线的应力一致，先紧固耐张段的每个悬吊线夹，再紧固铆定线夹。
固定
1 耐张杆、终端杆应采用与平行集束绝缘导线材料一致的绝缘垫衬铆定线夹。
2 直线杆采用橡胶绝缘垫衬悬吊线夹。
3 平行集束绝缘导线与拉线、电杆或构架间的距离不应小于0.05m。
4 接户线的固定应在建筑物上采用绝缘子固定。
11.5 接户线
平行集束绝缘导线的接户线应符合DL/T 499—2011 的相关规定。
集束导线规程规范（DL/T5253-2010）
1、铆定线夹、并沟线夹、悬吊线夹等应采用专用绝缘线夹。
不应采用穿刺型线夹。
2、杆上敷设时应采用不小于8m水泥杆，档距不超过50m，当档距超过50m时应采用钢绞线
悬挂的敷设方式。
3、平行集束电缆的放线：
集束电缆在放线时必须采用卧式放线架，在放线过程中，必须保证导线不在地上拖拉，中间不能有翻转的现象；同时应该使每条导线一步到位，中间不能随意的剪断。
当导线放到位后，应该从导线的末端开始施工。
同时在杆上架设导线时，应使导线的归方口向下（见附图九）。
在杆上紧线时，必须同时用二把紧线器来紧线，分别夹住边上的两条线。
当用一把紧线器时，需左右均匀的紧线。
集束电缆的零线有特殊的标记来区分，它的上面有一条突出的带筋来和其他的相线进行区分。
以零线为基准，从上到下依次为A相、B相、C相（见附图十）。
4、平行集束电缆的杆上施工：
a)每3~5根电杆（或三、四个档距，每个档距为50米左右）就要用耐张线夹过渡，
便于紧线。
耐张线夹装在耐张抱箍上。
而在耐张段（二个耐张线夹之间），必须留
有一定的余量（通常叫1米弯或U型弯），以便接续分支线（落火线）和档距中导
线弧垂的调节及今后的维护。
当一根杆上同时架设两条集束线时，就要用双耐张抱
箍；架设一条时，就用单耐张抱箍。
b)直线杆用悬吊线夹过渡，配合悬吊抱箍。
同样，在一根杆上同时架设两条集束线时，
就要用双悬吊抱箍。
c)转角杆的线路转角大于15℃时，也需装设耐张线夹和耐张抱箍。
d)分支线（落火线）宜在耐张线夹间的过引线接出为好，同时分支线也必须装设耐张
线夹和耐张抱箍。
5、平行集束电缆的墙上施工：
a)沿墙架设时，导线应展平架设，零线朝下（有带筋），线路的首、末端必须用耐张
线夹配合有眼拉攀来固定。
b)直线沿墙架设时，必须保证每六米一个支架（L型或U型），线型比较大时，距离
可适当放近。
支架上装一个工字瓷瓶，瓷瓶与支架用螺栓、螺帽连接和固定。
c)在转角处，必须用转角支架，支架上装一个工字瓷瓶，瓷瓶与支架用螺栓、螺帽连
接和固定。
d)跨越通道（视通道的距离大小）时或有分支线处必须用耐张线夹和有眼拉攀。
通道
处高度不应小于6M，主干道不应小于7M。
