平行集束架空绝缘导线及金具

平行集束架空绝缘电缆平行集束导线是根据国标GB12527-90《额定电压1kV及以下架空绝缘电缆》的要求，为克服架空绝缘电缆的供电弊端而研制的一种新型产品，其技术创新点是通过特定的生产方式将四根绝缘线芯经带筋相互连接在一起，组成平行集束。

从横断面看，四根导线呈正方形对称布置，如下图所示，它非常适用于三相四线或单相两线双回路供电模式。

采用集束导线的供电模式可以很好地解决以往低压配电模式中存在的缺陷，a、从集束导线的自身特点上看，集束导线具有扩容功能，其载流量比常规导线高，而由于整个低压配电网均采用三相四线制，那么在输送同等的电力容量时集束导线的截面也按照常规设计截面可减少一个档次。

b、采用集束导线模式，可以很简单地实现三相四线制供电到每个计量点在各计量点中平均分配用电户，使三相负荷最大限度地趋于平衡，零线电流趋于最小。

这样有效的提高变压器的利用率，有效地抑制中性点的位移，降低网损。

C、集束导线优于绞合式绝缘线，一是因为绞合式绝缘线实际长度大，增加了成本；二是由于绞合式绝缘线的绝缘是受压的，相线、零线的位置都不是固定的，不易分辨，特别是在干线与分支、分支与接户线在张力状态下是很难接引的。

（一）、平行集束导线具有如下特点：（1）、与常规线路相比，由于平行集束导线改变了周围的磁场和电场分布，使其电抗减小，电纳增大，明显减少了线路电压损耗。

（2）、与绞合式集束线相比，架设相同长度的线路，可缩短导线电气距离1.5—3个百分点，减少了导线自身的功率损耗和导线成本，同时还具有生产工序少，工艺过程简单等优点。

（3）、平行集束导线在生产和装盘过程中是以平板方式出现，运输密度较大；在架设后可自动归成方形。

（二）、平行集束导线配电线路的优点：由平行集束导线构成的低压电网新模式，是对农村低压电网建设与改造技术的一种革新，与过去的供电模式相比，平行集束导线具有以下优点：（1）主干线、分支线均可实现三相四线制供电方式，不受地域分布影响，将分散的单相负荷可重组为较对称的三相负载，可以大大减小零线电流，降低线损。

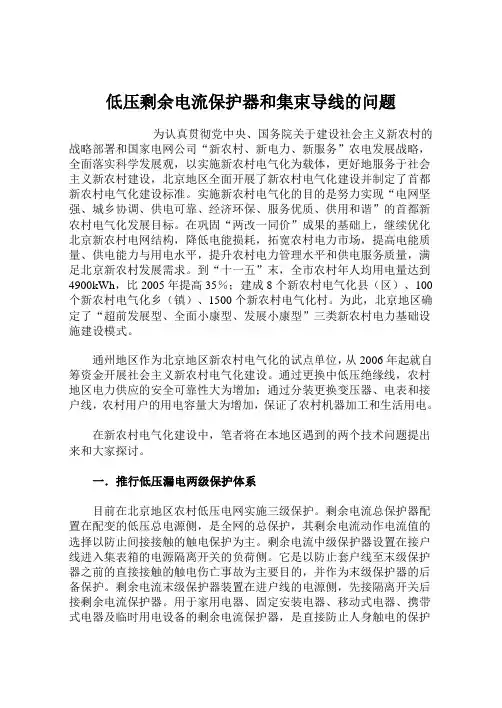

低压剩余电流保护器和集束导线的问题为认真贯彻党中央、国务院关于建设社会主义新农村的战略部署和国家电网公司“新农村、新电力、新服务”农电发展战略，全面落实科学发展观，以实施新农村电气化为载体，更好地服务于社会主义新农村建设，北京地区全面开展了新农村电气化建设并制定了首都新农村电气化建设标准。

实施新农村电气化的目的是努力实现“电网坚强、城乡协调、供电可靠、经济环保、服务优质、供用和谐”的首都新农村电气化发展目标。

在巩固“两改一同价”成果的基础上，继续优化北京新农村电网结构，降低电能损耗，拓宽农村电力市场，提高电能质量、供电能力与用电水平，提升农村电力管理水平和供电服务质量，满足北京新农村发展需求。

到“十一五”末，全市农村年人均用电量达到4900kWh，比2005年提高35％；建成8个新农村电气化县（区）、100个新农村电气化乡（镇）、1500个新农村电气化村。

为此，北京地区确定了“超前发展型、全面小康型、发展小康型”三类新农村电力基础设施建设模式。

通州地区作为北京地区新农村电气化的试点单位，从2006年起就自筹资金开展社会主义新农村电气化建设。

通过更换中低压绝缘线，农村地区电力供应的安全可靠性大为增加；通过分装更换变压器、电表和接户线，农村用户的用电容量大为增加，保证了农村机器加工和生活用电。

在新农村电气化建设中，笔者将在本地区遇到的两个技术问题提出来和大家探讨。

一．推行低压漏电两级保护体系目前在北京地区农村低压电网实施三级保护。

剩余电流总保护器配置在配变的低压总电源侧，是全网的总保护，其剩余电流动作电流值的选择以防止间接接触的触电保护为主。

剩余电流中级保护器设置在接户线进入集表箱的电源隔离开关的负荷侧。

它是以防止套户线至末级保护器之前的直接接触的触电伤亡事故为主要目的，并作为末级保护器的后备保护。

剩余电流末级保护器装置在进户线的电源侧，先接隔离开关后接剩余电流保护器。

用于家用电器、固定安装电器、移动式电器、携带式电器及临时用电设备的剩余电流保护器，是直接防止人身触电的保护设备，其额定剩余电流动作电流值不应大于30mA，动作时间应≤0.1s。

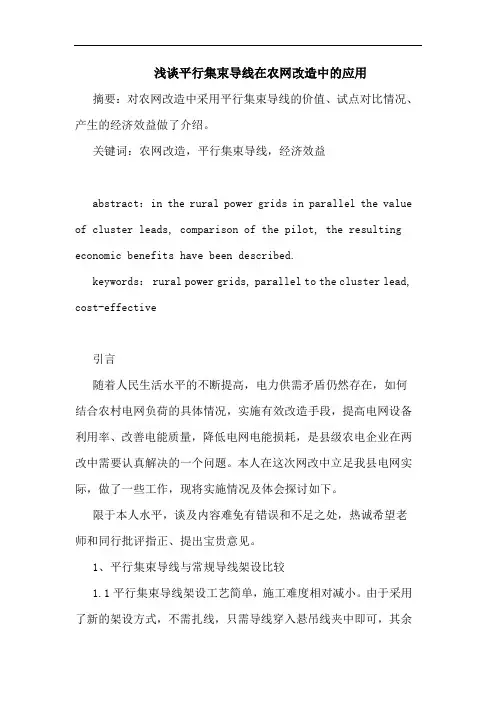

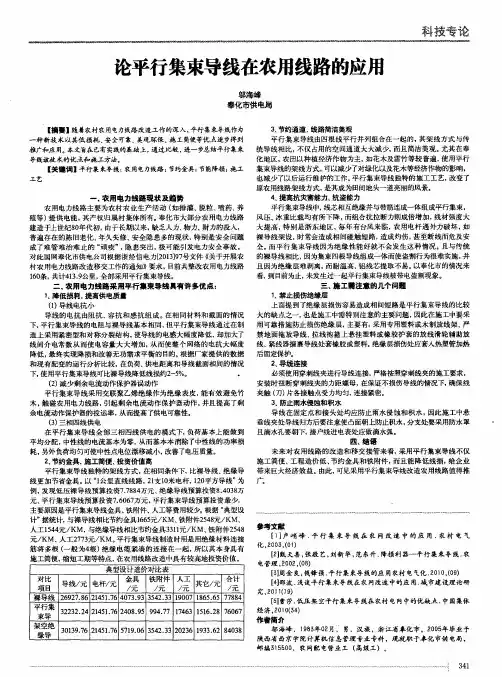

浅谈平行集束导线在农网改造中的应用摘要：对农网改造中采用平行集束导线的价值、试点对比情况、产生的经济效益做了介绍。

关键词：农网改造，平行集束导线，经济效益abstract：in the rural power grids in parallel the value of cluster leads, comparison of the pilot, the resulting economic benefits have been described.keywords： rural power grids, parallel to the cluster lead, cost-effective引言随着人民生活水平的不断提高，电力供需矛盾仍然存在，如何结合农村电网负荷的具体情况，实施有效改造手段，提高电网设备利用率、改善电能质量，降低电网电能损耗，是县级农电企业在两改中需要认真解决的一个问题。

本人在这次网改中立足我县电网实际，做了一些工作，现将实施情况及体会探讨如下。

限于本人水平，谈及内容难免有错误和不足之处，热诚希望老师和同行批评指正、提出宝贵意见。

1、平行集束导线与常规导线架设比较1.1平行集束导线架设工艺简单，施工难度相对减小。

由于采用了新的架设方式，不需扎线，只需导线穿入悬吊线夹中即可，其余常规线路所需的横担、瓷瓶、支架均不再需要，简化了施工程序，加快了施工进度。

1.2工程造价有效降低。

采用平行集束导线，打破了传统的架空线路架设方式，导线只需一根集束导线即可，使用的金具简单易行，电杆选型上标准也可降低，减少了杆坑土石方开挖量。

在低压下户线中，由于表箱仅穿一根导线束，分相易于识别，主材减少，施工简单，节约工时，施工量比正常减少近30%，工程收费定额标准也相应降低，减少了施工中人工、机械等费用。

2、试点对比于2009年1月9日在卡尔苏村开始投入改造，历经17个日日夜夜，于1月25日一次性投运成功，新架和更换配变3台，改造及新建低压集束导线2.24km，改造客户188户，动力18户。

架空平行集束绝缘导线低压配电线路通用设计图集（试行）云南电网公司2012年12月前言随着我国城乡电网建设与改造工作的深入，配电网装备技术水平不断推进及完善，低压配电网络中已逐步推广使用架空平行集束绝缘导线。

采用平行集束绝缘导线的供电模式具有降损节能、提高电压质量、提高供电可靠性和供电能力、防触电、防窃电、施工简便、工艺美观、占用空间少等优点。

跟以往使用的绝缘导线相比，在导线结构及施工等方面有特殊性。

根据国家相关规程、规范要求，结合国内配网工程实践经验，公司组织编制了《架空平行集束绝缘导线低压配电线路通用设计图集（试行）》，以规范其选用、设计和施工。

主编单位：云南电网公司、云南立恒电力设计院审核：姚捷校核：孟祖贤、刘超、王红生、李久程、郭建云、张瑞林、郭定、田浩编写：陈志、许光兴、李学、吴兴鹏、革安朝1/ 20目录前言 (1)第一章总论 (4)1 适用范围 (4)2 规范性引用文件 (4)3 总则 (5)4 气象条件 (6)5 架空线路导线设计要求 (7)6 导线金具、绝缘子的规定 (11)7 架空线路导线连接要求 (11)8 架空线路导线排列设计要求 (11)9 电杆、拉线和基础的设计要求 (12)10 接户线与进户线 (13)2/ 2011 380V/220V架空平行集束绝缘导线线路对地距离及交叉跨越 (13)12 主要杆型及架设方式 (15)13 防雷与接地 (15)14 命名原则 (16)第二章 380V/220V架空平行集束绝缘导线线路设计图纸 (16)第一部分杆型及设备安装图…………………………………………………………………………………………附第二部分电气金具组装图……………………………………………………………………………………………附第三部分铁附件加工图………………………………………………………………………………………………附3/ 20第一章总论1 适用范围本通用设计图集适用于新建和改建的额定电压为380V/220V架空平行集束绝缘导线的设计与施工。

架空配电线路金具技术条件DL／T 765.1—2001前言本标准根据原电力部《关于下达1997年制、修订电力行业标准计划项目的通知》进行制定。

本标准主要对额定电压35kV及以下架空配电线路的裸导线和绝缘电线金具及附件的通用技术条件做了规定。

本标准自2002年02月01日起实施，从实施之日起所有报批的与本标准有关的标准，均应符合本标准的规定。

本标准由中国电力企业联合会提出。

本标准由全国架空线路（电力金具）标准化技术委员会归口。

本标准由国家电力公司电力建设研究所、上海市南供电局、上海电力线路器材厂负责起草。

本标准主要起草人：董吉谔徐乃管崔江流徐学泰黄为源。

本标准由全国架空线路（电力金具）标准化技术委员会负责解释。

目次前言1 范围2 引用标准3 术语4 型号的表示方法5 技术要求6 试验7 验收规则8 标志与包装中华人民共和国电力行业标准DL／T 765.1—2001架空配电线路金具技术条件Technical requirements for distribution fittings中华人民共和国国家经济贸易委员会2001-10-08批准2002-02-01实施1 范围本标准规定了架空配电线路金具的技术条件，适用于额定电压35kV及以下架空配电线路裸导线和绝缘导线的金具。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

标准出版时，所示版本均有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 2314—1997 电力金具通用技术条件GB／T 2317.1—2000 电力金具机械性能试验方法GB／T 2317.3—2000 电力金具热循环试验方法GB／T 2317.4—2000 电力金具验收规则、标志与包装GB／T 5075—1985 电力金具名词术语GB 12527—1990 额定电压1kV及以下架空绝缘电缆GB 14049—1993 额定电压10kV及35kV架空绝缘电缆DL／T 464.1—1992 额定电压1kV及以下架空绝缘线金具和绝缘部件（1）一般规定DL／T 683—1999 电力金具产品型号命名方法JB／T 8177—1995 绝缘子金属附件热镀锌层通用技术条件SDJ／T 226—1987 架空送电线路导线及避雷线液压施工工艺规程3 术语除本标准规定的术语之外，其他术语应符合GB／T 5075的规定。

架空平行集束绝缘导线低压配电线路通用设计图集（试行）云南电网公司2012年12月前言随着我国城乡电网建设与改造工作的深入，配电网装备技术水平不断推进及完善，低压配电网络中已逐步推广使用架空平行集束绝缘导线。

采用平行集束绝缘导线的供电模式具有降损节能、提高电压质量、提高供电可靠性和供电能力、防触电、防窃电、施工简便、工艺美观、占用空间少等优点。

跟以往使用的绝缘导线相比，在导线结构及施工等方面有特殊性。

根据国家相关规程、规范要求，结合国内配网工程实践经验，公司组织编制了《架空平行集束绝缘导线低压配电线路通用设计图集（试行）》，以规范其选用、设计和施工。

主编单位：云南电网公司、云南立恒电力设计院审核：姚捷校核：孟祖贤、刘超、王红生、李久程、郭建云、张瑞林、郭定、田浩编写：陈志、许光兴、李学、吴兴鹏、革安朝1/ 20目录前言 (1)第一章总论 (4)1 适用范围 (4)2 规范性引用文件 (4)3 总则 (5)4 气象条件 (6)5 架空线路导线设计要求 (7)6 导线金具、绝缘子的规定 (11)7 架空线路导线连接要求 (11)8 架空线路导线排列设计要求 (11)9 电杆、拉线和基础的设计要求 (12)10 接户线与进户线 (13)2/ 2011 380V/220V架空平行集束绝缘导线线路对地距离及交叉跨越 (13)12 主要杆型及架设方式 (15)13 防雷与接地 (15)14 命名原则 (16)第二章 380V/220V架空平行集束绝缘导线线路设计图纸 (16)第一部分杆型及设备安装图…………………………………………………………………………………………附第二部分电气金具组装图……………………………………………………………………………………………附第三部分铁附件加工图………………………………………………………………………………………………附3/ 20第一章总论1 适用范围本通用设计图集适用于新建和改建的额定电压为380V/220V架空平行集束绝缘导线的设计与施工。

山东电力集团公司农村中低压配电设施改造升级典型设计（0.4kV/0.22kV配电线路）《山东电力集团公司农村中低压配电设施改造升级典型设计》编委会主编：×××副主编：赵宝光刘国生郑西乾成员：李强商峰常建刘建芝王孟杰孙立山徐广平刘海清张立新吕尊堂孙振海王占超范宣彪山东电力集团公司0.4kV／0.22kV配电线路部分典型设计工作组牵头单位：济宁嘉祥县供电公司成员单位：济宁鱼台县供电公司菏泽郓城县供电公司成员：马衍国宋斌高德旺古彬陈东升岳增珍马季序1998年开始，全国范围内对农村电网进行了第一、二期农网改造。

在实施农网建设改造过程中，严把设计关，统筹规划，精心设计，经过实践，形成了适合本地特点的设计模式，但是建设标准不统一。

12年过去了，国内外形势发生了很大变化，现代农业迅速发展，家用电器全面进入农村，农村用电量快速增加。

农网改造还有死角，并且部分已改造的电网又出现了不适应问题。

为加快农网改造升级工程的启动和实施，集团公司农电工作部组织有关技术人员，在全面调研的基础上，结合山东农网实际，研究制订了《山东电力集团公司农村中低压配电设施改造升级技术原则（试行）》，明确了我省本次农村中低压配电设施改造升级的总体要求和设计思路，从中压配电线路、中压配电设施、低压配电线路、低压户表、无功优化补偿等方面提出了具体的技术要求和标准，为农村中低压配电网改造升级工程的实施提供了强有力的技术支撑。

按照国网公司在新一轮农网改造升级工作中积极采用“三通一标”的要求，为了及时总结各地的先进设计成果，进一步做好我省农网改造升级工作，统一建设标准，规范工程管理，确保工程质量，以规范指导我省农网改造升级中低压项目的建设工作，我部组织编写了这套《山东电力集团公司农村中低压配电设施改造升级典型设计》，并且在改造工作中推广应用。

为了使典型设计的内容具有经济性、可靠性、先进性和规范性，我部集中各地设计模式的优点，参照《国网公司典型设计》，组织有关人员编写了适合山东电网中低压项目的典型设计，并且组织13个市地16个县召开了4次审查会，反复修订和完善，以确保编写质量。

3 380V/220V架空线路及户表总体说明3.1 总体说明3.1.1 负荷计算负荷分类及负荷计算应分别满足《民用建筑电气设计规范》（JGJ16-2008）中3.2条（负荷分级及供电要求）和3.5（负荷计算）等条款规定。

县城区及乡镇D、E类供电区居民按5kW/户统计，农村F类供电区居民按3 kW/户统计，负荷同时率宜取0.3～0.5。

动力户根据实际负荷统计。

3.1.2 低压干线3.1.2.1 原则变台低压配电柜以面向变压器低压侧为正方向，安装于变压器右侧。

配电柜进出线均采用电缆，宜尽量沿变压器托架引至低压配电柜，再沿杆子引至低压出线横担（变压器托架上设计考虑安装电缆托架，将所经过段电缆固定于电缆托架上）低压380/220V线路采用以配变为中心的树状放射供电方式，实行分线、分区供电，要有明确的供电范围。

低压配电线路要有较强适应性，主干线一次建成。

低压线路供电长度原则上D类宜控制在0.25km以内，E类宜控制在0.3km以内，F类宜控制在0.5km以内，特殊情况下可以适当延长，但必须满足电压质量要求。

低压架空线路可根据条件选用钢芯铝绞线、铝芯绝缘线、钢芯铝绞绝缘线、聚乙烯绝缘导线、集束导线，主干线导线不宜超过两种，应根据负荷条件，结合地区配电网发展规划，并按远期规划考虑。

三相四线导线截面应不低于50mm2，单相二线导线截面应不低于35mm2，零线应与相线等截面。

D、E类供电区低压配电线路应采用绝缘导线。

3.1.2.2 接地在三相四线末端应重复接地，接地电阻与相应台区配电变压器电阻相同，每台变压器380V重复接地不少于3处。

3.1.2.3 档距低压架空线路架设应符合有关规程要求，档距不宜超过50m，特殊地形具体考虑。

3.1.2.4 导线据工程实际选LGJ型钢芯铝绞线或绝缘导线。

LGJ型钢芯铝绞线技术参数详见表2.1.2.1-2。

0.6/1kV绝缘导线技术参数详见表3.1.2.3-1～3.1.2.3-3。
