数字信号处理总复习

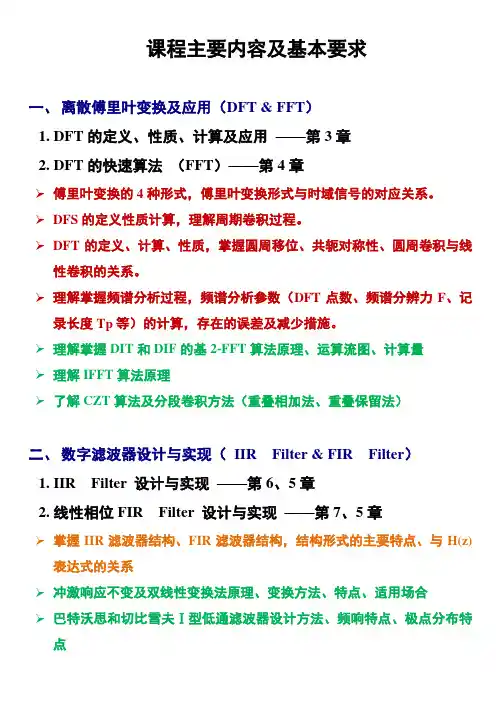

课程主要内容及基本要求一、离散傅里叶变换及应用（DFT & FFT）1.DFT的定义、性质、计算及应用——第3章2.DFT的快速算法（FFT）——第4章➢傅里叶变换的4种形式，傅里叶变换形式与时域信号的对应关系。

➢DFS的定义性质计算，理解周期卷积过程。

➢DFT的定义、计算、性质，掌握圆周移位、共轭对称性、圆周卷积与线性卷积的关系。

➢理解掌握频谱分析过程，频谱分析参数（DFT点数、频谱分辨力F、记录长度Tp等）的计算，存在的误差及减少措施。

➢理解掌握DIT和DIF的基2-FFT算法原理、运算流图、计算量➢理解IFFT算法原理➢了解CZT算法及分段卷积方法（重叠相加法、重叠保留法）二、数字滤波器设计与实现（IIR Filter & FIR Filter）1.IIR Filter 设计与实现——第6、5章2.线性相位FIR Filter 设计与实现——第7、5章➢掌握IIR滤波器结构、FIR滤波器结构，结构形式的主要特点、与H(z)表达式的关系➢冲激响应不变及双线性变换法原理、变换方法、特点、适用场合➢巴特沃思和切比雪夫Ⅰ型低通滤波器设计方法、频响特点、极点分布特点➢掌握利用模拟滤波器设计IIR数字滤波器的设计过程➢了解利用频带变换法设计各种类型数字滤波器的方法➢掌握线性相位FIR滤波器的特点➢理解掌握窗函数设计方法，窗函数主要指标和特点，影响过渡带宽度与阻带衰减的因素➢了解频率采样设计法第3章 离散傅里叶变换——复习1. 基本概念➢ 信号：信息的物理表现形式。

➢ 序列（离散时间信号）：时间离散，幅值连续（无限精度）。

➢ 数字信号：时间离散，幅值量化（有限精度）。

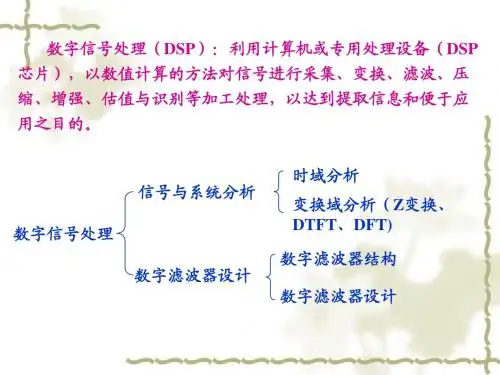

➢ 信号处理：从信号中提取有用信息。

➢ 数字信号处理：用数字方法去处理。

或者说：用数字或符号表示的序列来描述信号，再用计算机或专用处理设备以数值计算的方法来处理这些序列，得到所需序列，提取信息。

2. Z 变换➢ Z 变换的定义：对离散时间信号（序列）的变换。

一、 填空题1、 对模拟信号（一维信号，是时间的函数）进行采样后，就是 离散 信号，再进行幅度量化后就是 数字 信号。

2、若线性时不变系统是有因果性，则该系统的单位取样响应序列h(n)应满足的充分必要条件是 当n<0时，h(n)＝0 。

3、序列)(n x 的N 点DFT 是)(n x 的Z 变换在 单位圆 的N 点等间隔采样。

4、)()(5241n R x n R x ==，只有当循环卷积长度L ≥8 时，二者的循环卷积等于线性卷积。

5、已知系统的单位抽样响应为h(n)，则系统稳定的充要条件是()n h n ∞=-∞<∞∑6、巴特沃思低通滤波器的幅频特性与阶次N 有关，当N 越大时，通带内越_平坦______，过渡带越_窄___。

7、用来计算N ＝16点DFT ，直接计算需要__（N 2）16*16＝256_ __次复乘法，采用基2FFT 算法，需要__(N/2 )×log 2N ＝8×4＝32_____ 次复乘法。

8、无限长单位冲激响应（IIR ）滤波器的基本结构有直接Ⅰ型，直接Ⅱ型，_级联型____和 _并联型__四种。

9、IIR 系统的系统函数为)(z H ，分别用直接型，级联型，并联型结构实现，其中 并联型 的运算速度最高。

10、数字信号处理的三种基本运算是： 延时、乘法、加法11、两个有限长序列和长度分别是和，在做线性卷积后结果长度是__N 1＋N 2－1_____。

12、N=2M 点基2FFT ，共有__ M 列蝶形，每列有__ N/2 个蝶形。

13、线性相位FIR 滤波器的零点分布特点是 互为倒数的共轭对14、数字信号处理的三种基本运算是： 延时、乘法、加法15、在利用窗函数法设计FIR 滤波器时，窗函数的窗谱性能指标中最重要的是___过渡带宽___与__阻带最小衰减__。

16、_脉冲响应不变法_设计IIR 滤波器不会产生畸变。

17、用窗口法设计FIR 滤波器时影响滤波器幅频特性质量的主要原因是主瓣使数字滤波器存在过渡带，旁瓣使数字滤波器存在波动，减少阻带衰减。

数字信号处理总复习要点考试题型第一题填空题（28/30分）第二题判断题（选择题）（10/15分）第三题简答题、证明题（10分）第四题计算题（40-50分）总复习要点绪论1、数字信号处理的基本概念2、数字信号处理实现的方法：硬件实现、软件实现、软硬件结合实现3、数字信号处理系统的方框图，前后两个低通的作用4、数字信号处理的优缺点第一章离散时间信号与系统1、正弦序列的周期性2、折叠频率3、抗混叠滤波器4、原连续信号的谱，对应的采样信号的谱第二章离散时间傅立叶变换（DTFT ）1、 z 变换的定义，2、 DTFT 、IDTFT 的定义（作业）3、序列的频谱(幅度谱、相位谱)4、序列谱的特点：时域离散、频谱连续，以2π为周期。

5、 DTFT 的性质，见P78表2－3时移性质、频移性质、指数加权、线性加权、卷积定理对称性1、对称性2 （共轭对称、共轭反对称）()[()]()j j nn X e DTFT x n x n eωω∞==∑1()[()]()2j j j nx n IDTFT X e X e e d πωωωπωπ-==6、序列的傅立叶变换和模拟信号傅立叶变换之间的关系（指Xa(j Ω)、Xa(j Ω)、和X(e j ω)三者之间的关系）模拟频率fs 对应数字频率2π，折叠频率fs/2对应数字频率π。

7、周期序列的离散傅立叶级数（DFS ）8、周期序列的傅立叶变换9、离散时间系统的差分方程、H(z)，H(e jw)，h(n)。

第三章离散傅立叶变换（DFT ）1、周期序列离散傅立叶级数(DFS)的性质2、离散傅立叶变换的定义（N ≥M ）1?()()a a s k Xj X j jk T∞=-∞Ω=Ω-Ω∑()()|j TX eXaωΩ==Ω12()()j a k X eX jjk TTTωωπ∞=-∞=-∑211()[()]()N jknNk x n ID FS X k X k e Nπ-===∑21[()]()N j knNn D FS x n xn e π--===∑ ()X k 22()()k X k k Nππδω∞=-∞=-∑[()]DTFT xn 11()[()]()N knNk x n ID FT X k X k W N--===∑1()[()]()N knNn X k DFT x n x n W -===∑3、DFT 的特点：时域离散、频域离散。

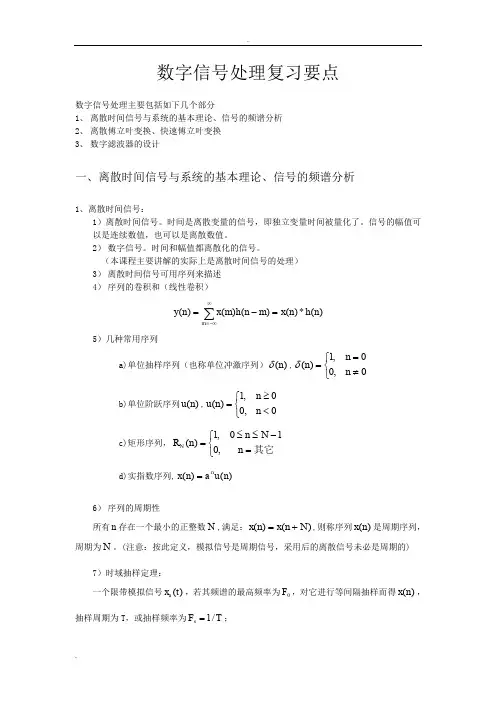

数字信号处理复习要点数字信号处理主要包括如下几个部分1、 离散时间信号与系统的基本理论、信号的频谱分析2、 离散傅立叶变换、快速傅立叶变换3、 数字滤波器的设计一、离散时间信号与系统的基本理论、信号的频谱分析1、离散时间信号：1）离散时间信号。

时间是离散变量的信号，即独立变量时间被量化了。

信号的幅值可以是连续数值，也可以是离散数值。

2） 数字信号。

时间和幅值都离散化的信号。

（本课程主要讲解的实际上是离散时间信号的处理） 3） 离散时间信号可用序列来描述 4） 序列的卷积和（线性卷积）∑∞-∞==-=m n h n x m n h m x n y )(*)()()()(5）几种常用序列a)单位抽样序列（也称单位冲激序列）)(n δ,⎩⎨⎧≠==0,00,1)(n n n δb)单位阶跃序列)(n u ,⎩⎨⎧<≥=0,00,1)(n n n uc)矩形序列，⎩⎨⎧=-≤≤=其它n N n n R N ,010,1)(d)实指数序列,)()(n u a n x n=6） 序列的周期性所有n 存在一个最小的正整数N ,满足：)()(N n x n x +=,则称序列)(n x 是周期序列，周期为N 。

(注意：按此定义，模拟信号是周期信号，采用后的离散信号未必是周期的)7）时域抽样定理：一个限带模拟信号()a x t ，若其频谱的最高频率为0F ，对它进行等间隔抽样而得()x n ，抽样周期为T ，或抽样频率为1/s F T =；只有在抽样频率02s F F ≥时，才可由()a x t 准确恢复()x n 。

2、离散时间信号的频域表示（信号的傅立叶变换）∑∞-∞=-=n nj en x j X ωω)()(，((2))()X j X j ωπω+=ωωπωππd ej X n x nj ⎰-=)(21)(3、序列的Z 变换∑∞-∞=-==n nzn x n x z X )()]([)(Z1） Z 变换与傅立叶变换的关系，ωωj e z z X j X ==)()(2） Z 变换的收敛域收敛区域要依据序列的性质而定。

数字信号处理复习总结如果系统函数的分母中除a0外，还有其它的ak不为零，则相应的h(n)将是无限长序列，称这种系统为无限长单位脉冲响应（IIR，InfiniteImpulseResponse）系统。

（2）低通、高通、带通、带阻滤波器注意：数字滤波器（DF）与模拟滤波器（AF）的区别数字滤波器的频率响应都是以2π为周期的，滤波器的低通频带处于2π的整数倍处，而高频频带处于π的奇数倍附近。

2.设计指标描述滤波器的指标通常在频域给出。

数字滤波器的频率响应一般为复函数，通常表示为其中，称为幅频响应，称为相频响应。

对IIR数字滤波器，通常用幅频响应来描述设计指标，而对于线性相位特性的滤波器，一般用FIR滤波器设计实现。

IIR低通滤波器指标描述：——通带截止频率，——阻带截止频率，——通带最大衰减，——阻带最小衰减，——3dB通带截止频率3.设计方法（重点）三步：（1）按照实际需要确定滤波器的性能要求。

（2）用一个因果稳定的系统函数去逼近这个性能要求。

（3）用一个有限精度的算法去实现这个系统函数。

IIR滤波器常借助模拟滤波器理论来设计数字滤波器，（重点）设计步骤为：先根据所给的滤波器性能指标设计出相应的模拟滤波器传递函数Ha(s)( butterworth滤波器设计法等，有封闭公式利用)，然后由Ha(s)经变换（脉冲响应不变法或者双线性变换法等）得到所需的数字滤波器的系统函数H(z)。

在变换中，一般要求所得到的数字滤波器频率响应应保留原模拟滤波器频率响应的主要特性。

为此要求：（重点）（1）因果稳定的模拟滤波器必须变成因果稳定的数字滤波器；（2）数字滤波器的频响应模仿模拟滤波器的频响。

6.2 脉冲响应不变法、双线性不变法设计IIR数字低通滤波器设计数字滤波器可以按照技术要求先设计一个模拟低通滤波器，得到模拟低通滤波器的传输函数，再按一定的转换关系将转换成数字低通滤波器的系统函数。

其设计流程如图所示6.1所示。

数字信号处理复习一、填空题1.线性时不变系统离散时间因果系统的系统函数为252)1(8)(22++--=z z z z z H ，则系统的极点为：2,2121-=-=z z ；系统的稳定性为 不稳定 。

系统单位冲激响应)(n h 的初值4)0(=h ；终值)(∞h 不存在 。

2.已知序列[]{2,2,3,1;0,1,2,3}x k k =--=序列的长度为4，写出序列4[(2)][]N x k R k -的值{3,2,21;0,1,2,3}k --=。

3.已知序列[]{1,2,2,1;0,1,2,3}x k k ==，[]{1,0,1;0,1,2}h k k =-=，[][]x k h k 和的四点循环卷积为{-1,1,11;0,1,23}k -=，，4.请写出三种常用低通原型模拟滤波器 巴特沃斯滤波器 、 切比雪夫滤波器 、 椭圆滤波器 。

5.DFT 是利用nk N W 的 对称性 、 可约性 和 周期性 三个固有特性来实现FFT 快速运算的。

6.已知序列[]{1,2,2,1;0,1,2,3}x k k =-=，[]{1,2,4;0,1,2}h k k ==，[][]x k h k 和的线性卷积为{1,4,104;0,1,23,4,5}k -=，11,6,，7.用冲激响应不变法将一模拟滤波器映射为数字滤波器时，模拟频率Ω与数字频率ω之间的映射变换关系为Tω=Ω。

用双线性变换法将一模拟滤波器映射为数字滤波器时，模拟频率Ω与数字频率ω之间的映射变换关系为)2tan(2ωT =Ω或)2arctan(2TΩ=ω。

8.正弦序列[]cos(0.1)2sin(0.8)x k k k ππ=+的周期是N= 20 。

9.判断离散时间系统3[][]y k x k =的线性性，因果性，时变性和稳定性，该系统是 非线性 、 因果的 、 时不变 、稳定 。

10.FIR 滤波器优化的准则主要有均方误差准则和契比雪夫误差准则。
