探究凸透镜成像地规律(习题及答案)

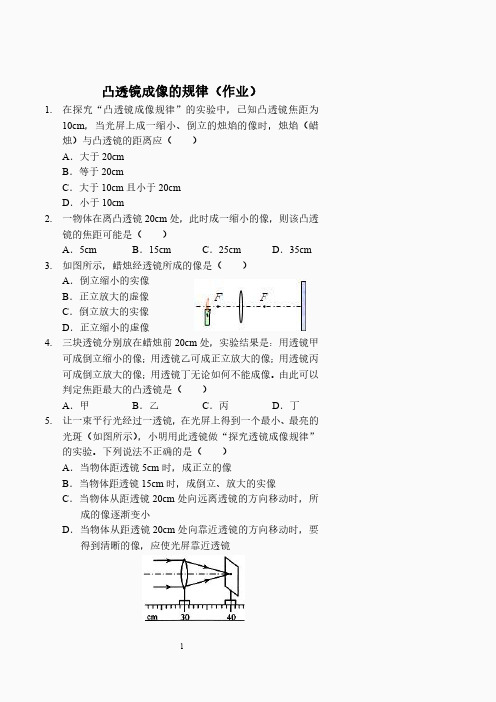

凸透镜成像的规律（作业）1.在探究“凸透镜成像规律”的实验中，已知凸透镜焦距为10cm，当光屏上成一缩小、倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离应（）A．大于20cmB．等于20cmC．大于10cm且小于20cmD．小于10cm2.一物体在离凸透镜20cm处，此时成一缩小的像，则该凸透镜的焦距可能是（）A．5cm B．15cm C．25cm D．35cm 3.如图所示，蜡烛经透镜所成的像是（）A．倒立缩小的实像B．正立放大的虚像C．倒立放大的实像D．正立缩小的虚像4.三块透镜分别放在蜡烛前20cm处，实验结果是：用透镜甲可成倒立缩小的像；用透镜乙可成正立放大的像；用透镜丙可成倒立放大的像；用透镜丁无论如何不能成像。

由此可以判定焦距最大的凸透镜是（）A．甲B．乙C．丙D．丁5.让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑（如图所示），小明用此透镜做“探究透镜成像规律”的实验。

下列说法不正确的是（）A．当物体距透镜5cm时，成正立的像B．当物体距透镜15cm时，成倒立、放大的实像C．当物体从距透镜20cm处向远离透镜的方向移动时，所成的像逐渐变小D．当物体从距透镜20cm处向靠近透镜的方向移动时，要得到清晰的像，应使光屏靠近透镜6.一个发光的字母“F”正对凸透镜放置，在凸透镜的另一侧的光屏上形成的像，应该是下图中的（）A．B．C．D．7.在“探究凸透镜的成像规律”实验中，所用的凸透镜的焦距是10cm。

（1）将点燃的蜡烛、凸透镜放在如图所示的位置，移动光屏，在光屏上得到了清晰的倒立、_______（选填“放大”或者“缩小”）的实像；_________（填光学仪器名称）就是利用这一成像规律工作的。

（2）保持凸透镜位置不变，若将蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应向______（选填“远离”或者“靠近”）透镜的方向移动，此时的像与原来的像相比______（选填“变大”或者“变小”）【参考答案】1.A2.A3.C4.B5.D6.C7.（1）放大，投影机（或幻灯机）（2）靠近，变小。

一、初中物理凸透镜成像的规律1.用三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验结果如下：透镜甲成放大、倒立、实像；透镜乙成缩小、倒立、实像；透镜丙成放大、正立、虚像。

由此可知甲、乙、丙三个透镜的焦距关系为（）A.于甲＞于乙＞于丙B.于丙＞f J于乙C.于甲＜于乙＜/丙D.于乙＜/丙＜f甲【答案】B【解析】【详解】在保持各凸透镜跟烛焰距离相等的条件下，说明物距u相等，甲透镜成放大、倒立的实像，说明2f田＞u＞f，所以u＞f＞u；乙透镜成缩小、倒立的实像，说明u＞2f，所甲甲甲2 乙以f v u；丙透镜成放大、正立的虚像，说明4＞u；所以，r＞、＞f。

乙2 丙丙甲乙故选B。

2.小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图中的甲和乙,则甲匕A.小红离小强的距离近B.小明和小红离小强的距离相同C.小红要使底片上的像与小明的一样大小红移动位置后，再减小镜头对底片的距离D.小红要使底片上的像与小明的一样大小红移动位置后，再增大镜头到底片的距离【答案】D 【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小.所以小红拍摄时，相机与物体的距离较大.即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩. 所以选项C错误，D正确.故选D.【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律.还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小.3.当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A. 2厘米<f<4厘米B. 4厘米<f<5厘米C. 5厘米<f<8厘米D.无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f,所以，f <8cm< 2f,即4cm<f <8cm——①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm,则在光屏上又成一清晰的缩小的像“，可知u=10cm>2f,即f<5cm ---- ②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确.故选B.4.物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

1．小明同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。

（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_______cm。

（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在_______上，为实验探究做好准备。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止。

生活中________就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的________(凸透镜/凹透镜)，这与____________________________(近视/远视)的矫正相似。

【答案】10 同一高度照像机凹透镜近视【解析】（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，此处即为焦点的位置，由图甲可知，则该凸透镜的焦距为10cm。

（2）为使像成在光屏的中央，实验前将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在同一高度。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，此时的物距为40cm，物体在凸透镜的二倍焦距点之外，再移动光屏，在光屏上得到一个清晰倒立缩小的实像像。

生活中照相机就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，根据物近像远像变大的规律可知像成在了光屏的前方，要使像仍成在光屏上，需要一个发散透镜，即凹透镜；凹透镜是用来矫正近视眼的，因此这与近视眼的矫正相似。

故答案为：(1). 10 (2). 同一高度 (3). 照像机 (4). 凹透镜；近视。

2．（7分）如图所示在“探究﹣﹣凸透镜成像”的实验中，凸透镜焦距为1 5cm（1）实验前应首先调整蜡烛、凸透镜、光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度，其目的是．（2）如图，光屏应在区域前后移动，才能得到清晰、倒立、（选填“放大”或“缩小”的实像，根据这一原理人们制成了．（3）在蜡烛和凸透镜之间放上一个近视眼镜，则发现像变得模糊了，这时应适当向（选填“左”或“右”）移动光屏，才能重新得到清晰的像．（4）若实验中将光屏换成平面镜，则从侧面（选填“能”或“不能”）看到清晰、倒立的烛焰像，此时蜡烛在平面镜中成像，像与凸透镜大小．【答案】（1）使像成在光屏的中央；（2）③；放大；幻灯机；（3）右；（4）不能；相等．【解析】试题分析：（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；（2）由图知，凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在30cm刻度线位置时，物距为50cm﹣30cm=20cm，即蜡烛在1倍和2倍焦距，所以此时成倒立放大的实像，像在2倍焦距之外，幻灯机（投影仪）是根据这个原理制成的；（3）在蜡烛和凸透镜之间放上一个近视眼镜，由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要晚了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜．当烛焰距凸透镜40cm时，物距大于2f，移动光屏，可在光屏上得到一个清晰的倒立缩小的实像，照相机就是利用这一成像规律工作的；（4）平面镜所称成的像是虚像，光屏上不能承接到像；根据平面镜成像特点可知，像与物的大小相同，所以此时蜡烛在平面镜中成像，像与蜡烛大小相等．考点：凸透镜成像、平面镜成像3．（10分）在“探究凸透镜成像规律”的实验中：（1）由图甲可知，该凸透镜的焦距是 cm。

八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))一、选择题1. 凸透镜的焦点位置取决于（）。

A. 透镜的直径B. 入射光线的方向C. 透镜的曲率D. 透镜的颜色答案：C解析：凸透镜的焦点位置取决于透镜的曲率，曲率越大，焦点位置越近；曲率越小，焦点位置越远。

2. 关于凸透镜焦点位置的描述，正确的是（）。

A. 焦点位置被称为透镜的负焦距B. 焦点位置是透镜的中心C. 焦点位置被称为透镜的正焦距D. 焦点位置是透镜的表面答案：A解析：焦点位置被称为透镜的负焦距，因为凸透镜的焦点位置在透镜的透镜中心的同侧。

3. 凸透镜对于非平行光线的成像，关注的光线是（）。

A. 仅仅想光轴靠近的光线B. 其中一束光线能改变方向使其平行于光轴的光线C. 只有经过透镜中心的光线D. 完全垂直于光轴的光线答案：B解析：凸透镜对于非平行光线的成像，是通过将光线聚焦在焦点上实现的，其中一束光线能改变方向使其平行于光轴的光线，其余光线则在透镜后面的位置得到成像。

4. 凸透镜成像的规律中，人眼看到的物体是（）。

A. 实物体B. 虚物体C. 光线D. 影子答案：B解析：凸透镜成像的规律中，人眼看到的物体是虚物体，即物体的投影形成在透镜后的位置。

5. 凸透镜成像的规律中，实物体与虚物体的区别在于（）。

A. 实物体有质量，虚物体没有B. 实物体是存在的，虚物体是虚幻的C. 实物体是透明的，虚物体是不透明的D. 实物体发出光线，虚物体不发出光线答案：B解析：实物体是存在的，虚物体是虚幻的，虚物体是通过光线经过凸透镜成像后形成的投影。

二、填空题1. 光线经过凸透镜后，如果经过像方焦点，成像在（）方的位置。

答案：虚物方2. 凸透镜的焦距为-10cm，则焦点位置在（）透镜的位置。

答案：凸3. 凸透镜的焦距为20cm，物体放在焦点处，成像在（）。

答案：无穷远处4. 凸透镜成像的规律中，光线经过凸透镜后，成像的位置是（）。

答案：物距焦距的倒数5. 凸透镜焦距越大，对物距的要求越（），反之亦然。

研究凸透镜成像规律一、单项选择题：1、物体到凸透镜的距离为 u=8cm 时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm 时，在光屏上看到倒立的像，当物体到透镜的距离为以下各值时，对像的性质判断正确的选项是（）A ． u=20cm 时，成倒立减小的像B ．u=15cm 时，成正立放大的像C． u=9cm 时，成倒立减小的像 D ． u=5cm 时，成倒立放大的像2、物体到凸透镜距离为10cm 时，成倒立放大的实像，当物体到该透镜的距离为成倒立减小的实像，则该凸透镜的焦距 f 的范围为（）18cm 时，A ． 10cm＜f ＜ 18cm B． 5cm＜ f ＜ 9cm C． 9cm＜ f ＜ 10cm D． 18cm＜ f ＜20cm3、物体经过凸透镜可成（）A ．正立、减小的虚像B．正立、放大的虚像C．倒立、放大的虚像D．正立、放大的实像4、放幻灯时，幻灯片应放在（）A ．透镜的焦点以内B ．透镜的两倍焦距之外C．透镜焦点之外的任一地址 D ．透镜两倍焦距以内，一倍焦距之外5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm 处向 15cm 处搬动时，则（）A ．像变大，像距变大B ．像变小，像距变小C．像先变小后变大，像距变大 D ．像先变小后变大，像距变小二、填空题：6、当物距在 1 倍焦距和 2 倍焦距之间时，像距________焦距，获取了________实像．7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必定使烛焰、透镜、光屏的中心大体在___________ ．实验中，物体距离凸透镜 24cm，在光屏上获取一个放大的像，此凸透镜焦距的范围是_________．8、在凸透镜成像时，当物体由很远处以速度像与物体间的距离是________，像搬动的速度是v 匀速移近，直到接触凸透镜的整个过程中，________．9、物体从焦点处向 2 倍焦距之外沿主轴搬动，在这个过程中，物体的像距怎样变化？________；像的大小怎样变化？________；像的虚实怎样变化？________．10、当物体离凸透镜的距离 ________2 的工作原理；当物体离凸透镜的距离在倍焦距时，凸透镜成倒立、减小的实像，这是________ ________之间时，凸透镜成倒立、放大的实像，这是________的工作原理；当物体离凸透镜的距离这是 ________的工作原理．三、作图题：________时，凸透镜成正立的、放大的虚像，11、把蜡烛放在离凸透镜远大于 2 倍焦距的地方，在光屏上出现了光明、清楚的烛焰的像，以下列图，请完成光路图．12、以下列图是凸透镜成像规律的表示图，图中 A 、B、C 表示同一物体放在三个不同样的地址，请经过画图大体表示出像的地址和像的性质．四、实验研究题：13、在“研究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、减小实像时,蜡烛到凸透镜的距离应大于________cm ，当蜡烛到凸透镜的距离小于________cm 时，经过凸透镜能看到正立、放大的虚像．14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况，由凸透镜成像规律，依照下表可推知该透镜的焦距应是__________________ ．15、在“研究凸透镜成像规律”的实验中，必定先凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________，尔后把蜡烛、光屏分别置于________大体在 ________．16、在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简单实验方案，写出实验步骤：(1)________________________(2)________________________评估你的实验方案的优缺点：________．五、应用设计题：17、小红在研究完凸透镜成像规律后，产生了这样的一个想法：“凸透镜能够成像，那么凹透镜能不能够成像呢？”请你帮她设计实验并研究．18、观察授课中常用的投影仪投影幻灯片，请说明：(1)平面镜的作用： ________；(2)凸透镜的作用： ________；(3)屏幕用粗糙的白布做成： ________．参照答案1、 A2、 B3、 B4、 D5、 A6、大于 2 倍焦距 ,倒立、放大7、同一高度 ;12cm＜ f ＜24cm8、先减小后增大尔后又减小,先小于 v 后大于 v9、变小 ;变小 ;不变10、大于 ,照相机 ,1 倍焦距和 2 倍焦距 ,幻灯机 ,小于焦距 ,放大镜11、如答图所示12、13、 20,1014、 9cm＜ f ＜ 10cm15、调整烛焰、透镜、光屏,烛焰的中心 ,同一高度16、 (1)凸透镜正对太阳找汇聚点(2)量出焦距 .简单易行、误差大17、略18、 (1)改变光路(2)使幻灯片在银幕上成放大的实像(3)使光发生漫反射以便同学们能够看清像，同时白布能反射所有颜色的光一、选择题（每题 3 分，共 39 分）1．（ 08 临沂）以下有关光的现象中，正确的说法是（）A．阳光下，细风吹拂的河面，波光粼粼，这里包括着光的反射B．光与镜面成 30°角射在平面镜上，则其反射角也是30°C．人在照镜子时，总是凑近镜子去看，其原因是凑近时像会变大D．老年人经过放大镜看书，看到的字的实像2．小赵同学手拿时钟站在平面镜前，以下列图是平面镜中的像，则（）A．小赵同学离平面镜越远，像越小B．小赵同学离平面镜越远，像越大C．时钟指示的时间是 3 点正D ．时钟指示的时间是9 点正3．凸透镜的焦距是12cm，把点燃的蜡烛放在距凸透镜15cm 处，则蜡烛经过凸透镜成的像是（）A 、倒立、减小的实像B、正立、减小的实像C、倒立、放大的实像D、正立、放大的虚像4．以下现象属于光的折射现象的是（）A 、海市蜃楼B 、影子C、水中的倒影D、小孔成像5、测量视力时，利用平面镜成像特点能够节约空间。

精心整理凸透镜成像规律试题一、选择题（每小题2分，共40分）1、根据图6所示，可判断出蚂蚁到放大镜的距离（ ）???A 、小于焦距????????B 、大于焦距，小于两倍焦距??C 、等于两倍焦距????D 、大于两倍焦距 2A 大的像3A.4、A C ．20cm5焦距f 6程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（???） A ．6cm???B ．10cm???C ．16cm??D ．20cm 7、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。

要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（）A.透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动 B.透镜不动，蜡烛远离透镜移动，光屏远离透镜移动 C.透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D.透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动8小明同学在“探究凸透镜成像的规律”实验时，??????D.10cm 处C.正立、u2=20厘米，?） 15厘米，10厘米，11、某物体通过凸透镜在屏上成一个缩小的清晰的像,现将物距减半,则下列判断正确的是()?A 一定在屏上成一个缩小的像???B 一定在屏上成一个放大的像C 一定在屏上成一个等大的像???D 屏上肯定有像,但大小不确定?12、在探究“凸透镜成像规律”时，提出的探究问题应该是（??）A ．凸透镜对光是否有会聚作用???????B ．凸透镜对光是否有发散作用C ．像的虚实、大小、正倒跟物距有什么关系13A 镜14A C 15A 12cm 16合实际?A ．?C D ．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的会聚作用17、小强看远处的某点时，其光路如图2所示，则下列说法对的是（???）A ．小强的眼睛是近视眼，应配凹透镜做成的眼镜B ．小强的眼睛是近视眼，应配凸透镜做成的眼镜C ．小强的眼睛是远视眼，应配凸透镜做成的眼镜D ．小强的眼睛正常，无须配戴眼镜18、人的眼睛像一架神奇的照相机，对于近视者而言，远处物体经晶状体折射所形成像的位置以及相应的矫正方式是（???）A ．像落在视网膜的前方，需佩戴凹透镜矫正?????B ．像落在视网膜的前方，需佩戴凸透镜矫正C ．像落在视网膜的后方．需佩戴凹透镜矫正????D ．像落在视网膜的后方．需佩戴凸透镜矫正光光屏上出现清晰像的特点是???????????，据此人们制成了????????????????????。

初二物理凸透镜成像的规律试题答案及解析1.一支点燃的蜡烛放在凸透镜的主轴上，当物距为25cm时，在凸透镜的另一侧光屏上能得到一个放大的烛焰的像。

那么，当蜡烛移至离凸透镜lOcm时，则烛焰经凸透镜所成的像一定是 ( )A．正立、放大、虚像B．倒立、放大、实像C．正立、放大、实像D．倒立、缩小、实像【答案】A【解析】由“当f﹤u﹤2f，成倒立、放大的实像，v﹥2f”可知， f﹤25cm﹤2f，则12.5 cm﹤f﹤25cm；那么，当蜡烛移至离凸透镜l0cm时，u﹤f，由“当u﹤f时，成正立、放大的虚像，v﹥f”可知，烛焰经凸透镜所成的像一定是正立、放大、虚像。

故选A。

【考点】凸透镜的成像规律2.在“探究凸透镜成像规律”的实验中：（1）蜡烛、凸透镜（焦距为10cm）、光屏依次放在光具座上，要使烛焰的像能呈在光屏的中央，需调节烛焰、凸透镜、光屏的中心大致在上。

当它们处于如图所示的位置时，在光屏上能得到清晰的像，则该像是（填“倒立”或“正立”）、_________（填“缩小” 、“等大”或“放大”）的实像。

（2）将蜡烛稍远离凸透镜，光屏上的像变模糊。

要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏______ ____（填“远离”或“靠近”）凸透镜；②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的_____ __（填“凸透镜”或“凹透镜”）。

【答案】（1）同一高度倒立缩小（2）靠近凹透镜【解析】（1）实验过程中，调整凸透镜和光屏的高度，使蜡烛、凸透镜和光屏三者中心大致在同一高度，目的是使烛焰的像成在光屏的中央。

由题意知，f=10cm，当物距u=30cm时，u＞2f．由凸透镜成像的规律可知，此时凸透镜成倒立、缩小的实像。

（2）将蜡烛稍远离凸透镜，光屏上的像变模糊．凸透镜成实像时，物近像远像变大，因此要再次在光屏上得到清晰的像，①若移动光屏，则应将光屏靠近凸透镜；②凹透镜对光线有发散作用．因此若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的凹透镜，可以使光线推迟会聚。

凸透镜成像规律实验题（含答案）1．（12济宁）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（选填“小于”、“等于”或“大于”）。

2．（12江西）在“探究凸透镜成像规律”的实验时，小明将烛焰、凸透镜放在如图甲所示位置，在光屏上正好出现倒立等大的像。

然后，小明将烛焰、凸透镜放在如图乙所示位置，此时能观察到＿＿（选填“正立”或“倒立”）、放大的＿＿像（选填“实”或“虚”）。

3．（12浙江宁波）将蜡烛、焦距为10cm 的凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上．移动蜡烛使烛焰距凸透镜25cm ，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、＿＿＿＿＿＿＿的实像．根据这一成像规律，请举一个生活中的应用实例：＿＿＿＿＿＿＿。

4．（12河南）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A 处__________（选填“能”或“不能”） 看到这个像，原因是__________。

5．（12海南）小青将点燃的蜡烛分别放在如图所示的a 、b 、c 点探究凸透镜成像规律，蜡烛在＿＿＿＿点时，凸透镜右侧光屏上成的像最大，像是＿＿＿＿（选填“正立”或“倒立”）的。

6．（12苏州）如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置（足够长）．实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在＿＿＿＿ 上；当烛焰离凸透镜20cm 时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向 ＿＿＿＿（上/下）移动；移动蜡烛，使烛焰离凸透镜10cm ，再移动光屏， ＿＿＿（能/不能）在光屏上得到一个清晰的烛焰的像． 7．（12扬州）探究凸透镜成像规律：（1）实验中出现了如图所示的情形，要使像成在光屏的中央，应将光屏向＿＿＿＿＿(上/下)调整。

凸透镜成像规律实验题（含答案）1．（12）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（选填“小于”、“等于”或“大于”）。

2．（12）在“探究凸透镜成像规律”的实验时，小明将烛焰、凸透镜放在如图甲所示位置，在光屏上正好出现倒立等大的像。

然后，小明将烛焰、凸透镜放在如图乙所示位置，此时能观察到＿＿（选填“正立”或“倒立”）、放大的＿＿像（选填“实”或“虚”）。

3．（12）将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上．移动蜡烛使烛焰距凸透镜25cm，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、＿＿＿＿＿＿＿的实像．根据这一成像规律，请举一个生活中的应用实例：＿＿＿＿＿＿＿。

4．（12）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A 处__________（选填“能”或“不能”）看到这个像，原因是__________。

5．（12）小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在＿＿＿＿点时，凸透镜右侧光屏上成的像最大，像是＿＿＿＿（选填“正立”或“倒立”）的。

6．（12）如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置（足够长）．实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在＿＿＿＿上；当烛焰离凸透镜20cm时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向＿＿＿＿（上/下）移动；移动蜡烛，使烛焰离凸透镜10cm，再移动光屏，＿＿＿（能/不能）在光屏上得到一个清晰的烛焰的像．7．（12）探究凸透镜成像规律：（1）实验中出现了如图所示的情形，要使像成在光屏的中央，应将光屏向＿＿＿＿＿(上/下)调整。

（2）已知凸透镜焦距为10cm，将烛焰放在距离凸透镜25cm处，调节光屏可得到倒立、＿＿＿＿＿(放大/缩小/等大)的实像, 应用这个原理工作的仪器有＿＿＿＿＿。

凸透镜成像习题1．关于实像和虚像，下列说法正确的是：（）A．实像能用光屏收集到，虚像不能．B．虚像是人的幻觉，并没有光线进入人眼，实像则相反．C．实像一定是由光的折射现象形成的，虚像一定是由光的反射现象形成的．D．实像有放大的也有缩小的，而虚像都是放大的．2．下面哪一个是实像（）A．通过汽车上的观后镜看到的像．B．放映电影时银幕上的像．C．平静的水面所映出的明月的像．D．照镜子看到的像．3．如图(10)所示，物体AB置于薄凸透镜前，则AB的像的位置在（）A．E点附近．B．G点附近。

C．C点附近．4．发光体从距凸透镜很远的地方向焦点移近时，在凸透镜另一侧得到像，像距和像的大小的变化是（）A．像距变大，像变大．B．像距不变，像变大．C．像距变小，像变小．D．像距变大，像变小．5．已知凸透镜的焦距是f，要想得到把物体的高放大4倍的实像，则物距u应满足的条件是（）A．u＞4f．B．2f＞u＞f．C．u＜f。

D．u=4f．6．图(11)所示为凸透镜成像的一种现象，AB代表物体，A‟B…代表物体的像，这种现象可用作（）A．放大镜观察物体．B．幻灯机放映画面．C．照相机拍摄照片．D．照相和幻灯放映．7．在物体由远处向凸透镜焦点移近的过程中，像距与像变化的规律是（）A．像距逐渐增大，像也逐渐变大．B．像距逐渐减小，像也逐渐变小．C．像距逐渐增大，像逐渐变小．D．像距逐渐减小，像逐渐变大．8．当u＞2f时，凸透镜能够成缩小的实像，利用这种现象制成的光学仪器是（）A.照相机．B．幻灯机．C．放大镜．D．近视眼镜9．把凸透镜当作放大镜来观察物体，必须把物体放在（）A．透镜的焦点以内．B．透镜的2倍焦距处．C．透镜的焦点与2倍焦距之间．D．透镜的2倍焦距以外的地方．10．关于凸透镜成像的正确说法是（）A．只能成实像．B．只能成虚像．C．可以成实像或虚像．D．不能成像．11．关于照相机和幻灯机所成像的性质，下列哪种说法正确？（）A．照相机成的是正立缩小的实像，幻灯机成的是正立放大的虚像．B．照相机成的是倒立缩小的虚像，幻灯机成的是正立放大的实像．C．照相机成的像是倒立缩小的实像，幻灯机成的像是倒立放大的实像．D．照相机成的是正立缩小的实像，幻灯机成的是正立放大的实像．12．照相机的镜头相当于一个凸透镜，经调节镜头的位置，使胶片上得到被照景物的像是（）A．正立、放大的虚像．B．正立、缩小的虚像．C．倒立、放大的实像．D．倒立、缩小的实像．13．在“研究凸透镜成像”的实验中，我们发现（）A．放大的像都是虚像．B．实像都是缩小的．C．倒立的像都是缩小的．D．缩小的像都是倒立的．14．放映幻灯时，幻灯片到镜头距离为10厘米，屏幕上得到正立、放大的像，若幻灯片距镜头为4厘米时，屏幕上将（）A．得到正立、缩小的像．B．得到正立、放大的像．C．得到一个小的光斑．D．不能在屏幕上看到像．15．幻灯机是利用凸透镜哪种成像规律制成的？（）A．u＞2f，凸透镜成缩小的实像B．u＜f，凸透镜成放大的虚像．C．2f＞u＞f，凸透镜成放大的实像．D. u=2f，凸透镜成等大的实像．16．烛焰发出的光，经凸透镜在屏上生成一实像．如果在屏上所生成的像再大些，并保持清晰．应（）A．把凸透镜适当向屏移动，其他不动．B．使屏适当远离透镜，其他不动．C．把凸透镜向烛焰适当移近，并适当减少屏和凸透镜间距离．D．把烛焰向凸透镜适当移近，并适当增大屏与凸透镜间距离．17．一物体从离凸透镜的距离为1倍焦距处，沿着主光轴移到离凸透镜的距离为4倍焦距处，物和像之间的距离变化是（）A．逐渐增大．B．逐渐减小．C．先增大而后减小．D．先减小而后增大．18．下列说法中正确的是（）A．耳科医生给病人检查时，额前戴的是凸镜．B．平面镜对光线的反射遵循反射定律，凸镜对光线的反射不遵循反射定律．C．凸透镜也称发散透镜，凹透镜也称会聚透镜．D．物体经凸透镜可以成虚像，也可以成实像．19．（多选）在凸透镜成像过程中( )A．物距大于1倍焦距时成倒立实像．B．物距大于1倍焦距时成倒立虚像．C．物距小于1倍焦距时成正立虚像．D．物距小于1倍焦距时成倒立虚像．20．（多选）在使用照相机时，下列做法中正确的是( )A.拍摄远景时，应当将镜头向前伸B.拍摄近景时，应当将镜头向前伸C.阴天拍摄景物时，应当开大光圈D.阴天拍摄景物时，应当缩小光圈21．（多选）照集体像时，发现有人没进入镜头，应先要调节照相机，再( )A.增大物距，使照相机后移B.减小像距，可缩短暗箱长度C.增大进光量，开大光圈D.将快门数字调大22．放投影片时，在屏幕上得到的是胶片上图像的( )A.正立放大的虚像B.正立放大的实像C.倒立放大的虚像D.倒立放大的实像参考答案：1．A；2．B；3．A；4．A；5．B；6．C；7．A；8．A；9．A；10．C；11．C；12．D；13．D；14．D；15．C；16．D；17．D；18．D；19．AC20.BC 21.AB 22.D。
