通风与空调工程系统安装技术交底修订稿

通风空调系统安装技术交底1. 简介本文档旨在对通风空调系统安装技术进行交底，确保安装人员掌握正确的安装方法和注意事项，保证系统的正常运行和安全性。

2. 安装前准备在安装通风空调系统之前，需要进行以下准备工作：- 确定安装位置和布局：根据工程要求和设计方案，确定通风空调系统的安装位置和布局，以便最大限度地发挥系统的功能。

- 准备安装所需材料和工具：根据安装计划，准备好所需的管道、电缆、配件等材料，以及工具和设备，确保安装过程顺利进行。

3. 安装步骤通风空调系统的安装一般包括以下步骤：3.1 安装通风设备根据设计方案，安装通风设备，包括风机、排风口、送风口等。

在安装过程中，注意设备的稳固和防震措施，确保设备正常运行。

3.2 安装空调设备根据设计方案，安装空调设备，包括室内机、室外机、冷凝器等。

在安装过程中，确保设备和管道的连接牢固，并进行密封处理，以防漏气。

3.3 连接管道和电缆根据设计方案和布局，连接通风管道和空调管道，并进行必要的密封和固定。

同时，连接电缆，确保电气连接正确可靠。

3.4 测试和调试安装完成后，进行系统的测试和调试。

检查通风设备和空调设备的运行状况，调整参数和控制方式，确保系统的正常运行和调节效果。

4. 安全注意事项在通风空调系统安装过程中，应注意以下安全事项：- 使用符合标准的设备和材料，确保质量和安全性。

- 严格遵守安装规范和操作规程，确保安装过程符合要求。

- 在安装高处设备时，采取必要的防护措施，确保安全操作。

- 维护良好的通风环境，确保施工现场空气流通。

- 注意电气安全，遵守接线规范和操作步骤。

5. 维护保养完成通风空调系统安装后，应及时进行维护保养工作，包括定期清洁、检查和维修，以延长系统的使用寿命和保持运行效果。

以上就是通风空调系统安装技术的交底内容，希望安装人员能够按照要求进行操作，确保安装质量和安全性。

通风与空调设备安装安全技术交底1. 引言通风与空调设备的安装是确保室内空气质量和温度的关键步骤。

在进行安装工作时，必须严格遵守安全技术要求，以确保设备的正常运行和使用安全。

本文档旨在向安装人员详细介绍通风与空调设备的安装安全技术交底。

2. 安装前的准备工作在进行通风与空调设备的安装之前，安装人员需要进行一些准备工作，以确保工作的顺利进行和安全完成。

2.1 安全措施在施工现场，安装人员必须始终遵守以下安全措施：•佩戴个人防护装备，如安全帽、安全鞋和手套。

•防止设备和工具的跌落，使用安全带和绳索等安全设备。

•遵守电气安全规范，确保设备的安装和接线过程安全可靠。

•遵守施工现场管理规定，确保施工现场整洁有序，提前消除安全隐患，防止事故发生。

2.2 设备检查在开始安装工作之前，安装人员需要检查设备的完整性和质量。

必须确保设备没有损坏或明显的缺陷，并按照制造商的说明书进行正确的检查和测试。

2.3 施工方案在开始安装工作之前，安装人员还需要准备施工方案和安装图纸。

施工方案应包括设备的布置和安装步骤，并根据实际情况进行调整。

3. 安装过程3.1 设备布置根据施工方案，安装人员需要合理布置通风与空调设备。

在布置过程中，需要考虑以下因素：•设备与周围结构的距离，必须满足设备的安装和维修要求。

•设备的高度和重量，必须确保设备的稳固安全。

•设备之间的空间和连通，必须满足通风和空调系统的要求。

3.2 设备安装在进行设备安装之前，安装人员需要仔细阅读设备的安装说明书，并按照要求进行操作。

设备安装过程中，需注意以下事项：•使用适当的工具和设备，确保安装过程的安全和效率。

•确保设备的固定和连接可靠，不会出现脱落和松动的情况。

•安装过程中，需要注意电气接线的正确性和安全性。

3.3 安全测试安装完成后，安装人员需要对设备进行安全测试，以确保设备的正常运行和使用安全。

测试内容包括：•通风设备的风量测试，确保通风效果符合要求。

•空调设备的制冷或制热效果测试，确保室内温度控制良好。

通风与空调风管安装安全技术交底分部分项工程安全技术交底工程名称：XXX(A区)总部大厦施工单位：XXX工种：机电安装工程总承包工程通风与空调工程一般规定：1.1 在操作时使用火，必须申请动火证，清除周围易燃物，并配备消防器材，应有专人看火和防火措施。

1.2 下料所载的铁皮边角余料，应随时清理堆放到指定地点，必须做到工完料净场地清。

1.3 操作前应检查所用的工具，特别是锤柄与锤头的安装必须牢固可靠。

活扳手的控制螺栓失灵和活动钳口受力后易打滑和歪斜不得使用。

1.4 操作使用錾子剔法兰或剔墙眼应戴防护眼镜。

錾子毛刺应及时清理掉。

1.5 人力搬抬风管和设备时，必须注意路面上的孔、洞、沟、坑和其他障碍物。

通道上部有人施工，通过时应先停止作业。

两人以上操作要统一指挥，互相呼应。

抬设备或风管时应轻起慢落，严禁任意抛扔。

往脚手架或操作平台搬运风管和设备时，不得超过脚手架或操作平台允许荷载。

在楼梯上抬运风管时，应步调一致，前后呼应，应避免跌倒或碰伤。

1.6 搬抬铁板必须戴手套，并应用破布或其他物品垫好。

1.7 安装使用的脚手架，使用前必须经检查验收合格后方可使用。

非架子工不得任意拆改。

使用高凳或高梯作业，底部应有防滑措施并有人扶梯监护。

脚手架平台上有人时，禁止移动脚手架平台。

1.8 安装风管时不得用手模法兰接口，如螺丝孔不对，应用尖冲撬正。

安装材料不得放在风管顶部或脚手架上，所用工具应放入工具袋内。

1.9 楼板洞口安装风管，要上、下配合好。

完工后要将洞口的安全防护设施恢复。

1.10 在操作过程中，室内外如有井、洞、坑、池等周边应设置安全防护栏或牢固盖板。

安装立风管未完工程，立管上口必须盖严封牢。

1.11 安装玻璃棉、消音及保温材料时，操作人员必须戴口罩、风帽、风镜、薄膜手套，穿丝绸料工作服。

作业完毕时可洗热水澡冲净。

常用机械及工具：2.1 使用手动折边机应遵守下列规定：1）操作前检查折边机的紧固螺栓是否有松动，依材料的厚薄，调整好定位。

技术交底记录倒角形状如图6-10所示。

2、风管部件及消声器制作。

展班II 成型（按撰范聲菲一层无机原料_层皴野布）I 世验卜+T 甌1打孔＞斗7诵四、操作工艺1、画线要根据风管的不同尺寸形状和规格分别进行，同时对同一段风管要完整进行，防止画线错孔和下料的多少有误。

2、板材剪切依据画线的阶段不同，分别进行，同时必须进行下料的复核，以免有误。

按画线形状用机械剪刀和手工剪刀进行剪切。

3、剪切时，手严禁伸入机械压板空隙中，上刀架不准放置工具等物品，调整板料时，脚不能放在踏板机上,使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm,用力均匀适当。

图6-J04、板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。

5、咬口宽度和留量根据板材厚度而定，应符合表6-18的规定。

表6-18咬口宽度（mm ） 镀锌钢板厚度 平咬口宽 角咬口宽 0.7以下 6〜8 6〜7 0.7〜0.82 8〜10 7〜8 0.9〜1.210〜129〜106、焊接时必须焊缝均匀，无裂纹及夹渣现象；铆钉连接时，铆钉中心先垂直于板面，头把板材压紧，使板缝密合并排列整齐、均匀。

板材之间铆接，一般中间可不加垫料，设计规定时，遵循设计。

7、咬口时手指距滚轮护壳不小于50mm ，手不准放在咬口机轨道上扶稳板料。

8、咬口后的板料将画好的折方线放在折方机上，置于下模的中心线，操作时，使机械上刀片中心线与下模中心r*剪切-*凤昔折方机械伸加射钉、膨胀螺栓等应符合产品质量要求。

3、施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。

二、质量要求1、风管系统安装工作（送、排风，防排烟，）质量要求符合《通风与空调工程施工质量验收规范》（GB50243-2002）的规定。

（后附表格6-21）2、风管系统安装工程（空调系统）质量要求符合《通风与空调工程施工质量验收规范》（GB50243-2002）的规定。

技术交底记录2019年10月15日施管表5技术交底记录2019年10月15日施管表5技术交底记录2019年10月15日施管表5技术交底记录技术交底记录技术交底记录2019年10月15日施管表5技术交底记录2019年10月15日施管表5分项工程名称非金属风管制作及安装施工单位晨乌建筑工程有限公司交底内容:图3.3a—管壁厚，b—法兰厚玻璃钢风管和配件壁厚及法表规格表3.3矩形风管大边尺寸（mm）管壁厚度δ（mm）法兰规格a×b（mm）＜500 2.5～3 40×10501～1000 3～3.5 50×121001～1500 4～4.5 50×11501～2000 5 50×153.4法兰孔径：风管大边长＜1250mm孔径为9mm风管大边长＞1250mm孔径为11mm法兰孔距控制在110～130mm之内。

3.5法半与风管应成一体与壁面要垂直，与管轴线成直角。

3.6风管边宽大于2m（含2m）以上，单节长度不超过2m，中间增一道加强筋，加强筋材料可用50mm ×5mm扁钢。

3.7所有支管一律在现场开口，三通口不得开在加强筋位置上。

3.8安装工艺：交底单位接收单位交底人接收人技术交底记录2019年10月15日施管表5 工程名称H地块安装工程分部工程通风与空调工程交底内容:3.8.1玻璃钢风管连接采用镀锌螺栓，螺栓与法兰接触处采用镀锌垫圈以增加其接触面。

3.8.2法兰中间垫料采用φ6～8石棉绳，若设计同意也可采用8501胶条垫料规格为12×3。

垫料形式如图3.8.2。

图3.8.23.8.3支吊托架形式及间距按下列准执行：风管大边≤1000mm间距＜3m（不超过）风管大边＞1000mm间距＜2.5m（不超过）3.8.4因玻璃钢风管是固化成型且质量易受外界影响而变形，故支托架规格要比法兰高一档（见表3.8.4）以加大受力接触面。

支托架规格（mm）表3.8.4风管大边长托盘吊杆＜500 L40×4 φ8501～100 L50×4 φ101001～2000 L50×5 φ10＞2000 ［50×4.5 φ123.8.5风管大边大于2000mm，托盘采用5#槽钢为加大受力接触面。

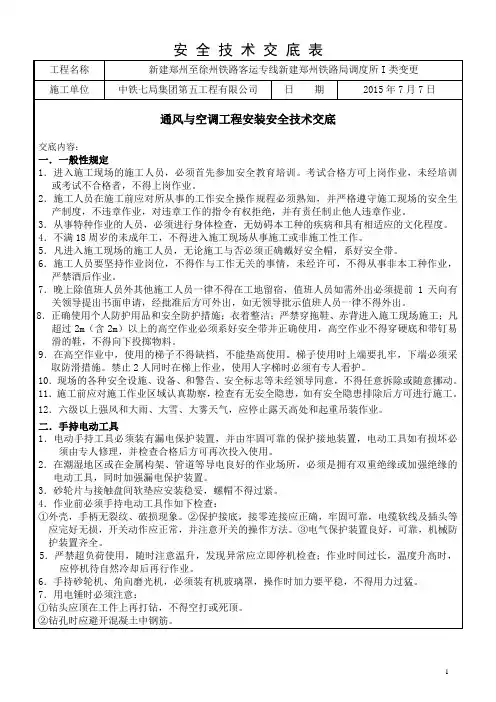

通风空调工程安装安全技术交底
进入施工现场的操作人员必须戴安全帽，扣好帽带。

操作人员严禁穿硬底鞋及有跟鞋作业。

1.各工种的工人，必须熟悉和遵守本工种的安全操作规程。

未经安全技术教育的所有施工人员不得参加施工。

2.针对工作的特点、制定具体的施工方法安全技术措施，在施工前进行安全技术交底。

3.土建、装饰、安装等几个单位在同一现场施工时，必须共同拟定确保安全施工的措施。

否则，工人不得在同一垂直线下工作。

4.进入施工现场时应穿戴必要的防护用品。

工作服应做到三紧（袖口、腰身、裤脚），长发应入帽，不得外露。

5.在屋面、框架和管架上铺设铁皮时，不应将半张以上铁皮举得太高，以防大风吹落伤人，下班前应将铁皮钉牢或绑牢。

6.吊运风管或材料时，注意周围是否有障碍物，特别注意不得碰到电线。

7.吊装风管或风机时，应加溜绳稳住，防止与起重设备和被吊物碰撞。

8.风管、零件或设备未固定，严禁脱钩。

9.不要站在未固定的风道或架空铁皮上。

10.悬吊风管应配备固定支架，以防止在适当位置摆动。

11.在平屋顶上安装通风管、部件时，事先应检查通道、栏杆、吊筋、楼板等处的牢固程度，并应将孔洞、深坑盖好盖板，以防发生意外。

12.起吊风管、在零件或设备之前仔细检查工具、索具，不得使用有缺陷或损坏的工具、索具。

13.用于吊装风管的索具应牢固，吊装时应加溜绳稳住，与电线应保持安全距离。

通风与空调设备安装安全技术交底一、前言通风与空调设备是现代建筑必需品之一。

无论是办公楼、工厂车间、公共场所，还是酒店、医院、学校等，在不同的场所中都需要安装通风与空调设备。

然而在安装过程中，设备的安全性不容忽视。

本文主要提供通风与空调设备安装安全技术交底，帮助大家更好的了解安装安全技术。

二、通风与空调设备安装前所需注意事项1. 确定设备安装位置在安装通风与空调设备时，首先要确定设备的安装位置。

安装位置必须保证设备的工作效率和安全性。

同时还要考虑空气流动方向、空气流速以及设备维修方便等因素。

2. 确认设备的规格型号在安装设备之前，需要确认设备的规格型号以及工作性能。

在安装过程中，需要根据设备规格型号来选择合适的安装方式，并调整好设备的参数设置。

3. 确定设备安装方式设备安装方式分为吊装安装和固定安装两种。

在选择安装方式时应根据设备的重量、体积、工作要求及现场实际情况综合考虑。

4. 确定设备所需附件设备附件包括接头、弯头、三通、法兰等。

在安装通风与空调设备时，需要根据设备的需要来准备相应的附件。

三、通风与空调设备安装的具体步骤1. 安装支撑架安装支撑架是通风与空调设备安装过程中的第一步。

支撑架的安装必须严格按照制造商的要求进行。

同时，也要注意支撑架与墙面或地面的连接方式、材料、强度等因素，保证支撑架的稳固。

2. 连接管道在连接管道前，需要事先清查连接管道的通畅性以及是否有裂缝等状况。

连接管道时，应准确计算调节阀、安全阀等相关管道设施的尺寸位置，保证通风与空调设备能够正常运行。

3. 安装设备设备的安装应当按照制造商提供的安装说明或现场实际情况来进行。

在安装过程中，应注意保护设备的表面不受到损伤，并确保设备处于水平状态。

4. 连接电源在通风与空调设备安装完成后，需要接通电源。

在接通电源前，必须确保电源线路的可靠性和安全性，确保电源线路符合安装规范标准，避免电源线路短路、漏电等安全隐患。

5. 调试在通风与空调设备安装完成后，需要进行调试。

通风空调工程技术交底一、项目背景和目的本文档旨在对通风空调工程进行技术交底，确保施工人员对工程要求和技术规范有清晰的理解，以确保项目按照设计要求进行施工，达到预期的效果。

二、工程概述1. 工程名称：通风空调工程2. 工程地点：XX市XX区XX街道XX号3. 工程范围：包括通风系统和空调系统的安装和调试。

三、施工要求1. 施工人员资质要求：施工人员必须具备相关的通风空调工程施工经验和相应的资质证书。

2. 施工安全要求：施工人员必须严格遵守安全操作规程，佩戴个人防护装备，并注意施工现场的安全防护措施。

3. 施工质量要求：施工人员必须按照相关的技术标准和规范进行施工，确保工程质量符合设计要求。

四、通风系统技术交底1. 通风系统设计要求：- 通风系统应能够保证室内空气的新鲜和循环，满足舒适度和健康要求。

- 通风系统应根据房间的使用功能和人员密度进行合理的风量设计。

- 通风系统应考虑室内外温差、湿度、噪音等因素，采用合适的通风设备和控制方式。

2. 通风系统施工要求：- 通风管道的材料和尺寸应符合设计要求，安装时应注意管道的连接和密封性。

- 通风设备的安装位置应符合设计要求，设备应固定稳定，安装时应注意防震和减噪。

- 通风系统的电气控制系统应按照设计要求进行布线和连接，确保系统的正常运行。

3. 通风系统调试要求：- 通风系统安装完成后，必须进行系统调试，包括风量测试、温度控制测试等，确保系统能够正常运行。

- 调试过程中需要记录相关数据和参数，以便后期维护和调整。

五、空调系统技术交底1. 空调系统设计要求：- 空调系统应能够根据室内温度和湿度的变化，自动调节送风温度和风量，保持室内舒适度。

- 空调系统应根据房间的使用功能和人员密度进行合理的制冷和制热设计。

- 空调系统应考虑室内外温差、湿度、噪音等因素，采用合适的空调设备和控制方式。

2. 空调系统施工要求：- 空调管道的材料和尺寸应符合设计要求，安装时应注意管道的连接和密封性。

空调与通风风管系统安装技术交底1. 引言本文档旨在交底空调与通风风管系统的安装技术要点，以确保工作的质量和顺利进行。

2. 施工准备在开始安装空调与通风风管系统之前，必须进行以下准备工作：- 审查设计图纸和相关技术规范- 确定安装位置和布置方案- 准备所需工具和材料3. 安装步骤以下是安装空调与通风风管系统的基本步骤：3.1 准备安装位置- 清理和准备安装位置，确保没有障碍物和安全隐患。

3.2 安装风管系统- 根据设计要求和图纸，安装风管系统。

- 确保风管连接牢固，无漏风现象。

- 安装风口和气流调节装置，使风流均匀分布。

3.3 安装空调设备- 铺设管道和电缆以连接空调设备。

- 安装空调设备并进行固定，确保机组平稳运行。

- 连接电源和控制线路。

3.4 安装附属设备- 安装温湿度传感器、压力传感器等相关的附属设备。

- 连接附属设备到控制系统。

4. 质量控制在整个安装过程中，必须严格把控质量，确保安装符合技术要求和相关标准。

4.1 检查检测- 在安装完成后，对整个系统进行检查和检测，确保系统运行良好。

- 检查风管连接、电气线路等是否符合要求。

4.2 运行测试- 进行系统运行测试，包括温度控制、风量调节、制冷制热等功能性测试。

- 监测系统运行参数，如温度、湿度、压力等。

5. 完工交底在安装完成后，必须进行完工交底，将整个项目进行总结和归档，包括但不限于以下内容：- 安装报告和文件- 系统图纸和技术文档- 操作说明和维护手册- 完工合格证明以上是空调与通风风管系统的安装技术交底的基本内容，希望能够帮助您顺利进行安装工作。

如有任何疑问或需要进一步的信息，请随时与我们联系。

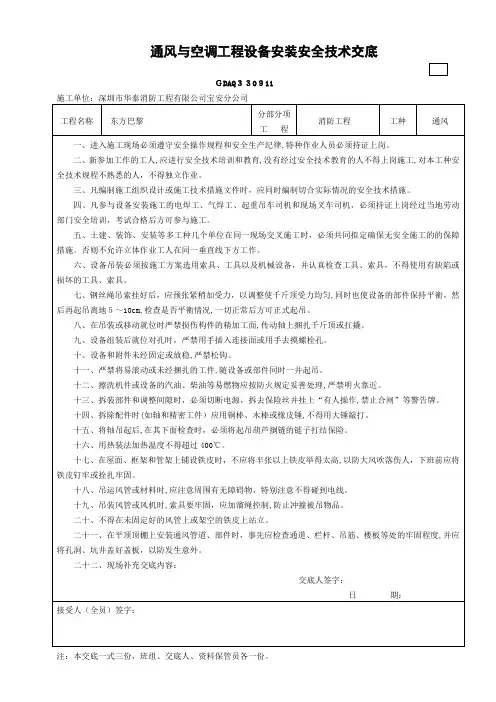

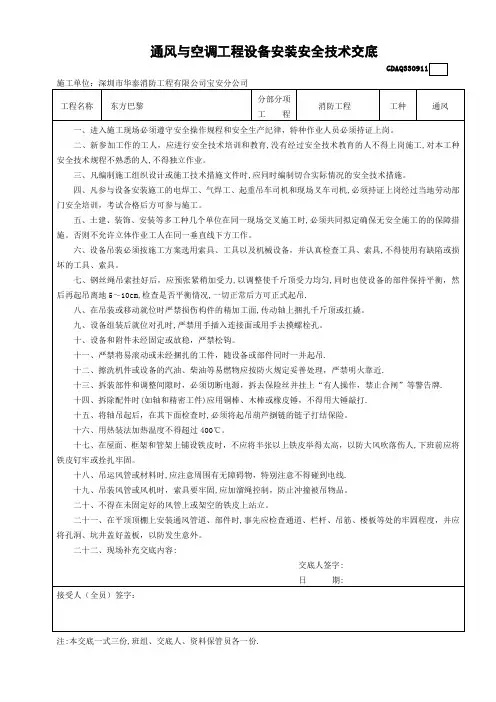

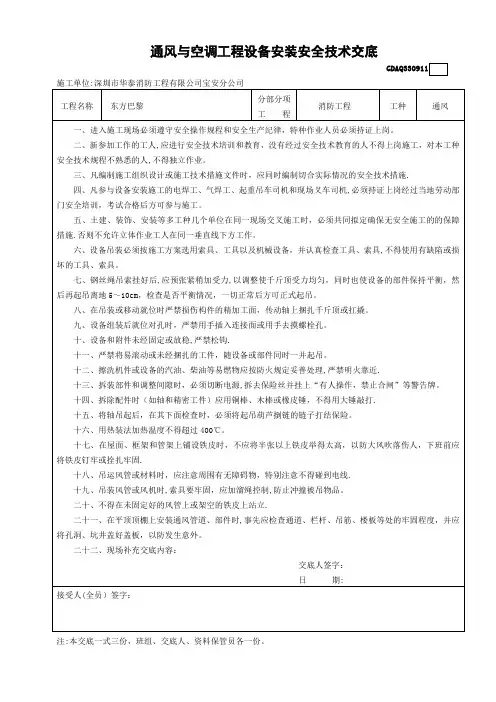

通风与空调工程设备安装安全技术交底为了确保通风与空调工程的设备安装过程安全可靠，本文将对通风与空调工程设备安装的安全技术进行交底。

安装人员需要严格按照以下步骤进行操作，并注意相关安全事项，确保工程的安全性。

1. 施工准备在进行通风与空调工程设备安装之前，施工人员需要进行全面的准备工作，包括现场勘测、材料准备以及安全防护措施的落实。

确保安装所需的设备、工具完备，对工程环境进行初步评估，以减少意外风险的发生。

2. 操作安全在进行具体的安装操作时，注意以下安全事项：2.1. 定期检查设备的安全性能，如电气接地、绝缘等，确保设备运行安全可靠。

2.2. 安装设备前，要确认设备与建筑物的结构相适应并多次验证设计方案。

2.3. 安装人员要遵循操作规程，熟悉设备操作方法，并佩戴好安全防护用品。

2.4. 严禁饮酒、吸烟等不利于操作安全的行为。

2.5. 安装现场要保持整洁，防止杂物堆积对操作造成干扰。

3. 电气安全通风与空调工程设备安装中，电气安全是至关重要的一部分。

操作人员需要遵循以下电气安全措施：3.1. 严禁擅自更换或拆卸电气设备部件，必要时需由专业电工操作。

3.2. 施工期间，设备及供电线路需与其他施工区域隔离，确保施工安全。

3.3. 安装电缆时，要遵循正确的敷设方法，并注意保护好电缆的绝缘层。

3.4. 维修现场需切断电源，确保操作人员的安全。

3.5. 对于高压设备的操作，必须由具有相应操作资质的人员进行，防止发生电击等危险。

4. 防火安全通风与空调工程设备安装过程中，防火安全是非常重要的一环。

施工人员需要重视以下防火安全事项：4.1. 严禁在设备安装区域携带易燃易爆物品，保持施工区域的清洁整齐。

4.2. 施工现场要设置专用的防火设施，包括灭火器、消防栓等，并确保其正常可用。

4.3. 高温设备安装完毕后，应定期检查防火涂料的保护效果，及时修补损坏处。

4.4. 安装过程中严禁进行明火作业，必要时采用非明火作业方式。

通风与空调安装工程技术交底A、通风系统：一、检查和测试的要点：A、检查各类管道原材料、部件、设备的品种、规格、型号、质量、质保资料及外观。

B、检查各类管道、风口、吸尘罩、排气罩、风帽等的制作和组装质量。

C、检查各类管道、部件、设备的安装位置、标高、坡度、法兰垫片的材质厚度、走向等及支吊架安装间距、牢固度。

D、检查金属空气处置室外壳成型，水池组装前的板件及焊接，挡水板的材质、折弯度、导水槽的尺寸、分段和组装，喷雾排管的材质、规格、尺寸、安装牢固度，空气处置室及净化空气机组的安装。

E、检查初效、中效、高效空气过滤器的消声器安装质量。

F、检查风机基础、接口安装质量。

G、检查防腐、隔热、保温、质量。

二、风管制作：A、防火风管的本体、框架与固定材料、密封垫料必需为不燃材料，其耐火品级应符合设计的规定；复合材料风管的覆面材料必需为不燃材料，内部的绝热材料应为不燃或难燃B1级，且对人体无害的材料。

B、圆形、矩形风管的直径、边长应符合设计规定；圆形弯管弯曲半径和最少节数，应按设计与标准图集制作，矩形管弯管可采纳内外弧形或内斜线矩形弯管，边长≥500mm时应设导流片；风管连接应采纳可拆卸形式，管长宜为~4m。

C、金属风管和配件的制作，其外径或外边长的许诺误差：当≤300mm时为-1~0mm，当>300mm时为2~0mm，其法兰内径或内边尺寸许诺误差为+1~+3mm，平面度许诺误差为2mm，矩形法兰两对角线之差不该大于3mm。

D、当矩形风管边长≥630mm和保温风管边长≥800mm时，且其管长度大于1200mm时，均应该采取加固方法；当中、高压风管段大于1200mm时，应采纳加固框形式加固；E、板材应该减少拼接，矩形风管底边宽≤900mm时，不该有插接缝，当>900mm时，应减少纵向接缝，且不得有横向接缝；风管所用的螺钉、螺丝、垫圈和铆钉应采纳镀锌或其它防腐方法，并非得用抽芯铆钉；F、圆形、矩形风管、法兰连接，应按设计要求制作；风管与法兰的连接采纳翻边时，翻边应平整，宽度应一致，且不该小于6mm，且不得有开裂、孔洞；G、钢板风管钢材厚度，按设计规定应知足排烟管高压系统要求；不燃无机玻璃钢风管厚度，按设计规定应知足排烟要求；H、风管必需通过工艺性的检测或验证，其强度和周密性要求应符合设计或以下规定：1)、风管的强度应能知足在１．５倍工作压力下接缝处无开裂；2)、矩形风管的许诺漏风量应符合以下规定：低压系统风管.ＱL ≤；中压系统风管.QM≤；高压系统风管.QH≤；(ＱL、ＱM、ＱH－系统风管在相应工作压力下，单位面积风管单位时刻内的许诺漏风量，Ｐ－指风管系统的工作压力）。
