机械原理（第七版）孙桓主编第2章一、平面机构结构分析1.组成机构的要素是和；构件是机构中的单元体。
2.具有、、等三个特征的构件组合体称为机器。
3.机器是由、、所组成的。
4.机器和机构的主要区别在于。
5.从机构结构观点来看，任何机构是由三部分组成。
6.运动副元素是指。
7.构件的自由度是指；机构的自由度是指。
8.两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留个自由度。
9.机构中的运动副是指。
10.机构具有确定的相对运动条件是原动件数机构的自由度。
11.在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与机构自由度的关系是。
12.平面运动副的最大约束数为，最小约束数为。
13.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为，至少为。
15.计算机机构自由度的目的是_________________________________________________________________________________________________________________ _________________。
16.在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。
17.计算平面机构自由度的公式为Ｆ= ，应用此公式时应注意判断：(A) 铰链，(B) 自由度，(C) 约束。
18.机构中的复合铰链是指；局部自由度是指；虚约束是指。
19.划分机构的杆组时应先按的杆组级别考虑，机构的级别按杆组中的级别确定。
20.机构运动简图是的简单图形。
31.任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的。
----------------------( )32.一种相同的机构组成不同的机器。
(A) 可以； (B) 不能33.机构中的构件是由一个或多个零件所组成，这些零件间产生任何相对运动。

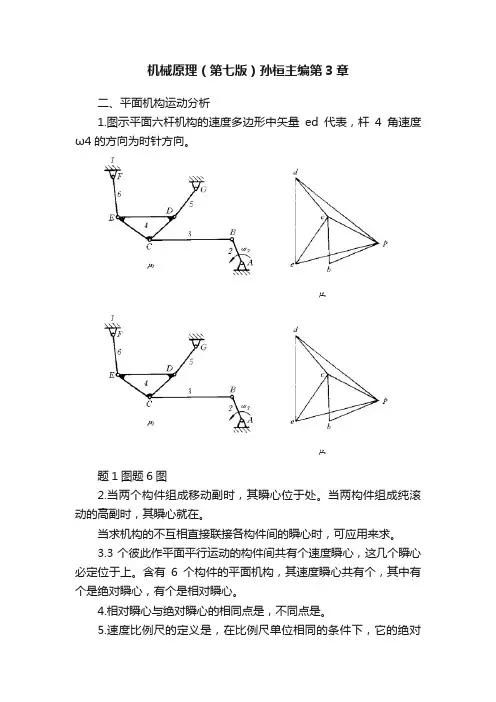

机械原理（第七版）孙桓主编第3章二、平面机构运动分析1.图示平面六杆机构的速度多边形中矢量ed代表，杆4角速度ω4的方向为时针方向。
题1图题6图2.当两个构件组成移动副时，其瞬心位于处。
当两构件组成纯滚动的高副时，其瞬心就在。
当求机构的不互相直接联接各构件间的瞬心时，可应用来求。
3.3个彼此作平面平行运动的构件间共有个速度瞬心，这几个瞬心必定位于上。
含有6个构件的平面机构，其速度瞬心共有个，其中有个是绝对瞬心，有个是相对瞬心。
4.相对瞬心与绝对瞬心的相同点是，不同点是。
5.速度比例尺的定义是，在比例尺单位相同的条件下，它的绝对值愈大，绘制出的速度多边形图形愈小。
6.图示为六杆机构的机构运动简图及速度多边形，图中矢量cd代表，杆3角速度ω3的方向为时针方向。
7.机构瞬心的数目Ｎ与机构的构件数k的关系是。
8.在机构运动分析图解法中，影像原理只适用于。
9.当两构件组成转动副时，其速度瞬心在处；组成移动副时，其速度瞬心在处；组成兼有相对滚动和滑动的平面高副时，其速度瞬心在上。
10.速度瞬心是两刚体上为零的重合点。
11.铰链四杆机构共有个速度瞬心，其中个是绝对瞬心，个是相对瞬心。
12.速度影像的相似原理只能应用于各点，而不能应用于机构的的各点。
13.作相对运动的3个构件的3个瞬心必。
14.当两构件组成转动副时，其瞬心就是。
15.在摆动导杆机构中，当导杆和滑块的相对运动为动，牵连运动为动时，两构件的重合点之间将有哥氏加速度。
哥氏加速度的大小为；方向与的方向一致。
16.相对运动瞬心是相对运动两构件上为零的重合点。
17.车轮在地面上纯滚动并以常速v前进，则轮缘上K点的绝对加速度αK=αk n=V K n/KP。
---------------------------------------( )18.高副两元素之间相对运动有滚动和滑动时，其瞬心就在两元素的接触点。
---( )19.在图示机构中，已知ω1及机构尺寸，为求解C 2点的加速度，只要列出一个矢量方程a C2=a B2+a n C2B2+a t C2B2就可以用图解法将a C2求出。
