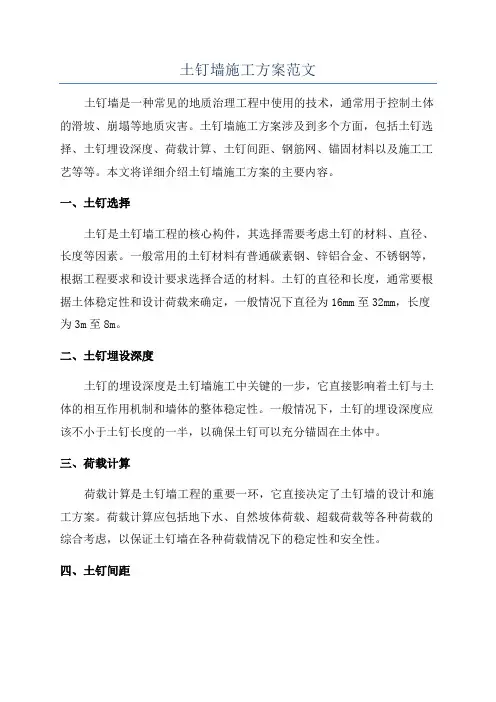

土钉墙施工方案一、前期准备工作1.1施工前的勘察:对施工区域进行勘察,确定钉墙的位置和规模,并了解地质条件,包括土层的性质、厚度、稳定性等。
1.2土钉墙设计:根据勘察结果,进行土钉墙的设计,确定土钉的长度、直径、间距等参数,并确定土钉墙的深度和坡度。
1.3材料准备:准备好所需的土钉、钢筋、钻孔机、钢筋切割机等工具和设备,以及水泥、砂浆等施工材料。
二、施工工序2.1给钉墙挖孔:根据设计要求,在土钉墙的位置进行钻孔,钻孔直径应满足土钉直径的要求,深度应根据设计要求确定。
2.2安装钢筋:将预制好的钢筋插入钻孔中,长度应满足设计要求,安装后应按设计要求进行固定。
2.3清理孔底:清理钻孔底部的杂物和泥土,确保孔底清洁,并排除孔底附近可能影响土钉使用的不良因素。
2.4喷射混凝土:使用喷射混凝土机将混凝土喷入钻孔中,填充孔隙,保证土钉与混凝土之间的紧密连接。
2.5施工土墙面:在土钉墙的正面进行土墙面施工,可以使用砖块、石材或其他建筑材料进行固定。
2.6桩基处理:如果土钉墙底部需要桩基处理,可以根据设计要求进行桩基安装和固定,确保土钉墙的稳定性。
三、施工要点和注意事项3.1施工现场的安全保护:施工现场需要设置围挡和警示标志,保证施工过程中的安全。
3.2钻孔施工的精确性:钻孔的位置、直径和深度需要按照设计要求精确施工,确保土钉的安装质量。
3.3钢筋的固定:钢筋在安装后需要按照设计要求进行固定,确保其与混凝土的连接牢固。
3.4喷射混凝土的均匀性:喷射混凝土需要均匀填充钻孔,避免空洞和松动现象。
3.5土墙的固定:土墙面的固定要牢固可靠,可以采用砖块、石材或其他建筑材料固定,确保土墙的稳定性和美观性。
3.6施工质量的检验与验收:每个施工工序都需要进行质量检验,确保施工质量符合设计要求,并进行最终验收。
四、施工后的维护与保养4.1施工后的养护:在施工完成后,需要进行适当的养护,对土钉墙进行浇水、保湿等处理,保证混凝土的强度和稳定性。
土钉墙施工专项方案土钉墙是一种新型的防护结构,它由土钉、锚固体和土工材料组成。
它具有结构简单、施工方便、造价低廉、抗震性能好等优点,因此在土木工程中得到广泛应用。
下面将详细介绍土钉墙的施工专项方案。
一、前期准备工作1.确定土钉墙的设计要求,包括土钉的长度、直径、间距等。
2.对施工现场进行勘察和设计,确定土钉墙的具体位置和尺寸。
3.准备所需的工具和设备,包括挖掘机、土钉钻机、注浆设备等。
二、土钉的施工1. 根据设计要求,在墙基坑底部或挡墙底部开钻孔,孔的直径与土钉直径相符,孔深一般比土钉长度多出50cm。
2.在钻孔中插入钢筋或钢板,与土钉呈垂直或倾斜状态,并进行固定。
3.制作好预制钢筋束,将其放入土钉孔中,注意与钢筋或钢板的连接。
4.在钢筋束的四周进行注浆,同时将黄土或混凝土充实到孔中,直至填满。
三、锚固体的施工1.在土钉墙的顶部和底部设置锚固体,一般用钢板、钢筋等材料制作。
2.将锚固体与土钉墙的钢筋或钢板连接,确保牢固稳定。
3.对锚固体进行固定,在墙体两侧进行注浆,将黄土或混凝土充实到孔中。
四、土工材料的施工1. 对土钉墙的填土进行分层填筑,每层厚度一般不超过30cm,每层填土后需进行夯实。
2.在墙体两侧进行垫层处理,一般选择土壤较好的黄土或混凝土。
3.在土钉墙表面进行绿化处理,选用适合生长的植物,以增加美观度和环境效益。
五、施工质量控制1.施工过程中要进行现场监理,确保施工质量符合设计要求。
2.对土钉墙的土工材料进行抽样检测,检验其密实度、承载力等性能。
3.对土钉墙进行静载试验,评估其工程质量和抗震性能。
六、安全措施和环保措施1.在施工现场设置安全警示标志,确保施工现场安全。
2.对施工人员进行安全教育培训,提高施工安全意识。
3.控制噪音、尘土排放等环境污染,保护周边环境。
以上就是土钉墙施工专项方案的详细介绍,通过合理的施工流程和控制措施,能够确保土钉墙的施工质量和工程效果。
同时,要注重施工过程中的安全和环保问题,保障施工的安全性和环境友好性。

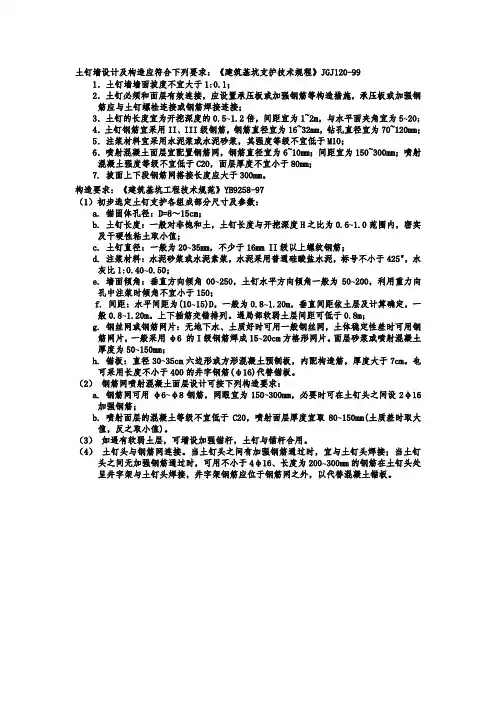

土钉墙设计及构造应符合下列要求:《建筑基坑支护技术规程》JGJ120-99 1.土钉墙墙面坡度不宜大于1:0.1;2.土钉必须和面层有效连接,应设置承压板或加强钢筋等构造措施,承压板或加强钢筋应与土钉螺栓连接或钢筋焊接连接;3.土钉的长度宜为开挖深度的0.5~1.2倍,间距宜为1~2m,与水平面夹角宜为5~20;4.土钉钢筋宜采用II、III级钢筋,钢筋直径宜为16~32mm,钻孔直径宜为70~120mm;5.注浆材料宜采用水泥浆或水泥砂浆,其强度等级不宜低于M10;6.喷射混凝土面层宜配置钢筋网,钢筋直径宜为6~10mm;间距宜为150~300mm;喷射混凝土强度等级不宜低于C20,面层厚度不宜小于80mm;7. 坡面上下段钢筋网搭接长度应大于300mm。
构造要求:《建筑基坑工程技术规范》YB9258-97(1)初步选定土钉支护各组成部分尺寸及参数:a. 锚固体孔径:D=8~15cm;b. 土钉长度:一般对非饱和土,土钉长度与开挖深度H之比为0.6~1.0范围内,密实及干硬性粘土取小值;c. 土钉直径:一般为20~35mm,不少于16mm II级以上螺纹钢筋;d. 注浆材料:水泥砂浆或水泥素浆,水泥采用普通硅酸盐水泥,标号不小于425",水灰比1:0.40~0.50;e. 墙面倾角:垂直方向倾角00~250,土钉水平方向倾角一般为50~200,利用重力向孔中注浆时倾角不宜小于150;f. 间距:水平间距为(10~15)D,一般为0.8~1.20m,垂直间距依土层及计算确定,一般0.8~1.20m。
上下插筋交错排列。
遇局部软弱土层间距可低于0.8m;g. 钢丝网或钢筋网片:无地下水、土质好时可用一般钢丝网,土体稳定性差时可用钢筋网片,一般采用φ6 的I级钢筋焊成15~20cm方格形网片。
面层砂浆或喷射混凝土厚度为50~150mm;h. 锚板:直径30~35cm六边形或方形混凝土预制板,内配构造筋,厚度大于7cm。
土钉墙施工土钉墙是一种原位土体加筋技术。
其构造为设置在坡体中的加筋杆件(即土钉或锚杆)与其周围土体牢固粘结形成的复合体,以及面层所构成的类似重力挡土墙的支护结构。
土钉墙墙面坡度不宜大于1:0.1,土钉必须和面层有效连接,应设置通长压筋、承压板或加强钢筋等构造措施,承压板或井字形钢筋应与土钉螺栓连接或钢筋焊接连接。
土钉墙基坑侧壁安全等级宜为二、三级的非软土场地,基坑深度不宜大于12米。
当地下水位高于基坑底面时,应采取降水或截水措施。
土钉墙属于重力式支护结构。
锚索(anchor cable):吊桥中在边孔将主缆进行锚固时,要将主缆分为许多股钢束分别锚于锚锭内,这些钢束便称之为锚索。
锚索是通过外端固定于坡面,另一端锚固在滑动面以内的稳定岩体中穿过边坡滑动面的预应力钢绞线,直接在滑面上产生抗滑阻力,增大抗滑摩擦阻力,使结构面处于压紧状态,以提高边坡岩体的整体性,从而从根本上改善岩体的力学性能,有效地控制岩体的位移,促使其稳定,达到整治顺层、滑坡及危岩、危石的目的。
土钉墙是由天然土体通过土钉墙就地加固并与喷射砼面板相结合,形成一个类似重力挡墙以此来抵抗墙后的土压力;从而保持开挖面的稳定,这个土挡墙称为土钉墙。
土钉墙是通过钻孔、插筋、注浆来设置的,一般称砂浆锚杆,也可以直接打入角钢、粗钢筋形成土钉。
土钉墙的做法与矿山加固坑道用的喷锚网加固岩体的做法类似,故也称为喷锚网加固边坡或喷锚网挡墙,建筑基坑与护坡技术规程JGJ120-99 正式定名为土钉墙。
土钉墙的发展50年代末期通过土层锚杆的使用使挡土结构有了新发展,在基坑开挖前先建造桩、地下连续墙、板桩等利用土层锚杆对其进行背拉从而形成锚杆式挡墙。
10年后出现了锚杆构造墙,它是利用砼构件排列在开挖过程中的土层表面,用锚杆进行背拉,这是一种可以与挖方工程同时进行作业的方式。
60年代出现了加筋土墙,一般在填方区如筑路、平整场地填方区域形成的挡土墙,在分层回填土方时分层铺放土工织物并于预制砼面板拉结,形成加筋土挡墙。
土钉墙支护方案
土钉墙支护是一种常见的土木工程支护方法,适用于边坡、挡土墙等土体工程。
其基本原理是利用钢筋混凝土土钉的
抗拉性能来固定土体,增强土体的稳定性。
土钉墙支护方案一般包括以下几个步骤:
1. 设计:根据工程要求和实际情况,确定土钉的设计参数,包括土钉的位置、数量、直径、埋置深度等。
2. 预处理:在进行土钉墙支护之前,需要进行一些预处理
工作,如清理边坡表面的杂草和杂物,处理边坡的地下水
问题等。
3. 钻孔:根据设计要求,在边坡上预先钻孔,形成土钉孔道。
钻孔的深度一般要超过边坡的稳定层,孔径和孔距根
据土钉的直径和设计要求确定。
4. 安装土钉:将钢筋混凝土土钉插入钻孔中,并用特殊的灌注材料填充孔道,形成土钉墙。
土钉的部分应露出边坡表面,以便与其他支护结构连接。
5. 连接支护结构:在土钉部分露出的边坡表面,可加装连接件,如横梁、护面板等,以增强土钉墙的整体稳定性。
6. 覆土:在土钉墙上覆盖一定厚度的土壤,以增加土钉墙的荷载,并提高整体稳定性。
土钉墙支护方案的具体设计和施工要根据实际情况进行调整,确保支护结构的稳定和安全。
在施工过程中要注意施工质量的控制,确保土钉墙的使用寿命和效果。

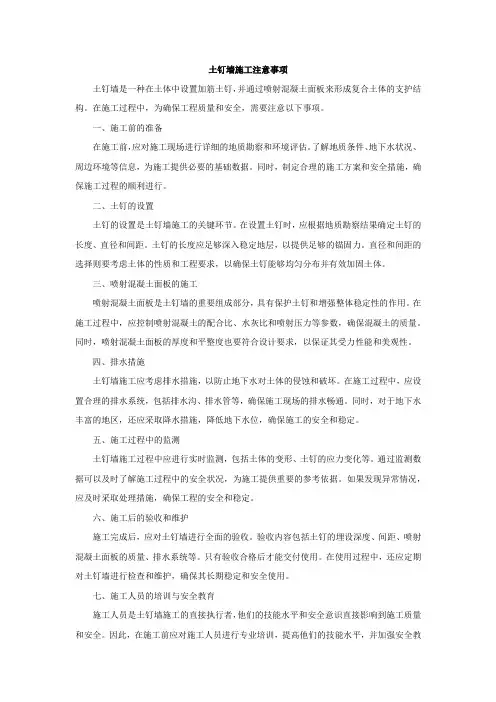

土钉墙施工注意事项土钉墙是一种在土体中设置加筋土钉,并通过喷射混凝土面板来形成复合土体的支护结构。
在施工过程中,为确保工程质量和安全,需要注意以下事项。
一、施工前的准备在施工前,应对施工现场进行详细的地质勘察和环境评估。
了解地质条件、地下水状况、周边环境等信息,为施工提供必要的基础数据。
同时,制定合理的施工方案和安全措施,确保施工过程的顺利进行。
二、土钉的设置土钉的设置是土钉墙施工的关键环节。
在设置土钉时,应根据地质勘察结果确定土钉的长度、直径和间距。
土钉的长度应足够深入稳定地层,以提供足够的锚固力。
直径和间距的选择则要考虑土体的性质和工程要求,以确保土钉能够均匀分布并有效加固土体。
三、喷射混凝土面板的施工喷射混凝土面板是土钉墙的重要组成部分,具有保护土钉和增强整体稳定性的作用。
在施工过程中,应控制喷射混凝土的配合比、水灰比和喷射压力等参数,确保混凝土的质量。
同时,喷射混凝土面板的厚度和平整度也要符合设计要求,以保证其受力性能和美观性。
四、排水措施土钉墙施工应考虑排水措施,以防止地下水对土体的侵蚀和破坏。
在施工过程中,应设置合理的排水系统,包括排水沟、排水管等,确保施工现场的排水畅通。
同时,对于地下水丰富的地区,还应采取降水措施,降低地下水位,确保施工的安全和稳定。
五、施工过程中的监测土钉墙施工过程中应进行实时监测,包括土体的变形、土钉的应力变化等。
通过监测数据可以及时了解施工过程中的安全状况,为施工提供重要的参考依据。
如果发现异常情况,应及时采取处理措施,确保工程的安全和稳定。
六、施工后的验收和维护施工完成后,应对土钉墙进行全面的验收。
验收内容包括土钉的埋设深度、间距、喷射混凝土面板的质量、排水系统等。
只有验收合格后才能交付使用。
在使用过程中,还应定期对土钉墙进行检查和维护,确保其长期稳定和安全使用。
七、施工人员的培训与安全教育施工人员是土钉墙施工的直接执行者,他们的技能水平和安全意识直接影响到施工质量和安全。

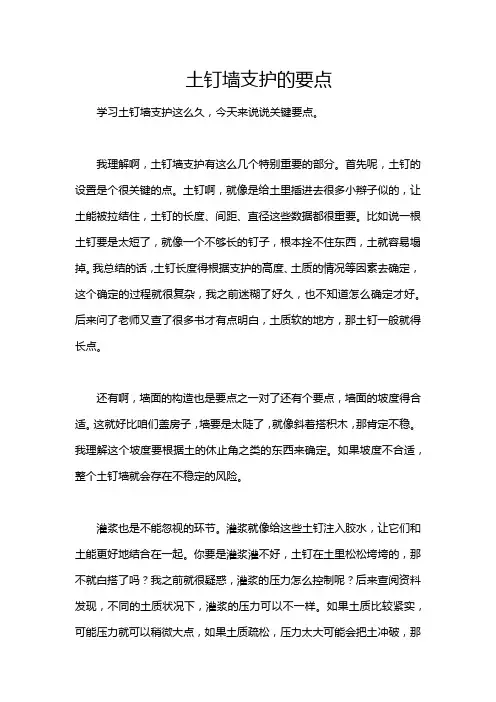

土钉墙支护的要点学习土钉墙支护这么久,今天来说说关键要点。
我理解啊,土钉墙支护有这么几个特别重要的部分。
首先呢,土钉的设置是个很关键的点。
土钉啊,就像是给土里插进去很多小辫子似的,让土能被拉结住,土钉的长度、间距、直径这些数据都很重要。
比如说一根土钉要是太短了,就像一个不够长的钉子,根本拴不住东西,土就容易塌掉。
我总结的话,土钉长度得根据支护的高度、土质的情况等因素去确定,这个确定的过程就很复杂,我之前迷糊了好久,也不知道怎么确定才好。
后来问了老师又查了很多书才有点明白,土质软的地方,那土钉一般就得长点。
还有啊,墙面的构造也是要点之一对了还有个要点,墙面的坡度得合适。
这就好比咱们盖房子,墙要是太陡了,就像斜着搭积木,那肯定不稳。
我理解这个坡度要根据土的休止角之类的东西来确定。
如果坡度不合适,整个土钉墙就会存在不稳定的风险。
灌浆也是不能忽视的环节。
灌浆就像给这些土钉注入胶水,让它们和土能更好地结合在一起。
你要是灌浆灌不好,土钉在土里松松垮垮的,那不就白搭了吗?我之前就很疑惑,灌浆的压力怎么控制呢?后来查阅资料发现,不同的土质状况下,灌浆的压力可以不一样。
如果土质比较紧实,可能压力就可以稍微大点,如果土质疏松,压力太大可能会把土冲破,那就起不到加固的作用了。
说到学习这些要点啊,我还有个小技巧分享。
我会把土钉墙支护想象成搭一个大架子。
土钉就是架子的骨架,墙面是外皮,灌浆就是它们之间的黏合剂。
这样就好记忆多了。
此外,参考书籍像《岩土工程支护技术》啥的对理解很有帮助。
咱们学习嘛,就得不断去理解、总结,遇到不懂的地方就多去查查资料问问人。
不过我也知道我理解的还不全面,随着学习的深入肯定还会发现更多要注意的点。
但是就目前来说,这几个要点真的在土钉墙支护里是重中之重啊。
另外,分层开挖也是非常重要的。
每次开挖的深度可一定要控制好了。
就好像咱们吃蛋糕,不能一下子挖一大块,不然蛋糕就不成型塌陷了,土也是一样的。
如果一次性开挖过深,上层土钉墙还没来得及发挥作用,下面的土就失去支撑了,容易造成坍塌事故。

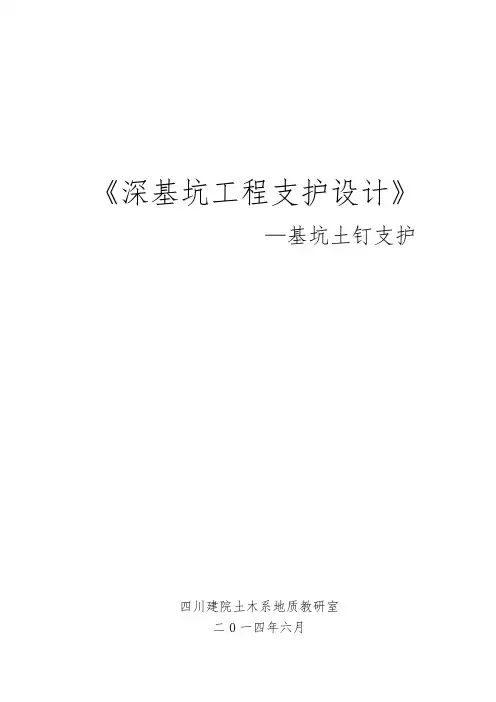

《深基坑工程支护设计》—基坑土钉支护四川建院土木系地质教研室二0一四年六月目录1.土钉墙支护设计理论2.基坑土钉墙支护设计任务书3.基坑土钉墙支护设计指导书4.本次设计的相关资料1.土钉墙支护设计理论1.1概述1.1.1 基坑支护的作用基坑开挖后,形成临空面,在基坑土体自身重量、地表荷载、地下水渗透作用下,可能产生破坏或过大变形,危及基础施工或周围建筑物的安全,因此,须对基坑侧壁采取一定的措施进行支护。
1.1.2 土钉墙及土钉的定义、支护原理土钉墙:由土钉、被加固的土体、面层组成的支护结构。
土钉墙支护在某些施工企业也称为喷锚支护。
其组成如图1.1.2-1所示:图1.1.2-1 土钉墙剖面示意图土钉:用来加固、锚固现场原位土体的细长杆件。
通常采用土中钻孔,置入变形钢筋,并沿孔全长注浆的方法做成。
土钉依靠与土体之间的界面粘结力或摩擦力,在土体发生变形的条件下被动受力,并主要承受拉力作用。
土钉也可用钢管、角钢直接击入土中,并全长注浆的方法做成。
面层:在土钉端部沿水平方向及竖向焊接加强钢筋,在加强钢筋上焊接分布钢筋,再喷射混凝土制作而成。
加固原理:基坑临空面形成后,侧壁土体有向临空面位移的趋势,及沿某一潜在破坏面破坏的趋势,置入土钉后,土钉承受了由周围土体及面层传递过来的土压力,把土压力传递至稳定的土层中去,从而阻止了侧壁土体向基坑方向的位移;土钉加固土体使土体强度提高,并由于土钉的拉力,使潜在破坏面上的法向应力增大,因而摩擦力增大,阻止基坑侧壁沿某一潜在破坏面破坏。
1.1.3 土钉墙的适用条件1.基坑侧壁安全等级宜为二、三级的非软土场地(基坑侧壁安全等级根据侧壁破坏后果的严重程度划分)。
2.基坑深度不宜大于12m。
3.当地下水位高于坑底面时,应采取降水或截水措施。
当土质较差,且基坑边坡靠近重要建筑设施,需要严格控制支护变形时,宜开挖前先沿基坑边缘设置密排的竖向微型桩(见图1.1.3-1),其间距不宜大于1m,深入基坑底部1~3m。
