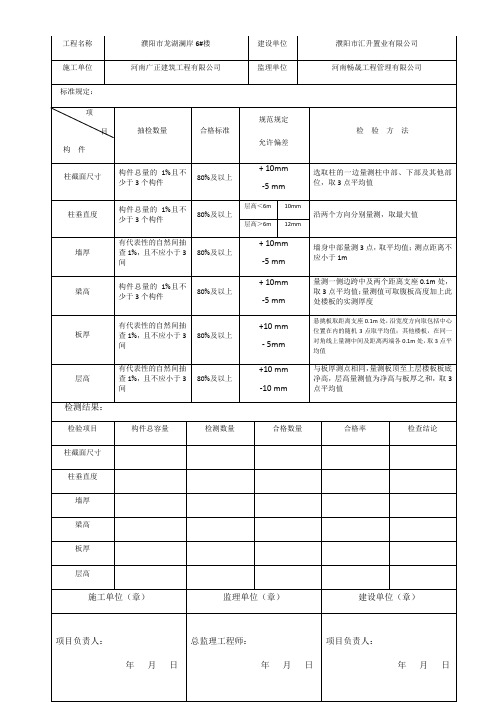

工程名称濮阳市龙湖澜岸6#楼建设单位濮阳市汇升置业有限公司施工单位河南广正建筑工程有限公司监理单位河南畅晟工程管理有限公司标准规定：项目构件抽检数量合格标准规范规定允许偏差检验方法柱截面尺寸构件总量的1%且不少于3个构件80%及以上+ 10mm-5 mm选取柱的一边量测柱中部、下部及其他部位，取3点平均值柱垂直度构件总量的1%且不少于3个构件80%及以上层高＜6m 10mm沿两个方向分别量测，取最大值层高＞6m 12mm墙厚有代表性的自然间抽查1%，且不应小于3间80%及以上+ 10mm-5 mm墙身中部量测3点，取平均值；测点距离不应小于1m梁高构件总量的1%且不少于3个构件80%及以上+ 10mm-5 mm量测一侧边跨中及两个距离支座0.1m处，取3点平均值；量测值可取腹板高度加上此处楼板的实测厚度板厚有代表性的自然间抽查1%，且不应小于3间80%及以上+10 mm- 5mm悬挑板取距离支座0.1m处，沿宽度方向取包括中心位置在内的随机3点取平均值；其他楼板，在同一对角线上量测中间及距离两端各0.1m处，取3点平均值层高有代表性的自然间抽查1%，且不应小于3间80%及以上+10 mm-10 mm与板厚测点相同，量测板顶至上层楼板板底净高，层高量测值为净高与板厚之和，取3点平均值检测结果：检验项目构件总容量检测数量合格数量合格率检查结论柱截面尺寸柱垂直度墙厚梁高板厚层高施工单位（章）监理单位（章）建设单位（章）项目负责人：年月日总监理工程师：年月日项目负责人：年月日结构实体位置与尺寸偏差检验汇总表结构实体位置与尺寸偏差质量检验记录表Ⅰ单位：mm 工程名称濮阳市龙湖澜岸6#楼检验项目柱截面尺寸建设单位濮阳市汇升置业有限公司允许偏差+ 10mm，-5 mm监理单位河南畅晟工程管理有限公司构件总数量施工单位河南广正建筑工程有限公司检验数量序号轴线位置设计值检验记录偏差值备注实测数1实测数2实测数3平均值施工单位监理单位建设单位项目经理：验收人员：年月日总监理工程师：验收人员：年月日项目负责人：验收人员：年月日结构实体位置与尺寸偏差质量检验记录表Ⅱ单位：mm 工程名称濮阳市龙湖澜岸6#楼检验项目柱垂直度建设单位濮阳市汇升置业有限公司允许偏差层高＜6m 10mm层高＜6m 12mm监理单位河南畅晟工程管理有限公司构件总数量施工单位河南广正建筑工程有限公司检验数量序号轴线位置检验记录误差值备注实测数1实测数2施工单位监理单位建设单位项目经理：验收人员：年月日总监理工程师：验收人员：年月日项目负责人：验收人员：年月日结构实体位置与尺寸偏差质量检验记录表Ⅲ单位：mm 工程名称濮阳市龙湖澜岸6#楼检验项目墙厚建设单位濮阳市汇升置业有限公司允许偏差+ 10mm，-5 mm监理单位河南畅晟工程管理有限公司构件总数量施工单位河南广正建筑工程有限公司检验数量序号轴线位置设计值检验记录偏差值备注实测数1实测数2实测数3平均值施工单位监理单位建设单位项目经理：验收人员：年月日总监理工程师：验收人员：年月日项目负责人：验收人员：年月日结构实体位置与尺寸偏差质量检验记录表Ⅳ单位：mm 工程名称濮阳市龙湖澜岸6#楼检验项目梁高建设单位濮阳市汇升置业有限公司允许偏差+ 10mm，-5 mm监理单位河南畅晟工程管理有限公司构件总数量施工单位河南广正建筑工程有限公司检验数量序号轴线位置设计值检验记录偏差值备注实测数1实测数2实测数3平均值施工单位监理单位建设单位项目经理：验收人员：年月日总监理工程师：验收人员：年月日项目负责人：验收人员：年月日结构实体位置与尺寸偏差质量检验记录表Ⅴ单位：mm 工程名称濮阳市龙湖澜岸6#楼检验项目板厚建设单位濮阳市汇升置业有限公司允许偏差+ 10mm，-5 mm监理单位河南畅晟工程管理有限公司构件总数量施工单位河南广正建筑工程有限公司检验数量序号轴线位置设计值检验记录偏差值备注实测数1实测数2实测数3平均值施工单位监理单位建设单位项目经理：验收人员：年月日总监理工程师：验收人员：年月日项目负责人：验收人员：年月日结构实体位置与尺寸偏差质量检验记录表Ⅵ单位：mm 工程名称濮阳市龙湖澜岸6#楼检验项目层高建设单位濮阳市汇升置业有限公司允许偏差+ 10mm，-10 mm监理单位河南畅晟工程管理有限公司构件总数量施工单位河南广正建筑工程有限公司检验数量序号轴线位置设计值检验记录偏差值备注实测数1实测数2实测数3平均值施工单位监理单位建设单位项目经理：验收人员：年月日总监理工程师：验收人员：年月日项目负责人：验收人员：年月日。
注：1、混凝土实体检验应在分项工程质量验收后及时进行；2、检验操作人员应经过专门培训、检验仪器应签定校准合格，龄期在60天以内的混凝土可不测碳化深度。
混凝土工程结构实体检验记录表二
扫描法检验钢筋位置保护层记录建设单位及工程名称：检验日期
注：1、混凝土实体检验应在分项工程质量验收后及时进行；
2、检验操作人员应经过专门培训、检验仪器应签定校准合格
混凝土工程结构实体检验记录表三
同条件养护混凝土试块强度检验记录汇总建设单位及工程名称：
项目施工技术负责人：
专业监理工程师（建设单位项目专业技术负责人）：
混凝土工程结构实体检验记录表四
混凝土工程结构实体检验汇总表建设单位及工程名称
项目施工技术负责人：
专业监理工程师（建设单位项目专业技术负责人）：
专业word可编辑。
混凝土工程结构实体检验记录表一
回弹法检验混凝土抗压强度记录
建设单位及工程名称：检验日期：
注：1、混凝土实体检验应在分项工程质量验收后及时进行；2、检验操作人员应经过专门培训、检验仪器应签定校准合格，龄期在60天以内的混凝土可不测碳化深度。
扫描法检验钢筋位置保护层记录
建设单位及工程名称：检验日期：
注：1、混凝土实体检验应在分项工程质量验收后及时进行；
2、检验操作人员应经过专门培训、检验仪器应签定校准合格。
同条件养护混凝土试块强度检验记录汇总建设单位及工程名称：
项目施工技术负责人：
专业监理工程师（建设单位项目专业技术负责人）：
所谓的光辉岁月，并不是以后，闪耀的日子，而是无人问津时，你对梦想的偏执。
混凝土工程结构实体检验记录表四
混凝土工程结构实体检验汇总表
建设单位及工程名称：
项目施工技术负责人：
专业监理工程师（建设单位项目专业技术负责人）：
同是寒窗苦读，怎愿甘拜下风！。
建筑结构实体质量检查检验用表————————————————————————————————作者 :————————————————————————————————日期：附件二建筑结构实体质量检查检验用表表 2. １ 建筑结构工程原材料及实体检查检验要求检 查 检查检验数量项 目施工自查监理平行检验钢筋按进场批次。
按同期进场、同品种、同一规格、同一工检查 检查 不合格 方法用表 处理方法施工、监表 2.2 理 共 同原 模板程为一批进行验收 ; 清理保养每周转一次 材应验收一次料砖 (砌 每日进场的同厂家、同品种、同规格为一块）批 ,每批抽 20 块进行外观质量检验坍落度每车检验一次 每十车检验一次实 --－--－-每一楼层同一类型构体件各不少于２个检 回弹 验检测每层梁、板构件钢 不少于 10 个，目 测 和 表２ .3 钢 尺 量 测检查表 2.4用 坍 落 度 检 测器 和 钢 表２ .5尺 量 测 检查回 弹 仪 表 2.6检测原材料平行检验不合格的应加倍进行检验 , 加倍检验仍不合格的应做退货处理，也不得用于工程。
混凝土强度回弹 平行检验不合格的 应委托有资质的检测单位进行检测。
检测结果仍不合格的按质量问题处理。
筋 其中悬挑等主每层不少于 2 个保护 要受力构件所层占的比例不宜小于 50%每一楼层同一 每一楼层同一类型构类型构件不少件不少于 2 个非 破 损表２ .法、局部 ７实体平行检验不合 破损法格的应对 同一楼层同一类型构件 加倍进行检验 , 加倍检验仍不合格的 , 按质量钢 尺 量 表２ . 问题处理。
测８构件于 1０个尺寸轴线每一楼层不少于 10 条钢 尺 或 表 2．9红 外 线平行检验不合格的，全数检测10 个层高每一楼层不少于 测 距 仪 按质量问题处理。
自然间量测1、实体平行检验是在施工单位自检合格后实施， 平行检验应有一半数量复核施工单位自检的数据。
2、实体平行检验结果与施工单位自检数据有较大偏差时，应共同重新检测或委托有资质的检测单说位进行检测 , 找出原因后 , 对相应楼层重新进行自检和平行检验。
