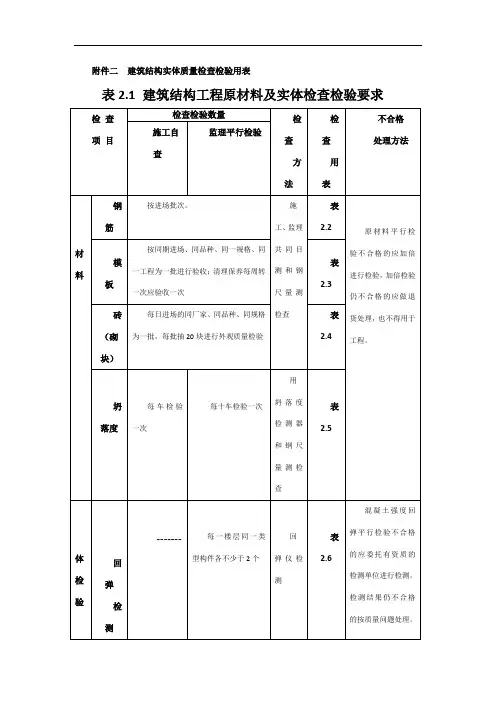

附件二建筑结构实体质量检查检验用表表2.1 建筑结构工程原材料及实体检查检验要求表2。
2、钢筋进场外观检验（报验）记录工程名称：如意山水（戴村）保障房二期二标段编号：说明1、施工单位的专职质检员、材料员与监理机构的监理工程师、监理员一起进行检验。
2、直径偏差允许值：交货为A级不小于0.3mm，交货为B级不小于0。
4mm；偏差超过允许值的应退货或降级使用。
3、外观质量：钢筋应平直、无损伤，钢筋表面不得有裂纹、起皮、油污、颗粒状或片状老锈等，并在相应栏内填“有"或“无”，平直栏直接填“平直”或“弯曲”。
4、产品标牌上的标识炉批号应与质量保证书上一致，并做好记录。
当不一致时，应查明材料来源，否则应退货。
5、当钢筋表面存在裂纹、起皮应退货;若存在损伤、不平直应剔出退货；存在油污应清理干净；存在颗粒状或片状老锈应除尽，若影响截面尺寸，应降级处理。
6、外观检查合格后，应及时见证取样送有资质的检测机构进行复试，复试合格后方可使用。
表2.3、模板试拼装及周转检验（报验)记录说明:1、木模的拼装和保养更换的验收由施工单位的质量员、技术员(施工员）和监理机构的专业监理工程师、监理员一起进行，并以每一流水施工段为一个检验批。
2、木模板材厚度不得出现负偏差，起皮和脱胶应更换。
3、模板每周转一次应对保养更换情况进行检查记录，在本表相应栏内填“块数”.4、脱模剂应有出厂合格证,不得使用废机油等污染性强的替代产品，并在相应栏内填涂刷了隔离剂的模板“块数”。
表2.4 砖（砌块)外观检验（报验）记录工程名称编号说明1、每日进场(同一生产厂、同品种、同规格)的砖(砌块）为一检查批，由施工单位的材料员、质量员、监理单位的专业监理工程师、监理员等一起随机抽取20块砖（砌块）对几何尺寸、外观质量等进行检查验收.2、当检查有四块砖（砌块)存在不合格指标时，应双倍取样，仍有八块及以上的砖（砌块)存在不合格指标时，判定该批砖（砌块)为不合格,应退货.3、每一次采购进场的同一生产厂、同品种、同规格的砖（砌块）应至少提供一份合格证或新产品准用证（或相关文件），并将证件编号填写在本表相应栏内。
最新版结构实体检测汇总表
质量检查员：监理工程师：
一、说明：
1、上表所指结构实体检测，即工程建设单位委托有资质的单位（或监督抽检）对部分已完工的结构实物质量进行的现场抽样检测。
2、本表应按工程不同施工阶段分别进行填写，主要包括以下检测项目：
地基基础阶段：土工试验、桩身完整性、承载力等检测；
主体阶段：混凝土强度（回弹或取芯）、砂浆强度（墙体取芯或砂浆筒压）、混凝土保护层厚度、钢结构焊缝检测、后锚固拉拔检测等。
竣工阶段：沉降观测结论报告。
3、检测数量填写时，混凝土保护层检测应填写检测构件数量、后锚固拉拔检测填写后锚筋（栓）实测数量。
二、下表说明：
1、下表所指功能性检测，即工程建设单位委托有资质的单位（或监督抽检）对装饰装修、安装阶段已完工的实物质量进行现场抽样检测。
2、主要包括以下检测项目：
装饰装修阶段：幕墙现场淋水试验、门窗现场气密性试验、水密性检测、面砖拉拔、保温层粘贴强度等。
安装阶段：绝缘接地电阻、防雷、通球、环境、现场热工性能、智能等检测，空调测试等。
附件二建筑结构实体质量检查检验用表表2.1 建筑结构工程原材料及实体检查检验要求表2.2、钢筋进场外观检验（报验）记录工程名称: 如意山水（戴村）保障房二期二标段编号:说明1、施工单位的专职质检员、材料员与监理机构的监理工程师、监理员一起进行检验。
2、直径偏差允许值：交货为A级不小于0.3mm，交货为B级不小于0.4mm；偏差超过允许值的应退货或降级使用。
3、外观质量：钢筋应平直、无损伤，钢筋表面不得有裂纹、起皮、油污、颗粒状或片状老锈等，并在相应栏内填“有”或“无”，平直栏直接填“平直”或“弯曲”。
4、产品标牌上的标识炉批号应与质量保证书上一致，并做好记录。
当不一致时，应查明材料来源，否则应退货。
5、当钢筋表面存在裂纹、起皮应退货；若存在损伤、不平直应剔出退货；存在油污应清理干净；存在颗粒状或片状老锈应除尽，若影响截面尺寸，应降级处理。
6、外观检查合格后，应及时见证取样送有资质的检测机构进行复试，复试合格后方可使用。
表2.3、模板试拼装及周转检验（报验）记录工程名称编号说明：1、木模的拼装和保养更换的验收由施工单位的质量员、技术员（施工员）和监理机构的专业监理工程师、监理员一起进行，并以每一流水施工段为一个检验批。
2、木模板材厚度不得出现负偏差，起皮和脱胶应更换。
3、模板每周转一次应对保养更换情况进行检查记录，在本表相应栏内填“块数”。
4、脱模剂应有出厂合格证，不得使用废机油等污染性强的替代产品，并在相应栏内填涂刷了隔离剂的模板“块数”。
表2.4 砖（砌块）外观检验（报验）记录工程名称编号说明1、每日进场（同一生产厂、同品种、同规格）的砖（砌块）为一检查批，由施工单位的材料员、质量员、监理单位的专业监理工程师、监理员等一起随机抽取20块砖（砌块）对几何尺寸、外观质量等进行检查验收。
2、当检查有四块砖（砌块）存在不合格指标时，应双倍取样，仍有八块及以上的砖（砌块）存在不合格指标时，判定该批砖（砌块）为不合格，应退货。

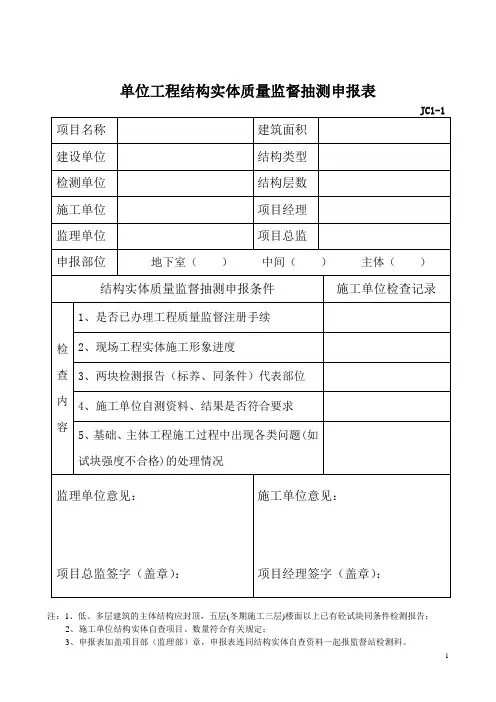

单位工程结构实体质量监督抽测申报表
注：1、低、多层建筑的主体结构应封顶，五层(冬期施工三层)楼面以上已有砼试块同条件检测报告；
2、施工单位结构实体自查项目、数量符合有关规定；
3、申报表加盖项目部（监理部）章，申报表连同结构实体自查资料一起报监督站检测科。

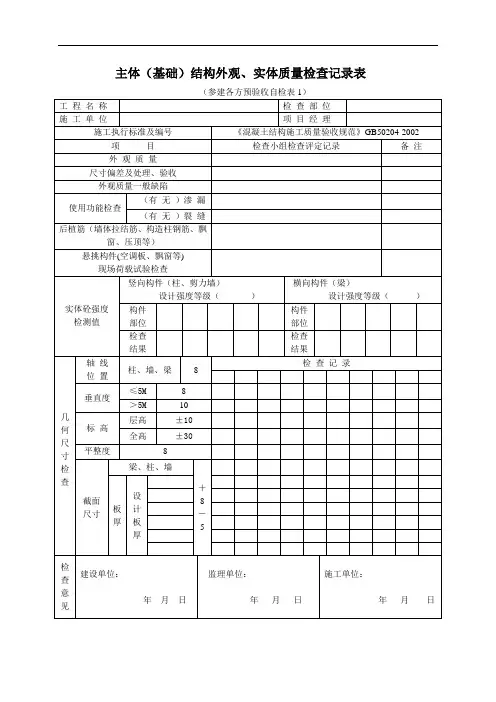

工程实体质量自检评定表
附表二：钢筋混凝土保护层厚度实测表
监理单位见证人：施工单位检测人：
附表三：现浇板厚度检查表
注：找平层与现浇板一次浇筑，需提供设计文件或施工方案等资料。
监理单位见证人：施工单位检测人：
附表五：砼同条件养护试块强度汇总表
监理单位见证人：施工单位填表人：
附表六：砂浆试块抗压强度汇总表
监理单位见证人：施工单位填表人：
附表一：回弹法检测混凝土强度记录
7
附表四：室内空间尺寸检查表
监理单位见证人：施工单位检测人：
8。

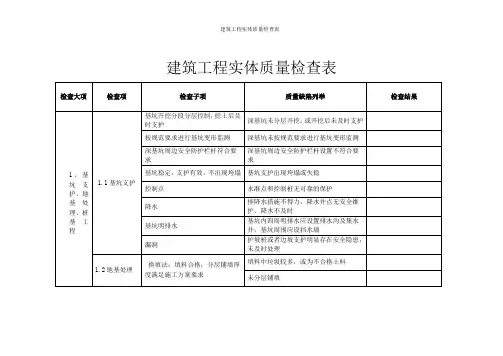

房屋建筑工程实体质量检查表受检单位受检项目检查人日期序号检查内容与打分标准标准分实得分1.地基与基础1地基标高、基槽宽度、桩顶标高、桩位偏差不符合要求的，每发现一处扣1分，发现3处（含）以上的扣5分。
52土方开挖的标高、表面平整度、基坑周边荷载不符合要求的，每发现一处扣1分，发现3处（含）以上的扣5分。
53地下防水卷材的搭接宽度、粘贴质量、防水保护层等不符合要求的，以及其它防水做法不符合设计和规范要求的，每发现一处扣1分，发现3处（含）以上的扣5分。
54地下室外墙或底板渗漏点，每层发现数量不超过3处扣2分，超过3处（含）扣5分。
52.主体结构5地下室防水砼以及主体结构砼回弹强度值达不到设计强度的扣5分。
56主体砼结构二次接茬漏浆、错台，每层发现数量不超过3处或每单元发现层数不超过3层的扣2分，每层发现数量超过3处（含）或每单元发现层数超过3层（含）的扣5分。
57主体砼结构洞口（包括盘箱洞口）变形，每层发现数量不超过3处或每单元发现层数不超过3层的扣2分，每层发现数量超过3处（含）或每单元发现层数超过3层（含）的扣4分，变形超过25mm且数量较多的扣5分。
58主体砼剪力墙扭曲变形，每层发现数量不超过3处或每单元发现层数不超过3层的扣2分，每层发现数量超过3处（含）或每单元发现层数超过3层（含）的扣5分。
59主体砼结构墙体、柱垂直度、平整度超差，每层发现数量不超过3处或每单元发现层数不超过3层的扣1分，每层发现数量超过3处（含）或每单元发现层数超过3层（含）的扣5分。
510主体砼结构产生麻面面积超过1㎡，每层发现数量不超过3处或每单元发现层数不超过3层的扣2分，每层发现数量超过3处（含）或每单元发现层数超过3层（含）的扣5分。
511主体砼结构出现孔洞、露筋、夹渣、烂根的，每发现一处扣2分，发现3处（含）以上的扣5分。
512主体砼顶板保护层不够表面看出钢筋返锈的，每发现一处扣1分，每单元或每层楼发现3处（含）以上的扣5分。
表1：中国建设工程鲁班奖（国家优质工程）推荐工程综合评价表工程名称：实得总分：推荐单位（盖章）：填表日期：注：1、“安全、适用、美观”评价项目一栏，工业交通水利和市政园林工程的评价采用两组分值，括号内的分值是侧重桥梁、隧道、大坝等工程。
2、“技术进步与创新”一栏，按工程所显示的最高技术水平评分，不重复计分。
3、综合评价得分90分以上为“上好”，85分以上至90分及以下为“好”，85分及以下为“较好”。
表2中国建设工程鲁班奖（国家优质工程）复查分项评价表专家签字：填表时间：表3-0：中国建设工程鲁班奖（国家优质工程）复查申报资料复核表2、*项目为否决性指标，原则上应提供原件，符合要求方可进行现场复查。
3、审核复查情况需填写怎么文件编号。
表3-1：中国建设工程鲁班奖（国家优质工程）房屋建筑地基基础与主体结构工程实体质量复查评价表小计：注：该表满分100分（按工程实际得分率），在综合评价表1里，还打分表的权重为0.25'.表3-2-1：中国建设工程鲁班奖（国家优质工程）屋面与装饰装修工程实体质量复查评价表工程名称：'.表3-2-2：中国建设工程鲁班奖（国家优质工程）屋面与装饰装修工程实体质量复查评价表工程名称：'.表3-2-3：中国建设工程鲁班奖（国家优质工程）屋面与装饰装修工程实体质量复查评价表工程名称：'.表3-2-4：中国建设工程鲁班奖（国家优质工程）屋面与装饰装修工程实体质量复查评价表工程名称：'.表3-2-5：中国建设工程鲁班奖（国家优质工程）屋面与装饰装修工程实体质量复查评价表工程名称：专家签字:注：该表满分100分（按工程实际得分率），在综合评价表1里，该打分表的权重为0.2。
'.表3-3：中国建设工程鲁班奖（国家优质工程）给排水及采暖工程实体质量复查评价表工程名称：'.注：1、在推荐综合评价表（表1）里安装工程的分值为20分，该打分表的分配分值为4分，该表打分按总分100进行打分，打完后按4分制进行换算。
建筑结构实体质量检查检验用表————————————————————————————————作者 :————————————————————————————————日期：附件二建筑结构实体质量检查检验用表表 2. １ 建筑结构工程原材料及实体检查检验要求检 查 检查检验数量项 目施工自查监理平行检验钢筋按进场批次。
按同期进场、同品种、同一规格、同一工检查 检查 不合格 方法用表 处理方法施工、监表 2.2 理 共 同原 模板程为一批进行验收 ; 清理保养每周转一次 材应验收一次料砖 (砌 每日进场的同厂家、同品种、同规格为一块）批 ,每批抽 20 块进行外观质量检验坍落度每车检验一次 每十车检验一次实 --－--－-每一楼层同一类型构体件各不少于２个检 回弹 验检测每层梁、板构件钢 不少于 10 个，目 测 和 表２ .3 钢 尺 量 测检查表 2.4用 坍 落 度 检 测器 和 钢 表２ .5尺 量 测 检查回 弹 仪 表 2.6检测原材料平行检验不合格的应加倍进行检验 , 加倍检验仍不合格的应做退货处理，也不得用于工程。
混凝土强度回弹 平行检验不合格的 应委托有资质的检测单位进行检测。
检测结果仍不合格的按质量问题处理。
筋 其中悬挑等主每层不少于 2 个保护 要受力构件所层占的比例不宜小于 50%每一楼层同一 每一楼层同一类型构类型构件不少件不少于 2 个非 破 损表２ .法、局部 ７实体平行检验不合 破损法格的应对 同一楼层同一类型构件 加倍进行检验 , 加倍检验仍不合格的 , 按质量钢 尺 量 表２ . 问题处理。
测８构件于 1０个尺寸轴线每一楼层不少于 10 条钢 尺 或 表 2．9红 外 线平行检验不合格的，全数检测10 个层高每一楼层不少于 测 距 仪 按质量问题处理。
自然间量测1、实体平行检验是在施工单位自检合格后实施， 平行检验应有一半数量复核施工单位自检的数据。
2、实体平行检验结果与施工单位自检数据有较大偏差时，应共同重新检测或委托有资质的检测单说位进行检测 , 找出原因后 , 对相应楼层重新进行自检和平行检验。

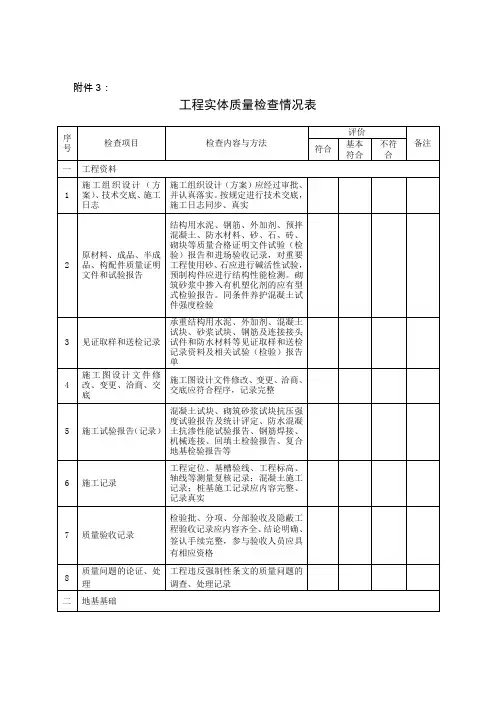

建筑工程实体质量检查情况表注：1、在建工程实体质量检查，按形象进度对应检查部位的□处打V,并对检查情况中的符合项在□处打V、不符合项在□处打X、空缺项在□打/。
2、参照《关于加强我市建筑工程实体质量控制有关事项的通知》、《珠海市蒸压加气混凝土填充墙工程专项技术措施》和《抗震设防说明》进行检查。
抗震设防说明1、抗震等级一、二级划分：构2、 包括柱净高两端加密箍筋和节点内箍筋3、 拉结筋间距在有水平构造腰梁或系梁时可根据具体情况进行调整为 600mm ；4、 钢筋锚固长度la 应按混凝土强度等级不同而变化，具体应按设计文件规 定执行。
可以参考下表：纵向受拉钢筋的最小锚固长度lae抗震等级 一二级抗震三级抗震钢筋种类 HPB235HRB335 HRB400/B400 HPB235 HRB335 HRB400/RRB400混C20 36d 44d/49d 53d/59d 33d 40d/44d 49d/54d 凝C25 31d 38d/42d 46d/51d 28d 35d/39d 42d/47d 土 C30 28d 34d/38d 41d/46d 25d 31d/35d 37d/41d 强C3525d31d/35d37d/41d23d29d/32d34d/38d度等C4023d 29d/32d34d/38d21d26d/29d31d/35d级注：1、B335斜线以上数字为钢筋直径＜25mm ，斜线以下为钢筋直径＞25mm 时的锚固长度;剪力墙高度(m) 宅0>80 <80 >80 <80 >80 詬0剪力墙 四 二二 —- —- -一一 -一一 1结分T ~^7*框支层框架 —- —- —- 一——一 一——不应 不应V}7 剪力墙二 —- —- —- -乂剪力 筒体结 构 框架-核 框架 二 —- 采用 采用 核心筒 —- —- _ . _ . 心筒结结内筒 二 —- _ . _ .外筒二—- _ . _ . 构单层厂房结构铰接排架四二—-一一一2、任可情况下锚固长度不得小于250mm ;3、钢筋在混凝土施工中易受扰动时，其锚固长度应乘以修正系数1.1。
附表八－5附着式升降脚手架（整体提升架或爬架）检查评分表
工程名称：检查日期：年月日
附表八－6“三宝”、“四口”防护检查评分表
工程名称：检查日期：年月日
附表八－7工程名称：施工用电检查评分表检查日期：年月日
附表八－8工程名称：物料提升机检查评分表检查日期：年月日
附表八－9外用电梯（人货两用电梯）检查评分表
工程名称：检查日期：年月日
附表八－10塔吊检查评分表
工程名称：检查日期：年月日
附表八－11工程名称：施工机具检查评分表检查日期：年月日
2、在检查评分中，当保证项目中有一项不得分或保证项目小计得分不足40分时，此检查评分表不应得分。
3、在汇总表中各分项目实得分数=汇总表中该项应得满分分值×该项检查评分表实得分数/100。
4、遇有缺项时，汇总表总得分应按下式计算：遇有缺项时汇总表总得分=实查项目在汇总表中按各对应的实得分值之和/实查项目在汇总表中应得满分的分值之和×100
5、合格条件：汇总表得分值应在70分及其以上；有一分表未得分，但汇总表得分值必须在75分及其以上；当施工机具检查评分表未得分，但汇总表得分值在80分及其以上。
6、不合格条件：汇总表得分值不足70分；有一分表未得分，且汇总表得分在75分以下；当施工机具检查评分表未得分，且汇总表得分值在80分以下。
附表八第11页共11页。
更多资料请访问.(.....)
附表A
主体结构实体检验及复查一览表
附表一
主体结构实体检验汇总表
砖砌体实测抽查记录表
小于8mm，也不应大于12mm。
每层按有代表性自然间抽10%且不应少于3间，每间不应少于2处。
附表三
砖砌体砂浆饱满度记录表
说明：砖砌体水平灰缝的砂浆饱满度不得小于80%。
每层不少于5处，每处检测3块砖，取其平均值。
附表四
现浇构件混凝土回弹测强记录
说明：每层按梁、柱、墙等构件数各抽查10%且不少于10个构件。
附表五
混凝土现浇框架（板）实测抽查记录表
不应少于2处；墙、板按有代表性自然间抽查10%且不少于3间，每间不应少于2处。
每层层高按有代表性自然间抽查10%且不少于3间，每间不应少于5处。
附表六
混凝土现浇楼板厚度检测记录表
中受力较大的薄弱部位，共测5个点。
每块现浇楼板厚度的合格点率为80%及以上且无严重缺陷时可判为合格。
当某块现浇板检测偏差值大于+12mm或-7.5mm时，必须进行技术处理。
附表七
混凝土现浇构件钢筋数量和保护层检测记录表
比例均不宜小于50%。
应对选定的梁类构件全部纵向受力钢筋进行检验；应对选定的板类构件应连续抽取不少于6根纵向受力钢筋进行检验。
对梁类、板类构件纵向受力钢筋保护层厚度验收合格应符合下列规定：（1）当全部钢筋保护层厚度检验的合格点率为90%及以上时，钢筋保护层厚度的检验结果可判为合格；（2）当全部钢筋保护层厚度检验的合格点率小于90%但不小于80%，可再抽取相同数量的构件进行检验；当两次抽取总和计算的合格点率为90%及以上时，钢筋保护层厚度的检验结果仍可判为合格；（3）每次抽样检验结果中不合格点的最大偏差均不应大于上述规定允许偏差的1.5倍。
受力钢筋间距的合格点率为80%及以上且无严重缺陷时可判为合格。
