结构实体检测表格

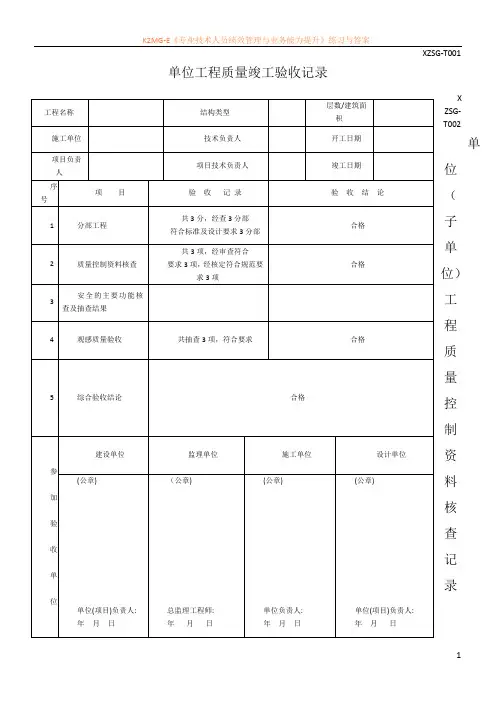

XZSG-T001单位工程质量竣工验收记录X Array ZSG-T002单位（子单位）工程质量控制资料核查记录单位（子单位）工程质量控制资料核查记录注：抽查项目由验收组协商确定。

XZSG-T003单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录注：抽查项目由验收组协商确定。

XZSG-T004单位（子单位）工程观感质量检查记录XZSG-T005分部工程质量验收记录混凝土结构子分部工程质量验收记录XZSG-T007分项工程质量验收记录土方开挖工程检验批质量验收记录XZSG—T014土方回填工程检验批质量验收记录注:表中允许偏差实测值单位为“mm”.XZSG—T015灰土、砂和砂石地基检验批质量验收记录注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量（技术）负责人进行验收。

XZSG—T016强夯地基检验批质量验收记录注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量（技术）负责人进行验收。

XZSG—T027钢筋加工检验批质量验收记录钢筋安装工程检验批质量验收记录XZSG—T029模板工程检验批质量验收记录X Array ZSG—T030混凝土工程施工检验批质量验收记录XZSG—T031现浇结构混凝土工程检验批质量验收记录XZSG—T035砖石砌体工程检验批质量验收记录填充墙砌体工程检验批质量验收记录钢筋混凝土结构实体钢筋保护层厚度检验记录XZSG—T054一般抹灰工程检验批质量验收记录XZSG—T055装饰抹灰工程检验批质量验收记录XZSG—T056木门窗制作检验批质量验收记录T057木门窗安装检验批质量验收记录T059塑料门窗安装检验批质量验收记录—T060门窗玻璃安装检验批质量验收记录XZSG—T061暗（明）龙骨吊顶检验批质量验收记录—T065饰面板安装工程检验批质量验收记录XZSG—T066饰面砖粘结工程检验批质量验收记录XZSG—T067表1玻璃幕墙工程检验批质量验收记录注:本表适用于玻璃幕墙施工检验批主控项目质量验收,由施工项目专业质量检查员填写,监理工程师(建设单位项目技术负责人)组织项目专业质量(技术)负责人等进行验收.XZSG—T067表2玻璃幕墙(明框)工程检验批质量验收记录注：1、本表适用于玻璃幕墙（明框）工程施工检验批一般项目质量验收，由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量（技术）负责人等进行验收。

主体验收实测实量表格
整理表
姓名:
职业工种:
申请级别:
受理机构:
填报日期:
优质结构工程申报表表一
优质结构工程基本条件检查表表二
实体质量实测实量检查表表三（一）混凝土现浇结构
（二）砌体结构表三续
（三）钢结构表三续
优质结构工程观感质量检查表表五
优质结构工程质量评价表表六
整理丨尼克
本文档信息来自于网络，如您发现内容不准确或不完善，欢迎您联系我修正；如您发现内容涉嫌侵权，请与我们联系，我们将按照相关法律规定及时处理。

（2﹒1期）目录1、工程概况 (2)2、编制说明 (2)3、结构实体检测 (3)4、其它 (10)1.工程概况1.1.楼板设计厚度及结构混凝土强度基础为C30抗掺，P6，微膨胀HEA,地下一层至三层砼设计强度为C35，四层以上为C30,设计板厚度；厨房阳台及卫生间为100㎜，卧室120㎜，客厅130㎜。

1.2.楼板设计厚度及结构混凝土强度2.编制说明及依据2.1.编制说明按照“百年大计，质量第一”的指导方针，为确保工程质量，我项目部计划 2.1期四栋主体结构分批验收，第一批为基础及十层以下结构部位，第二批为十一层到屋顶部位，穿播流水施工，缩短工期，在施工过程中做好结构实体检测工作，特编写此此方案。

2.2.编制依据编制依据主要有但不限于以下合同、规范及标准等：1、无锡朗诗绿色街区二期工程承包合同、及施工用图纸等；2、《建筑工程施工质量验收统一标准》（GB5020300-2001）；3、《混凝土结构工程质量验收规范》（GB50204-2002)；4、《工程测量规范》（GB50026-93）；5、《混凝土强度检验评分标准》（GBJ107）；6、《混凝土质量控制标准》（GB50164）；7、无锡朗诗绿色街区二期工程施工组织设计；8、《建筑施工手册》（第四版）；9、工程建设标准强制性条文、及其他有关法律、法规、规章、管理文件。

3.结构实体检测对涉及混凝土结构安全的重要部位应进行结构实体检测。

结构实体检测应在监理工程师（建设单位项目专业负责人）见证下，由施工单位项目经理、技术总工等组织实施，承担结构实体检验的检测机构应具有相应的资质。

结构实体检验的内容应包括：（1）、钢筋保护层厚度；（2）、混凝土楼板厚度；（3）、混凝土强度：回弹强度；3.1.结构实体钢筋保护层厚度检验3.1.1.结构实体钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求：➢结构部位：应由监理（建设）、施工等各方根据结构构件的重要性共同选定；➢构件数量：对梁类、板类构件，每10层抽测一层，不少于3个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50％。

人防工程质量核查申报单申报单位：申报日期：质监站签收：注：1、本表为核查部位各方检查意见，配套监理检查各表格使用。

2、本表人防质监站存一份，各检查单位存一份。

底板隐蔽前监理检查记录表注：本表由人防工程监理人员在每个隐蔽区块检查后填写，一式三份，建设单位、监理单位和人防质监站各持一份。

监理单位验收合格后，隐蔽施工前至少2个工作日提交此表。

墙板隐蔽前监理检查记录表注：本表由人防工程监理人员在每个隐蔽区块检查后填写，一式三份，建设单位、监理单位和人防质监站各持一份。

监理单位验收合格后，隐蔽施工前至少2个工作日提交此表。

人防门框安装质量检查表工程名称：注册编号：注：此表必须在基础砼浇筑前及门框墙封模前由设备厂家报总包与监理三方确认。

顶板隐蔽前监理检查记录表位和人防质监站各持一份。

监理单位验收合格后，隐蔽施工前至少2个工作日提交此表。

人防门扇及临战封堵构件专用吊钩检查记录工程名称：监督注册编号：注：此表必须在顶板砼浇筑前由设备厂家报总包单位与监理三方确认。

人防工程主体结构验收前监理检查记录表监督注册编号：人防工程主体结构验收表附件3-9（监理检查表单）人防防化（战时通风）及标识单位情况登记表注：（1）防化战时通风单位“资质等级”应填写防化生产厂家资格认定证书编号或安装单位建筑业企业资质证书编号。

（2）本表由建设单位在主体结构施工结束后填写，与人防工程主体结构验收前监理检查记录表一起提交监督机构。

附件3-10（监理检查表单）人防工程竣工预验收监理检查记录表注：本表由人防工程监理人员检查后填写，一式三份，建设单位、监理单位和人防质监站各持一份。

申请人防验收时，提交此表并附上照片。

附件3-11人防工程竣工验收自检表人防门扇常规数据检查表注：1、本表由人防工程监理人员检查后填写，一式三份，建设单位、监理单位和人防质监站各持一份。

申请人防验收时，需附上此表。

2、本表为竣工验收附表，门扇安装完毕后填写，随竣工验收自检表一并提交。

XXXXXXXXXXXXXXXX建筑工程结构实体检测施工方案编制人：审核人：审批人：编制单位：XXXXXXXXXXXXXXXXXXXXXXXX编制时间：二O一四年五月目录一、工程概况 (3)1.1基本概况 (3)1.2各部分结构的强度等级 (3)1.3楼板设计厚度地下室 (4)1.4钢筋保护层厚度 (4)二、检测依据及检测规定 (4)2.1检测依据 (4)2.2 结构实体检验规定 (5)三、结构实体检验的检测数量 (6)3.1混凝土强度 (6)3.2 钢筋保护层 (6)3.3 现浇楼板厚度 (6)3.4钢筋数量及间距 (6)3.5植筋锚固力 (7)四、主要检测方法 (7)4.1 结构实体钢筋保护层厚度检验 (7)4.2 板厚 (7)4.3 回弹 (8)五、主要检测设备 (8)一、工程概况1.1基本概况工程名称工程地点建设单位设计单位监理单位施工单位建筑面积层数（地上/地下）建筑高度结构形式检测内容混凝土抗压强度、钢筋保护层厚度、现浇混凝土楼板厚度、钢筋数量及间距、植筋锚固力。

1.2各部分结构的强度等级（1）基础地下室构件：垫层 C15 ;基础（承台、底板、基础梁） C30 ; 地下室外墙 C35 ; 地下室塔楼范围外框架柱为 C35 ;地下室顶板、地下一层（梁、板）为 C30 ；裙房框架柱与地下室侧墙重合处为 C35 。

（2）上部结构混凝土强度等级：1.3楼板设计厚度地下室地下室结构部位地下室底板负一层板地下室顶板设计厚度（mm）纯地下室区域700mm1#楼区域2500mm2#楼区域1500mm300mm180mm、220mm、250mm、300mm、450mm主体结构部位商业裙楼1#塔楼2#塔楼设计厚度（mm）100mm、120mm、150mm150mm、250mm 120mm、250mm1.4钢筋保护层厚度部位承台柱梁板、墙地下（mm）内20外100内20外50内20外50内15外50地上（mm）无20 20 15二、检测依据及检测规定2.1检测依据编制依据主要有但不限以下合同，规范及标准等、施工用图纸等；《混凝土结构工程施工质量验收规范》（GB50204-2002）；《混凝土中钢筋检测技术规程》（JGJ/T152-2008）；《混凝土结构后锚固技术规程》（JGJ145-2004）；《砌体结构工程施工质量验收规范》（GB50203-2011）；武汉和创建筑工程建设事务所有限公司设计图纸。

建筑结构实体质量检查检验用表前言建筑工程结构实体质量检查检验用表，是对建筑工程结构实体质量检查内容的统计整理。

本表是对建筑工程结构实体质量检查和检验工作的统一要求，是监管和监理人员的重要工具。

它可以较全面的反映出施工过程中的结构质量状况。

表格内容项目检查内容检查备注地基处理地基基础的深度、面积、稳定性合格/不合格钢筋混凝土钢筋直径、间距、布置、连接牢固情况、质量检验单、热处理、现场防锈处理等合格/不合格砖石混凝土砖石厚度、强度、平整度、垂直度、表面质量、翘曲度、型号规范性等合格/不合格隔墙墙体板厚度、位置、角度、直线度、垂直度、表面平整度、材质等合格/不合格外墙面砖瓷砖厚度、品牌、型号、质量检验单、规格、平整度、色彩、割口等合格/不合格内墙面砖瓷砖厚度、品牌、型号、质量检验单、规格、平整度、色彩、割口等合格/不合格外表面涂料厚度、平整度、颜色、质量检验单、涂层配比、干燥、耐久性等合格/不合格内表面涂料厚度、平整度、颜色、质量检验单、涂层配比、干燥、耐久性等合格/不合格瓦片屋面瓦片直径、厚度、平整度、弯曲度、表面质量、规格等合格/不合格烟囱标高、内径、砖石墙厚度、材质、位置、垂直度等合格/不合格钢结构锈蚀、连接点位是否牢固、型号规范等合格/不合格表格说明表格对建筑工程结构实体质量检查的重点内容进行了规范，涵盖地基处理、钢筋混凝土、砖石混凝土、隔墙墙体、外墙面砖、内墙面砖、外表面涂料、内表面涂料、瓦片屋面、烟囱和钢结构等方面。

表格对于这些项目的检查内容和结果进行统计整理，可以很好的反映出建筑施工的结构质量状况。

检验人员可以根据表格内容进行相应的检查和评估，对于不合格项进行整改和改进，保证建筑工程质量达到规定标准。

结尾本表是建筑工程结构实体质量检查和检验的基础工具，建筑工程监管和监理人员可以根据本表对建筑工程结构实体质量进行统一监管和检查，确保建筑工程质量达到规定标准。
